Ứng dụng trong công nghiệp của máy hàn siêu âm kim loại

Giới thiệu về máy hàn siêu âm kim loại

Định nghĩa về máy hàn siêu âm kim loại

Máy hàn siêu âm kim loại là thiết bị sử dụng năng lượng sóng siêu âm để hàn nối các bộ phận kim loại với nhau.

Tổng quan về quá trình hàn siêu âm kim loại

Công nghệ hàn không sử dụng nhiệt hoặc áp lực cơ học lớn, thay vào đó tận dụng dao động siêu âm tần số cao để tạo ma sát nội bộ giữa các phân tử kim loại, làm nóng chảy chúng tại bề mặt tiếp xúc và hàn kết chúng lại với nhau.

Tầm quan trọng và tương quan của hàn siêu âm kim loại với ứng dụng công nghiệp

Hàn siêu âm có khả năng hàn nối các chi tiết kim loại mà không cần làm sạch lớp bề mặt, không cần làm nóng chảy vị trí hàn. Hàn siêu âm có thể hàn tốt những kim loại có điện trở nhỏ (như đồng điện kỹ thuật , nhôm, bạc, vàng…) mà các phương pháp khác không đáp ứng được.

Tính năng chính của máy hàn siêu âm kim loại

Giải thích về công nghệ rung siêu âm

Công nghệ rung siêu âm là một phương pháp gia công sử dụng sóng siêu âm tần số cao để tạo ra dao động cơ học. Đây là một công nghệ được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ y tế đến sản xuất.

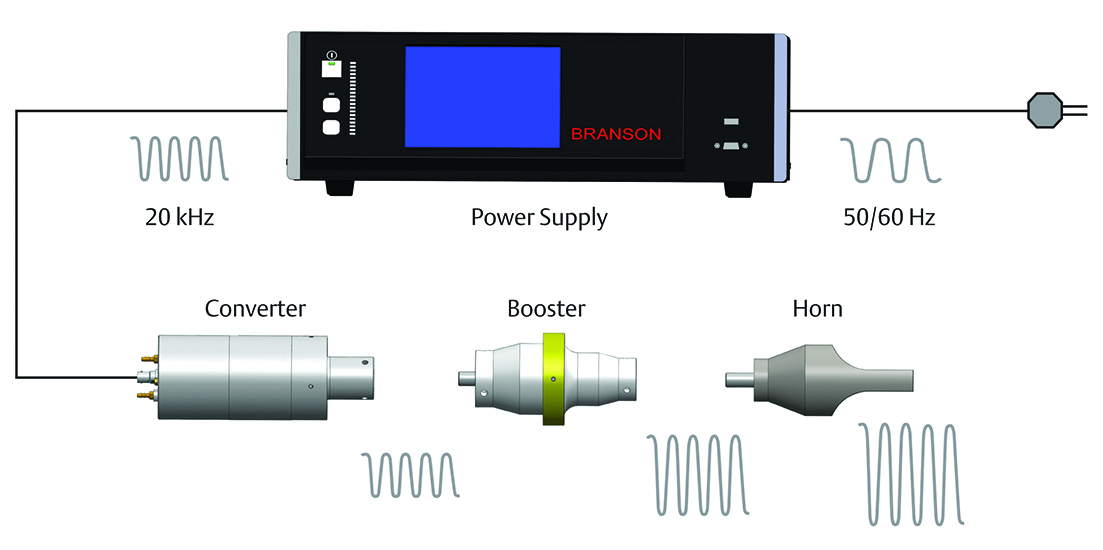

Mô tả các bộ phận của máy hàn siêu âm kim loại

Máy hàn siêu âm kim loại gồm các bộ phận chính sau:

Nguồn cung cấp điện (Power Supply): Nguồn cung cấp điện chuyển đổi tần số năng lượng của mạng sang tần số cộng hưởng năng lượng cơ học của máy khi dao động.

Bộ chuyển đổi (Tranducer): Bộ chuyển đổi là bộ phận quan trọng, chuyển đổi năng lượng điện từ nguồn cung cấp điện thành năng lượng cơ học.

Bộ khuếch đại (Booster): Bộ khuếch đại tăng cường công suất sóng siêu âm từ bộ chuyển đổi.

Cực hàn: Đầu hàn truyền sóng siêu âm vào chi tiết cần hàn. Dao cắt là bộ phận tiếp xúc trực tiếp với vật liệu cần hàn, chuyển đổi năng lượng siêu âm thành nhiệt để hàn các bộ phận.

Giá đỡ : Giá đỡ giữ các chi tiết cần hàn ổn định trong quá trình hàn.

Khung đỡ: Khung đỡ giữ các bộ phận khác của máy ổn định.

Thiết bị hàn: Thiết bị hàn được cấu thành từ một sonotrode và một đe (khuôn giữ chi tiết hàn). Lực giữ cần thiết được cung cấp từ máy nén khí hàn.

Thảo luận về các phương án cấp nguồn cho máy hàn siêu âm kim loại

Nguồn cung cấp điện siêu âm cung cấp tần số cao. Tần số này sau đó được chuyển đổi thành dao động cơ học trong bộ chuyển đổi. Bộ biến đổi biên độ thay đổi biên độ của các dao động theo ý muốn của người vận hành.

Các máy hàn siêu âm kim loại sử dụng nguồn cung cấp điện (còn được gọi là hộp điện siêu âm, nguồn siêu âm, và nguồn cung cấp điện siêu âm) để chuyển đổi năng lượng điện từ mạng lưới (220V hoặc 380V, 50 hoặc 60Hz) thành tín hiệu AC tần số cao phù hợp với bộ chuyển đổi siêu âm.

Công suất của máy hàn siêu âm kim loại thường được chia thành 2000W, 3000W, 4000W. Công suất cần thiết phụ thuộc vào kích thước và loại vật liệu cần hàn.

Tổng quan về cực hàn và vai trò của nó trong quá trình hàn

Cực hàn, còn được gọi là sonotrode, là một thành phần quan trọng trong quá trình hàn siêu âm. Đây là bộ phận quan trọng của máy hàn cung cấp năng lượng cho bộ phận được hàn. Thiết kế của cực hàn là yếu tố quyết định để cho quá trình hàn.

Hàn siêu âm là một quá trình sử dụng các rung động cơ học trên phạm vi âm thanh. Những rung động này do cực hàn tạo ra, được sử dụng để làm mềm hoặc làm nóng chảy vật liệu nhựa nhiệt dẻo tại đường nối. Vì vậy, cực hàn đóng vai trò quan trọng trong quá trình hàn, ảnh hưởng trực tiếp đến chất lượng và độ bền của mối hàn.

Giới thiệu về bộ điều khiển và chức năng của nó trong việc điều chỉnh quá trình hàn

Bộ điều khiển là một phần quan trọng trong quá trình hàn, nó giúp điều chỉnh và kiểm soát quá trình hàn một cách chính xác.

Trong quá trình hàn, bộ điều khiển có thể được sử dụng để điều chỉnh nhiệt độ, áp suất, lưu lượng, và các thông số khác. Bộ điều khiển thực hiện điều chỉnh khi có thông tin chỉ khi có sai số (cường độ, tốc độ thay đổi hoặc sai số tích lũy) mặc dù các thiết lập được gọi là điều chỉnh được sử dụng để đạt được mức ổn định.

Ứng dụng của máy hàn siêu âm trong môi trường công nghiệp

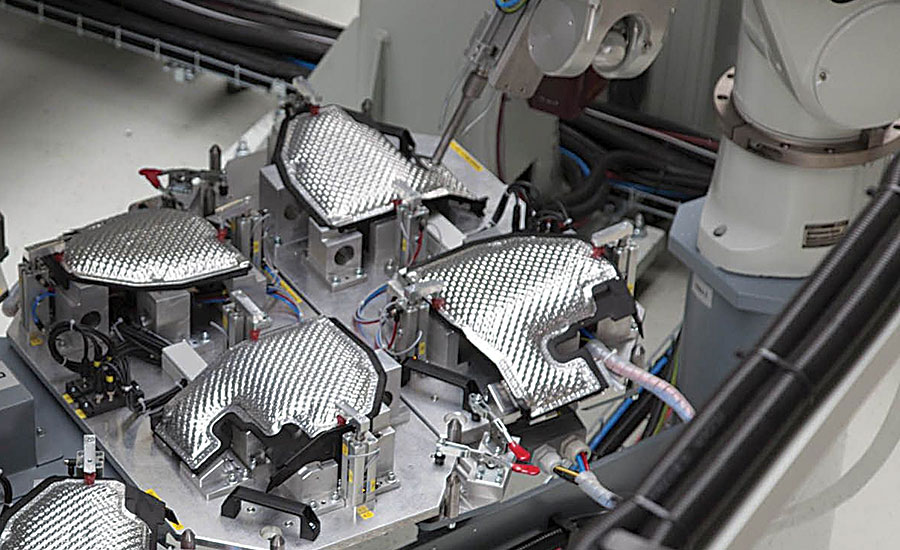

Ngành công nghiệp sản xuất ô tô

Hàn siêu âm được sử dụng rộng rãi trong ngành công nghiệp ô tô. Người ta thường dùng máy hàn để lắp ráp các vật dụng bằng nhựa và điện lớn, từ bảng điều khiển đến tấm cửa, vô lăng và các bộ phận động cơ.

Dụng cụ hàn, được gọi là cực hàn hoặc sonotrode, phải được thiết kế để vừa với hình dạng của bộ phận trong khi rung có hiệu quả. Điều này đặc biệt cần thiết trong ngành công nghiệp ô tô, bao gồm những vị trí có hỗn hợp vật liệu và hình dạng không đối xứng có thể khiến việc hàn trở nên khó khăn.

Hàn siêu âm kim loại đã được các nhà sản xuất pin và xe điện sử dụng rộng rãi vì nó có thể liên kết các vật liệu rất mỏng — đến các lá kim loại dày tới 5 µm — và có thể làm như vậy trong các cụm từ 100 lớp trở lên. Điều này làm cho nó trở thành một công cụ có giá trị trong sản xuất xe điện, trong đó việc kết nối pin một cách hiệu quả và đáng tin cậy là rất quan trọng.

Ngành công nghiệp điện

Hàn kim loại siêu âm là một quá trình quan trọng trong sản xuất các thiết bị điện tử. Thiết bị hàn sẽ tạo nhiệt cao bằng ma sát và áp suất để nung chảy vật liệu. Độ rung và áp suất cao sẽ được áp dụng cho bộ phận trong thời gian xác định. Hàn siêu âm rất hữu dụng trong việc nối các bộ phận kim loại mỏng với nhau trong lĩnh vực điện, đặc biệt là các loại linh kiện vi điện tử. Sử dụng hàn siêu âm có thể tránh được nguy cơ hỏng do nhiệt độ quá cao hoặc do dòng điện.

Hơn nữa, năng lượng siêu âm có thể hàn xuyên qua các chất gây ô nhiễm để tạo ra một màng sạch đồng thời mang lại chất lượng và khả năng kiểm soát cao hơn. Điều này rất cần thiết trong sản xuất linh kiện nhỏ.

Một ứng dụng cụ thể của hàn kim loại siêu âm trong sản xuất điện tử là sản xuất pin.

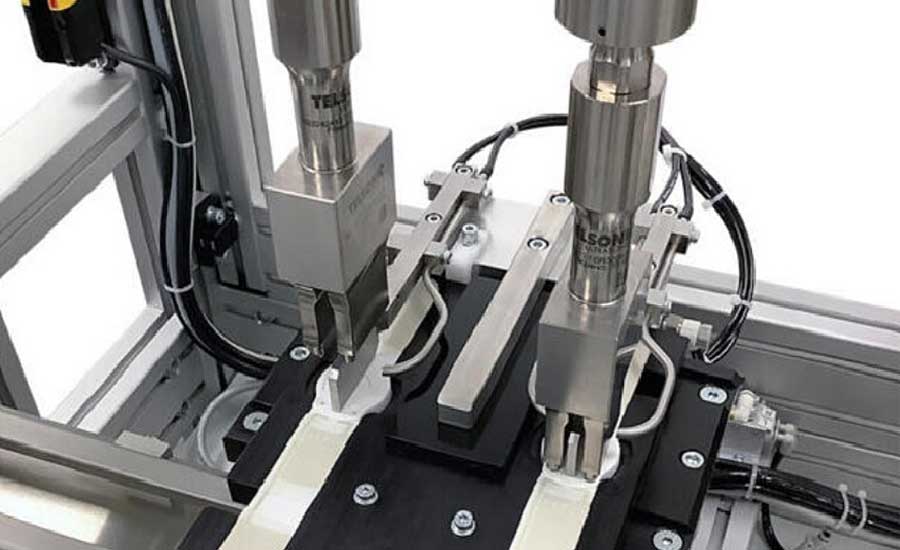

Ngành công nghiệp y dược

Trong ngành sản xuất thiết bị y tế, hàn kim loại thường được sử dụng để kết nối các loại pin và thiết bị điện. Hàn siêu âm có thể hàn xuyên qua các chất gây ô nhiễm, dầu và mỡ để tạo liên kết bền sạch. Đồng thời hàn siêu âm không làm thay đổi tính chất của các bộ phận kim loại. Ngoài ra, hàn siêu âm không yêu cầu vật tư tiêu hao như chất kết dính, chật hàn hoặc kim loại phụ.

Hàn kim loại siêu âm được sử dụng rộng rãi trong ngành y tế cho các ứng dụng như:

• Kết nối pin và điện cho các thiết bị y tế, chẳng hạn như máy điều hòa nhịp tim, máy khử rung tim và hệ thống phân phối thuốc cấy ghép.

• Bộ dụng cụ, dải và gạc xét nghiệm chẩn đoán cần có các tiếp điểm điện ổn định và đáng tin cậy.

• Vỏ ngăn chặn sinh học, đòi hỏi phải bịt kín để ngăn ngừa ô nhiễm và rò rỉ.

• Dụng cụ phẫu thuật, chẳng hạn như dao mổ, kéo và kẹp, đòi hỏi các cạnh sắc và bền.

Ngành công nghiệp hàng không vũ trụ

Hàn siêu âm là phương pháp hàn nhờ rung động tần số cao để nối các bộ phận với nhau, có thể được ứng dụng trong ngành công nghiệp hàng không vũ trụ. Ứng dụng của hàn siêu âm có thể kể đến như:

• Kết hợp các kim loại khác nhau như nhôm và đồng, thường được sử dụng trong các kết nối điện và pin.

• Hàn các vật liệu mỏng và nhẹ như là lá và tấm kim loại, được sử dụng trong các cấu trúc và linh kiện máy bay.

• Hàn các hình dạng phức tạp và không đều, chẳng hạn như các tấm tổ ong, được sử dụng để cung cấp độ bền và độ cứng cho cánh và thân máy bay.

• Việc sử dụng hàn siêu âm trong ngành công nghiệp hàng không vũ trụ có chất lượng và hiệu suất cao, có thể hàn qua các chất gây ô nhiễm như oxit hoặc dầu. Ngoài ra không làm hỏng hoặc thay đổi tính chất của bộ phận kim loại.

Ứng dụng các ngành công nghiệp khác

Công nghệ hàn siêu âm kim loại được sử dụng rộng rãi trong nhiều ngành công nghiệp do tính hiệu quả và linh hoạt. Ngoài những ngành công nghiệp trên, hàn siêu âm còn được sử dụng trong công nghiệp cơ khí chính xác. Trong ngành công nghiệp này hàn siêu âm sẽ hàn các màng mỏng kim loại để tạo liên kết bền. Tóm lại, hàn siêu âm là một kỹ thuật hàn phổ biến nhất được sử dụng trong ngành hàn. Có thể thay thế nhiều phương pháp hàn truyền thống.

So sánh với các kỹ thuật hàn khác

So sánh với các phương pháp hàn truyền thống như hàn hồ quang, hàn laser

Hàn kim loại siêu âm có những ưu điểm và nhược điểm riêng so với các phương pháp hàn truyền thống như hàn hồ quang và hàn laser.

Hàn siêu âm thường được ưa chuộng trong các ứng dụng đòi hỏi tốc độ cao vì nó có thể tạo ra liên kết rất bền chỉ trong vài giây. Ngoài ra, hàn siêu âm yêu cầu ít bước hơn so với các loại quy trình hàn khác vì không cần vật liệu phụ, điều này có thể giảm chi phí đáng kể. Ưu điểm của hàn siêu âm kim loại là vật liệu hàn không bị nóng chảy, đặc tính kim loại không bị thay đổi, thời gian hàn ngắn, cường độ nóng chảy cao và gần với quá trình gia công nguội.

Tuy nhiên, phương pháp này tạo ra nhiều biến dạng trong vật liệu hàn hơn so với hàn laser, do đó độ chính xác có thể bị ảnh hưởng nếu cần có dung sai chính xác.

Hàn siêu âm sẽ làm hỏng khoảng 3% lớp hấp thụ nhiệt và kim loại hàn không được quá dày (thường 5 mm, đây là một lợi thế khi hàn tấm pin hấp thụ nhiệt mặt trời), và vì đây là hàn không nóng chảy liên tục, hiệu suất truyền nhiệt tương đối cao.

Trong cùng điều kiện làm việc, hiệu suất dẫn nhiệt của sản phẩm hàn siêu âm cao hơn khoảng 3% so với hàn laser.

Tóm lại, hàn siêu âm kim loại, hàn hồ quang và hàn laser đều có những ưu điểm và nhược điểm riêng. Việc lựa chọn giữa các phương pháp này phụ thuộc vào yêu cầu cụ thể của dự án, bao gồm vật liệu được hàn, tốc độ và độ chính xác mong muốn của quy trình cũng như ngân sách sẵn có.

Thảo luận về ưu điểm và nhược điểm của hàn kim loại siêu âm so với các kỹ thuật khác

Ưu điểm của hàn kim loại siêu âm:

• Tốc độ: Hàn siêu âm có thể tạo ra liên kết rất bền chỉ trong vài giây.

• Chi phí: Cần ít bước hàn hơn so với các loại quy trình hàn khác vì không cần vật liệu phụ, điều này có thể giảm chi phí đáng kể.

• Bảo quản vật liệu: Vật liệu hàn không bị nóng chảy và đặc tính kim loại không bị thay đổi.

• Hiệu quả: Trong cùng điều kiện làm việc, hiệu suất dẫn nhiệt của sản phẩm hàn siêu âm cao hơn hẳn so với các phương pháp hàn khác.

Nhược điểm của hàn siêu âm kim loại:

• Độ biến dạng: Phương pháp hàn này tạo ra độ biến dạng lớn trong vật liệu hàn hơn so với hàn laser, do đó độ chính xác có thể bị ảnh hưởng nếu cần có dung sai chính xác.

• Hạn chế về vật liệu: Nó sẽ làm hỏng khoảng 3% lớp hấp thụ nhiệt và kim loại hàn không được quá dày (thường là 5mm).

• Truyền nhiệt: Vì là hàn không nóng chảy liên tục nên hiệu suất truyền nhiệt tương đối cao.

Các yếu tố cần xem xét khi lựa chọn giữa hàn siêu âm kim loại và các phương pháp hàn khác

Khi quyết định giữa hàn siêu âm và các phương pháp hàn khác cho dự án của mình, bạn nên xem xét các yếu tố như yêu cầu về chi phí, tốc độ hàn, độ chính xác và độ bền của phương pháp hàn. Từ đó chọn được phương pháp hàn phù hợp.

Kết luận

Tầm quan trọng của hàn siêu âm kim loại trong các ứng dụng công nghiệp khác nhau

Hàn siêu âm kim loại đóng một vai trò quan trọng trong nhiều ứng dụng công nghiệp nhờ các lợi ích độc đáo của nó:

Độ chính xác và tỉ mỉ: Hàn siêu âm phù hợp cho việc hàn các bộ phận nhỏ và mỏng do độ chính xác và tỉ mỉ của nó so với các quy trình hàn kim loại trực tiếp khác.

Thời gian thiết lập nhanh: Hàn siêu âm có thời gian thiết lập nhanh, làm cho nó trở thành lựa chọn lý tưởng trong các ngành công nghiệp nơi tốc độ là yếu tố quan trọng.

Mối hàn sạch: Quy trình này tạo ra các mối hàn sạch, đây là một lợi thế lớn trong các ngành công nghiệp như y tế, điện tử và ô tô.

Tiết kiệm chi phí: Hàn siêu âm không yêu cầu vật liệu lấp đầy, giảm tổng chi phí của quy trình hàn.

Vật liệu không giống nhau: Hàn siêu âm có thể kết hợp các kim loại không giống nhau, cung cấp độ bền và dẫn điện, tránh các khuyết tật kim loại.

Bền vững: Về hiệu quả vật liệu và năng lượng, khả năng tự động hóa và các tính chất cơ học có thể đạt được, hàn siêu âm kim loại là một phương pháp thay thế bền vững cho các kỹ thuật nối hiện có cho các hệ thống đa vật liệu.

Những yếu tố này khiến hàn kim loại siêu âm trở thành một công cụ quan trọng trong nhiều ngành công nghiệp, bao gồm điện tử tiêu dùng, ô tô, hàng không vũ trụ và y tế.

Tổng hợp tính năng và lợi ích chính của máy hàn siêu âm kim loại

Máy hàn siêu âm kim loại có nhiều tính năng và lợi ích độc đáo so với các phương pháp hàn thông thường:

• Không sử dụng nhiệt độ cao

• Độ chính xác cao

• Tốc độ hàn nhanh, năng suất cao

• Tiết kiệm năng lượng và chi phí vận hành

• Có thể hàn được nhiều loại kim loại khác nhau

• Được ứng dụng rộng rãi

Tiềm năng và tiến bộ trong tương lai của công nghệ hàn siêu âm kim loại

Trong tương lai,công nghệ hàn siêu âm có vai trò quan trọng trong các ngành công nghiệp. Hàn siêu âm có thể cải thiện hiệu suất và độ an toàn của các thiết bị. Mối hàn sạch và chính xác rất phù hợp với các ngành công nghệ cao cần độ sạch sẽ trong môi trường.
