Tìm hiểu về các loại máy dán tem một phía và các thành phần quan trọng

Giới thiệu chung

Định nghĩa

Máy dán tem một phía là máy dán tem tự động hoặc bán tự động dán tem lên sản phẩm trên băng chuyền bằng con lăn ma sát hoặc bằng áp lực.

Tầm quan trọng của nắm rõ các loại máy và cấu tạo

Việc nắm rõ được thông số, đặc trưng và tính chất của từng loại máy dán tem một mặt khác nhau sẽ giúp nhà sản xuất chọn được máy phù hợp với sản phẩm và yêu cầu sản xuất của dây chuyền.

Mục tiêu của bài viết

Bài viết này nhằm tìm hiểu, phân loại và đánh giá các máy dán tem một phía cũng như các phần tử quan trọng của chúng.

Các loại máy dán tem một phía

Máy dán tem một phía tự động

Định nghĩa và tính chất:

Máy dán tem một phía tự động là máy tự động ứng dụng để dán tem sản phẩm được đặt phẳng trên băng chuyền theo một hướng định sẵn khi sản phẩm đi qua phần tử dán tem.

Ứng dụng trong công nghiệp:

Máy dán nhãn tự động một phía được ứng dụng để dán tem, nhãn cho chai, thẻ, hộp.,.. chỉ yêu cầu dán một phía có độ chính xác cao.

Các phần tử quan trọng: Băng tải, cuộn tem vào, cuộn tem ra, phần tử dán nhãn, cảm biến và phát hiện, bộ phận điều khiển.

Ưu và nhược điểm:

Ưu điểm:

• Dán tem/nhãn với độ chính xác cao

• Không yêu cầu cơ cấu cầu kì

• Giá thành rẻ hơn so với máy dán nhãn hai mặt

Nhược điểm:

• Giá thành không quá rẻ

• Năng suất phù hợp với dây chuyền vừa và nhỏ

Máy dán tem một phía bán tự động

Định nghĩa và tính chất:

Máy dán tem một phía bán tự động là máy dán tem hoạt động tự động với từng sản phẩm hoặc chỉ tự động dán tem khi có tín hiệu từ người vận hành.

Ứng dụng trong công nghiệp:

Máy dán tem bán tự động phù hợp với dây chuyền nhỏ, năng suất thấp, yêu cầu độ chính xác không cao.

Các phần tử quan trọng

• Cuộn tem vào tự động/bán tự động

• Băng tải hoặc khung giữ sản phẩm để dán tem

• Các phần tử căn chỉnh kích thước, vị trí tem và sản phẩm

Ưu và nhược điểm:

Ưu điểm: Giá thành rẻ, thiết kế gọn nhẹ phù hợp với sản xuất quy mô nhỏ.

Nhược điểm: Độ chính xác thấp, không phù hợp với quy mô lớn hơn.

Máy dán nhãn một phía tốc độ cao

Định nghĩa, tính chất:

Máy dán nhãn một phía tốc độ cao là máy tự động dán tem, nhãn cho sản phẩm yêu cầu dán nhãn một phía với tốc độ và độ chính xác cao.

Ứng dụng trong công nghiệp:

Máy dán nhãn một phía tốc độ cao được ứng dụng trong các dây chuyền sản xuất lớn, cần dán nhãn sản phẩm với năng suất cao và độ chính xác cao.

Các phần tử quan trọng:

Với tính chất làm việc với độ chính xác và năng suất cao, các phần tử của máy dán nhãn một phía tốc độ cao phải đáp ứng được yêu cầu vận chuyển, phân loại, cảm biến và định vị chính xác, nhanh chóng sản phẩm.

• Dây chuyền dẫn động sản phẩm được mở rộng, nâng cao

• Hệ thống xuất tem, dán tem phức tạp

• Encoder phản ứng nhanh cho động cơ servo

• Hệ thống điều khiển thông minh

Ưu và nhược điểm:

Ưu điểm: Độ chính xác cao, năng suất và hiệu suất cao, phù hợp với hệ thống, dây chuyền sản xuất rất lớn.

Nhược điểm: Giá thành ban đầu rất cao, không phù hợp với mô hình sản xuất nhỏ hơn.

Các phần tử quan trọng chung của máy dán tem một phía

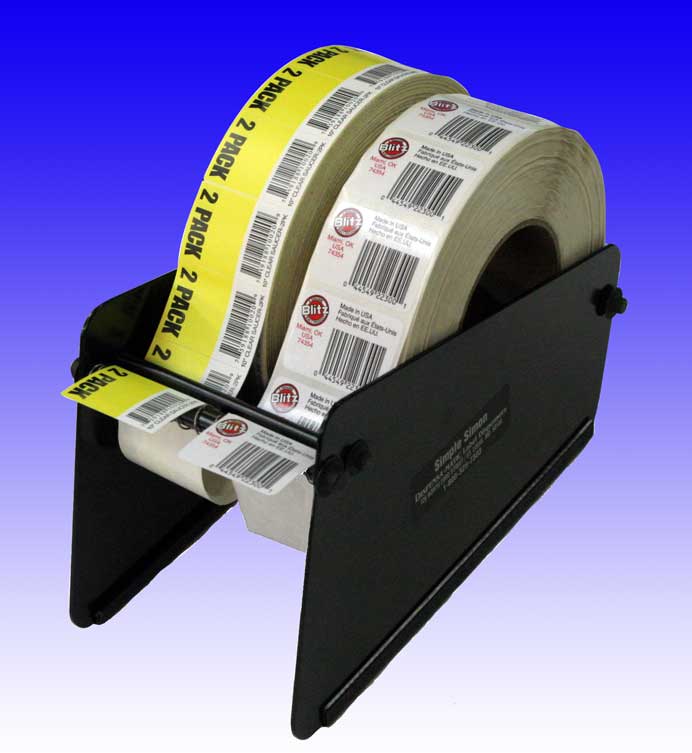

Cuộn tem vào

Định nghĩa và mục đích: là cuộn giữ tem/nhãn bằng cuộn hoặc bằng đầu hút chân không với mục đích giữ và xuất tem/nhãn đến phần tử dán tem.

Các loại cuộn tem vào

Cuộn tem có đầu hút chân không: phần đầu của cuộn hoặc dây tem có gắn với đầu hút chân không để giữ và định vị chính xác vị trí của tem theo đầu hút, sau đó tem sẽ được đầu hút đẩy khí nén vào, tạo áp lực làm dính lên sản phẩm.

Cuộn tem lăn: dùng hai cuộn lăn để tách phần tem và phần bọc tem khi tem được dán lên sản phẩm.

Công dụng: Giữ và xuất tem cho bộ phận dán tem.

Bộ phận tách tem và giữ tem

Định nghĩa và mục đích: Là bộ phận ở phía ra của cuộn tem, có một đầu được hút chân không hoặc dùng điện từ để tách tem khỏi gói bọc.

Công dụng: tách tem và giấy bọc, có thể dán keo lên tem trước khi dán hoặc không tùy với loại tem

Bộ phận căn chỉnh và định vị tem

Định nghĩa: là bộ phận bao gồm cảm biến quang cùng với cơ cấu cơ khí để phát hiện và căn chỉnh vị trí của tem.

Công dụng: phát hiện lỗi vị trí của tem và căn chỉnh lại cho phù hợp trước khi dán.

Dây chuyền dẫn động

Định nghĩa và mục đích: là dây chuyền vận chuyển sản phẩm đến bộ phận dán tem

Các loại dây chuyền dẫn động

• Băng tải

• Con lăn tải

Bộ phận vận chuyển tem/nhãn

Định nghĩa: bao gồm cuộn tem vào và cuộn tem ra, cuộn gói bọc ra.

Công dụng: để tách và vận chuyển các phần tử cuộn tem trong dây chuyền.

Bộ phận điều khiển vận tốc

Định nghĩa: bao gồm encoder, bảng điều khiển, PLC,…

Công dụng: điều khiển vận tốc của các phần tử trong dây chuyền như cuộn tem, băng tải,…

Bảng điều khiển

Định nghĩa, mục đích: Là bộ phận điều khiển chính của dây chuyền, có chức năng theo dõi và tùy chỉnh các thông số đầu vào.

Công dụng chính: Điều khiển thông số của dây chuyền, đếm số lượng sản phẩm, kiểm soát các thông số đầu vào và ra của dây chuyền, báo lỗi, lưu trữ dữ liệu hoạt động.

Cảm biến và phát hiện

Định nghĩa, mục đích: là phần tử định vị sản phẩm và tem nhãn, phát hiện sản phẩm vào vị trí dán nhãn và báo về bộ phận điều khiển, đồng thời phát hiện lỗi, báo lỗi về bảng điều khiển cho người vận hành

Các loại cảm biến:

• Cảm biến tiệm cận

• Cảm biến quang học

Cảm biến phát hiện và định vị tem

Công dụng: là cảm biến để kiểm tra vị trí vào, vị trí dán của tem.

Cảm biến báo lỗi và xử lí lỗi

Công dụng: theo dõi và kiểm tra dây chuyền, nếu có lỗi trong vận hành thì báo về bảng điều khiển.

Tổng kết

Có rất nhiều loại máy dán tem/nhãn một phía được dùng hiện nay, chúng được phân thành hai loại chính là máy dán nhãn tự động và bán tự động, trong đó máy dán nhãn một phía tốc độ cao là loại máy tự động được dùng với quy mô sản xuất lớn.

Việc nắm bắt và hiểu rõ các phần tử chính và tầm quan trọng của chúng sẽ giúp người vận hành cũng như nhà sản xuất chọn được máy dán nhãn phù hợp với dây chuyền và sản phẩm, giúp tăng hiệu suất cũng như tối ưu chi phí đầu tư.
