Tìm hiểu chức năng và lợi ích của máy hàn siêu âm cầm tay

Giới thiệu

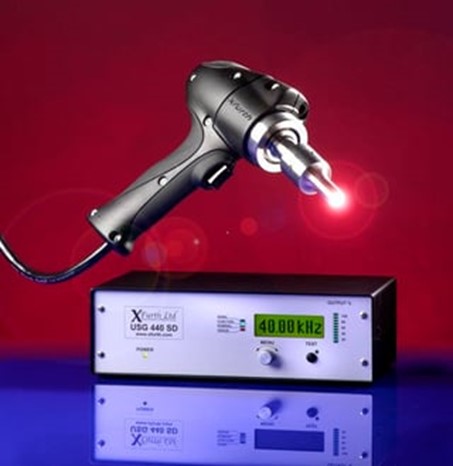

Định nghĩa máy hàn siêu âm cầm tay

Máy hàn siêu âm cầm tay là thiết bị di động sử dụng rung động tần số cao để tạo ra các mối hàn chắc chắn giữa các vật liệu nhiệt dẻo. Chúng thường được sử dụng cho các ứng dụng nơi không gian hạn chế hoặc yêu cầu các mối hàn phức tạp, vì chúng cung cấp độ chính xác và khả năng cơ động cao hơn so với máy cố định.

Tầm quan trọng của việc hiểu chức năng và lợi ích của chúng

Máy hàn siêu âm cầm tay mang lại nhiều lợi ích, bao gồm:

·       Mối hàn chính xác: Máy cầm tay cung cấp khả năng kiểm soát tuyệt vời và cho phép hàn trong không gian hẹp hoặc quanh các đường cong.

·       Làm sạch và gắn kết nhanh chóng: Hàn siêu âm không cần keo hoặc nguồn nhiệt bên ngoài, tạo ra các mối hàn sạch và nhanh chóng mà không làm hỏng vật liệu xung quanh.

·       Tính linh hoạt: Các thiết kế còi và đầu hàn khác nhau đáp ứng các độ dày vật liệu và hình dạng mối nối khác nhau.

·       Di động và nhẹ: Thiết kế nhỏ gọn làm cho chúng lý tưởng cho sửa chữa tại chỗ hoặc ứng dụng di động.

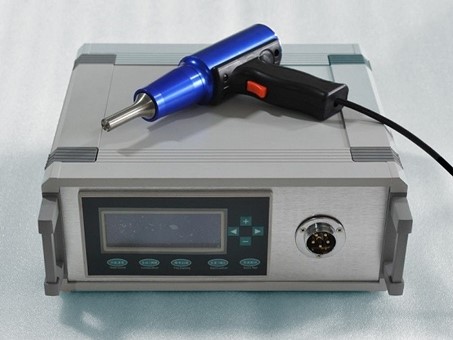

Tổng quan về máy hàn siêu âm cầm tay

Giải thích quá trình hàn siêu âm

Hàn siêu âm là quá trình công nghiệp sử dụng sóng siêu âm tần số cao để áp dụng lên miếng vật liệu để liên kết chúng với nhau dưới áp lực để tạo ra mối hàn trạng thái rắn. Thường sử dụng cho vật liệu nhựa và tấm kim loại, đặc biệt là liên kết các vật liệu khác nhau.

Trong hàn siêu âm, không có ốc vít hay vật liệu hàn để liên kết vật liệu với nhau. Khi sử dụng để liên kết kim loại, nhiệt độ cục bộ được tạo ra ở ngay đầu hàn, ngăn cho việc tác động nhiệt lên vùng không cần thiết.

Sự khác biệt giữa máy hàn siêu âm cầm tay và truyền thống

Máy hàn siêu âm cầm tay và truyền thống đều sử dụng rung động tần số cao để tạo ra các mối hàn chắc chắn giữa các vật liệu nhiệt dẻo. Tuy nhiên, giữa hai loại máy này có một số điểm khác biệt chính, bao gồm:

·       Kích thước: Máy hàn siêu âm cầm tay nhỏ gọn và di động hơn máy hàn truyền thống. Điều này làm cho chúng lý tưởng cho các ứng dụng sửa chữa tại chỗ hoặc di động.

·       Công suất: Máy hàn siêu âm cầm tay thường có công suất thấp hơn máy hàn truyền thống. Điều này là do chúng được thiết kế để sử dụng trong không gian hẹp hoặc trên các vật liệu mỏng hơn.

·       Loại đầu hàn: Máy hàn siêu âm cầm tay thường sử dụng đầu hàn nhỏ hơn, linh hoạt hơn máy hàn truyền thống. Điều này cho phép chúng thực hiện các mối hàn chính xác hơn trong các không gian hẹp.

·       Ứng dụng: Máy hàn siêu âm cầm tay thường được sử dụng cho các ứng dụng nhỏ, phức tạp hoặc đòi hỏi độ chính xác cao. Máy hàn truyền thống thường được sử dụng cho các ứng dụng quy mô lớn hơn hoặc đòi hỏi công suất cao hơn.

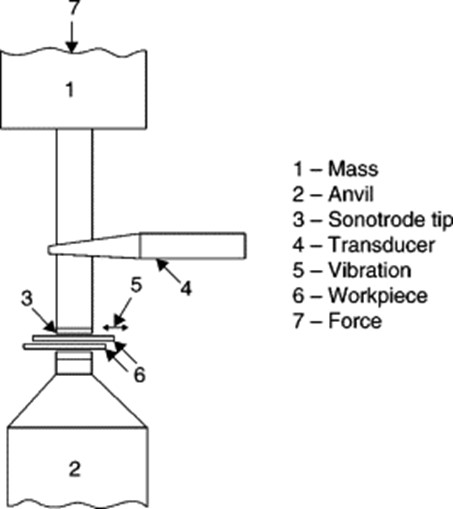

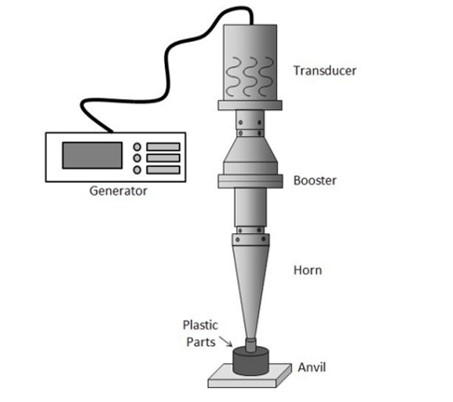

Các thành phần và tính năng chính của máy hàn siêu âm cầm tay

·       Transducer: Trái tim của máy, chuyển đổi năng lượng điện thành rung động cơ học tần số cao (thường là 20-40 kHz). Các vật liệu áp điện như gốm được sử dụng vì khả năng chuyển đổi và độ bền hiệu quả của chúng.

·       Booster: Khuếch đại các rung động nhận được từ bộ biến áp, tăng biên độ và tập trung chúng về phía đầu hàn. Được làm bằng vật liệu nhẹ và chắc chắn như hợp kim titan hoặc nhôm.

·       Horn: Hướng các rung động được khuếch đại từ bộ khuếch đại đến đầu hàn, tập trung năng lượng hơn nữa cho hàn cục bộ. Các thiết kế còi khác nhau đáp ứng các ứng dụng cụ thể, khác nhau về kích thước, hình dạng và kết cấu bề mặt.

·       Đầu hàn: Giao diện trực tiếp với các vật liệu được hàn, truyền các rung động tập trung để làm nóng chảy và liên kết. Đầu hàn có nhiều hình dạng và kích cỡ khác nhau để phù hợp với các hình dạng mối nối và độ dày vật liệu khác nhau. Lựa chọn vật liệu (thường là titan hoặc nhựa chịu nhiệt) đảm bảo độ bền và truyền nhiệt hiệu quả.

·       Bộ điều chỉnh biên độ: Điều khiển cường độ của các rung động đến đầu hàn, cho phép điều chỉnh cho các loại vật liệu và độ dày khác nhau. Đảm bảo kết quả hàn tối ưu mà không làm hỏng vật liệu.

·       Bộ kích hoạt và bộ hẹn giờ: Kích hoạt quá trình hàn, trong khi bộ hẹn giờ kiểm soát thời lượng ứng dụng rung động để tạo ra các mối hàn chính xác và nhất quán. Một số mô hình tiên tiến cung cấp cài đặt bộ hẹn giờ có thể điều chỉnh cho các vật liệu và độ bền mối hàn mong muốn khác nhau.

·       Hệ thống làm mát: Ngăn ngừa quá nhiệt của bộ biến áp và các thành phần khác, đảm bảo tuổi thọ và hiệu suất của máy. Hệ thống làm mát bằng không khí hoặc nước thường được sử dụng.

·       Thiết kế công thái học: Máy cầm tay ưu tiên sự thoải mái và dễ sử dụng. Kết cấu nhẹ, tay cầm cân bằng và cài đặt có thể điều chỉnh giúp giảm thiểu mệt mỏi của người vận hành và cải thiện độ chính xác.

Tìm hiểu chức năng của máy hàn siêu âm cầm tay

Máy hàn siêu âm cầm tay sử dụng rung động tần số cao để tạo ra các mối hàn giữa các vật liệu nhiệt dẻo. Các rung động này được tạo ra bởi một bộ biến áp áp điện, được dẫn qua một bộ khuếch đại và tập trung ở đầu hàn. Khi đầu hàn được áp dụng lên hai bề mặt vật liệu nhiệt dẻo, các rung động gây ra ma sát dữ dội, làm nóng chảy nhựa ở cấp độ vi mô. Khi nhựa nguội đi, nó sẽ liên kết với nhau, tạo thành một mối hàn chắc chắn.

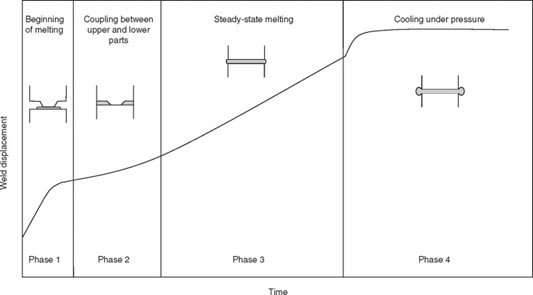

Quy trình từng bước sử dụng máy hàn siêu âm cầm tay

Kích hoạt năng lượng siêu âm

·       Kích hoạt quá trình: Tùy thuộc vào máy của bạn, nhấn cò, kích hoạt công tắc hoặc hoàn thành một hành động cụ thể sẽ bắt đầu chu kỳ hàn. Điều này bắt đầu quá trình chuyển đổi năng lượng điện thành rung động tần số cao bên trong bộ biến áp.

·       Khuếch đại rung động: Bộ khuếch đại khuếch đại các rung động được tạo ra, tăng biên độ của chúng và tập trung chúng về phía đầu hàn. Hãy tưởng tượng như tăng âm lượng trên loa.

·       Tập trung năng lượng: Các rung động đi qua còi, một thành phần kim loại hình nón, tập trung chúng hơn nữa vào khu vực cụ thể mà bạn muốn hàn. Hãy tưởng tượng hướng chùm ánh sáng bằng một thấu kính.

Áp dụng áp suất để nối vật liệu

·       Vị trí thích hợp: Giữ các vật liệu chắc chắn lại với nhau, đảm bảo căn chỉnh hoàn hảo tại điểm nối mong muốn. Điều này tạo ra tiếp xúc tối ưu cho truyền nhiệt hiệu quả và hình thành mối hàn chắc chắn.

·       Duy trì áp suất: Khi các rung động siêu âm được kích hoạt, hãy áp dụng áp suất thích hợp và nhất quán. Điều này giúp nén các vật liệu, cho phép nhiệt ma sát làm nóng chảy chúng hiệu quả ở giao diện. Áp suất cần thiết có thể khác nhau tùy thuộc vào độ dày vật liệu và khả năng của máy của bạn.

·       Tránh quá áp: Áp suất quá mức có thể làm hỏng vật liệu hoặc gây căng thẳng cho máy. Bám sát các cài đặt áp suất được khuyến nghị hoặc thử nghiệm cẩn thận để tìm điểm ngọt ngào cho kết quả tối ưu.

Giai đoạn làm mát

·       Để mối hàn nguội: Khi bộ hẹn giờ báo hiệu kết thúc chu kỳ hàn, hãy nhả cò hoặc công tắc và giảm áp lực lên vật liệu. Điều này cho phép nhựa nóng chảy nguội đi và đông đặc, tạo thành mối hàn vĩnh viễn.

·       Ngăn ngừa biến dạng: Tránh tác dụng lực hoặc di chuyển ngay lập tức lên khu vực hàn trong khi nó nguội. Thay đổi nhiệt độ nhanh chóng có thể gây biến dạng hoặc khuyết tật trong mối hàn.

·       Tối ưu hóa thời gian làm mát: Tùy thuộc vào độ dày vật liệu và độ bền mối hàn, thời gian làm mát có thể khác nhau. Hãy dành đủ thời gian để mối hàn nguội hoàn toàn trước khi xử lý hoặc tác dụng lực lên nó.

Các ứng dụng phổ biến của máy hàn siêu âm cầm tay

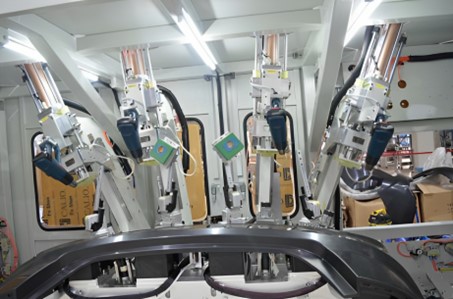

Ngành ô tô

·       Lắp ráp nội thất: Máy hàn siêu âm được sử dụng để nối các loại vải, miếng trang trí, trần xe và vật liệu giảm tiếng ồn. Ví dụ, máy hàn siêu âm được sử dụng để nối các tấm bọt xốp cách nhiệt vào cửa xe hoặc để nối vải bọc ghế vào khung ghế.

·       Hệ thống điện: Máy hàn siêu âm được sử dụng để hàn dây điện, đầu nối và dây nhợ. Ví dụ, máy hàn siêu âm được sử dụng để hàn dây cáp điện trong bảng điều khiển ô tô hoặc để hàn các đầu nối điện trong động cơ ô tô.

·       Ứng dụng làm kín: Máy hàn siêu âm được sử dụng để tạo các vòng đệm cho gioăng, nẹp và gói pin. Ví dụ, máy hàn siêu âm được sử dụng để hàn các vòng đệm cao su xung quanh cửa kính ô tô hoặc để hàn các nắp bảo vệ pin.

Ngành điện tử

·       Sửa chữa điện tử: Máy hàn siêu âm được sử dụng để vá các dây cáp bị hỏng, thay thế nút và sửa chữa các thành phần bên trong. Ví dụ, máy hàn siêu âm được sử dụng để sửa chữa cáp sạc điện thoại bị hỏng hoặc để hàn các nút bị lỏng trên máy tính xách tay.

·       Lắp ráp các thiết bị nhỏ: Máy hàn siêu âm được sử dụng để hàn các cảm biến, bộ truyền động và đầu nối. Ví dụ, máy hàn siêu âm được sử dụng để hàn các cảm biến nhiệt trong máy điều hòa không khí hoặc để hàn các đầu nối điện trong điện thoại thông minh.

·       Tạo mẫu và thiết kế: Máy hàn siêu âm được sử dụng để nối nhanh các bộ phận nhựa cho các mô hình khái niệm và lặp lại thiết kế. Ví dụ, máy hàn siêu âm được sử dụng để tạo ra các mô hình nhựa của các thiết bị điện tử mới hoặc để sửa chữa các mô hình bị hỏng.

Ngành y tế

·       Lắp ráp ống thông: Máy hàn siêu âm được sử dụng để nối ống, van và màng lọc. Ví dụ, máy hàn siêu âm được sử dụng để lắp ráp ống thông tĩnh mạch hoặc để hàn các van trong máy thở.

·       Sản xuất thiết bị dùng một lần: Máy hàn siêu âm được sử dụng để làm kín túi, túi và bao bì nhôm. Ví dụ, máy hàn siêu âm được sử dụng để làm kín túi đựng thuốc hoặc để hàn bao bì thực phẩm.

·       Mikrôfluit: Máy hàn siêu âm được sử dụng để lắp ráp chip vi mô và cảm biến tương thích sinh học. Ví dụ, máy hàn siêu âm được sử dụng để lắp ráp các chip vi mô trong máy xét nghiệm máu hoặc để hàn các cảm biến trong thiết bị cấy ghép.

Ngành đóng gói hàng hóa

·       Làm kín túi và khay thực phẩm: Máy hàn siêu âm được sử dụng để tạo các niêm phong chống tháo rời và đảm bảo độ tươi của sản phẩm. Ví dụ, máy hàn siêu âm được sử dụng để làm kín túi đựng thực phẩm hoặc để hàn khay đựng trái cây.

·       Định hình hộp và thùng: Máy hàn siêu âm được sử dụng để hàn các miếng chèn, mụn nước và nắp đóng gói. Ví dụ, máy hàn siêu âm được sử dụng để hàn các miếng chèn trong hộp đựng thiết bị hoặc để hàn nắp hộp đựng mỹ phẩm.

Lợi ích của việc sử dụng máy hàn siêu âm cầm tay

·       Độ chính xác và sạch sẽ: Không giống như keo dán hoặc nhiệt nóng chảy, hàn siêu âm tạo ra các mối hàn chính xác và sạch sẽ mà không ảnh hưởng đến các vật liệu xung quanh. Điều này lý tưởng cho công việc tinh tế với hình học phức tạp, giảm thiểu nguy cơ biến dạng hoặc hư hỏng.

·       Tốc độ và hiệu quả: Quá trình này đòi hỏi thời gian và năng lượng tối thiểu so với hàn, keo dán hoặc ốc vít cơ khí. Điều này dẫn đến tăng năng suất và giảm chi phí sản xuất.

·       Không có nhiệt hoặc keo bên ngoài: Loại bỏ keo dính bẩn và các vấn đề hư hỏng nhiệt tiềm ẩn liên quan đến các phương pháp truyền thống. Điều này đảm bảo môi trường làm việc an toàn hơn và tránh nguy cơ làm hỏng các vật liệu nhạy cảm với nhiệt.

·       Tính di động và linh hoạt: Thiết kế nhỏ gọn và nhẹ nhàng tạo điều kiện thuận lợi cho việc sửa chữa tại chỗ, ứng dụng di động và tiếp cận những nơi chật hẹp. Tính linh hoạt cho phép ứng dụng đa dạng trên nhiều ngành công nghiệp.

·       Mối liên kết bền và chắc: Hàn siêu âm tạo ra các liên kết đan chéo ở cấp độ phân tử giữa các vật liệu, tạo ra các mối liên kết mạnh mẽ và vĩnh viễn có khả năng chống rung, va đập và hóa chất.

·       Nói một cách tổng quát, máy hàn siêu âm cầm tay cung cấp một giải pháp thay thế sạch hơn, nhanh hơn và hiệu quả hơn cho các phương pháp nối truyền thống. Tính linh hoạt, tính di động và khả năng tạo ra các mối liên kết bền chắc khiến chúng trở thành một công cụ có giá trị cho nhiều ứng dụng khác nhau.

Các yếu tố cần cân nhắc khi lựa chọn máy hàn siêu âm cầm tay

Việc lựa chọn máy hàn siêu âm cầm tay phù hợp đòi hỏi phải cân nhắc kỹ lưỡng một số yếu tố để đảm bảo nó phù hợp với nhu cầu và yêu cầu. Dưới đây là phân tích các khía cạnh chính cần cân nhắc:

Tùy chọn nguồn và tần số

Tần số là yếu tố quan trọng nhất cần xem xét khi chọn máy hàn siêu âm cầm tay. Tần số càng cao thì năng lượng được truyền đến vật liệu hàn càng lớn, dẫn đến các mối hàn sâu hơn và bền hơn. Tuy nhiên, tần số cao cũng có thể gây ra nhiễu và tiếng ồn.

Các máy hàn siêu âm cầm tay thường có tần số từ 20 đến 20.000 kHz. Các máy hàn tần số thấp (dưới 20 kHz) phù hợp để hàn các vật liệu dày, chẳng hạn như kim loại. Các máy hàn tần số cao (trên 20 kHz) phù hợp để hàn các vật liệu mỏng, chẳng hạn như nhựa.

Nguồn điện cũng là một yếu tố quan trọng cần xem xét. Máy hàn siêu âm cầm tay có thể sử dụng nguồn điện AC hoặc DC. Máy hàn AC thường rẻ hơn máy hàn DC, nhưng máy hàn DC cung cấp khả năng kiểm soát tốt hơn.

Khả năng biên độ và lực hàn

Biên độ là thước đo mức độ dao động của đầu hàn. Lực hàn là lực tác dụng lên các vật liệu hàn trong quá trình hàn. Cả biên độ và lực hàn đều ảnh hưởng đến chất lượng của mối hàn.

Máy hàn có biên độ cao tạo ra các mối hàn sâu hơn và bền hơn. Máy hàn có lực hàn cao tạo ra các mối hàn chắc chắn hơn.

Công thái học và dễ sử dụng

Máy hàn siêu âm cầm tay nên thoải mái cầm nắm và sử dụng. Máy hàn có trọng lượng nhẹ và tay cầm chắc chắn sẽ dễ dàng thao tác hơn.

Máy hàn cũng nên có các điều khiển dễ hiểu và dễ điều chỉnh. Điều này sẽ giúp dễ dàng tạo ra các mối hàn chính xác.

Yêu cầu về độ bền và bảo trì

Nếu cần sử dụng máy hàn siêu âm cầm tay thường xuyên, thì nên chọn máy có độ bền cao. Máy hàn được làm từ vật liệu chất lượng và được bảo hành lâu dài sẽ cho tuổi thọ cao hơn.

Tính năng an toàn và chứng nhận

Máy hàn siêu âm cầm tay có thể tạo ra tiếng ồn và bức xạ. Chúng ta nên chọn máy có tính năng an toàn để bảo vệ bản thân và những người xung quanh.

Máy hàn cũng nên có các chứng nhận an toàn của các cơ quan uy tín. Điều này sẽ đảm bảo rằng máy hàn đáp ứng các tiêu chuẩn an toàn hiện hành.

Kết luận

Máy hàn siêu âm cầm tay là một công nghệ hiện đại với nhiều chức năng và lợi ích vượt trội. Máy hàn siêu âm sử dụng sóng siêu âm để tạo ra các mối hàn mạnh mẽ và bền bỉ, không cần sử dụng nhiệt hoặc keo.

Tuy nhiên, để có được kết quả hàn như mong muốn, người sử dụng cần lưu ý lựa chọn máy hàn phù hợp với nhu cầu và vật liệu hàn. Ngoài ra, cần nắm vững các nguyên tắc và quy trình hàn siêu âm để đảm bảo an toàn và hiệu quả.

Trong tương lai, máy hàn siêu âm cầm tay có tiềm năng phát triển mạnh mẽ với nhiều tiến bộ về công nghệ và ứng dụng. Các kỹ thuật mới sẽ giúp cải thiện khả năng kiểm soát, mở rộng phạm vi ứng dụng và giảm thiểu tác động đến môi trường. Máy hàn siêu âm cầm tay có thể được ứng dụng trong nhiều ngành công nghiệp khác nhau, từ sản xuất đến y tế, năng lượng và hàng không vũ trụ.

Nhìn chung, máy hàn siêu âm cầm tay là một công nghệ hiện đại với nhiều lợi ích vượt trội. Máy hàn siêu âm có tiềm năng trở thành một công nghệ quan trọng trong nhiều ngành công nghiệp khác nhau.
