Tìm hiểu chức năng của máy hàn siêu âm nhựa

 Giới thiệu

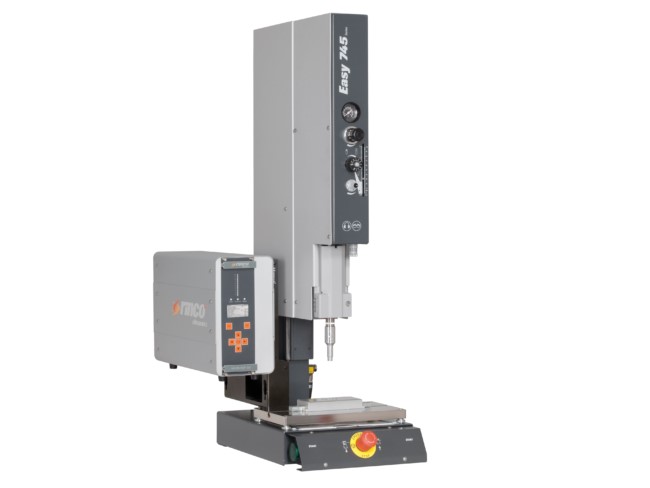

Định nghĩa và giải thích về máy hàn siêu âm nhựa

Máy hàn siêu âm nhựa là loại máy hàn thông dụng trong ngành công nghiệp để hàn kết các vật liệu nhựa bằng cách sử dụng sóng siêu âm. Quá trình hàn siêu âm tạo ra ma sát nhiệt giữa các bề mặt nhựa, làm cho chúng tan chảy và liên kết với nhau. Máy hàn siêu âm nhựa thường được sử dụng để gia công và sản xuất các sản phẩm nhựa, bao gồm bao bì, linh kiện ô tô, đồ điện tử, đồ gia dụng và nhiều ứng dụng khác.

Tầm quan trọng của việc hiểu chức năng của các máy này

Việc hiểu chức năng của các máy trong quy trình sản xuất và đóng gói là vô cùng quan trọng:

Tối ưu hóa hiệu suất: Hiểu rõ chức năng của máy cho phép tối ưu hóa hiệu suất sản xuất. Bằng cách sử dụng chính xác các chức năng và cài đặt, máy có thể đạt được tốc độ, độ chính xác và năng suất tối đa.

Đảm bảo chất lượng sản phẩm: Mỗi máy trong quy trình sản xuất và đóng gói đóng vai trò quan trọng trong việc đảm bảo chất lượng sản phẩm. Hiểu chức năng của từng máy giúp đảm bảo rằng chúng hoạt động chính xác và nhất quán với các tiêu chuẩn chất lượng.

Tăng tính linh hoạt: Hiểu rõ chức năng của các máy cho phép doanh nghiệp thích ứng nhanh chóng với sự thay đổi trong yêu cầu sản xuất.

Nâng cao an toàn làm việc: Hiểu chức năng của máy giúp đảm bảo an toàn cho nhân viên làm việc trong môi trường sản xuất, bao gồm việc hiểu cách vận hành, cài đặt và bảo trì máy một cách đúng cách để tránh tai nạn và chấn thương.

Khái niệm hàn siêu âm

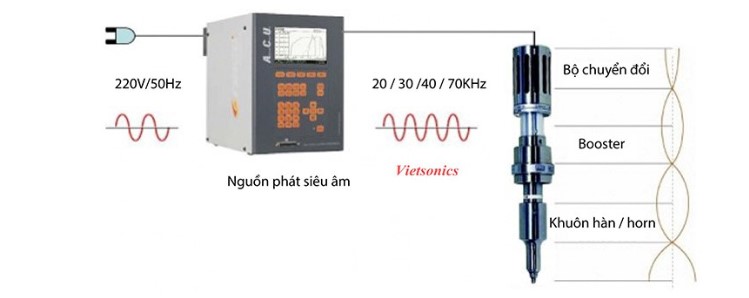

Nguyên lí hàn siêu âm

Khi bắt đầu quá trình hàn, sóng siêu âm tạo ra hệ thống trao đổi năng lượng với tần số cao và chuyển thành rung động cơ học cực mạnh, tại đây nhiệt độ của mối hàn được tăng lên do ma sát giữa bề mặt phôi và các phân tử bên trong. Khi nhiệt độ đạt đến điểm nóng chảy mối hàn sẽ tan nhanh, sau đó lấp đầy khoảng trống rãnh hàn. Hoàn tất quá trình, sản phẩm sẽ được làm mát ngay lập tức và kết dính một cách chắc chắn với mối hàn vô cùng thẩm mỹ, tiết kiệm được giai đoạn xử lý mối hàn.

Ưu điểm của máy hàn siêu âm so với máy hàn truyền thống

Hàn siêu âm có nhiều ưu điểm so với phương pháp hàn truyền thống, như:

• Chất lượng mối hàn vượt trội

• Năng suất cao

• Có khả năng hàn các vật liệu khác nhau

• Tiết kiệm thời gian

• Không gây ô nhiễm môi trường

Ứng dụng của máy hàn siêu âm trong các ngành công nghiệp khác nhau

Ngành ô tô: hàn siêu âm được sử dụng rộng rãi trong sản xuất ô tô để hàn các bộ phận như ốp lưng đèn, ống xả, bộ phận nội thất và các bộ phận nhựa khác, giúp tạo ra các liên kết mạnh và chịu lực trong khi giảm thiểu trọng lượng và chi phí sản xuất.

Ngành điện tử: trong lĩnh vực điện tử, hàn siêu âm được sử dụng để kết nối các bộ phận như chip, mạch in, dây nối và đế IC, giúp tạo ra mối hàn nhanh chóng, chính xác và đáng tin cậy, đồng thời không làm tác động nhiệt đến các thành phần nhạy cảm.

Ngành y tế: hàn siêu âm được sử dụng để hàn các bộ phận như ống nối, van, thiết bị chẩn đoán và các bộ phận nhựa y tế khác. Quá trình hàn siêu âm trong ngành y tế đảm bảo tính kháng khuẩn, độ kín và độ bền của các sản phẩm y tế.

Ngành đóng gói: Hàn siêu âm được sử dụng trong ngành đóng gói để liên kết các miếng nhựa hoặc vải, tạo ra các túi, bao bì hoặc sản phẩm đóng gói chống thấm. Quá trình hàn siêu âm tạo ra liên kết chắc chắn, không cần sử dụng chất kết dính và không tạo ra ô nhiễm.

Linh kiện của máy hàn siêu âm nhựa

Bộ cấp nguồn

Bộ cấp nguồn trong máy hàn siêu âm nhựa cung cấp nguồn điện cho quá trình hàn. Bộ cấp nguồn thường tạo ra tần số cao (không gian siêu âm) và điện áp cao để kích hoạt đầu dò và tạo ra sóng siêu âm.

Transducer (đầu dò siêu âm)

Đầu dò siêu âm là một loại gốm áp điện cộng hưởng ở tần số siêu âm. Hiệu ứng áp điện của vật liệu chuyển đổi tín hiệu điện thành rung động cơ học. Đầu dò siêu âm là một thiết bị chuyển đổi năng lượng. Chức năng của nó là chuyển đổi năng lượng điện đầu vào thành năng lượng cơ học (tức là sóng siêu âm) và sau đó truyền nó ra ngoài, trong khi nó tiêu thụ một lượng nhỏ năng lượng.

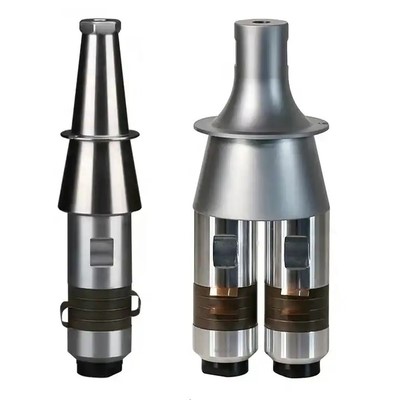

Converter (Bộ chuyển đổi)

Bộ chuyển đổi là thành phần tăng cường và kiểm soát sóng siêu âm được tạo ra bởi đầu hàn siêu âm. Nó thường được làm bằng kim loại hoặc hợp kim giúp tăng biên độ của sóng siêu âm và truyền năng lượng siêu âm từ đầu hàn đến sản phẩm. Nó cũng có vai trò điều chỉnh và kiểm soát biên độ của sóng siêu âm. Bằng cách thay đổi thiết kế hoặc kích thước, ta có thể điều chỉnh biên độ sóng siêu âm để phù hợp với yêu cầu hàn cụ thể.

Bộ chuyển đổi là thành phần quan trọng trong hệ thống siêu âm, vì chúng khuếch đại và điều khiển các rung động siêu âm. Chúng cung cấp phương tiện để chuyển đổi năng lượng điện thành rung động cơ học, điều chỉnh và kiểm soát tần số, điều chỉnh điện trở, điều chỉnh amplitudes và tối ưu hóa việc sử dụng năng lượng. Những chức năng này cho phép áp dụng siêu âm một cách chính xác và hiệu quả trong các quy trình công nghiệp khác nhau.

Sonotrode

Sonotrode, còn được gọi là cục siêu âm hoặc đầu hàn, là một thành phần quan trọng trong quá trình hàn. Sonotrode thường có hình dạng và kích thước tùy thuộc vào ứng dụng cụ thể. Khi sóng siêu âm được truyền vào sonotrode, nó tạo ra các dao động cơ học và áp lực, làm nóng và kết nối các bề mặt của vật liệu cần hàn.

Khuôn hàn

Đảm bảo rằng các bộ phận được giữ ổn định.

Căn chỉnh đúng vị trí và không di chuyển trong suốt quá trình hàn.

Dụng cụ hàn khác trong máy hàn siêu âm như máy hàn, bàn làm việc, hệ thống điều khiển, cơ cấu kẹp và các phụ kiện hỗ trợ khác. Máy hàn siêu âm thường được thiết kế để đáp ứng yêu cầu cụ thể của ứng dụng và đảm bảo quá trình hàn được thực hiện một cách chính xác và hiệu quả.

Nguyên lý làm việc của máy hàn siêu âm nhựa

Hàn siêu âm sử dụng năng lượng siêu âm. Tần số cao (20–40 kHz) để tạo ra dao động cơ học biên độ thấp (1–25 μm). Các rung động tạo ra nhiệt tại bề mặt tiếp giáp của các bộ phận được hàn. Nó làm nóng chảy vật liệu và hình thành mối hàn sau khi được làm mát. Ngoài việc rung, cần duy trì áp suất cần thiết để tạo mối hàn. Sau khi các bề mặt được nối đã bị nung chảy. Lượng nhiệt tỏa ra phụ thuộc vào biên độ dao động, tần số, áp suất giữa hai bề mặt. Và khoảng thời gian chúng tiếp tục dao động khi tiếp xúc.

Hàn bằng sóng siêu âm là kỹ thuật hàn nhanh nhất được áp dụng trong công nghiệp. Với thời gian hàn thường từ 0,1 đến 1,0 giây. Nếu các tấm vật liệu dẻo nhiệt được đặt giữa các điểm dao động, nhiệt sẽ được tạo ra bên trong vật liệu nơi chúng tiếp xúc và nếu đủ nhiệt, chúng sẽ nóng chảy và có thể bị ép lại với nhau để hình thành một liên kết.

Các thông số quan trọng ảnh hưởng đến quá trình hàn siêu âm bao gồm:

• Tần số sóng siêu âm

• Công suất đầu vào

• Lực ép

• Thời gian hàn

Bằng cách điều chỉnh các thông số này, người vận hành có thể tối ưu hóa quá trình hàn, tạo ra mối hàn chắc chắn nhất cho từng ứng dụng cụ thể.

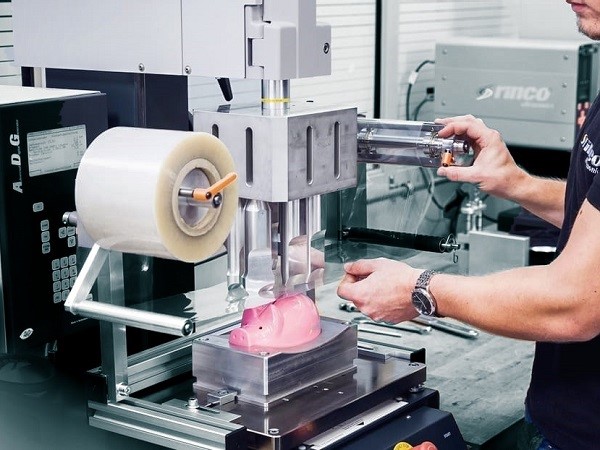

Cài đặt và vận hành máy

Chuẩn bị vận hành máy:

• Đảm bảo rằng máy hàn được đặt trên một bề mặt ổn định và phẳng.

• Kiểm tra và đảm bảo rằng tất cả các bộ phận và linh kiện của máy hoạt động tốt và không có hư hỏng.

• Kiểm tra và đảm bảo rằng nguồn điện được cung cấp đủ và ổn định cho máy.

Điều chỉnh các thông số hàn:

• Xác định và điều chỉnh các thông số hàn như áp lực, tần số, thời gian hàn và biên độ siêu âm phù hợp cho vật liệu nhựa và yêu cầu hàn cụ thể.

• Thông thường, các thông số này được xác định thông qua thử nghiệm và điều chỉnh dựa trên kinh nghiệm.

Biện pháp phòng ngừa và hướng dẫn an toàn:

• Đảm bảo mọi người làm việc trong vùng hoạt động của máy được đào tạo về an toàn và hiểu rõ các quy tắc và quy trình liên quan.

• Đảm bảo sử dụng các thiết bị bảo hộ cá nhân như kính bảo hộ, găng tay, và áo bảo hộ khi làm việc với máy hàn.

• Tuân thủ các quy định an toàn về điện và chống cháy nổ khi cài đặt và vận hành máy.

Khắc phục sự cố thường gặp:

• Máy không hoạt động: Kiểm tra nguồn điện và đảm bảo nó được cung cấp đủ và ổn định. Kiểm tra các kết nối và dây cáp để đảm bảo không có lỗi kỹ thuật.

• Mối hàn không đạt chất lượng: Kiểm tra các thông số hàn và điều chỉnh lại nếu cần.

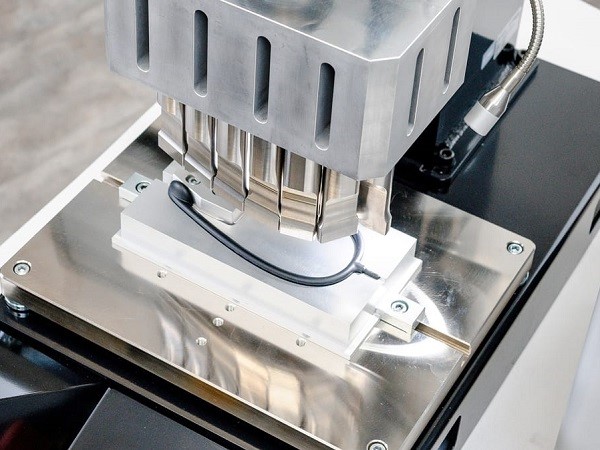

Kỹ thuật tối ưu hóa để nâng cao hiệu suất hàn

Tầm quan trọng của việc tối ưu hóa cài đặt máy:

Nâng cao hiệu suất: Tối ưu hóa cài đặt máy giúp tăng cường hiệu suất sản xuất bằng cách cải thiện tốc độ, độ chính xác và đồng nhất của quá trình hàn.

Tăng chất lượng sản phẩm: Tối ưu hóa cài đặt máy giúp đảm bảo rằng mối hàn được thực hiện chính xác và đạt chất lượng cao, giảm thiểu các khuyết tật hoặc lỗi hàn.

Tiết kiệm chi phí: Bằng cách tối ưu hóa cài đặt máy, bạn có thể giảm thời gian và nguyên liệu phế liệu, từ đó giảm chi phí sản xuất.

Kỹ thuật tăng cường độ bền và hiệu quả hàn:

Sử dụng áp lực phù hợp: Điều chỉnh áp lực hàn để đảm bảo rằng các bề mặt nhựa được nén chặt lại với nhau mà không gây ra biến dạng hay hư hỏng.

Điều chỉnh thời gian hàn: Đảm bảo thời gian hàn đủ để tạo ra mối hàn chất lượng, nhưng không quá lâu để tránh làm nóng quá mức và gây hư hỏng cho vật liệu.

Sử dụng tần số phù hợp: Lựa chọn tần số siêu âm phù hợp để đạt được hiệu quả hàn cao nhất cho vật liệu nhựa cụ thể. Tần số thấp thường dẫn đến độ bền cao hơn, trong khi tần số cao có thể tạo ra hiệu quả hàn tốt hơn.

Cân nhắc đối với các vật liệu nhựa khác nhau:

Tính chất vật liệu: Các vật liệu nhựa có tính chất khác nhau, bao gồm độ cứng, nhiệt độ nóng chảy, độ dẻo dai, và khả năng dẫn nhiệt.

Kết cấu và hình dạng: Các kết cấu và hình dạng của vật liệu nhựa có thể ảnh hưởng đến kỹ thuật và thiết lập của quá trình hàn.

Biện pháp giám sát và kiểm soát chất lượng liên tục:

Giám sát quá trình hàn: sử dụng các thiết bị giám sát để theo dõi các thông số quan trọng như áp lực, tần số, thời gian hàn và nhiệt độ.

Kiểm soát chất lượng: kiểm tra chất lượng định kỳ trên các mẫu hàn để đảm bảo rằng chất lượng được duy trì.

Việc bảo trì máy hàn siêu âm nhựa

Vệ sinh và bôi trơn thường xuyên:

Vệ sinh máy: Đảm bảo máy hàn được làm sạch định kỳ để loại bỏ bụi, chất bẩn và cặn tích tụ. Sử dụng chất tẩy rửa nhẹ và bàn chải mềm để làm sạch các bộ phận như khuôn hàn, transducer và bộ truyền động.

Bôi trơn: Thực hiện việc bôi trơn các bộ phận chuyển động của máy, như vòng bi, trục và bộ truyền động. Sử dụng loại mỡ hoặc chất bôi trơn khác được khuyến nghị bởi nhà sản xuất để đảm bảo hoạt động mượt mà và tránh ma sát không cần thiết.

Kiểm tra và cân chỉnh linh kiện:

Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ các linh kiện quan trọng như transducer, bộ khuôn hàn và hệ thống điều khiển. Kiểm tra xem có dấu hiệu mòn, hư hỏng hoặc lỗi nào và tiến hành sửa chữa hoặc thay thế khi cần thiết.

Cân chỉnh: Đối với các linh kiện có thể điều chỉnh hoặc cân chỉnh, như transducer, hãy kiểm tra và điều chỉnh lại để đảm bảo hoạt động chính xác và hiệu quả.

Thay thế các bộ phận bị mòn:

Theo dõi độ mòn: Theo dõi độ mòn của các bộ phận như khuôn hàn, vòng bi, trục và dây truyền. Thay thế các bộ phận bị mòn hoặc hư hỏng để tránh ảnh hưởng đến hiệu suất hoặc chất lượng hàn.

Sử dụng bộ phận chất lượng: Khi thay thế các bộ phận, hãy sử dụng bộ phận chất lượng từ nhà sản xuất hoặc nhà cung cấp đáng tin cậy để đảm bảo tương thích và hiệu suất tối ưu.

Phương pháp bảo quản và vận chuyển phù hợp:

Bảo quản: Lưu trữ máy hàn ở một nơi khô ráo, sạch sẽ và không bị ảnh hưởng bởi môi trường ẩm ướt hoặc hóa chất. Bảo quản theo hướng dẫn của nhà sản xuất để đảm bảo tuổi thọ và hoạt động đáng tin cậy.

Vận chuyển: Khi vận chuyển máy hàn, đảm bảo rằng nó được đóng gói và bảo vệ kỹ càng để tránh va đập hoặc hư hỏng. Sử dụng các phương tiện vận chuyển phù hợp và tuân thủ các hướng dẫn vận chuyển của nhà sản xuất.

Xu hướng phát triển của máy hàn siêu âm nhựa trong tương lai

Hàn siêu âm nhựa đang trải qua các tiến bộ trong công nghệ và ứng dụng. Các thiết bị hàn siêu âm mới được thiết kế để cung cấp sức mạnh và tần số hàn tối ưu, giúp tăng cường khả năng kết nối và cải thiện chất lượng hàn. Các máy hàn siêu âm nhựa có thể được kết nối với mạng Internet of Things (IoT), cho phép theo dõi từ xa, thu thập dữ liệu và phân tích hiệu suất. Điều này giúp nâng cao khả năng giám sát và quản lý quy trình hàn.

Ứng dụng tiềm năng trong các ngành công nghiệp mới nổi:

Ô tô tự lái: Hàn siêu âm nhựa có tiềm năng ứng dụng trong lĩnh vực ô tô tự lái, nơi cần kết nối và gắn kết các bộ phận nhựa một cách chính xác và đáng tin cậy.

Công nghệ y tế: Hàn siêu âm nhựa có thể được sử dụng trong sản xuất các thiết bị y tế như thiết bị giám sát sức khỏe và dụng cụ y tế, đảm bảo tính an toàn và đáng tin cậy của các sản phẩm này.

Điện tử: Hàn siêu âm nhựa có thể ứng dụng trong lĩnh vực điện tử, kết nối và gắn kết các thành phần điện tử nhỏ gọn trên bề mặt nhựa.

Ngoài ra, phương pháp này cũng có tác động tích cực đến tính bền vững bằng cách tiết kiệm năng lượng và giảm chất thải trong quá trình sản xuất.

Tổng kết

Việc hiểu về cách hoạt động của máy và quy trình hàn giúp đảm bảo rằng công việc được thực hiện đúng cách, từ đó tối ưu hóa quy trình hàn, giảm thời gian làm việc để mang lại lợi nhuận lớn nhất.

Nắm vững kiến thức và kỹ năng trong lĩnh vực này sẽ mang lại nhiều cơ hội và lợi ích cho trong công việc và sự nghiệp tương lai.
