Máy hàn siêu âm kim loại trong sản xuất linh kiện điện tử

Giới thiệu

Máy hàn siêu âm kim loại trong sản xuất linh kiện điện tử là một công cụ quan trọng được sử dụng để kết nối các thành phần kim loại trong quá trình lắp ráp và sản xuất linh kiện điện tử.

Hiện nay, máy hàn siêu âm rất phổ biến và góp phần quan trọng trong ngành sản xuất các linh kiện điện tử. Việc lắp ráp các mạch nhúng, cảm biến và các thành phần nhỏ khác, yêu cầu độ chính xác và cẩn thận khi xử lý. Máy hàn siêu âm có thể tạo ra các kết nối phức tạp và chính xác giữa các thiết bị điện tử, điều này giúp mạch hoạt động một cách bình thường, không hư hỏng đến mạch.

Định nghĩa và nguyên lý làm việc của máy hàn siêu âm kim loại

Máy hàn siêu âm kim loại là gì?

Máy hàn siêu âm kim loại là thiết bị sử dụng năng lượng sóng siêu âm để hàn nối các bộ phận kim loại với nhau. Đây là công nghệ hàn không sử dụng nhiệt hoặc áp lực cơ học lớn, thay vào đó tận dụng dao động siêu âm tần số cao để tạo ma sát nội bộ giữa các phân tử kim loại, làm nóng chảy chúng tại bề mặt tiếp xúc và hàn kết chúng lại với nhau.

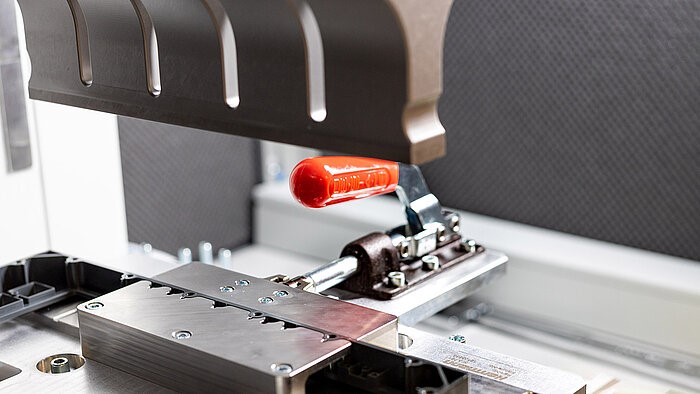

Nguyên lý làm việc

Hàn siêu âm sử dụng năng lượng siêu âm. Tần số cao (20–40 kHz) để tạo ra dao động cơ học biên độ thấp (1–25 μm). Các rung động tạo ra nhiệt tại bề mặt tiếp giáp của các bộ phận được hàn. Áp lực và nhiệt từ sóng siêu âm làm cho các vật liệu mềm hơn và dẻo hơn. Khi áp lực và nhiệt đủ lớn, các bề mặt của các vật liệu được đẩy vào nhau và các phân tử của chúng tạo ra các liên kết cơ học, hình thành một kết nối hàn.

Máy hàn siêu âm đóng vai trò quan trọng trong quá trình sản xuất điện tử nhờ tốc độ, hiệu suất cao, khả năng hàn các vật liệu đa dạng và tính tin cậy. Nó giúp tăng năng suất và chất lượng sản phẩm, đồng thời tiết kiệm năng lượng và giảm chi phí sản xuất.

Hàn kim loại siêu âm được coi là một phương pháp hàn hiệu quả và chính xác trong ngành công nghiệp điện tử. Quá trình hàn siêu âm diễn ra rất nhanh chóng, chỉ trong vài giây đến vài phút. Đồng thời áp lực tác động lên chi tiết cũng khá nhỏ nên không làm biến dạng hay ảnh hưởng đến cấu trúc bên trong của kim loại, đảm bảo mối hàn không bị quá nhiệt, tránh làm hỏng hoặc biến dạng.

Ứng dụng của máy hàn siêu âm kim loại trong sản xuất linh kiện điện tử

PCB là một tấm mạch in có chứa các mạch dẫn điện và các thành phần điện tử, máy hàn siêu âm có thể được sử dụng trong quá trình lắp ráp mạch in. Bằng cách sử dụng năng lượng siêu âm, máy tạo ra một áp lực và nhiệt độ cao tại các điểm kết nối, làm cho các linh kiện chắc chắn và ổn định trên bảng mạch in. Quá trình này không đòi hỏi sự sử dụng hàn thiếc truyền thống, giúp tiết kiệm thời gian và công sức trong quá trình lắp ráp.

Máy hàn kim loại siêu âm được sử dụng để hàn các dây nối và cáp điện trong quá trình sản xuất linh kiện điện tử, dây nối bên trong bo mạch điện tử, hàn dây trong đèn LED và các ứng dụng khác liên quan đến liên kết dây.

Máy hàn kim loại siêu âm cũng được sử dụng rộng rãi trong quá trình sản xuất pin, để kết nối các thành phần của pin như ốc vít, chân điện, và dây nối.

Máy hàn siêu âm kim loại đóng vai trò quan trọng trong việc kết nối các bộ cảm biến và bộ chuyển đổi trong linh kiện điện tử, đảm bảo rằng các mối hàn này bền vững và đáng tin cậy, vì chúng thường được sử dụng trong các ứng dụng quan trọng như hệ thống đo lường, điều khiển và tự động hóa.

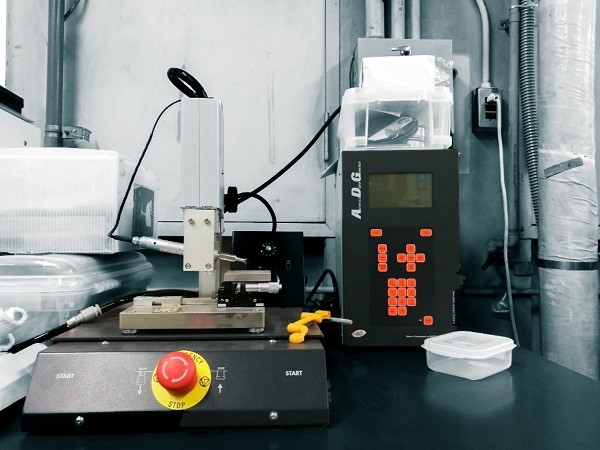

Ưu điểm của máy hàn siêu âm kim loại trong sản xuất linh kiện điện tử

Nâng cao độ tin cậy và độ bền: Máy hàn siêu âm kim loại tạo ra mối hàn với độ tin cậy cao và độ bền vượt trội so với các phương pháp hàn truyền thống.

Không tiếp xúc và tác động nhiệt xung quanh ít: quá trình hàn siêu âm kim loại không tiếp xúc trực tiếp với bộ phận trong quá trình hàn giúp giảm thiểu tác động nhiệt lên các thành phần nhạy cảm và các linh kiện điện tử. Điểm nóng chỉ tập trung ở vị trí hàn, giúp tránh biến dạng và hỏng hóc của các thành phần xung quanh.

Khả năng hàn các kim loại khác nhau: Máy hàn kim loại siêu âm có khả năng hàn các kim loại khác nhau mà không cần thêm vật liệu kết dính.

Tốc độ và hiệu quả: Quá trình hàn siêu âm diễn ra rất nhanh chóng, chỉ trong vài giây đến vài phút.

Thân thiện với môi trường: Máy hàn kim loại siêu âm tiêu thụ ít năng lượng hơn so với các phương pháp hàn truyền thống và không phát thải khí thải hay chất ô nhiễm vào môi trường.

Các yếu tố cần cân nhắc khi lựa chọn máy hàn kim loại siêu âm để sản xuất linh kiện điện tử

Khi lựa chọn máy hàn kim loại siêu âm để sản xuất linh kiện điện tử, có một số yếu tố quan trọng cần cân nhắc:

Nguồn và tần số: trong sản xuất linh kiện điện tử có thể yêu cầu các yêu cầu khác nhau về nguồn cung cấp và tần số hàn. Tần số của máy hàn siêu âm thường nằm trong khoảng từ 15kHz – 40kHz. Thông số có thể khác nhau tùy thuộc vào ứng dụng để xác định thiết bị và tần số phù hợp nhất với nhu cầu và chất lượng hàn tối ưu cho vật liệu.

Lực hàn và biên độ: Đối với các linh kiện điện tử nhạy cảm, việc có khả năng điều chỉnh lực hàn và biên độ là quan trọng. Máy hàn kim loại siêu âm nên có tính năng kiểm soát chính xác lực hàn và biên độ, cho phép điều chỉnh linh hoạt để đáp ứng yêu cầu của các linh kiện cụ thể.

Kích thước và diện tích máy: Khi tích hợp máy hàn vào dây chuyền sản xuất linh kiện điện tử, kích thước và diện tích máy là yếu tố quan trọng. Cần đảm bảo rằng máy hàn có kích thước phù hợp để tích hợp vào không gian hiện có và không ảnh hưởng đến quy trình sản xuất.

Tính năng giám sát và kiểm soát: Máy hàn kim loại siêu âm nên có các tính năng giám sát và kiểm soát để tối ưu hóa quy trình hàn như: tính năng giám sát nhiệt độ, thời gian hàn, áp suất và các thông số khác để đảm bảo quy trình hàn được thực hiện một cách chính xác và đáng tin cậy.

Độ bền và độ tin cậy: Máy hàn siêu âm kim loại nên có độ bền và độ tin cậy cao khi sử dụng lâu dài, đảm bảo máy có khả năng hoạt động liên tục trong môi trường sản xuất và không gây gián đoạn trong quy trình.

Kết luận

Máy hàn siêu âm kim loại đóng vai trò quan trọng trong sản xuất linh kiện điện tử, mang lại nhiều lợi ích quan trọng. Chúng nâng cao độ tin cậy và độ bền của mối hàn so với các phương pháp truyền thống, giúp tăng tốc độ và hiệu quả sản xuất, đóng góp vào việc tăng năng suất và tiết kiệm chi phí.

Tương lai của máy hàn siêu âm kim loại đang là rất triển vọng và sẽ tiếp tục phát triển về công nghệ. Tiếp nối với việc các ngành công nghiệp ưu tiên về sự hiệu quả, bền vững, và chính xác, máy hàn siêu âm đáp ứng đúng với các tiêu chí đó.
