Máy chiết rót chất lỏng piston: Loại và linh kiện

03/01/24

Giới thiệu

Tổng quan về Máy chiết rót chất lỏng

Máy chiết rót chất lỏng có thể được sử dụng như một biện pháp hiệu quả giúp rót đầy các loại chất lỏng từ bể chứa lớn vào trong các thiết bị chứa với một liều lượng xác định theo yêu cầu. Chính vì thế mà loại máy này có khả năng ứng dụng cao và xuất hiện trong nhiều ngành công nghiệp khác nhau.

Những loại máy chiết rót chất lỏng thường được sử dụng trong các ngành công nghiệp như mỹ phẩm hay dược phẩm cho kem dưỡng da, nước hoa, tinh dầu, nước rửa tay, các loại thuốc và các loại chất lỏng khác. Bên cạnh đó, chúng còn được sử dụng cho ngành công nghiệp hóa chất với các sản phẩm tiêu biểu như nước rửa tay, chất tẩy rửa, chất khử trùng, thuốc tẩy và các loại hóa chất tương tự. Với ngành thực phẩm, máy có thể sử dụng để phân chia các sản phẩm nước xốt, nước ép, đồ uống và nhiều hơn nữa.

Định nghĩa Máy chiết rót chất lỏng piston

Máy chiết rót chất lỏng piston một đầu là một loại thiết bị làm đầy chất lỏng được thiết kế để đổ đầy các thùng chứa với lượng chính xác chất lỏng hoặc nhớt. Những máy này được trang bị một vòi nạp duy nhất, phù hợp cho sản xuất quy mô vừa và nhỏ.

Tầm quan trọng của Máy chiết rót piston trong các ngành công nghiệp khác nhau

Máy chiết rót chất lỏng piston đóng vai trò then chốt trong việc đảm bảo các quy trình đóng gói chính xác, hiệu quả và linh hoạt trong các ngành khác nhau, góp phần nâng cao chất lượng sản phẩm, tuân thủ quy định và hiệu quả hoạt động tổng thể.

Các loại Máy chiết rót chất lỏng piston

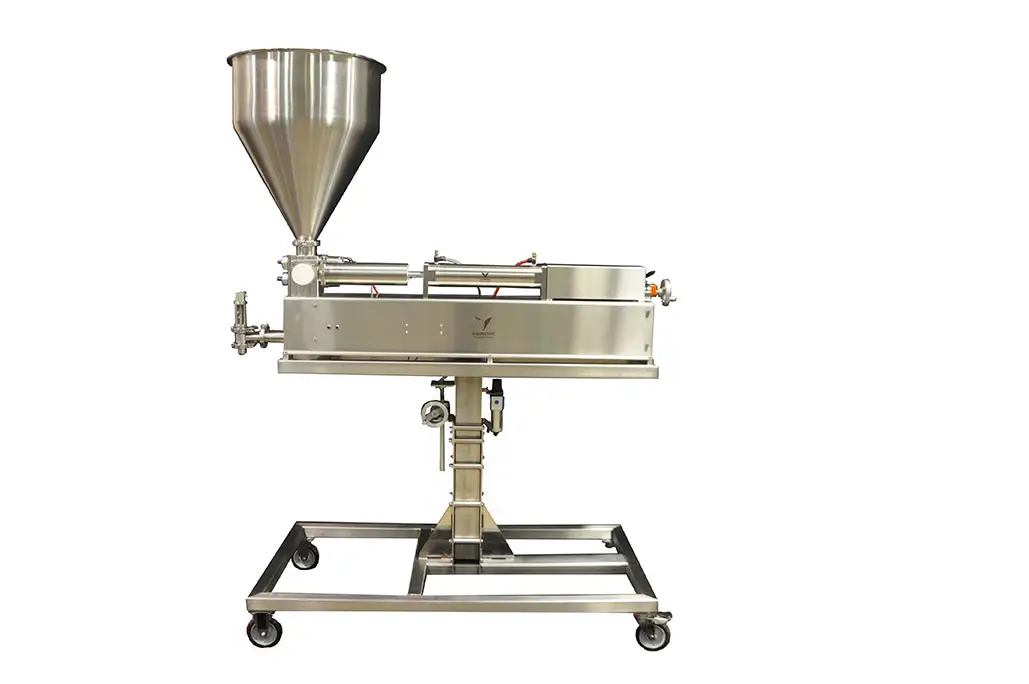

Máy chiết rót chất lỏng piston một đầu

Mô tả và cơ chế hoạt động

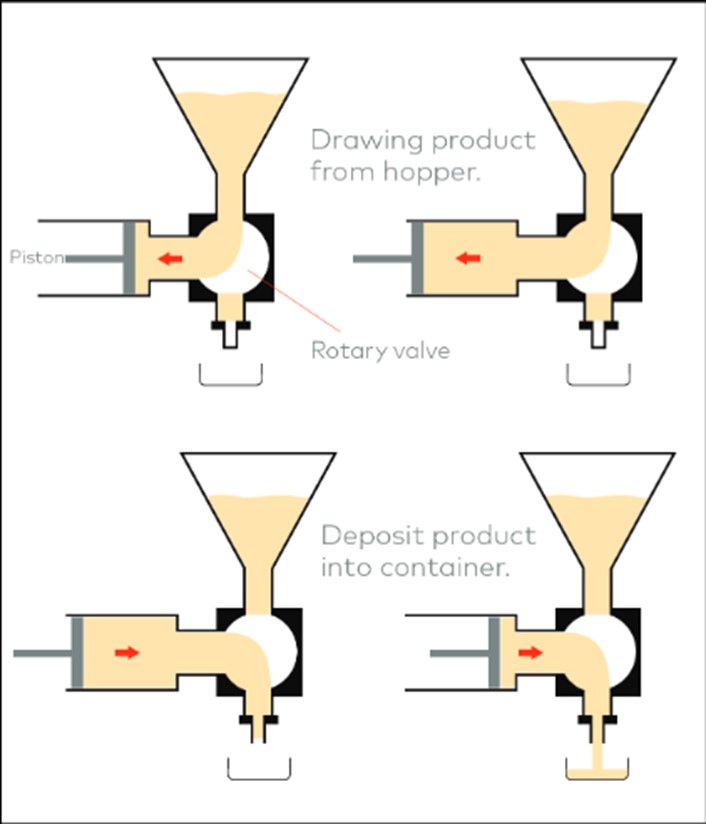

Nguyên liệu được truyền từ bồn chứa nguyên liệu sang van. Từ van sẽ chuyển nguyên liệu xuống piston theo đúng thể tích đã được định trước. Piston được gắn liền với hộp số để thực hiện quá trình đẩy nguyên liệu. Khi hộp số hoạt động thì đẩy piston di chuyển làm cho nguyên liệu trong piston chuyền lại van. Van mở ra đẩy nguyên liệu vào ống chuyền vào chai, lọ, thùng chứa.

Ứng dụng

Áp dụng phù hợp cho các doanh nghiệp có yêu cầu sản xuất hàng loạt nhỏ các sản phẩm mà trong đó việc chiết rót chính xác là rất quan trọng, ví dụ như các ngành: mỹ phẩm, dược phẩm, đồ ăn và đồ uống, hóa chất và sản phẩm tẩy rửa, sản phẩm y tế….

Ưu điểm

Cung cấp khả năng chiết rót chính xác và chính xác, đảm bảo khối lượng chiết rót nhất quán cho từng thùng chứa.
Linh hoạt và thích ứng với các độ nhớt khác nhau của sản phẩm, khiến chúng phù hợp với nhiều loại sản phẩm lỏng và bán lỏng.
Có thể xử lý nhiều hình dạng và kích cỡ thùng chứa khác nhau, mang lại sự linh hoạt trong các tùy chọn đóng gói.
Tiết kiệm chi phí cho các doanh nghiệp có khối lượng sản xuất vừa phải, cung cấp giải pháp chiết rót hiệu quả mà không gây phức tạp và tốn kém như các hệ thống tự động lớn hơn.
Giảm thiểu lãng phí sản phẩm bằng cách phân phối chính xác khối lượng cần thiết vào từng thùng chứa.
Thường được thiết kế để dễ dàng bảo trì, góp phần vận hành liên tục và đáng tin cậy.
Được thiết kế chú trọng đến vấn đề vệ sinh, với các bộ phận dễ làm sạch, giúp chúng phù hợp với các ngành có yêu cầu nghiêm ngặt về độ sạch, chẳng hạn như dược phẩm và thực phẩm.
Một số kiểu máy có thể bao gồm tính năng tùy chỉnh vòi lặn, giúp giảm bọt hoặc bắn tung tóe trong quá trình đổ đầy.

Những hạn chế của máy

Tốc độ sản xuất hạn chế do máy thường thích hợp với sản xuất quy mô vừa và nhỏ
Khả năng tương thích sản phẩm: Một số sản phẩm, đặc biệt là những sản phẩm có dạng hạt hoặc chất có độ nhớt cao, có thể không phù hợp với máy chiết rót chất lỏng piston.
Vệ sinh và thay đổi: Mặc dù nhiều mẫu được thiết kế để dễ dàng vệ sinh nhưng việc chuyển đổi giữa các sản phẩm hoặc công thức khác nhau vẫn có thể mất thời gian, ảnh hưởng đến hiệu quả sản xuất tổng thể.
Nếu không có vòi lặn hoặc các tính năng chuyên dụng khác, một số sản phẩm nhất định có thể tạo bọt hoặc bắn tung tóe trong quá trình chiết rót, có khả năng dẫn đến mức chiết rót không nhất quán.

Khi sử dụng máy chiết rót chất lỏng piston một đầu cần lưu ý:

Xem xét các đặc tính của sản phẩm theo độ nhớt hàm lượng hạt và các đặc tính khác để đảm bảo khả năng tương thích với quy trình nạp piston.
Vệ sinh thường xuyên và bảo trì là rất quan trọng.
Đánh giá khả năng dê dàng và tốc độ chuyển đổi giữa các sản phẩm hoặc công thức khác nhau.
Đánh giá khối lượng sản xuất và kích thước hình dạng thùng chứa phù hợp với máy.

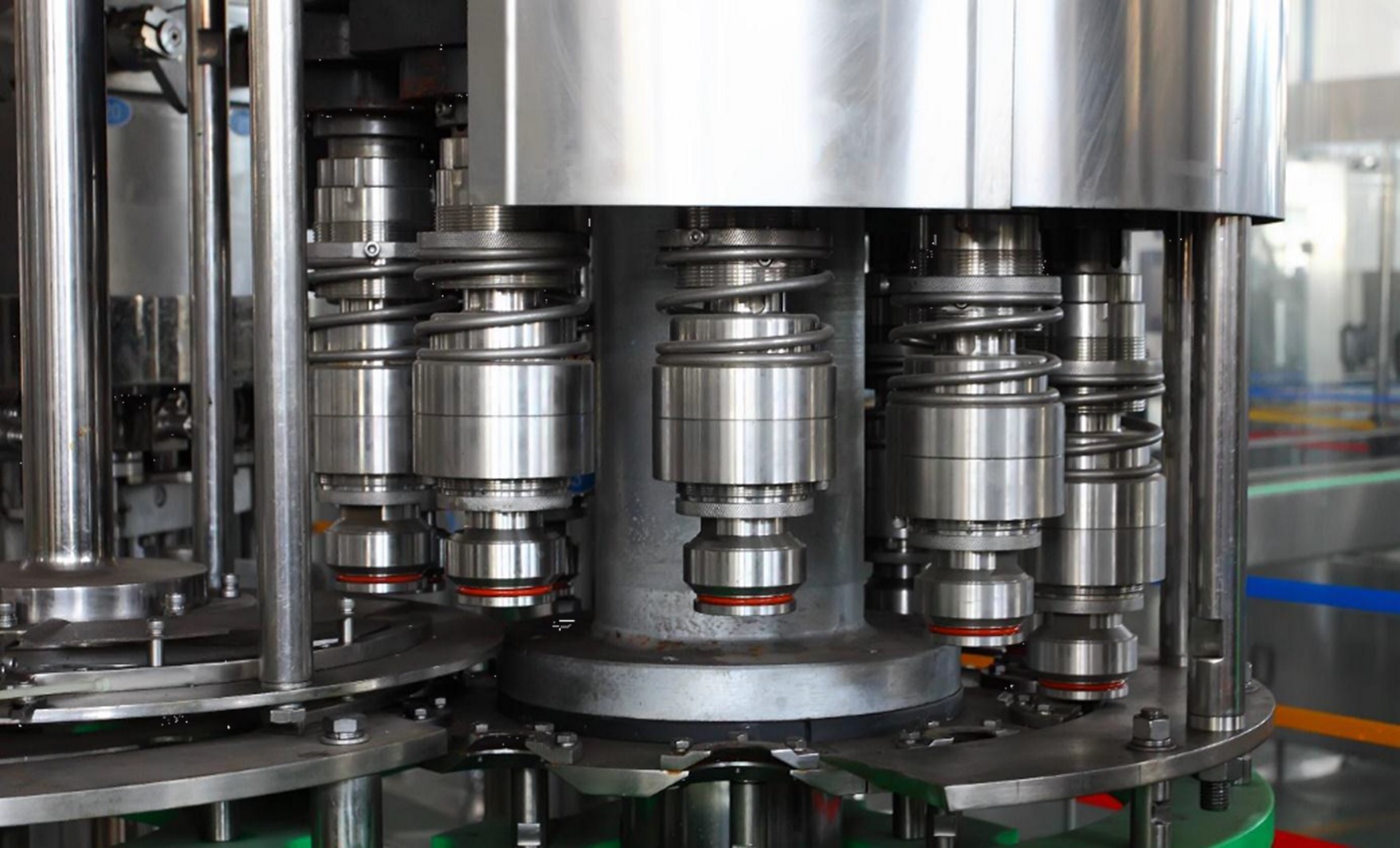

Máy chiết rót chất lỏng piston nhiều đầu

Mô tả và cơ chế hoạt động

Máy chiết rót chất lỏng piston nhiều đầu là một loại thiết bị rót chất lỏng được thiết kế để đổ đầy nhiều thùng chứa cùng một lúc. Không giống như máy rót piston một đầu có một vòi rót duy nhất, máy nhiều đầu có nhiều vòi phun, thường được bố trí theo cấu hình tuyến tính hoặc quay. Thiết kế này cho phép tăng tốc độ và hiệu quả trong quá trình chiết rót, khiến chúng phù hợp với dây chuyền sản xuất khối lượng lớn.

Ứng dụng

Máy được sử dụng trong các ngành công nghiệp đồ uống, thực phẩm, dược phẩm, mỹ phẩm và chăm sóc cá nhân, hóa chất và sản phẩm tẩy rửa, chất lỏng ô tô, hàng gia dụng và tiêu dùng,… Thích hợp để chiết rót tốc độ cao các sản phẩm có quy mô sản xuất lớn.

Các ưu điểm của máy

Máy có thể sản xuất tốc độ cao do khả năng lấp đầy nhiều thùng chứa cùng lúc, tang đáng kể sản lượng sản xuất.
Mỗi đầu chiết rót hoạt động độc lập cho phép kiểm soát chính xác khối lượng chiết rót cho các thùng chứa, đảm bảo tính nhất quán.
Linh hoạt và thích ứng tốt với các độ nhớt khác nhau của sản phẩm, phù hợp với nhiều loại sản phẩm lỏng và bán lỏng.
Giảm chi phí lao động.
Hiệu quả về chi phí cho khối lượng lớn, dễ dàng tích hợp vào dây chuyền sản xuất tự động.

Những hạn chế của máy

Máy chiết áp piston nhiều đầu thường đòi hỏi vốn đầu tư ban đầu cao hơn so với máy một đầu.
Với nhiều đầu và bộ phận, việc bảo trì máy có thể phức tap hơn so với máy một đầu. Bảo trì và bảo dưỡng thường xuyên là rất quan trọng để đảm bảo hiệu suất tối ưu.
Việc thay đổi sản phẩm hoặc công thức có thể yêu cầu điều chỉnh từng đầu chiết rót, dẫn đến thời gian chuyển đổi lâu hơn. Điều này có thể ảnh hưởng đến hiệu quả sản xuất tổng thể.
Máy chiết áp piston nhiều đầu có thể yêu cầu nhiều không gian sàn hơn so với chất độn một đầu. Phải xem xét đến khu vực sản xuất có sẵn.

Khi sử dụng máy chiết áp nhiều đầu cần lưu ý

Đánh giá xem khả năng tốc độ cao của máy nhiều đầu có phù hợp với khối lượng sản xuất và nhu cầu thị trường của doanh nghiệp hay không.
Lập kế hoạch bảo trì và bảo trì thường xuyên để giảm thiểu thời gian ngừng hoạt động và đảm bảo hiệu suất ổn định.
Đảm bảo rằng máy chiết áp piston nhiều đầu có thể được tích hợp liền mạch vào dây chuyền sản xuất tự động, nếu có.
Xem xét tiềm năng mở rộng trong tương lai và liệu máy có thể đáp ứng khối lượng sản xuất tăng lên hay những thay đổi về dòng sản phẩm hay không.

Các bộ phận của Máy chiết rót piston

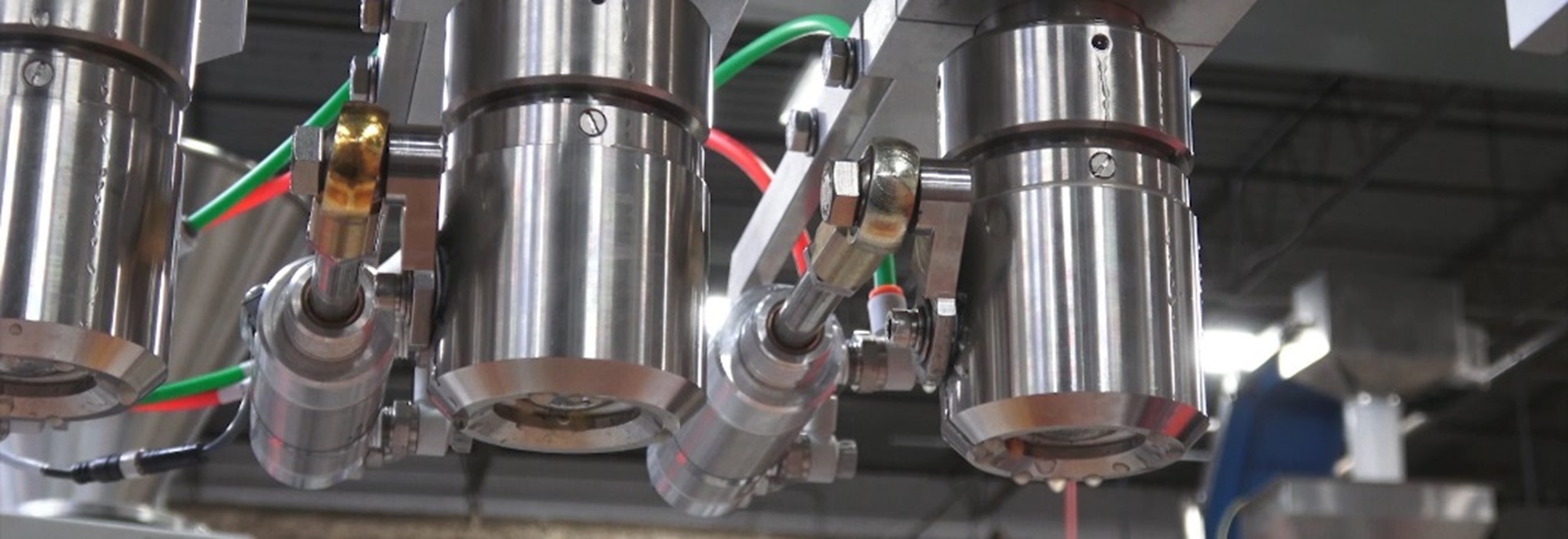

Piston

Định nghĩa và chức năng

Piston là một bộ phận hình trụ hoặc dạng đĩa chuyển động qua lại trong một hình trụ. Trong máy chiết rót piston, piston là một bộ phận quan trọng của cơ cấu làm đầy. Chức năng chính của piston là hút và phân phối một lượng chính xác sản phẩm lỏng hoặc bán lỏng trong quá trình đổ đầy.

Các loại piston được sử dụng trong máy chiết rót

Piston tác dụng đơn
Piston tác động kép
Piston từ tính
Piston điều khiển bằng servo
Piston điều chỉnh

Xy lanh

Định nghĩa và chức năng

Xy lanh là buồng chứa piston và tạo đường dẫn cho chuyển động của piston. Nó đóng một vai trò quan trọng trong việc tạo ra chân không hoặc áp suất cần thiết cho việc nạp và phân phối sản phẩm.

Các loại xi lanh khác nhau được sử dụng

Xi lanh tác động đơn
Xi lanh tác động kép
Xi lanh khí nén
Xi lanh thủy lực

Vòi phun

Định nghĩa và chức năng

Vòi phun là bộ phận qua đó sản phẩm được phân phối vào thùng chứa. Nó được thiết kế để kiểm soát dòng chảy của sản phẩm, đảm bảo chiết rót chính xác và được kiểm soát.

Các loại vòi phun dựa trên ứng dụng

Vòi phun nhỏ giọt
Vòi lặn (để giảm bọt hoặc bắn tung tóe)
Đầu phun chuyên dụng cho các sản phẩm cụ thể
Vòi phun có thể điều chỉnh

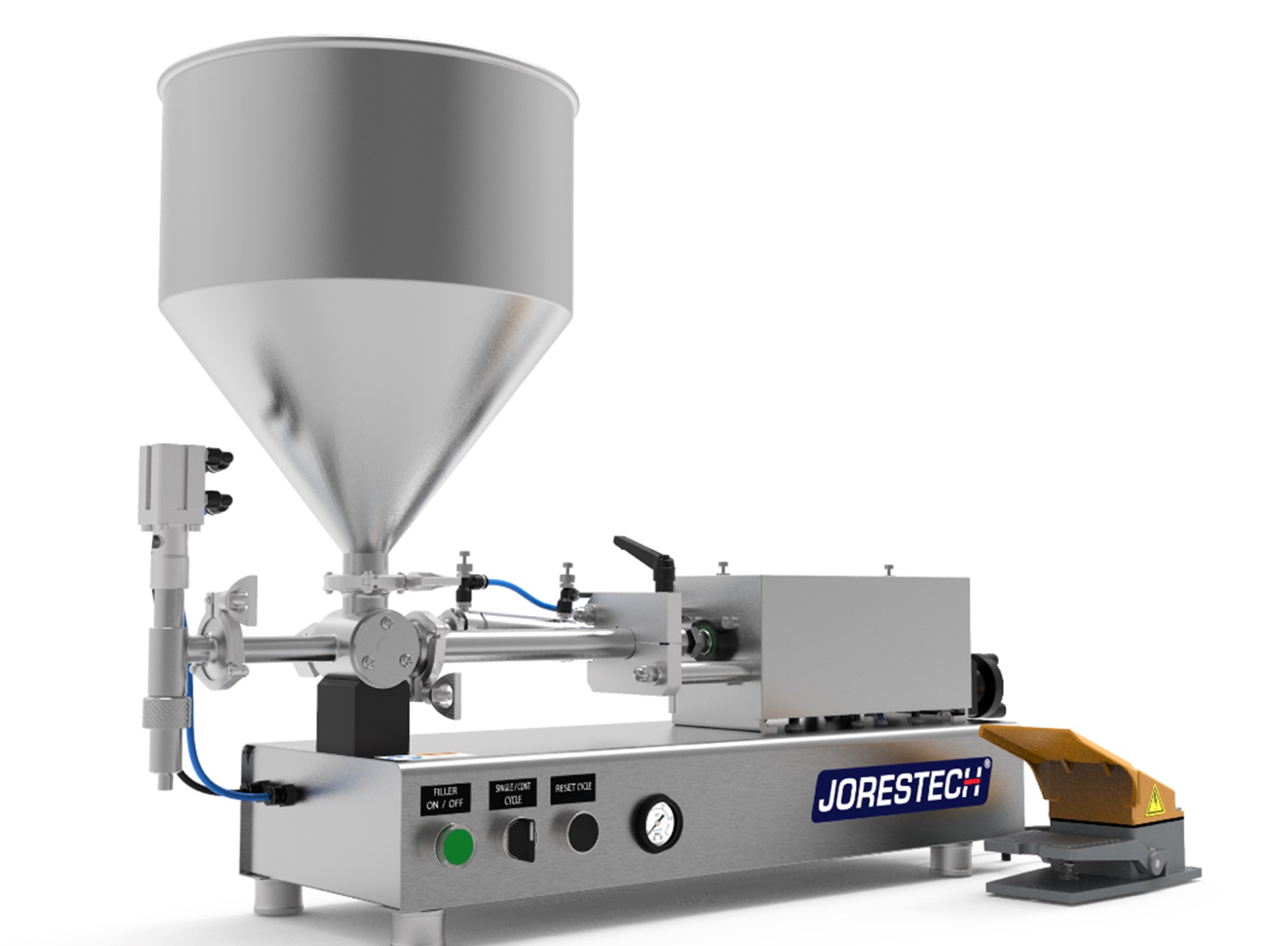

Phễu

Định nghĩa và chức năng

Phễu là vật chứa chứa số lượng lớn sản phẩm cần đổ đầy. Nó đóng vai trò như một bể chứa mà từ đó sản phẩm được hút vào hệ thống chiết rót.

Vật liệu được sử dụng để xây dựng phễu

Thép không gỉ
Nhựa cấp thực phẩm
Vật liệu chống ăn mòn khác

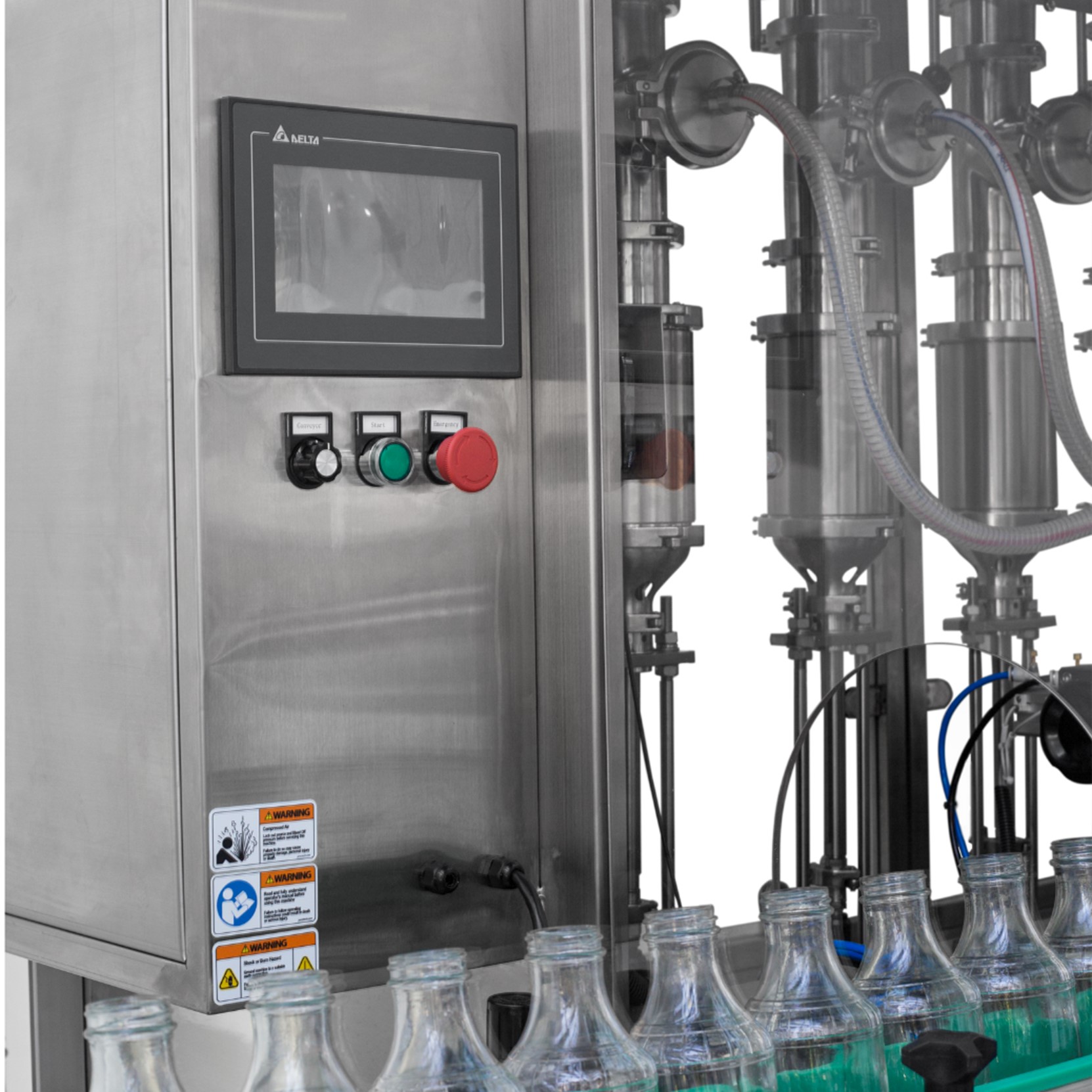

Bảng điều khiển

Định nghĩa và chức năng

Bảng điều khiển là giao diện thông qua đó người vận hành thiết lập và giám sát các thông số của máy chiết rót. Nó cho phép điều chỉnh thể tích rót, tốc độ và các chi tiết vận hành khác.

Các tính năng và tùy chỉnh có sẵn

Màn hình cảm ứng hoặc điều khiển vật lý
Thể tích điền có thể điều chỉnh
Kiểm soát tốc độ
Tùy chỉnh có thể lập trình
Dừng khẩn cấp

Những thách thức và giải pháp trong Máy chiết rót Piston

Sự thay đổi độ nhớt

Sự thay đổi độ nhớt trong các sản phẩm lỏng hoặc bán lỏng có thể ảnh hưởng đến độ chính xác của quá trình chiết rót. Các sản phẩm đặc hơn hoặc nhớt hơn có thể yêu cầu cách xử lý khác so với các sản phẩm loãng hơn.

Sử dụng piston chuyên dụng được thiết kế để xử lý các độ nhớt khác nhau.

Sử dụng vòi phun có thể điều chỉnh để phù hợp với các sản phẩm có độ đặc khác nhau.

Làm sạch và khử trùng

Tầm quan trọng của việc giữ vệ sinh trong máy chiết rót

Vệ sinh là rất quan trọng trong các ngành công nghiệp như dược phẩm, thực phẩm và mỹ phẩm. Sự tích tụ cặn hoặc làm sạch không đầy đủ có thể dẫn đến ô nhiễm.

Phương pháp và thiết bị làm sạch

Thiết kế máy với vật liệu và hoàn thiện hợp vệ sinh, chẳng hạn như thép không gỉ.
Chọn vật liệu cho piston, vòi phun và các bộ phận khác có khả năng chống ăn mòn và dễ làm sạch.
Triển khai hệ thống làm sạch tại chỗ (CIP) để làm sạch tự động và kỹ lưỡng.

Chuyển đổi và linh hoạt

Việc chuyển đổi nhanh chóng giữa các sản phẩm khác nhau là điều cần thiết để đảm bảo tính linh hoạt và hiệu quả hoạt động.
Thiết kế máy với các cài đặt có thể điều chỉnh dễ dàng cho các khối lượng chiết rót khác nhau.
Sử dụng các bộ phận thay đổi nhanh, chẳng hạn như điều chỉnh không cần dụng cụ cho pít-tông và vòi phun.
Sử dụng hệ thống điều khiển tiên tiến cho phép lập trình lại và quản lý công thức dễ dàng.

Kết luận

Tóm lại, máy chiết rót piston là công cụ không thể thiếu trong bối cảnh sản xuất, tạo điều kiện thuận lợi cho quá trình rót chính xác và hiệu quả cho các sản phẩm lỏng và bán lỏng. Các loại máy rót piston đa dạng, bao gồm cấu hình một đầu và nhiều đầu, đáp ứng nhu cầu sản xuất khác nhau của các ngành công nghiệp bao gồm dược phẩm, thực phẩm và đồ uống, mỹ phẩm, v.v.

Các thành phần cơ bản của những máy này, chẳng hạn như piston, xi lanh, vòi phun, phễu và bảng điều khiển, hoạt động hài hòa để đảm bảo khối lượng chiết rót chính xác, tính linh hoạt và tuân thủ các tiêu chuẩn vệ sinh. Thiết kế phức tạp và sự tích hợp chu đáo của các bộ phận này góp phần mang lại độ tin cậy và thành công của máy chiết rót piston trên các ứng dụng khác nhau.

Tầm quan trọng của máy chiết rót piston nằm ở khả năng mang lại tính nhất quán, hiệu quả và độ chính xác, cuối cùng ảnh hưởng đến chất lượng sản phẩm và quy trình sản xuất tổng thể. Chúng đóng vai trò quan trọng trong việc đáp ứng nhu cầu của dây chuyền sản xuất tốc độ cao, thích ứng với các độ nhớt khác nhau của sản phẩm và tuân thủ các tiêu chuẩn vệ sinh nghiêm ngặt.

Nhìn về phía trước, tương lai của máy chiết rót piston có những tiến bộ đầy hứa hẹn. Việc tích hợp tự động hóa, điều khiển tiên tiến, công nghệ IoT và đổi mới vật liệu phản ánh cam kết của ngành trong việc cải tiến liên tục. Khi các nhà sản xuất nỗ lực đạt được hiệu quả sử dụng năng lượng và tính bền vững, máy chiết rót piston có thể sẽ phát triển, góp phần thực hiện sản xuất xanh hơn và tiết kiệm tài nguyên hơn.
