Giới thiệu về Máy ép vòng bi: Chức năng và tính năng

Giới thiệu

Định nghĩa máy ép vòng bi

Máy ép vòng bi, còn được gọi đơn giản là máy ép hoặc công cụ lắp đặt vòng bi, là một thiết bị cơ khí được thiết kế để tác dụng lực có kiểm soát để ép vòng bi lên trục hoặc vào vỏ.

Tầm quan trọng của máy ép vòng bi trong các ngành công nghiệp khác nhau

Máy ép vòng bi đóng một vai trò quan trọng trong các ngành công nghiệp khác nhau có liên quan đến máy móc, bao gồm ô tô, hàng không vũ trụ, sản xuất, xây dựng, v.v.

Máy ép vòng bi đảm bảo lắp đặt vòng bi chính xác và đồng đều, điều này rất cần thiết để duy trì sự liên kết và chức năng thích hợp của các bộ phận máy móc quay. Việc lắp đặt đúng cách giúp giảm nguy cơ hỏng vòng bi sớm và thời gian ngừng hoạt động tốn kém.

Máy ép vòng bi là công cụ không thể thiếu trong các ngành công nghiệp phụ thuộc vào máy móc, mang lại độ chính xác, hiệu quả, an toàn và tiết kiệm chi phí trong quá trình lắp đặt vòng bi.

Chức năng của máy ép vòng bi

Giải thích mục đích chính của máy ép vòng bi

Mục đích chính của máy ép vòng bi là tạo điều kiện thuận lợi cho việc lắp đặt vòng bi lên trục hoặc vào vỏ với độ chính xác cao. Vòng bi là bộ phận thiết yếu trong máy móc vì chúng cho phép trục quay trơn tru và hiệu quả đồng thời hỗ trợ tải trọng và giảm ma sát.

Việc lắp đặt vòng bi đúng cách là rất quan trọng để đảm bảo tuổi thọ, hiệu suất và an toàn của máy móc. Máy ép vòng bi phục vụ mục đích này bằng cách cung cấp lực có kiểm soát để ép vòng bi vào vị trí được chỉ định.

Máy ép vòng bi hoạt động như thế nào

Máy ép vòng bi tự động hóa và hợp lý hóa quy trình lắp đặt vòng bi, mang lại độ chính xác, hiệu quả và tính nhất quán trong các ứng dụng công nghiệp khác nhau. Bằng cách áp dụng lực có kiểm soát và đảm bảo sự liên kết phù hợp để ép vòng bi vào các trục hay vỏ với độ chính xác cao.

Tổng quan về các thành phần và cơ chế

Máy ép vòng bi kết hợp các bộ phận và cơ chế này để cung cấp một giải pháp mạnh mẽ và đáng tin cậy cho việc lắp đặt vòng bi chính xác trong các ứng dụng công nghiệp khác nhau.

Khung cung cấp hỗ trợ cấu trúc cho máy ép vòng bi. Nó thường được làm bằng vật liệu chắc chắn như thép hoặc gang để chịu được lực sinh ra trong quá trình ép.

Cơ cấu ép có nhiệm vụ tác dụng lực có kiểm soát để ép ổ trục vào trục hoặc vào vỏ. Có một số loại cơ cấu ép được sử dụng trong máy ép vòng bi, bao gồm thủy lực, khí nén, cơ khí hoặc kết hợp các loại này. Máy ép thủy lực rất phổ biến do khả năng cung cấp lực cao với khả năng điều khiển chính xác.

Dụng cụ dùng để chỉ các bộ phận chuyên dụng được sử dụng để giữ và hỗ trợ các bộ phận ổ trục và khớp nối trong quá trình ép. Điều này có thể bao gồm các trục gá, bộ chuyển đổi, khuôn dập hoặc đồ gá được thiết kế để phù hợp với các kích cỡ và loại vòng bi khác nhau. Dụng cụ đảm bảo sự căn chỉnh và định vị phù hợp của ổ trục để lắp đặt chính xác.

Máy ép ổ trục hiện đại có thể có hệ thống điều khiển điện tử hoặc máy tính để giám sát và điều chỉnh hoạt động ép. Hệ thống điều khiển nâng cao có thể cung cấp các cài đặt có thể lập trình cho các tình huống lắp đặt vòng bi khác nhau.

Máy ép vòng bi được trang bị các tính năng an toàn để bảo vệ người vận hành và ngăn ngừa tai nạn trong quá trình vận hành. Bao gồm các bộ phận bảo vệ an toàn, nút dừng khẩn cấp, hệ thống khóa liên động và van giảm áp để đảm bảo vận hành an toàn và giảm thiểu rủi ro liên quan đến các ứng dụng áp suất cao.

Quy trình từng bước ép vòng bi

Việc lắp vòng bi thực hiện qua các bước:

Chuẩn bị ổ trục và trục hoặc vỏ nơi lắp ổ trục. Cần làm sạch và bôi trơn ổ trục cũng như đảm bảo rằng các bề mặt tiếp xúc sạch sẽ và không có mảnh vụn.

Thiết lập theo thông số kỹ thuật và yêu cầu ứng dụng, phù hợp với kích thước và loại ổ trục được lắp đặt.

Ổ trục được định vị trên trục hoặc vào vỏ, đảm bảo sự căn chỉnh và định hướng thích hợp. Trong một số trường hợp, ổ trục có thể cần được làm nóng hoặc làm mát trước để tạo thuận lợi cho quá trình lắp đặt, đặc biệt đối với các khớp nối có độ nhiễu trong đó ổ trục và bộ phận tiếp nối có dung sai chặt chẽ.

Tác dụng lực: Khi vòng bi đã vào đúng vị trí, bắt đầu thao tác ép. Tùy thuộc vào thiết kế của máy, lực có thể được tác dụng bằng tay, thủy lực, khí nén hoặc thông qua sự kết hợp của các cơ cấu. Máy tác dụng lực có kiểm soát lên ổ trục, ép dần dần nó vào đúng vị trí.

Sau khi hoàn tất thao tác nhấn, người vận hành sẽ xác minh việc lắp đặt để đảm bảo rằng ổ trục được đặt đúng cách và an toàn.

Hoàn thiện: Sau khi xác minh việc lắp đặt ổ trục, mọi chất bôi trơn hoặc chất gây ô nhiễm dư thừa sẽ được làm sạch và máy móc sẽ được lắp ráp lại nếu cần

Ưu điểm của việc sử dụng máy ép vòng bi

Ưu điểm của việc sử dụng máy ép vòng bi bao gồm độ chính xác, hiệu quả, tính linh hoạt, tính nhất quán, an toàn, tiết kiệm chi phí và kiểm soát chất lượng nâng cao, khiến chúng trở thành công cụ không thể thiếu trong các ngành công nghiệp phụ thuộc vào lắp ráp, bảo trì và sửa chữa máy móc.

Độ chính xác: Máy ép vòng bi cung cấp khả năng kiểm soát chính xác lực ép, đảm bảo lắp đặt vòng bi chính xác và nhất quán lên trục hoặc vào vỏ. Những điều này rất quan trọng đối với hiệu suất và tuổi thọ của máy móc.

Tiết kiệm thời gian: Máy ép vòng bi tự động hóa quá trình lắp đặt, giảm đáng kể thời gian và nhân công so với phương pháp thủ công. Người vận hành có thể lắp vòng bi một cách nhanh chóng và dễ dàng, cho phép lắp ráp, bảo trì và sửa chữa máy móc nhanh hơn.

Tính nhất quán: Với máy ép vòng bi, các thông số lắp đặt như lực ép, tốc độ và căn chỉnh có thể được kiểm soát và duy trì chính xác trong suốt quá trình. Đảm bảo tính đồng nhất trong việc lắp đặt vòng bi, giảm nguy cơ sai sót, khiếm khuyết hoặc hư hỏng sớm do lắp đặt không đúng cách.

Các loại máy ép vòng bi

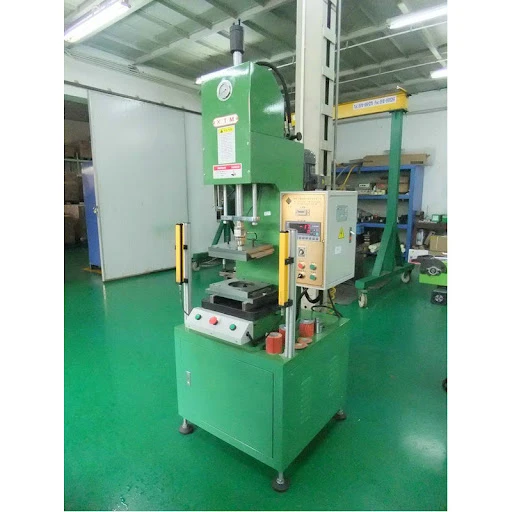

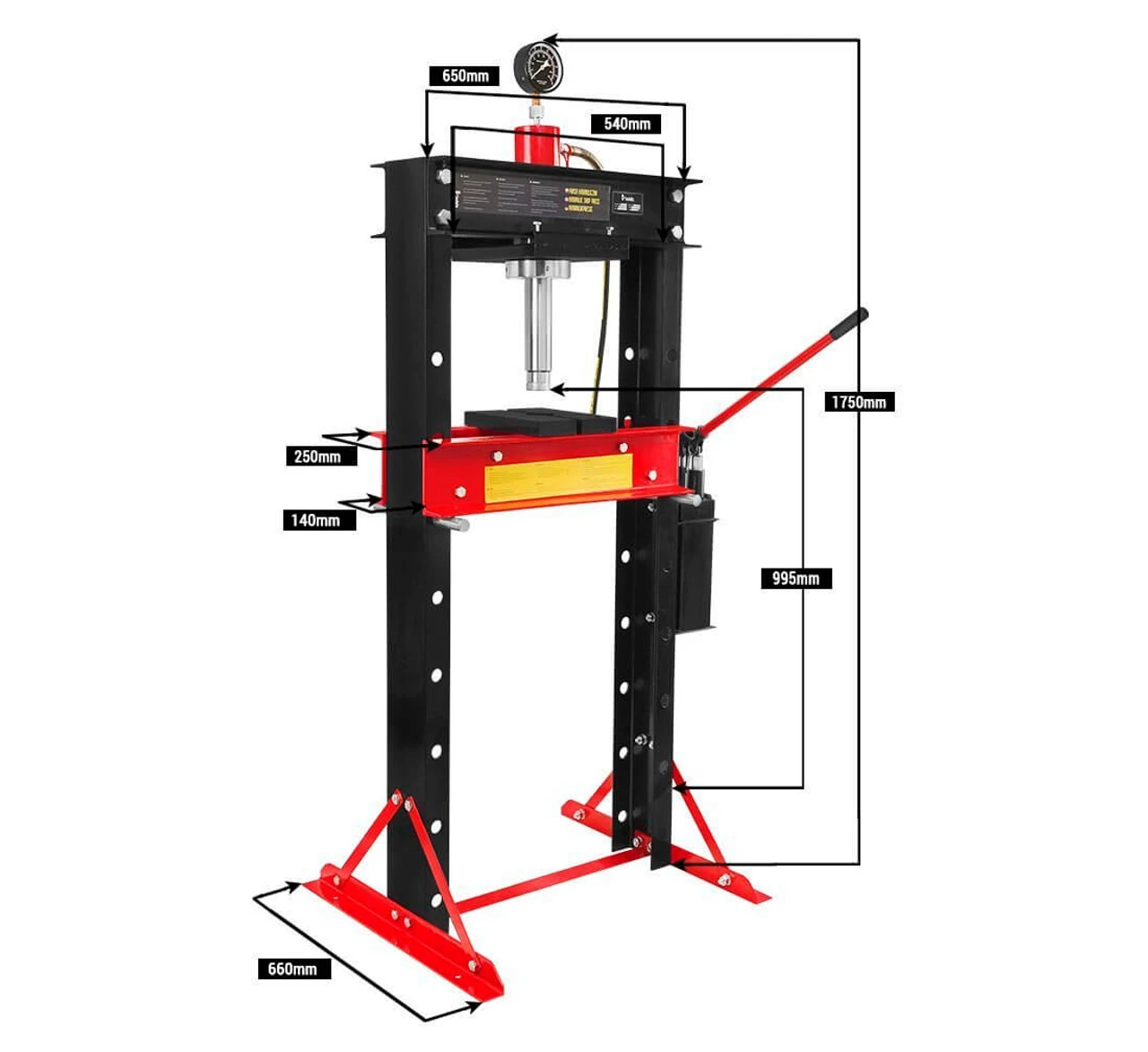

Máy ép vòng bi thủy lực.

Máy ép vòng bi thủy lực tận dụng hệ thống thủy lực để cung cấp lực được kiểm soát cho việc ép vòng bi. Các hệ thống này mang lại những lợi ích như khả năng chịu lực cao, điều khiển chính xác, khả năng điều chỉnh, an toàn, vận hành trơn tru và độ tin cậy, khiến chúng rất phù hợp cho các ứng dụng lắp đặt vòng bi khác nhau trong môi trường công nghiệp.

Mô tả hệ thống thủy lực và lợi ích của nó.

Khi người vận hành bắt đầu thao tác ép, bơm thủy lực sẽ tạo ra áp suất, đẩy chất lỏng thủy lực vào xi lanh. Các xi lanh thủy lực tác dụng lực lên cơ cấu ép lực này sẽ truyền lực tới ổ trục đang được lắp đặt. Việc kiểm soát lượng lực tác dụng bằng cách điều chỉnh áp suất trong hệ thống thủy lực bằng van điều khiển áp suất.

Lợi ích của hệ thống thủy lực:

·       Lực lớn: Hệ thống thủy lực có thể tạo ra lực lớn, khiến chúng phù hợp cho các hoạt động ép đòi hỏi áp suất lớn.

·       Điều khiển chính xác: Hệ thống thủy lực cung cấp khả năng kiểm soát chính xác lượng lực tác dụng, cho phép người vận hành đạt được kết quả chính xác và nhất quán.

·       Khả năng điều chỉnh: Hệ thống thủy lực có thể điều chỉnh được, cho phép người vận hành thay đổi áp suất và lực theo yêu cầu của các nhiệm vụ lắp đặt vòng bi khác nhau.

·       An toàn: Hệ thống thủy lực tích hợp các tính năng an toàn như van giảm áp giúp chống quá tải và đảm bảo vận hành an toàn.

Các ứng dụng và ngành công nghiệp sử dụng máy ép vòng bi thủy lực

Máy ép vòng bi thủy lực tìm thấy các ứng dụng trong nhiều ngành công nghiệp khác nhau:

Công nghiệp ô tô:

Lắp ráp động cơ, hộp số và các bộ phận truyền động.

Lắp đặt vòng bi trong trục bánh xe, trục và hệ thống treo.

Sản xuất các bộ phận ô tô như bánh răng, trục và vòng bi.

Ngành công nghiệp hàng không vũ trụ:

Lắp ráp động cơ máy bay, hệ thống càng đáp và các bộ phận điều khiển chuyến bay.

Lắp đặt vòng bi trong kết cấu máy bay, cụm thiết bị hạ cánh và hệ thống cánh quạt.

Sản xuất các bộ phận hàng không vũ trụ yêu cầu lắp đặt vòng bi chính xác.

Sản xuất máy móc và thiết bị hạng nặng:

Lắp ráp các thiết bị xây dựng như máy xúc, máy ủi, cần cẩu.

Lắp đặt vòng bi trong máy móc công nghiệp bao gồm máy ép, tua bin và máy phát điện.

Sản xuất các bộ phận máy móc hạng nặng như hộp số, con lăn và trục.

Cơ sở sản xuất và chế tạo:

Lắp đặt vòng bi trong hệ thống băng tải, máy móc sản xuất, thiết bị robot.

Lắp ráp các hệ thống tự động hóa công nghiệp, bao gồm robot, máy gắp và đặt và máy CNC.

Sản xuất các bộ phận dây chuyền sản xuất yêu cầu lắp đặt ổ trục chính xác.

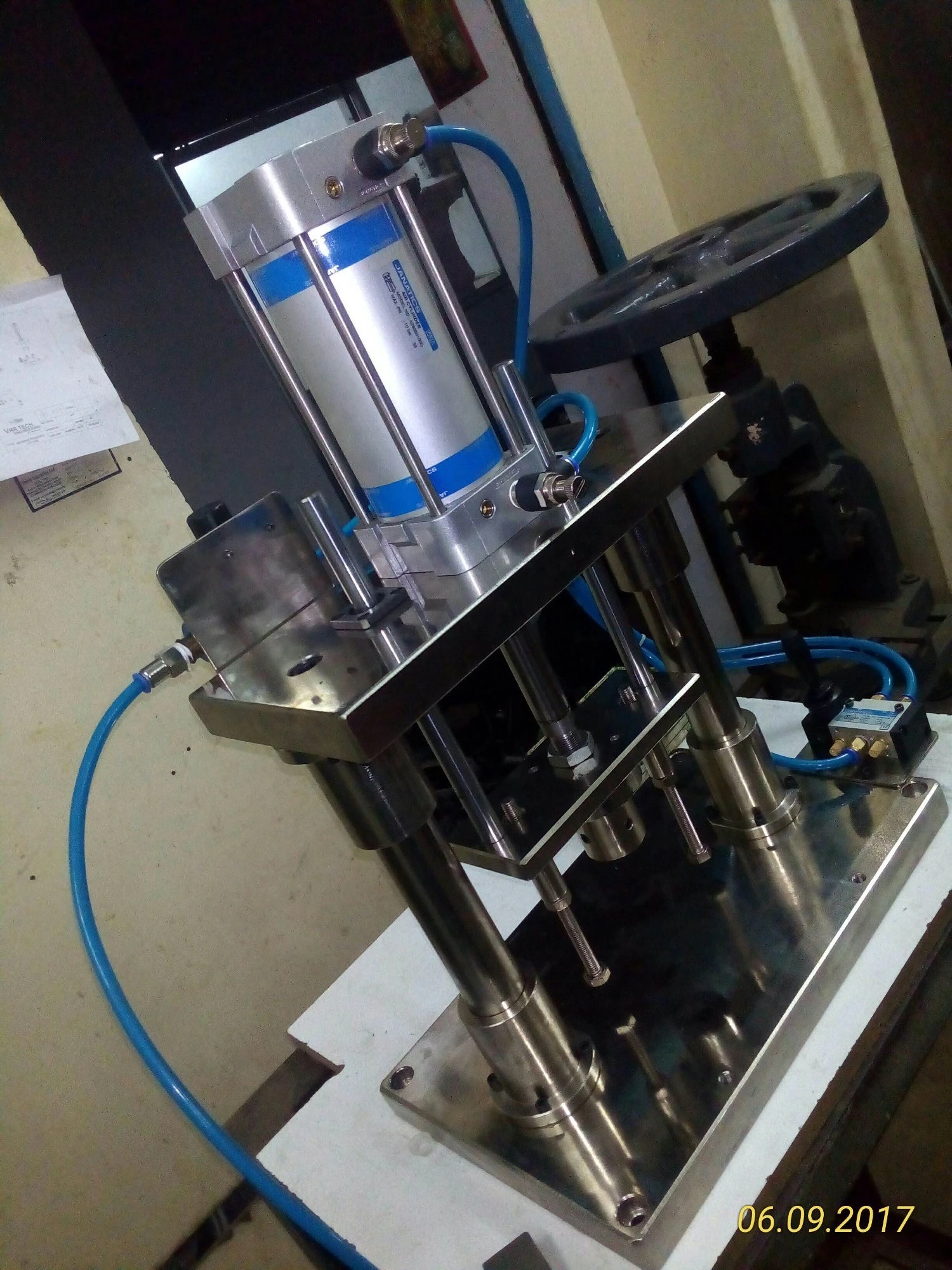

Máy ép vòng bi khí nén

Máy ép vòng bi khí nén sử dụng hệ thống khí nén để tác dụng lực có kiểm soát để ép vòng bi lên trục hoặc vào vỏ.

Giải thích về hệ thống khí nén và ưu điểm của nó

Khi máy nén sẽ khởi động, nén không khí và lưu trữ vào bình khí. Khí nén sau đó được dẫn tới các xi lanh khí nén thông qua các van điều khiển.

Các xi lanh khí nén kéo dài hoặc rút lại dựa trên hướng của luồng không khí, tác dụng lực lên cơ cấu ép, chẳng hạn như ram hoặc pít tông, truyền lực tới ổ trục đang được lắp đặt. Người vận hành có thể kiểm soát lượng lực tác dụng bằng cách điều chỉnh áp suất không khí trong hệ thống khí nén bằng van điều khiển áp suất.

Ưu điểm của hệ thống khí nén:

Vận hành nhanh: Hệ thống khí nén có thời gian phản hồi nhanh, khiến chúng trở nên lý tưởng cho các ứng dụng yêu cầu vận hành nhanh hoặc vận hành tốc độ cao.

Khả năng điều chỉnh: Hệ thống khí nén cho phép dễ dàng điều chỉnh lực tác dụng bằng cách điều chỉnh áp suất không khí. Điều này mang lại sự linh hoạt để thích ứng với các yêu cầu lắp đặt vòng bi khác nhau.

Vận hành sạch: Hệ thống khí nén sử dụng không khí làm chất lỏng làm việc, mang lại khả năng vận hành sạch và thân thiện với môi trường so với hệ thống thủy lực sử dụng chất lỏng gốc dầu.

An toàn: Hệ thống khí nén vốn đã an toàn vì chúng không gây nguy cơ rò rỉ chất lỏng hoặc ô nhiễm liên quan đến hệ thống thủy lực. Chúng cũng được tích hợp các tính năng an toàn như van giảm áp để tránh quá tải.

Hiệu quả về chi phí: Hệ thống khí nén thường tiết kiệm chi phí hơn khi lắp đặt và bảo trì so với hệ thống thủy lực vì chúng yêu cầu các bộ phận đơn giản hơn và không phụ thuộc vào chất lỏng thủy lực đắt tiền.

Các ngành công nghiệp và ứng dụng sử dụng máy ép ổ trục khí nén

Máy ép vòng bi khí nén tìm thấy các ứng dụng trong nhiều ngành công nghiệp khác nhau

Công nghiệp sản xuất:

Lắp ráp máy móc, thiết bị như động cơ, máy bơm, máy nén.

Lắp đặt vòng bi trong hệ thống tự động hóa công nghiệp, băng tải và thiết bị xử lý vật liệu.

Sản xuất các linh kiện dây chuyền sản xuất yêu cầu lắp đặt ổ trục chính xác.

Công nghiệp ô tô:

Lắp ráp các bộ phận của ô tô như động cơ, hộp số và hệ thống lái.

Lắp đặt vòng bi trong khung gầm ô tô, trục bánh xe và hệ thống treo.

Sản xuất các bộ phận, linh kiện ô tô yêu cầu lắp đặt ổ trục chính xác.

Tính năng của máy ép vòng bi

Tổng quan về các tính năng phổ biến có ở máy ép vòng bi

Tính năng phổ biến ở máy ép vòng bi bao gồm:

·       Tính năng an toàn: Bảo vệ, nút dừng khẩn cấp, hệ thống khóa liên động và van giảm áp đảm bảo vận hành an toàn cho người vận hành.

·       Khả năng điều chỉnh: Các cài đặt để điều chỉnh lực ép, tốc độ, chiều dài hành trình và căn chỉnh để phù hợp với các kích cỡ và loại vòng bi khác nhau.

·       Dễ sử dụng: Giao diện thân thiện với người dùng, điều khiển trực quan và các tính năng thiết kế tiện dụng để vận hành hiệu quả và thoải mái.

·       Tính linh hoạt: Có khả năng xử lý các cấu hình, vật liệu và kích cỡ vòng bi khác nhau, khiến chúng phù hợp với nhiều ứng dụng khác nhau.

·       Tính năng bảo trì: Dễ dàng truy cập vào các bộ phận để kiểm tra, làm sạch và bảo trì nhằm đảm bảo hiệu suất và tuổi thọ tối ưu.

Những tính năng này góp phần chung vào hiệu quả, độ chính xác và an toàn của máy ép vòng bi, khiến chúng trở thành thiết bị thiết yếu trong các ngành đòi hỏi lắp đặt vòng bi chính xác.

Cơ chế kiểm soát áp suất và lực

Hệ thống thủy lực hoặc khí nén để áp dụng lực có kiểm soát. Bộ điều chỉnh áp suất và van để điều chỉnh lực theo thông số kỹ thuật của ổ trục. Đồng hồ đo áp suất hoặc cảm biến để theo dõi lực tác dụng trong quá trình lắp đặt.

Tính năng an toàn và biện pháp phòng ngừa

Tấm chắn và tấm chắn an toàn để bảo vệ người vận hành khỏi các bộ phận chuyển động và có nút dừng khẩn cấp để ngừng hoạt động ngay lập tức.

Hệ thống khóa liên động để ngăn chặn hoạt động khi không có thiết bị bảo vệ an toàn,

van giảm áp để tránh quá tải và đảm bảo vận hành an toàn.

Kiểm soát độ chính xác và độ chính xác

Có thể điều chỉnh cài đặt tốc độ và hành trình để kiểm soát chính xác các thao tác nhấn.

Các công cụ hỗ trợ định vị như hướng dẫn bằng laser hoặc thiết bị đọc kỹ thuật số để đảm bảo căn chỉnh chính xác.

Cảm biến tải trọng hoặc cảm biến lực để đo và xác minh lực tác dụng.

Hệ thống phản hồi để cung cấp dữ liệu thời gian thực về các thông số ép.

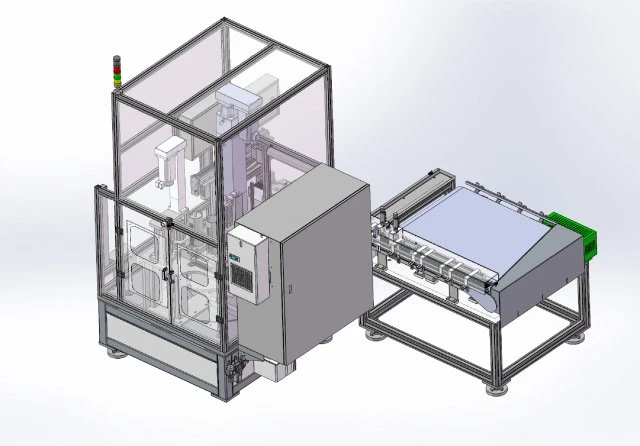

Tính năng và công nghệ tiên tiến trên máy ép ổ trục hiện đại

Máy ép vòng bi hiện đại thường được tích hợp các tính năng và công nghệ tiên tiến để nâng cao hiệu quả, độ chính xác và năng suất

Cảm biến tải trọng và cảm biến lực: Cảm biến tải trọng và cảm biến lực tích hợp đo lực tác dụng trong quá trình ép, cung cấp phản hồi theo thời gian thực để đảm bảo lắp đặt vòng bi chính xác.

Tích hợp điều khiển số máy tính (CNC)

Tích hợp điều khiển số máy tính (CNC) để vận hành tự động và cài đặt lập trình.

Giao diện màn hình cảm ứng để vận hành trực quan và lập trình thân thiện với người dùng.

Các thuật toán nâng cao để tối ưu hóa các thông số ép dựa trên thông số vòng bi.

Khả năng tải và dỡ hàng tự động

Hệ thống băng tải hoặc cánh tay robot để tự động tải và dỡ vòng bi.

Hệ thống thị giác để xác định và định vị vòng bi một cách chính xác trước khi ép.

Bộ thay đổi công cụ tự động để thiết lập và điều chỉnh công cụ nhanh chóng.

Giám sát và chẩn đoán từ xa

Khả năng truy cập từ xa để theo dõi trạng thái và hiệu suất của máy từ xa.

Công cụ chẩn đoán để khắc phục sự cố và xác định nhu cầu bảo trì.

Khả năng kết nối với nền tảng IoT (Internet vạn vật công nghiệp) để bảo trì dự đoán và phân tích dữ liệu.

Những lưu ý khi lựa chọn máy ép vòng bi

Các yếu tố cần xem xét khi lựa chọn máy ép vòng bi

Việc lựa chọn máy ép vòng bi phù hợp đòi hỏi phải xem xét cẩn thận một số yếu tố để đảm bảo nó đáp ứng nhu cầu cụ thể của bạn và mang lại hiệu suất tối ưu. Các yếu tố cần thiết như lực ép và công suất máy; cơ chế ép của máy; độ chính xác máy có thể thực hiện.

Yêu cầu ứng dụng cụ thể

Xác định loại và kích cỡ vòng bi bạn sẽ làm việc. Xác định lực và độ chính xác cần thiết cho thao tác ép.

Xem xét mọi tính năng hoặc khả năng cần thiết cho ứng dụng của bạn, chẳng hạn như tải/dỡ hàng tự động hoặc tích hợp với hệ thống CNC.

Hạn chế về quy mô và công suất

Đánh giá không gian có sẵn trong cơ sở của bạn để chứa máy. Đảm bảo công suất của máy phù hợp với kích thước và trọng lượng của vòng bi bạn sẽ xử lý.

Xem xét các yếu tố như diện tích sàn, chiều cao trần và khả năng tiếp cận để bảo trì và vận hành.

Cân nhắc ngân sách

Xác định ngân sách của bạn để mua máy, bao gồm mọi chi phí bổ sung cho việc lắp đặt, đào tạo và bảo trì. So sánh giá của các mẫu mã và nhãn hiệu khác nhau để tìm ra giá trị tốt nhất cho khoản đầu tư của bạn. Xem xét chi phí vận hành dài hạn, bao gồm tiêu thụ năng lượng, bảo trì và thời gian ngừng hoạt động có thể xảy ra.

So sánh các mô hình và thương hiệu khác nhau

Nghiên cứu và so sánh các mẫu mã, nhãn hiệu khác nhau hiện có trên thị trường.

Xem xét các yếu tố như chất lượng xây dựng, danh tiếng, phạm vi bảo hành và hỗ trợ sau bán hàng. Đánh giá các tính năng, khả năng và thông số kỹ thuật của từng máy để xác định máy nào đáp ứng tốt nhất yêu cầu của bạn.

Thông số kỹ thuật chính và chi tiết kỹ thuật

Hãy chú ý đến các thông số kỹ thuật chính để xác minh rằng thông số kỹ thuật của máy phù hợp với yêu cầu ứng dụng và mong đợi về hiệu suất của bạn.

Xem xét các tính năng bổ sung như giao diện hệ thống điều khiển, tính năng an toàn và khả năng tương thích với dụng cụ và phụ kiện.

Đánh giá và phản hồi của khách hàng

Đọc đánh giá và lời chứng thực của khách hàng để đánh giá trải nghiệm của người dùng với các mẫu mã và nhãn hiệu khác nhau.

Tìm kiếm phản hồi về độ tin cậy, hiệu suất, tính dễ sử dụng và hỗ trợ khách hàng

Kết luận

Máy ép vòng bi là công cụ không thể thiếu trong các ngành công nghiệp nơi việc lắp đặt vòng bi chính xác là điều cần thiết để đảm bảo hiệu suất đáng tin cậy của máy móc và thiết bị. Bằng cách cung cấp lực được kiểm soát, độ chính xác và an toàn, những máy này góp phần nâng cao hiệu quả, tuổi thọ và chất lượng của hoạt động công nghiệp.

Đầu tư vào máy ép vòng bi chất lượng cao sẽ đảm bảo hiệu suất tối ưu, giảm thời gian ngừng hoạt động và nâng cao năng suất chung của các quy trình công nghiệp.

Tầm quan trọng và chức năng của máy ép vòng bi

Máy ép vòng bi hoạt động bằng cách tác dụng lực được điều khiển thông qua các cơ cấu thủy lực, khí nén hoặc cơ khí. Chúng có công cụ chuyên dụng, hệ thống điều khiển chính xác và các tính năng an toàn để đảm bảo lắp đặt vòng bi chính xác và an toàn.

Máy ép vòng bi là những công cụ quan trọng trong các ngành công nghiệp khác nhau để lắp đặt chính xác vòng bi lên trục hoặc vào vỏ
