Máy ép bát phốt cần kiểm soát những thông số gì để đạt độ chính xác cao?

Máy ép bát phốt đóng vai trò quan trọng trong việc đảm bảo độ kín, độ bền và tuổi thọ của cụm chi tiết trong dây chuyền sản xuất xe máy điện. Tuy nhiên, để đạt được độ chính xác cao và chất lượng đồng đều giữa các sản phẩm, việc kiểm soát các thông số vận hành của máy ép là yếu tố vô cùng quan trọng.

Chỉ một sai lệch nhỏ về lực ép, hành trình hoặc độ đồng tâm cũng có thể dẫn đến hiện tượng lệch phốt, rò rỉ dầu, giảm tuổi thọ sản phẩm hoặc tăng tỷ lệ hàng lỗi. Vậy máy ép bát phốt cần kiểm soát những thông số nào để đảm bảo hiệu quả sản xuất và chất lượng lắp ráp? Hãy cùng CNC VINA tìm hiểu chi tiết ở bài viết dưới đây nhé.

1. Tầm quan trọng của việc kiểm soát thông số máy ép bát phốt

Bát phốt thường được lắp theo phương pháp ép chặt (Press Fit), trong đó đường kính ngoài của bát phốt lớn hơn một lượng rất nhỏ so với đường kính lỗ lắp. Quá trình ép yêu cầu độ chính xác cao để:

• Đảm bảo độ kín khít giữa bát phốt và chi tiết lắp ghép.
• Ngăn ngừa hiện tượng rò rỉ dầu hoặc mỡ bôi trơn.
• Hạn chế biến dạng phốt và hư hỏng chi tiết.
• Đảm bảo độ đồng tâm của cụm lắp ráp.
• Nâng cao tính ổn định và tuổi thọ sản phẩm.

Do đó, việc kiểm soát thông số máy ép không chỉ ảnh hưởng đến chất lượng sản phẩm mà còn quyết định hiệu suất của toàn bộ dây chuyền sản xuất.

1.1. Kiểm soát lực ép

Lực ép là thông số quan trọng nhất trong quá trình lắp bát phốt, quyết định trực tiếp đến độ chính xác lắp ráp và chất lượng sản phẩm. Lực ép phải đủ lớn để đưa bát phốt vào đúng vị trí thiết kế nhưng không được vượt quá giới hạn cho phép gây biến dạng chi tiết.

Nếu lực ép quá nhỏ, bát phốt có thể không được ép hết hành trình, độ bám không đạt yêu cầu và dễ phát sinh hiện tượng rung động hoặc rò rỉ trong quá trình sử dụng. Ngược lại, lực ép quá lớn có thể làm biến dạng bát phốt, hư hỏng mép phốt hoặc gây nứt lỗ lắp.

Để đảm bảo chất lượng ổn định, các máy ép bát phốt hiện đại thường được trang bị loadcell hoặc cảm biến lực nhằm giám sát lực ép theo thời gian thực. Hệ thống sẽ tự động cảnh báo hoặc dừng máy khi giá trị lực nằm ngoài ngưỡng cài đặt, giúp giảm tỷ lệ lỗi và nâng cao độ tin cậy của quá trình lắp ráp.

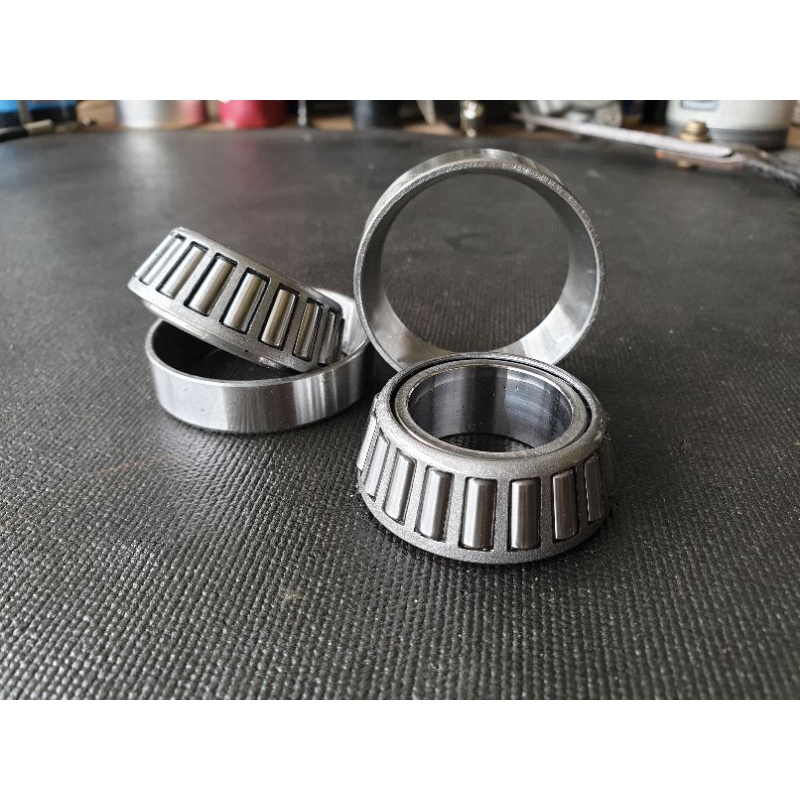

1.2. Kiểm soát hành trình ép

Hành trình ép là thông số quan trọng giúp đảm bảo bát phốt được lắp đúng vị trí theo thiết kế. Hành trình ép chính là khoảng cách di chuyển của đầu ép từ khi bắt đầu tiếp xúc đến khi bát phốt được ép hoàn toàn vào vị trí yêu cầu.

Nếu hành trình ép không đủ, bát phốt sẽ chưa được lắp hết vào lỗ ghép, dẫn đến sai lệch vị trí, giảm khả năng làm kín và ảnh hưởng đến tuổi thọ của sản phẩm. Trong một số trường hợp, phốt có thể bị lệch tâm hoặc phát sinh hiện tượng rò rỉ trong quá trình vận hành.

Ngược lại, nếu hành trình ép quá sâu, đầu ép có thể tạo áp lực quá mức lên bát phốt và chi tiết lắp ghép. Điều này dễ gây biến dạng bát phốt, hư hỏng môi phốt hoặc làm trầy xước, biến dạng bề mặt lắp ráp.

Để kiểm soát chính xác vị trí lắp ghép, các máy ép servo hiện đại thường được trang bị cảm biến hành trình có độ chính xác cao. Hệ thống sẽ giám sát liên tục vị trí đầu ép và tự động dừng khi đạt đến giá trị cài đặt, giúp đảm bảo mọi sản phẩm đều được ép đến đúng vị trí với độ lặp lại ổn định.

1.3. Kiểm soát độ đồng tâm

Độ đồng tâm giữa đầu ép, bát phốt và chi tiết lắp ghép là yếu tố quan trọng ảnh hưởng trực tiếp đến độ chính xác của quá trình ép. Ngay cả khi lực ép và hành trình đều đạt yêu cầu, sản phẩm vẫn có thể bị lỗi nếu các chi tiết không được căn chỉnh đồng trục với nhau.

Khi hệ thống bị lệch tâm, lực ép sẽ phân bố không đồng đều lên bề mặt bát phốt, khiến bát phốt bị nghiêng hoặc ép lệch khỏi vị trí thiết kế. Điều này không chỉ làm giảm khả năng làm kín mà còn gây mài mòn không đều trong quá trình vận hành, làm giảm tuổi thọ của phốt và tăng nguy cơ rò rỉ dầu hoặc chất bôi trơn.

Ngoài ra, tình trạng lệch tâm còn có thể làm trầy xước bề mặt lắp ghép, biến dạng mép phốt hoặc khiến sản phẩm không đạt yêu cầu chất lượng ngay từ khâu lắp ráp.

Để đảm bảo độ đồng tâm ổn định, doanh nghiệp cần thiết kế đồ gá định vị chính xác, kiểm tra định kỳ độ đảo của đầu ép và trục dẫn hướng, đồng thời sử dụng chốt định vị hoặc bạc dẫn hướng phù hợp. Đối với các hệ thống tự động hóa hiện đại, camera vision hoặc cảm biến vị trí cũng có thể được tích hợp để phát hiện sớm các sai lệch và nâng cao độ chính xác lắp ráp.

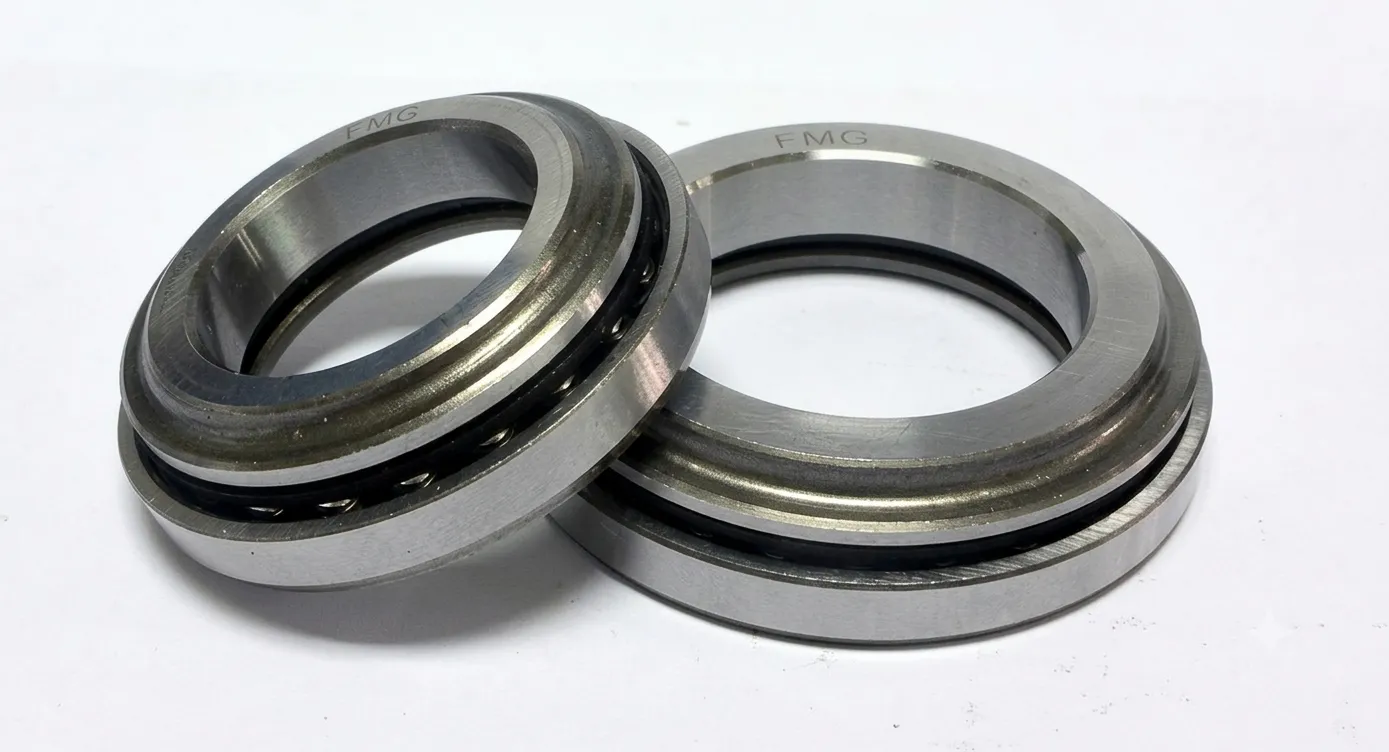

1.4. Kiểm soát tốc độ ép

Tốc độ ép là một trong những thông số ảnh hưởng trực tiếp đến độ ổn định và chất lượng lắp ráp bát phốt. Trên thực tế, nhiều doanh nghiệp chỉ tập trung vào lực ép mà chưa chú trọng đến việc tối ưu tốc độ chuyển động của đầu ép.

Khi tốc độ ép quá nhanh, đầu ép sẽ tạo ra lực va chạm lớn ngay tại thời điểm tiếp xúc với bát phốt. Điều này có thể làm biến dạng mép bát phốt, gây lệch vị trí lắp ghép hoặc làm tăng sai số về độ đồng tâm. Ngoài ra, tốc độ cao còn khiến hệ thống khó kiểm soát chính xác lực ép tại giai đoạn cuối của quá trình lắp ráp.

Ngược lại, nếu tốc độ ép quá chậm, mặc dù chất lượng có thể được đảm bảo nhưng thời gian chu kỳ sản xuất sẽ tăng lên, làm giảm năng suất và ảnh hưởng đến hiệu quả vận hành của dây chuyền.

Để cân bằng giữa chất lượng và năng suất, các máy ép servo hiện đại thường áp dụng chương trình điều khiển nhiều giai đoạn. Đầu ép sẽ di chuyển nhanh ở giai đoạn tiếp cận để rút ngắn thời gian chu kỳ, sau đó tự động giảm tốc khi bắt đầu ép bát phốt vào vị trí lắp ghép. Khi đạt đến lực hoặc vị trí cài đặt, hệ thống sẽ giữ lực ổn định trong một khoảng thời gian ngắn trước khi hoàn tất chu trình. Phương pháp này giúp giảm va đập, nâng cao độ chính xác lắp ráp và đảm bảo chất lượng sản phẩm đồng đều.

1.5. Kiểm soát hệ thống cấp phôi và kẹp giữ

Độ chính xác của máy ép không chỉ phụ thuộc vào lực ép hay hành trình ép mà còn chịu ảnh hưởng lớn từ hệ thống cấp phôi và cơ cấu kẹp giữ chi tiết. Nếu bát phốt hoặc sản phẩm không được đưa vào đúng vị trí trước khi ép, quá trình lắp ráp sẽ khó đạt được độ chính xác mong muốn dù máy ép hoạt động hoàn toàn bình thường.

Một số lỗi thường gặp trong quá trình cấp phôi bao gồm bát phốt bị xoay sai hướng, chi tiết lắp ghép đặt lệch vị trí hoặc cơ cấu kẹp giữ không đủ lực để cố định sản phẩm. Những sai lệch này có thể khiến bát phốt bị ép lệch tâm, không vào đúng vị trí thiết kế, làm giảm chất lượng lắp ráp và tăng tỷ lệ sản phẩm lỗi.

Để hạn chế các rủi ro trên, doanh nghiệp nên sử dụng hệ thống cấp phôi tự động có độ ổn định cao nhằm đảm bảo chi tiết luôn được cấp đúng hướng và đúng vị trí. Bên cạnh đó, việc trang bị cảm biến kiểm tra vị trí trước khi ép giúp phát hiện sớm các trường hợp đặt sai hoặc thiếu chi tiết. Đối với cơ cấu kẹp giữ, cần giám sát và kiểm soát lực kẹp phù hợp để đảm bảo sản phẩm được cố định chắc chắn trong suốt quá trình ép, từ đó nâng cao độ chính xác và tính ổn định của toàn bộ dây chuyền.

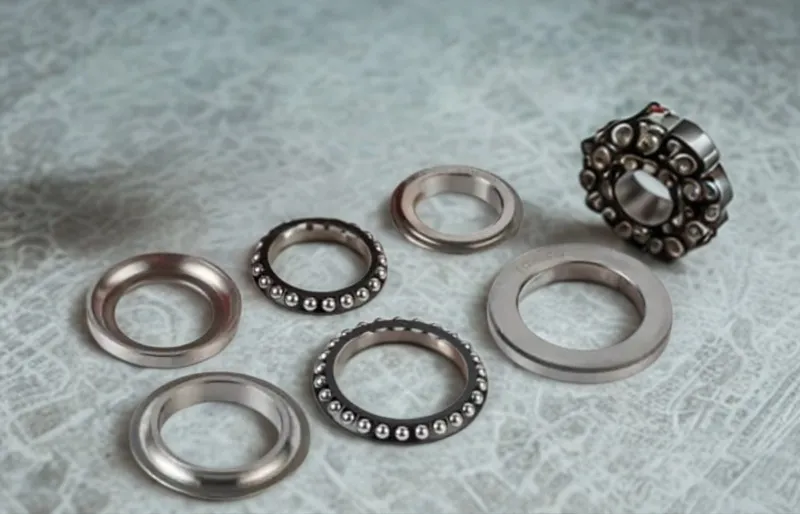

1.6. Kiểm soát điều kiện nhiệt độ và bôi trơn

Nhiệt độ môi trường và chất bôi trơn là hai yếu tố thường bị bỏ qua nhưng lại ảnh hưởng đáng kể đến độ ổn định của quá trình ép bát phốt. Khi nhiệt độ thay đổi, kích thước của bát phốt và lỗ lắp có thể thay đổi do hiện tượng giãn nở nhiệt. Mặc dù mức thay đổi rất nhỏ, nhưng đối với các chi tiết yêu cầu độ chính xác cao, sự chênh lệch này có thể làm thay đổi độ dôi lắp ghép và khiến lực ép thực tế khác với giá trị đã cài đặt.

Bên cạnh đó, chất bôi trơn có tác dụng giảm ma sát giữa bát phốt và lỗ lắp trong quá trình ép. Nếu lượng dầu hoặc mỡ bôi trơn không đồng đều giữa các sản phẩm, lực ma sát sẽ thay đổi, dẫn đến lực ép không ổn định và ảnh hưởng đến chất lượng lắp ráp. Trong một số trường hợp, bôi trơn quá ít có thể làm tăng nguy cơ trầy xước bề mặt, trong khi bôi trơn quá nhiều lại làm giảm độ bám của mối ghép.

Để đảm bảo quá trình ép diễn ra ổn định, doanh nghiệp cần kiểm soát nhiệt độ khu vực sản xuất, tiêu chuẩn hóa quy trình bôi trơn và thường xuyên theo dõi dữ liệu lực ép. Việc phân tích xu hướng lực ép theo thời gian cũng giúp phát hiện sớm các bất thường liên quan đến nhiệt độ hoặc chất bôi trơn, từ đó giảm thiểu lỗi và nâng cao chất lượng sản phẩm.

1.7. Hiệu chuẩn và bảo trì định kỳ

Để duy trì độ chính xác và độ ổn định của máy ép bát phốt trong thời gian dài, việc hiệu chuẩn và bảo trì định kỳ là yêu cầu không thể thiếu. Dù máy được thiết kế với độ chính xác cao, các bộ phận cơ khí và cảm biến vẫn có thể bị mài mòn hoặc sai lệch sau thời gian vận hành liên tục.

Các hạng mục cần được kiểm tra và hiệu chuẩn thường xuyên bao gồm loadcell đo lực, cảm biến hành trình, trục dẫn hướng, đồ gá định vị, hệ thống servo và các cơ cấu truyền động. Nếu các thiết bị này hoạt động không chính xác, giá trị lực ép hoặc vị trí ép thực tế có thể khác với thông số cài đặt, dẫn đến sản phẩm không đạt yêu cầu chất lượng.

Bên cạnh đó, cần theo dõi tình trạng mài mòn của đầu ép, độ rơ của các cơ cấu chuyển động và độ chính xác của hệ thống định vị để phát hiện sớm các dấu hiệu bất thường. Việc thực hiện bảo trì phòng ngừa theo kế hoạch giúp hạn chế sự cố ngoài ý muốn, giảm thời gian dừng máy, kéo dài tuổi thọ thiết bị và đảm bảo chất lượng sản phẩm luôn ổn định trong quá trình sản xuất.

2. Những lỗi thường gặp khi ép bát phốt

Trong quá trình lắp ráp bát phốt, chỉ cần một thông số vận hành không được kiểm soát đúng cũng có thể dẫn đến lỗi sản phẩm. Dưới đây là một số lỗi phổ biến thường gặp trên dây chuyền sản xuất:

• Bát phốt bị lệch tâm: Thường xảy ra khi đầu ép, đồ gá hoặc chi tiết lắp ghép không được căn chỉnh chính xác. Lỗi này làm giảm khả năng làm kín và tăng tốc độ mài mòn của phốt trong quá trình sử dụng.
• Bát phốt không ép hết hành trình: Nguyên nhân có thể do lực ép không đủ hoặc hành trình cài đặt chưa chính xác. Khi đó, bát phốt không nằm đúng vị trí thiết kế, ảnh hưởng đến độ kín và độ bền của cụm lắp ráp.
• Bề mặt lắp ghép bị trầy xước: Thường xuất phát từ ba via trên chi tiết, dụng cụ ép bị mòn hoặc quá trình ép bị lệch tâm. Các vết xước có thể làm giảm độ chính xác lắp ghép và tạo nguy cơ rò rỉ.
• Lực ép không ổn định: Do cảm biến đo lực không chính xác, hệ thống khí nén không ổn định hoặc sai lệch trong cấp phôi. Điều này khiến chất lượng sản phẩm không đồng đều giữa các chu kỳ sản xuất.
• Phốt bị biến dạng: Xảy ra khi lực ép quá lớn hoặc hành trình ép vượt quá giới hạn cho phép. Phốt bị biến dạng sẽ làm giảm khả năng làm kín và tuổi thọ sản phẩm.
• Tỷ lệ rò rỉ sau lắp ráp cao: Đây là lỗi tổng hợp có thể xuất phát từ nhiều nguyên nhân như lực ép không phù hợp, bát phốt bị lệch tâm, phốt bị hư hỏng hoặc kích thước lắp ghép không đạt yêu cầu.

Phần lớn các lỗi trên đều có thể được hạn chế bằng cách kiểm soát chặt chẽ các thông số quan trọng như lực ép, hành trình ép, độ đồng tâm và tình trạng của đồ gá. Việc ứng dụng cảm biến giám sát và hệ thống kiểm tra tự động cũng giúp phát hiện sớm sai lệch, giảm tỷ lệ hàng lỗi và nâng cao chất lượng sản xuất.

Máy ép bát phốt cần kiểm soát thông số lực ép, hành trình ép, độ đồng tâm, tốc độ ép và các điều kiện vận hành liên quan để đảm bảo độ chính xác cao trong quá trình lắp ráp. Việc giám sát chặt chẽ các thông số này giúp bát phốt được lắp đúng vị trí, hạn chế biến dạng và giảm nguy cơ rò rỉ trong quá trình sử dụng. Bên cạnh đó, các hệ thống cảm biến và thiết bị kiểm tra tự động cho phép phát hiện kịp thời những sai lệch phát sinh trong sản xuất. Khi được thiết lập và vận hành đúng cách, máy ép bát phốt có thể duy trì chất lượng ổn định, giảm tỷ lệ hàng lỗi và nâng cao hiệu quả sản xuất. Đây cũng là nền tảng quan trọng giúp doanh nghiệp đáp ứng các yêu cầu khắt khe về chất lượng trong ngành ô tô, xe máy và sản xuất công nghiệp hiện đại. Nếu bạn đang quan tâm đến máy ép bát phốt hoặc các sản phẩm máy tự động, hãy liên hệ ngay với CNC VINA để nhận được tư vấn phù hợp với sản phẩm của doanh nghiệp nhé.
