自動プログラム式ミシンのご紹介

CNC VINAが設計・製造する自動プログラム式ミシンは、縫製位置、縫製長さ、縫製本数などをあらかじめ設定し、一定の品質で縫製作業を自動化するために開発された設備です。従来のように作業者が製品ごとにミシンを操作し、縫製位置を手作業で調整する必要がなく、制御システム上で縫製条件や動作手順をあらかじめ設定することができます。製品を正確にJig（治具）へセットすると、製品モデルに応じたプログラムに従って、ミシンが自動的に縫製を行います。

本設備は、特に大量生産における繰り返し縫製工程に適しており、製品ごとの縫製位置や寸法を安定して維持することができます。工業用ミシン、位置決め用Jig（治具）、生地昇降機構、制御システムを組み合わせることで、作業者の手作業への依存を低減するとともに、縫製品質や工程のサイクルタイムをより適切に管理することが可能です。

また、自動プログラム式ミシンを導入することで、競合他社との差別化につながる生産性と品質の向上を図り、お客様へ提供する製品の品質安定にも貢献します。本記事では、CNC VINAの自動プログラム式ミシンの主な特徴や構造について詳しくご紹介します。

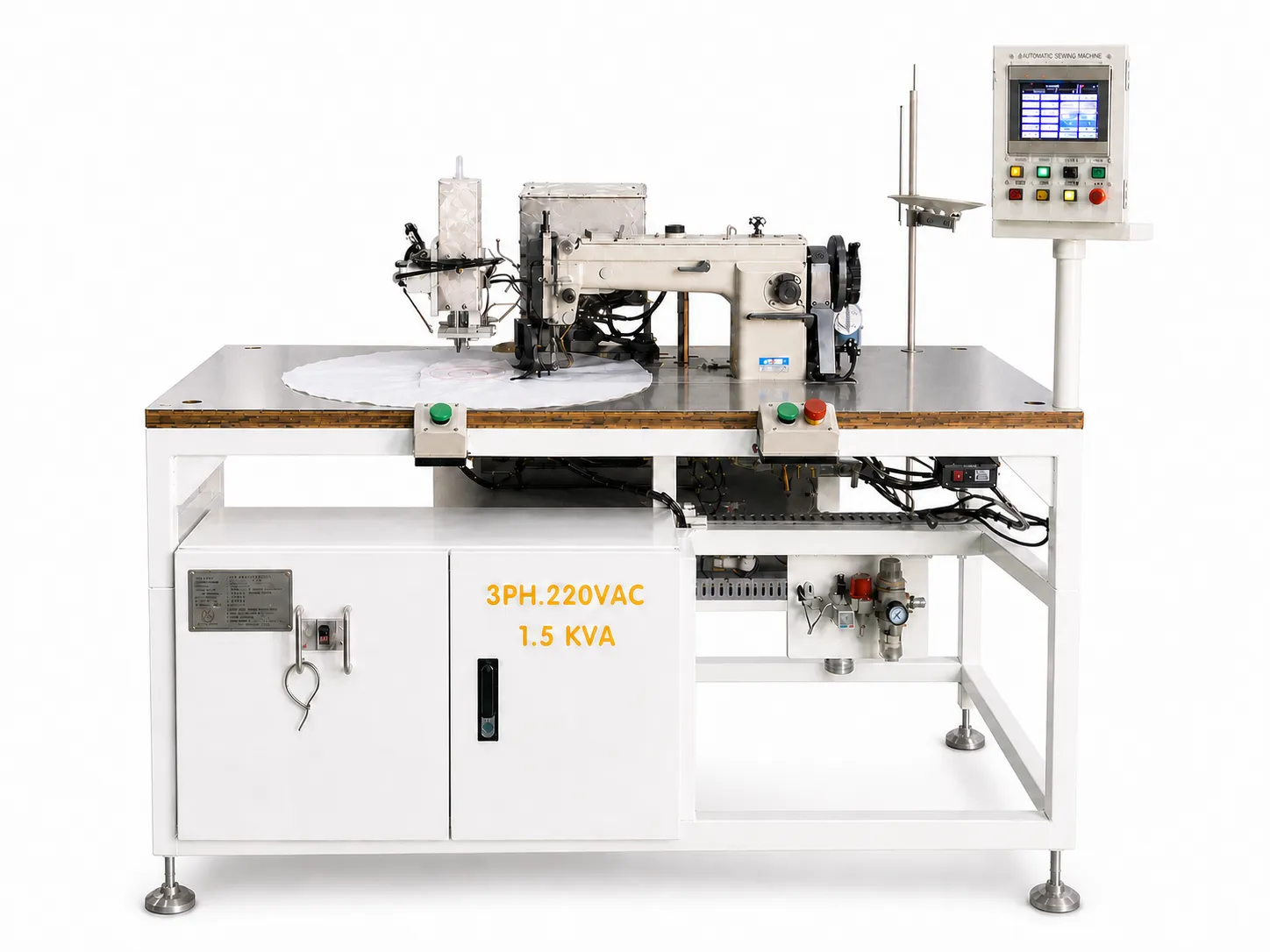

自動プログラム式ミシンの構造

フレームユニット

フレームは、ミシンユニット、Jig（治具）、昇降機構、制御システムなどを取り付けるための主要な支持構造です。設備の稼働中に十分な安定性を確保し、各機構や製品の位置に影響を及ぼす振動を抑制できる構造が求められます。

ミシンユニット

ミシンユニットは、製品に直接縫い目を形成する主要な機構です。ミシンは機械機構および制御システムと連携し、あらかじめ設定されたプログラムに従って縫製を行います。 製品の仕様や縫製条件に応じて、使用するミシンの種類、設置方法、各種設定などを適切に選定し、必要な縫製工程に対応できる構成とします。

Jig（治具）ユニット

Jig（治具）は、製品のセットおよび縫製工程において製品と直接接触する機構です。製品の位置決め・固定を行い、製品とミシンとの相対位置を正確に保持する役割を担います。自動縫製機においては、Jig（治具）の精度および製品への適合性が、縫製位置を安定して維持するために重要な要素となります。そのため、Jig（治具）は通常、製品ごとの形状、寸法、構造などを考慮して専用設計されます。

生地昇降ユニット

生地昇降ユニットは、縫製プログラムに設定された手順に従って、生地の各層を持ち上げたり保持したりする機構です。特に、複数の縫製ラインや多層生地を扱う製品では、次の縫製工程に必要な部分を分離して所定の位置へ移動させることで、各工程を正確に実行できるようにします。

制御ユニット

制御システムは、設備全体の動作サイクルを管理する中枢システムです。作業者はHMI（タッチパネル）から製品モデルを選択し、設備の操作や状態確認を行います。制御プログラムは、各機構、ミシンおよび関連機器からの信号を連携・制御し、あらかじめ設定された手順に従って各工程が正確に実行されるよう管理します。

自動プログラム式ミシンの仕様

上記の仕様は、現在の標準構成に基づくものです。製品の形状・寸法や縫製工程が異なる場合でも、お客様の実際の生産条件に合わせて設備構成を検討・調整することが可能です。

自動プログラム式ミシンの動作原理

本設備は、従来の手作業による縫製工程を、あらかじめ設定したプログラムに基づいて自動制御する生産工程へ置き換えることを基本としています。作業者は主に製品のセットおよび縫製完了後の製品取り出しを行い、縫製工程については、あらかじめ設定されたプログラムに従って設備が自動的に実行します。

複雑な縫い目の製品はプログラムミシンCNCVinaで縫製

ステップ1：縫製するモデルの選択

作業者はHMI（タッチパネル）画面から、縫製する製品モデルを選択します。各モデルには、縫製位置、縫製長さ、縫製順序などに応じた専用プログラムがあらかじめ設定されています。システム上に複数のプログラムを登録しておくことで、複数種類の製品を生産する場合でも、必要なプログラムを簡単に選択して切り替えることができます。

ステップ2：製品をJig（治具）にセット

作業者は、所定の手順に従って製品をJig（治具）の所定位置にセットします。Jig（治具）は、製品の位置決めと固定を行い、ミシンの動作中に製品がずれないよう安定して保持する役割を担います。これは、製品ごとの縫製位置を安定して管理するための重要な要素です。製品が正確にセットされることで、設備はプログラムに設定された座標に従って各機構を正確に動作させることができます。

ステップ3：縫製サイクルを開始

製品が正しい位置にセットされていることを確認した後、作業者がSTARTボタンを押します。設備は、選択された製品モデルのプログラムに従って、設定された縫製工程を自動的に実行します。複数の縫製ラインに対応する構成では、生地の昇降・保持機構がミシンと連動し、次の縫製工程に必要な生地の各層を所定の位置へ移動・保持してから、次の縫製を行います。

ステップ4：縫製完了・製品の取り出し

設定されたすべての縫製工程が完了すると、設備は自動的にサイクルを終了し、待機状態に戻ります。作業者はJig（治具）から完成品を取り出し、次の製品をセットします。この自動化された工程により、作業者は製品のセット・取り出し作業に集中でき、縫製中にミシンを継続的に操作したり、縫製位置を手作業で調整・確認したりする必要がなくなります。

2ライン・3ライン縫製プログラム

2ライン縫製プログラム

D11D-805A-770Dom-770EUプログラムでは、設備は以下の手順で縫製を行います。

• PC2の1枚を持ち上げ、PC1を縫製長さ170 mmで縫製します。

• 続いて、PC2を縫製長さ85 mmで縫製します。

生地の昇降・保持機構は設定された順序に従って制御され、各製品部分を所定の位置へ移動・保持した後、ミシンが次の縫製工程を実行します。

3ライン縫製プログラム

3ライン縫製プログラムでは、さらに1層の製品を処理するため、以下のように工程が拡張されます。

• PC2およびPC3の2枚を持ち上げ、PC1を縫製長さ170 mmで縫製します。

• PC2を縫製長さ85 mmで縫製します。

• PC3を縫製長さ160 mmで縫製します。

縫製サイクルの完了後、設備は製品の生産数量をカウントする機能にも対応できます。現在の構成では、運用条件に応じて、約15～20個の製品を生産した後に作業者が下糸を交換します。

各縫製パターンに専用のプログラムを設定することで、あらかじめ決められた縫製順序に従って正確に工程を実行できます。特に、複数の生地層を扱う製品や、一定の順序で処理する必要がある製品に適した構成です。

自動プログラム式ミシンを導入するメリット

縫製位置・縫製寸法の安定した管理

手作業による縫製では、作業者ごとの操作方法や熟練度によって縫製位置にばらつきが生じる場合があります。自動プログラム式ミシンでは、縫製位置や縫製長さをあらかじめプログラムに設定することができます。 さらに、位置決め用Jig（治具）と組み合わせることで、各サイクルにおいて製品を同じ位置に正確にセットできるため、製品間の縫製位置を安定して維持することが可能です。

作業者の熟練度への依存を低減

作業者が縫製工程全体を直接操作・調整する必要はありません。製品をJig（治具）にセットしてサイクルを開始すると、設備があらかじめ設定されたプログラムに従って各工程を自動的に実行します。 これは、同じ作業を長時間繰り返す必要がある工程や、高い再現性が求められる生産工程において特に大きなメリットとなります。

製品間の品質・仕上がりの均一化

各製品を同一のプログラム、同一の動作手順、同一の位置決め条件で処理することにより、量産時の縫製品質をより安定して管理できます。特に、縫製位置の精度が重要で、製品ごとのばらつきを抑える必要がある製品において、大きな効果を発揮します。

サイクルタイムの管理

あらかじめ設定された自動運転サイクルにより、実際の運転条件に基づいて工程の**サイクルタイム（Cycle Time）**を把握・管理することができます。サイクルタイムを管理することで、生産数量の算出、作業者の配置、生産ラインにおける各工程のバランス調整などをより効率的に行うことが可能です。

大量生産に適した自動化

本設備は、縫製工程が繰り返し行われる製品、大量生産が必要な製品、そして安定した品質が求められる製品に特に適しています。生産量が増加した場合でも、縫製工程を自動化することで作業者への負担を軽減し、安定した生産能力を維持しやすくなります。

自動プログラム式ミシンを縫製・アパレル業界に導入することは、生産性や製品品質の向上だけでなく、ベトナム企業の国際市場における競争力強化にもつながります。

近年、自由貿易協定（FTA）の活用によってベトナムの繊維・縫製産業が国際市場でさらなる成長機会を得る中、自動プログラム式ミシンをはじめとする先進的な生産設備への投資は、生産体制を強化するための重要な戦略の一つです。

特に、CNC VINAが設計・製造する自動縫製設備は、縫製工程の自動化と生産ラインの効率化において重要な役割を果たします。これにより、企業は人件費や手作業への依存を抑えるだけでなく、国際市場で求められる厳しい品質基準にも対応しやすくなります。
