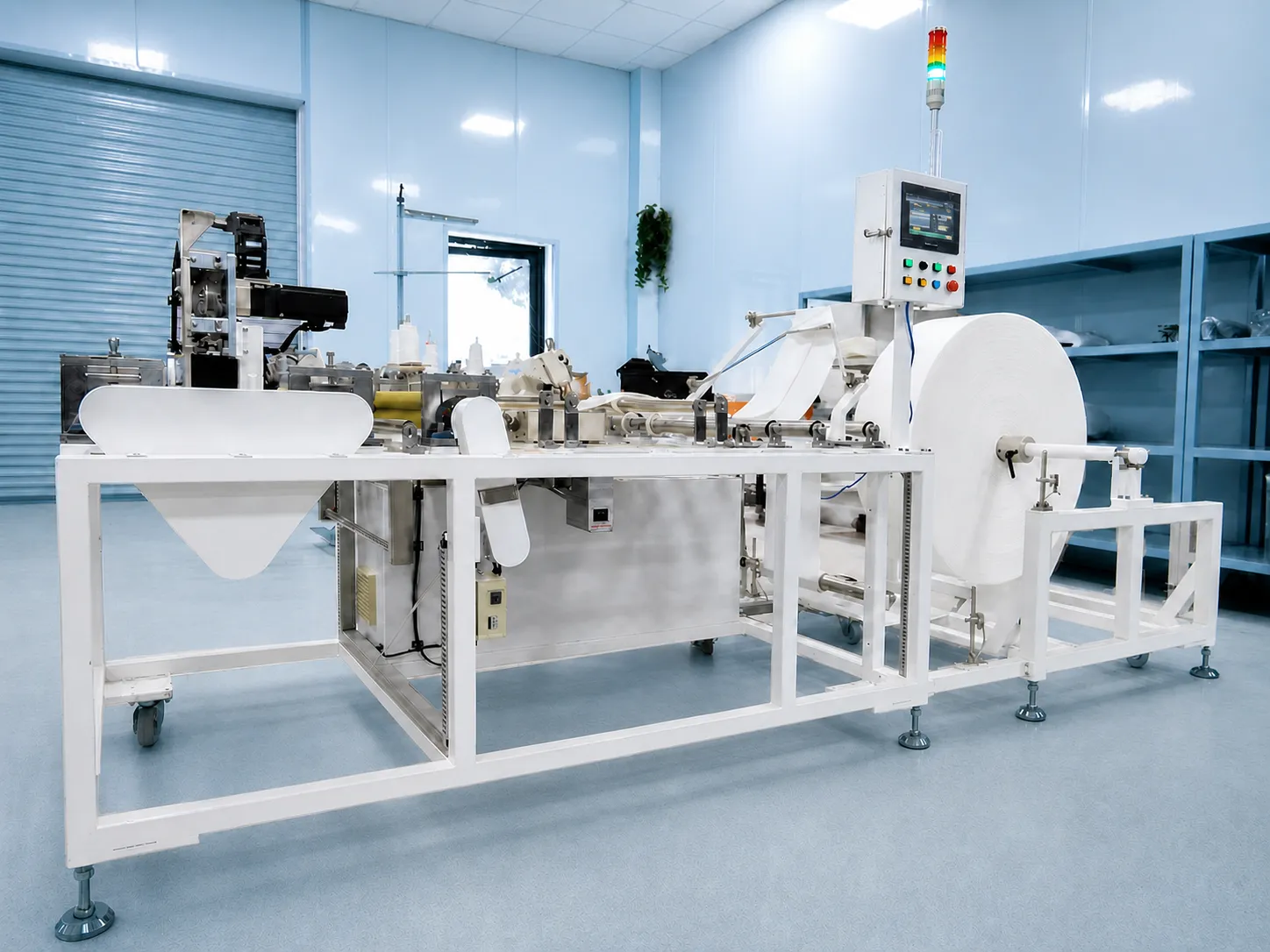

プログラムミシン

プログラム式ミシンは、縫製業界のさまざまな生産工程で使用される自動化設備であり、特に、繰り返し同じ縫製パターンを行う製品や、高い縫製精度と製品間の品質均一性が求められる工程に適しています。従来の手作業に全面的に依存するのではなく、あらかじめ設定した縫製形状、縫製長さ、作業工程に基づいて、ミシンが自動的に縫製を行います。生産要件に応じて、Jig（治具）、各種固定治具、センサー、布地供給機構、糸切り機構、製品の自動カット機構、自動積載・排出機構などを組み合わせることも可能です。プログラム式ミシンは、フィルターバッグ、エアバッグ、タオル、自動車用シートカバーをはじめ、さまざまな特注縫製製品の生産に活用されています。PLC制御システム、モーションコントローラ、または構成に応じたCNC制御システムを採用することで、縫製ヘッドと各種搬送・駆動機構を高精度に連携させながら、生産工程を自動化できます。また、製品ごとにプログラムを変更でき、複数の製品モデルに対応できるため、異なる品番・仕様の製品を生産する際にも高い柔軟性を発揮します。

本記事では、CNC VINAがプログラム式ミシンの構造や動作原理、自動プログラム式ミシンの種類、さらに工業生産における具体的な用途について詳しくご紹介します。

プログラム式ミシンとは？

プログラム式ミシンとは、あらかじめ設定されたプログラムに従って、1つまたは複数の縫製工程を自動的に実行するよう設計された縫製システムです。構成に応じて、製品の搬送経路、縫製位置、縫製長さ、動作速度、各機構の連動動作や作業順序などをプログラムによって制御することができます。一般的な工業用ミシンと比較した場合、プログラム式ミシンの大きな特長は、あらかじめ設定したプログラムに基づいて縫製動作を自動制御できる点にあります。製品をJig（治具）や専用の固定治具にセットして所定の位置に固定した後、制御システムがミシンテーブル、Jig（治具）、縫製ヘッドなどの動作を連携させることで、設計された形状に沿って高精度な縫製を実現します。

製品の縫製ラインが直線的で、工程が比較的単純な場合は、固定プログラムによる構成にすることができます。一方、曲線、らせん状、ジグザグなどの複雑な形状や、複数の異なる縫製ラインを持つ製品では、XY軸のモーションシステムを使用して、製品と縫製ヘッドの相対位置を高精度に制御することが可能です。

プログラム式ミシンの動作原理

機械を稼働させる前に、製品の形状および技術要件に基づいて縫製プログラムを設定します。その後、オペレーターが製品をJig（治具）または位置決め機構にセットし、操作画面から該当するプログラムを選択して、縫製サイクルを開始します。

稼働中は、制御システムがセンサーからの信号を受け取り、あらかじめ設定されたプログラムに従って各機構を連携させます。縫製ヘッドが設定されたラインに沿って縫製を行うと同時に、モーションシステムが製品の位置を要求された形状に合わせて調整します。縫製完了後は、機械の構成に応じて、糸切り、Jig（治具）の開放、製品の排出、製品のカット、自動積載などの後工程を引き続き自動で実行することも可能です。この自動化された工程により、オペレーターの手作業への依存を低減するとともに、各生産サイクルにおける加工品質と動作の安定性を維持できます。

制御システムとプログラミング

プロジェクトごとの要求仕様に応じて、プログラム式ミシンには、PLC、モーションコントローラ、CNC制御システムなどを採用し、各種機構を制御することができます。HMI（ヒューマン・マシン・インターフェース）では、プログラムの選択、各種パラメータの設定・調整、設備の稼働状態の確認などを行います。複数の製品モデルに対応するシステムでは、製品ごとに複数のプログラムを登録し、操作画面から使用するプログラムを選択することができます。これは、多品種生産や製品モデルの変更が頻繁に発生する生産ラインにおいて、特に重要なメリットとなります。

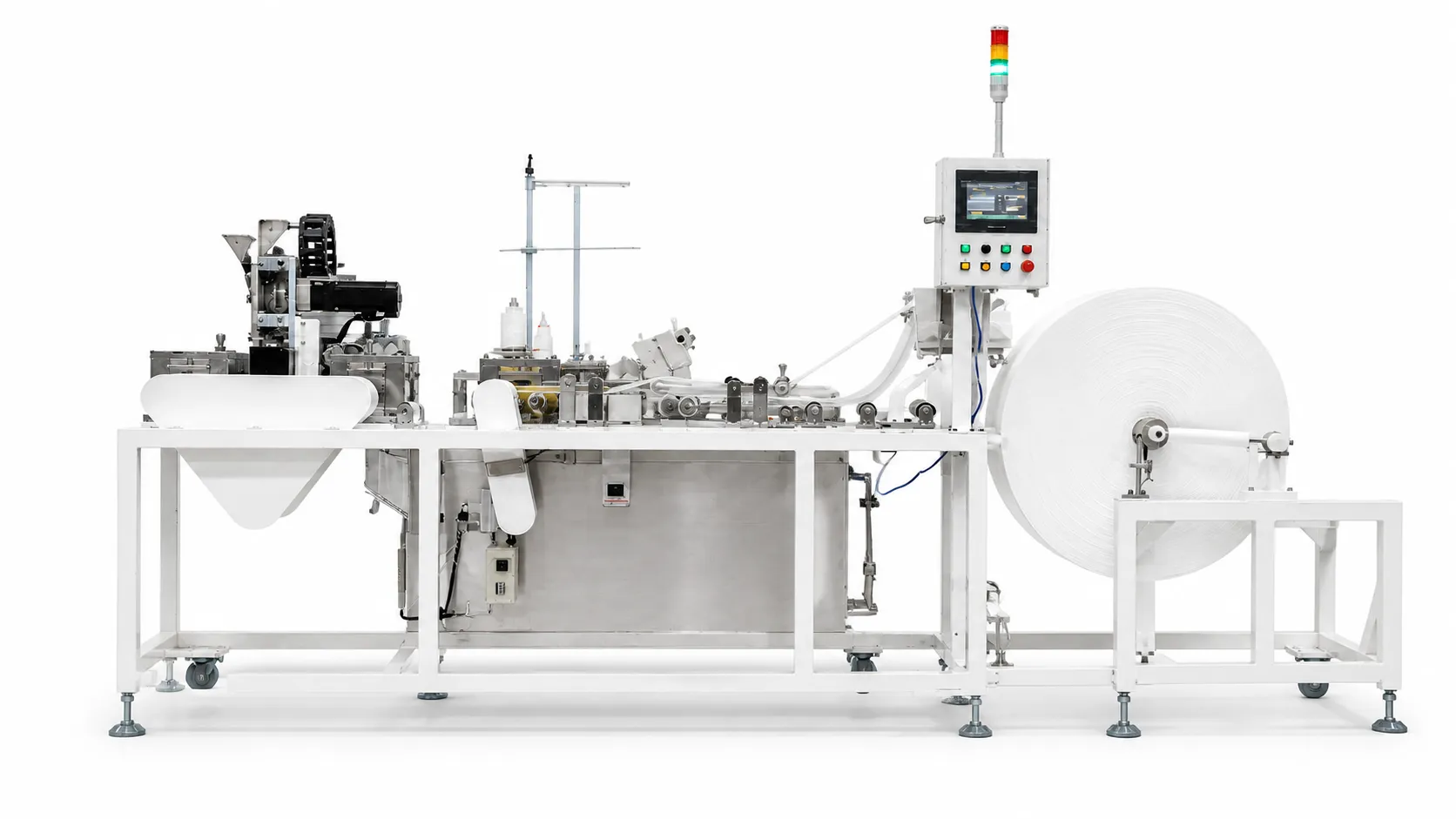

プログラム式ミシンの技術仕様

CNC VINAのプログラム式ミシンの主な特長

CNC VINAでは、各製品の形状や生産要件に合わせて、自動プログラム式ミシンシステムの設計・製造を行っています。バッグやタオルなどの直線縫製システムから、XY軸による輪郭縫製、らせん状の縫製、複雑な縫製ラインを持つ製品まで、実際の生産工程や要求仕様に基づいて最適な機械構成を設計することが可能です。直線縫製が必要な製品の場合、あらかじめ設定した縫製長さに従って、同一の縫製工程を繰り返し自動で実行できるように機械を設計します。一方、エアバッグ、衣料品、自動車用シートカバーなど、曲線を含む製品や複雑な形状の部品には、XY軸モーションシステムを採用することで、製品形状に沿った高精度な縫製を実現できます。

さらに、らせん状、ジグザグ、仕切り付き形状、複数の縫製ラインが連続する製品など、より複雑な形状にも対応できます。制御システムが複数の動作を同時に連携させることで、複雑な縫製パターンを安定して再現します。製品を保持するJig（治具）や固定治具は、縫製サイクル中に製品が安定した状態を維持できるよう設計されており、縫製位置のずれを抑制します。機械の構成に応じて、縫製完了後の自動糸切り機能を組み込むことも可能です。オーバーロックミシンヘッドを使用するシステムでは、この機能によって手作業による糸切り工程を削減し、縫製後の処理時間を短縮できます。

材料供給システムについても、自動化に対応することが可能です。製品を作業者が1枚ずつ供給する方式に加え、ローラー式の布地供給機構、引き出し機構、折りたたみ機構などを組み合わせ、ロール状の布地から直接供給する構成にも対応できます。最適な材料供給方式は、製品形状、使用する材料、生産量などの条件に応じて選定します。縫製工程が完了した後は、Jig（治具）を自動で開放し、製品を排出することができます。また、必要に応じて、所定の長さに合わせたカット機構を追加することも可能です。さらに高い自動化レベルが求められる生産ラインでは、カット後の製品をエアブローで搬送し、クランプ機構で保持したうえで、ラック上に自動で積載するシステムにも対応できます。

Jig（治具）、固定治具、クランプ用治具は、それぞれの製品形状に合わせて設計されます。また、異なるモデルの製品を生産する場合には、治具を交換して対応することも可能です。これにより、1つの製品専用として運用するだけでなく、複数の品番・製品モデルを生産する多品種生産ラインにも柔軟に対応できます。機械構造については、安定した稼働を確保するため、剛性の高い機械フレームを採用しています。各機構のサイズや配置も、工場内での設置、メンテナンス、移設作業のしやすさを考慮して最適化します。

操作画面は、ベトナム語、英語、日本語など、ユーザーの運用環境に合わせたインターフェースに対応できます。オペレーターは操作画面からプログラムを簡単に選択し、機械の稼働状態を確認できます。また、点検や位置調整に使用するManualモードと、設定したプログラムに従って自動運転を行うAutoモードを備えることで、設備の調整から量産まで効率的に対応できます。自動縫製機の設計・製造に関する豊富な経験を持つCNC VINAでは、製品や生産工程の事前調査から、Jig（治具）の設計、各種機構の選定、制御システムのプログラミング、設備全体のインテグレーションまで、企業ごとの生産要件に合わせて一貫して対応しています。

自動プログラム式ミシンの種類

製品の形状や各工程の要求仕様に応じて、プログラム式ミシンはさまざまな構成に設計することができます。CNC VINAでは、自動フィルターバッグ縫製機、Jig（治具）自動開放機能付きXYプログラム式ミシン、らせん状の輪郭に対応したプログラム式ミシンなど、さまざまな自動縫製ソリューションを提供しています。

自動フィルターバッグ縫製機

自動フィルターバッグ縫製機は、材料供給、布地の折りたたみ、縫製、カット、縫製後の製品処理まで、一連の工程を連続して自動化するために設計された設備です。ロール状の材料からフィルターバッグを生産する工程に適しており、あらかじめ設定した長さに従って製品の成形およびカットを行います。工程は、ローラー式の供給システムによってロール状の布地を供給するところから始まります。その後、材料は折りたたみ機構を通過して所定の形状に成形され、ミシンヘッドへ送られます。材料を搬送・テンション調整するローラーにより、縫製中の材料の走行方向と張力を安定して制御します。

縫製完了後は、機械が自動的に糸をカットし、製品をカットユニットへ搬送することができます。バッグの長さはプログラムによって制御され、完成した製品は、機械構成に応じてクランプ機構で保持してラックへ搬送したり、所定の数量ごとにまとめて積載したりすることが可能です。

フィルターバッグ用プログラム式ミシンの構成

自動フィルターバッグ縫製システムは、複数の機構ユニットを連携させて構成されています。

フィルターバッグ用プログラム式ミシンの構成

• 布地供給ローラーユニット – ステッピングモーターまたはサーボモーターを搭載したFabric Rollerにより、布地ロールの径に応じて柔軟に材料を供給します。材料ロールの交換も容易に行える構造です。

• 布地折りたたみユニット – Folding Clusterにより、ミシンヘッドへ搬送する前に、バッグの長さ方向に沿って布地を二つ折りにします。

• テンション・搬送ローラーユニット – 複数のローラーによって布地の張力、位置、搬送を調整し、ミシンの前後で適切なテンションを維持します。また、折り目を安定させ、縫製する縁部の折り目がまっすぐになるように制御します。

• 縫製ヘッドユニット – Sewing Machineは、制御システムからの信号および布地検知センサーからの信号を受け取り、オーバーロック縫製を行います。設定した縫製長さに達すると自動的に糸をカットし、センサーが材料切れを検知した場合には自動的に縫製を停止します。

• 製品カットユニット – フィルターバッグの設定長さに合わせて製品をカットします。ミシンヘッドの後工程に配置されます。

• 製品クランプ・積載ユニット – Palletizing Clusterが完成したバッグの端部をクランプし、カット工程後にエアブローでバッグをラック上へ搬送・積載します。

布地供給ローラーには、機械構成や制御要件に応じて、ステッピングモーターまたはサーボモーターを使用することができます。センサーは材料の状態を検知し、その信号を制御システムへ送信します。材料がなくなった場合、機械はセンサーからの信号を受けて自動的にサイクルを停止し、オペレーターが新しい材料ロールを交換できるようにします。

フィルターバッグ用プログラム式ミシンの技術仕様

XY軸制御・Jig自動開放機能付きプログラム式ミシン

XY軸制御・Jig自動開放機能付きプログラム式ミシンは、X/Yの2軸モーションシステムによって、製品の輪郭に沿った縫製を自動で行うよう設計された設備です。縫製中の製品位置を安定させるためにJig（治具）を組み合わせることができ、縫製サイクル完了後にはJigを自動で開放することも可能です。

XY軸モーションシステムにより、直線的な縫製だけでなく、曲線、カーブ、その他の複雑な形状にも対応し、あらかじめ設定したプログラムに従って製品の輪郭に沿った縫製を実現します。縫製完了後にJigを自動開放することで、オペレーターの手作業を削減し、次の生産サイクルへ移行するまでの時間を短縮できます。また、Jigが正しい位置まで閉じられていない状態で機械が運転を開始することを防ぐため、各種警告・インターロック機能を組み込むことも可能です。

自動Jig開放機能付きプログラム式ミシンの技術仕様

詳しくは、XYプログラム式ミシンをご覧ください。

らせん状輪郭に対応した自動プログラム式ミシン

特殊な形状に沿って複数の縫製ラインが必要となる製品に対して、らせん状輪郭に対応した自動プログラム式ミシンは、1台のシステム上で複数の異なる縫製プログラムを実行できるよう設計することが可能です。

本設備では、Jig（治具）および位置決め機構によって製品を安定して保持し、制御システムが設定されたプログラムに従って各機構の動作を連携・制御します。この構成は、特殊な縫製パターンが求められる製品や、同一ロット内で製品ごとの縫製品質を均一に維持する必要がある生産工程に適しています。また、製品モデルごとに複数の縫製プログラムを登録することができます。現在の構成では、2つのモデルに対応しており、2ライン縫製プログラムと3ライン縫製プログラムを選択して使用できます。

らせん状輪郭対応自動プログラム式ミシンの技術仕様

生産工程におけるプログラム式ミシンの用途

自動プログラム式ミシンは、高い繰り返し精度が求められる縫製工程や、縫製位置を正確に制御する必要がある工程に幅広く使用されています。各作業者の技能に全面的に依存するのではなく、製品に適したプログラムとJig（治具）を設定することで、生産工程をより安定して管理することができます。

自動車関連産業では、エアバッグ、自動車用シートカバー、複雑な輪郭を持つ各種縫製部品などの生産に使用することが可能です。ロール状の材料を使用する製品では、自動フィルターバッグ縫製機に材料供給、折りたたみ、縫製、カットの各工程を組み合わせ、一連の連続工程として自動化することもできます。

また、タオル、バッグをはじめ、さまざまな特注縫製製品向けに設備を設計することも可能です。機械構成は、使用材料、製品サイズ、縫製ラインの形状、目標生産量、必要とされる自動化レベルなどの条件に基づいて選定します。

自動プログラム式ミシンを導入するメリット

プログラム式ミシンを生産ラインに導入することで、繰り返し作業が多い工程における手作業への依存を低減できます。プログラム、Jig（治具）、運転パラメータを適切に設定することで、製品ごとの縫製状態を安定して維持することが可能です。

また、位置決め、縫製、糸切り、製品カット、縫製後の製品処理などの工程を自動化できるため、生産性の向上と作業時間の短縮にもつながります。オペレーターは材料の供給、品質検査、または機械が自動化していない工程に集中することができます。

もう一つのメリットは、製品モデルの切り替えに柔軟に対応できることです。複数のプログラムに対応したシステムでは、製品の品番やモデルに応じて適切なプログラムを選択できます。さらに、交換可能なJig（治具）を組み合わせることで、1台の設備で複数の異なる生産要件に対応することが可能です。

大量生産を行う企業にとっては、プログラムによる工程管理と自動化によって、作業者ごとの操作差に起因するミスを低減できます。その結果、生産工程の安定性を高め、製品品質の均一化にも貢献します。

CNC VINA – お客様の要求仕様に合わせたプログラム式ミシンを設計・製造

自動プログラム式ミシンは、縫製工程の自動化を検討している企業に適したソリューションです。特に、繰り返し縫製が必要な製品、高い縫製精度が求められる製品、複雑な輪郭に沿った縫製が必要な製品に適しています。縫製ヘッド、Jig（治具）、モーションシステム、センサー、プログラマブル制御システムを組み合わせることで、生産品質と生産性をより適切に管理できます。

製品ごとの要求仕様に応じて、CNC VINAでは、半自動システムから複数工程を自動化したシステムまで、さまざまな機械構成を設計することが可能です。材料供給、位置決め、縫製、糸切り、製品カット、製品積載などの工程を必要に応じて自動化できます。

Jig（治具）の設計、制御プログラムの開発、各種自動機構のインテグレーションまで対応することで、既存の固定された機械構成を導入するのではなく、実際の生産工程や製品仕様に合わせた自動化システムを構築できます。

自動化設備の設計・製造分野で20年以上の経験を持つCNC VINAは、縫製業界、産業用部品加工、各種工業生産分野をはじめ、多くのFDI企業および国内企業に自動化ソリューションを提供してきました。CNC VINAでは、お客様の生産要件に適した自動化設備を提案し、操作性と設備投資コストのバランスを考慮した最適なソリューションを提供します。

プログラム式ミシン、自動縫製機、産業用縫製ライン、またはオーダーメイドの自動化設備をご検討のお客様は、CNC VINAまでお気軽にお問い合わせください。製品および生産工程の調査から、最適な機械構成の提案、設備仕様の設計まで、お客様の実際の生産条件に合わせてサポートいたします。
