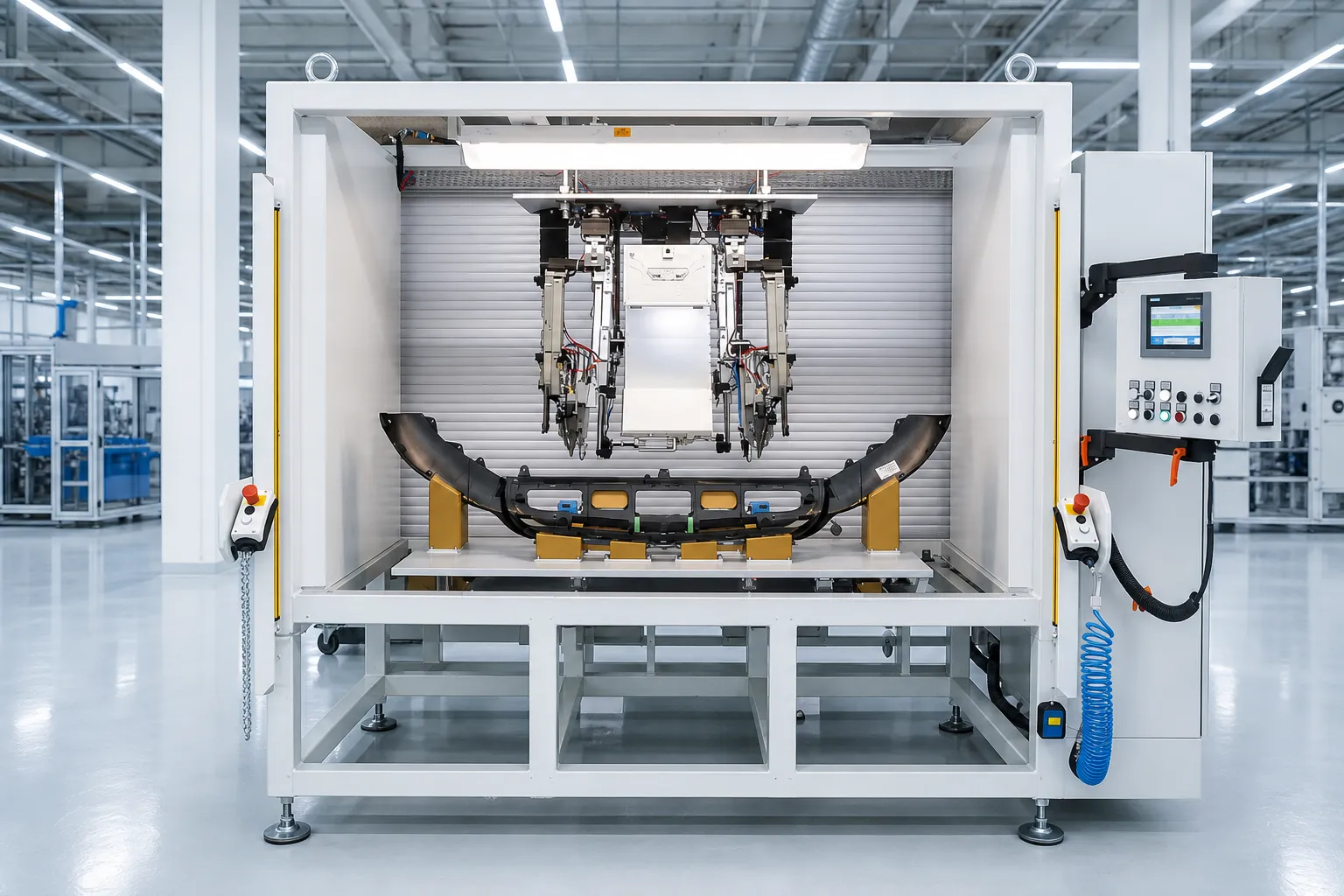

自動車プラスチックバンパー用超音波溶着機

自動車用樹脂バンパー超音波溶着機は、自動車のフロントバンパーやリアバンパーなどに使用される樹脂部品の加工・仕上げ工程に用いられる設備です。バンパーの製造工程では、形状の精度だけでなく、組立工程に入る前に、補助部品、センサー、各種連結部品などを取り付けるための複数の箇所を高精度に加工する必要があります。超音波溶着技術は、高周波振動によって樹脂部品を短時間で接合することができ、大型で複雑な構造を持つ製品の生産にも適しています。バンパーの種類や形状に応じて、実際の加工条件に合わせた異なる機械構成や動作方式を設計することが可能です。また、1台の設備に複数の加工工程を組み込むこともでき、手作業を削減するとともに、各生産サイクルにおける加工の安定性を高めることができます。高い自動化に対応した自動車用樹脂バンパー超音波溶着機は、自動車部品・コンポーネントの生産ラインにおいて幅広く活用されています。CNC VINAが設計・製造する自動車用樹脂バンパー超音波溶着機は、樹脂製品の加工工程における生産性の向上と品質管理を支援するソリューションの一つです。

自動車用樹脂バンパー超音波溶着機の仕様

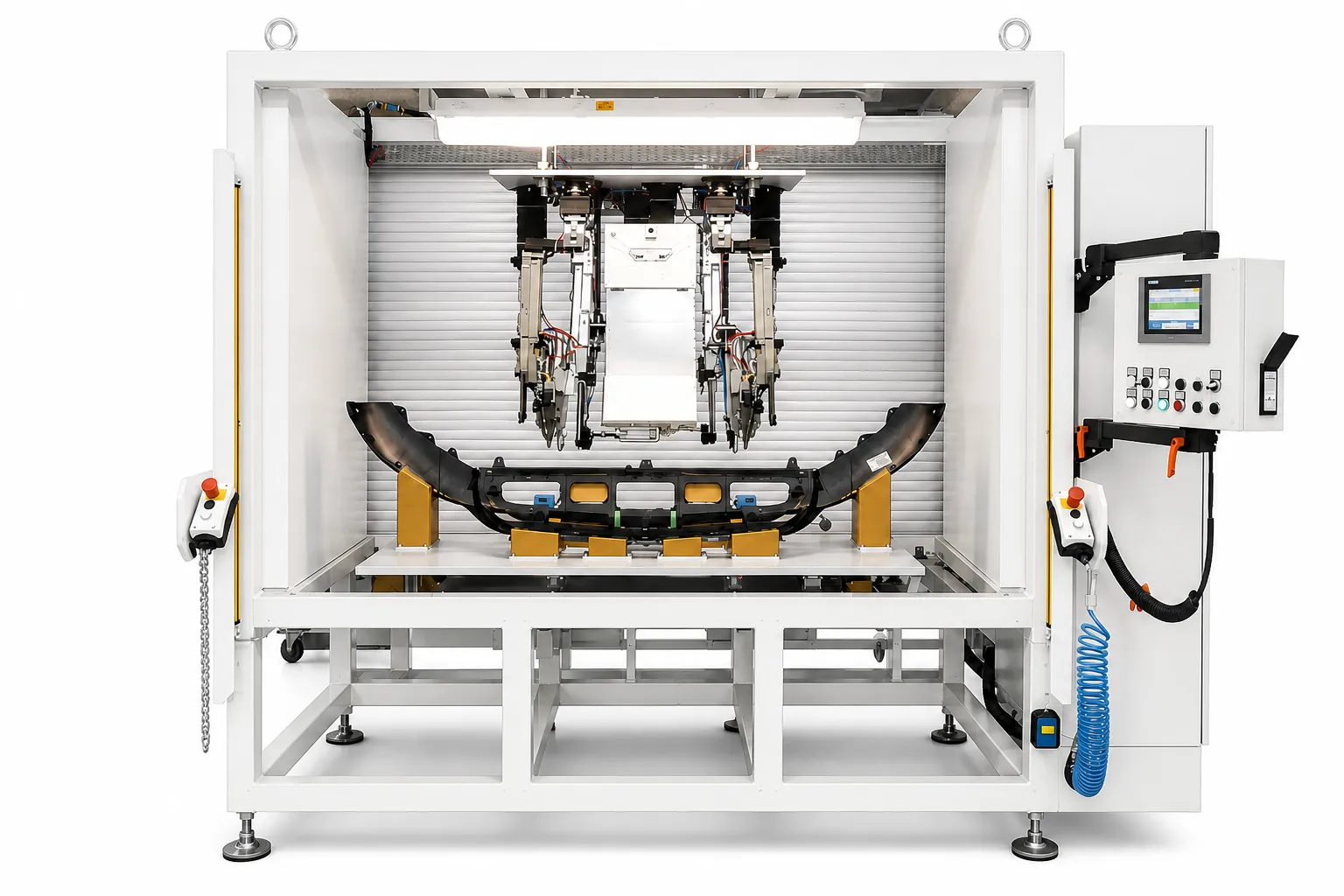

自動車用樹脂バンパー超音波溶着機の構造

樹脂バンパー用超音波溶着機は、自動車用バンパーに取り付けられる樹脂部品の位置決め、クランプ、溶着を安定して行うため、複数の機構を組み合わせて構成されています。製品の形状、サイズ、溶着位置などに応じて、溶着ヘッドの数、出力、ストローク、ホーンの形状、駆動方式などをカスタマイズすることができます。一般的なシステムは、以下の主要な構成部品で構成されています。

1. 超音波溶着ヘッドシステム

溶着ヘッドは、バンパーに取り付けられる樹脂部品を直接溶着する主要部品です。溶着ヘッドは、使用する樹脂材料、製品サイズ、溶着位置、必要な接合強度などを考慮して選定されます。製品仕様に応じて、1つまたは複数の溶着ヘッドを異なる位置に配置することができます。溶着ヘッドの出力、動作周波数、加圧ストローク、ホーン形状などは、それぞれのバンパーに合わせて設定されます。

**ホーン（超音波溶着工具）**は、製品の実際の形状および接触位置に合わせて加工されます。複数の溶着ポイントがあるバンパーや複雑な溶着形状を持つ製品の場合、それぞれの位置に合わせて専用ホーンを設計することで、溶着ヘッドを正確に接触させ、樹脂部品へ超音波エネルギーを安定して伝達します。溶着ヘッドは、必要な溶着ポイントの数に応じて、固定式または複数のヘッドを組み合わせた構成にすることができます。

2. 溶着ヘッドの駆動機構

溶着ヘッドユニットには、ホーンを所定の溶着位置まで移動させるための駆動機構が組み込まれています。自動システムでは、設定されたストロークに従って溶着ヘッドを上下に移動させることができます。駆動機構は、一般的に以下の部品で構成されます。

• モーターまたは駆動・伝達機構
• 加圧動作用のエアシリンダー
• リニアレールまたはスライドガイド
• ストローク制限機構
• 位置確認用センサー
• 溶着ヘッド取付ユニット

スライドガイドやリニアガイドを使用することで、溶着ヘッドを安定して移動させ、加圧時の振動を抑えることができます。溶着ヘッドのストロークは、バンパーの高さや形状に合わせて設定することが可能です。

複数の溶着位置がある製品や、複雑な曲面を持つ製品の場合、固定式の溶着ヘッド機構に代わってロボットアームを使用することもできます。ロボットはプログラムに従って溶着ヘッドを複数の位置へ移動させることができ、複雑な形状の製品に対しても柔軟に対応できます。

3. PLC/CNC制御システム

制御システムは、機械全体の動作サイクルを管理する重要な部分です。移動制御の要求や自動化レベルに応じて、PLCまたはCNCシステムによって機械を制御することができます。

制御システムは、溶着ヘッドの駆動機構、空圧システム、センサー、治具、安全装置などの動作を連携させます。

一般的な溶着工程は、以下のような順序でプログラムすることができます。

製品の位置決め → 安全条件の確認 → 製品の固定 → 溶着ヘッドの移動 → 加圧・溶着 → 設定時間の保持 → 溶着ヘッドが初期位置へ復帰 → サイクル完了

各工程のパラメータは、製品の仕様や加工条件に応じて制御システムから設定することができます。異常状態を検知した場合、システムは動作サイクルを停止し、警告を発することで、オペレーターによる確認・点検を促します。

4. バンパー固定治具

治具は、溶着工程中にバンパーを安定して固定するための重要な部品です。自動車用バンパーはサイズが大きく、曲面形状を持ち、さらに複数の組付け位置があるため、治具は各製品の形状や仕様に合わせて専用設計されます。

治具本体や位置決め部品は、製品の取り付けおよび位置決め精度を確保するために、CNC加工によって製作することができます。支持部、位置決めピン、クランプ機構などは、バンパーの実際の形状に合わせて配置されます。

治具には、以下のような役割があります。

• 溶着前にバンパーを正確な位置に位置決めする。
• 溶着ヘッドが作動している間、製品を安定して保持する。
• 製品の位置ずれや変形を抑える。
• 各溶着ポイントを正確な位置で加工できるようにする。
• 治具の取り外し・取り付けや製品切り替えを容易にする。

複数種類のバンパーを生産するラインでは、治具をモジュール式に設計することも可能です。これにより、別の製品型式へ切り替える際の治具の取り外し、交換、移動などを容易に行うことができます。

5. 安全センサーシステム

自動車用樹脂バンパー超音波溶着機には、製品、治具、安全ドア、各種駆動機構の状態を確認するためのセンサーが組み込まれています。機械の構成に応じて、センサーによって以下の状態を確認することができます。

• バンパーが正しい位置にセットされていること。
• 治具が作業位置にあること。
• クランプ機構が所定の動作を完了していること。
• 安全ドアが閉じていること。
• 溶着ヘッドが所定の位置に戻っていること。
• パンチング機構が所定のストロークを完了していること。
• 溶着サイクルを開始するために必要な条件が満たされていること。

これにより、製品が正しく位置決めされていない場合や、必要な安全条件が満たされていない場合に、機械が作動することを防止し、より安全で安定した運転をサポートします。

6. 電気制御盤および操作制御システム

電気制御盤には、PLC、開閉器、各種コントローラー、電源、溶着ヘッド制御装置など、機械の制御・保護に必要な電気機器や関連部品が収納されています。

機械の外部には操作パネルやHMI画面を配置することができ、オペレーターは運転モードの選択、設備の稼働状態の確認、設定範囲内での各種パラメータの調整などを行うことができます。

また、操作画面にはエラーコードや警報状態を表示することも可能です。機械に異常が発生した際に、オペレーターが確認・点検が必要な箇所を迅速に特定できるようサポートします。

7. 異常警報システム

警報システムは、PLCおよび機械に設置された各種センサーと連携し、運転中に発生する異常状態を検知します。エラーが発生した場合、表示灯、ブザー、操作画面上のメッセージなどによってオペレーターに警告を知らせることができます。

同時に、機械の動作サイクルを安全な位置で停止させ、オペレーターが原因を確認・点検した後に生産を再開できるようにします。警報システムを組み込むことで、設備の運転状態をより管理しやすくするとともに、生産工程における操作ミスのリスク低減にもつながります。

多ヘッド超音波溶着機の主な用途

• 自動車産業： フロントバンパー、リアバンパー、車両用ランプ、ダッシュボード、操作パネル、自動車ドアなど。
• 玩具産業： 玩具用の銃、玩具電話、模型自動車、模型飛行機、合成樹脂製玩具など。
• 電子機器： 腕時計、コンピューター、テレビ、スピーカー筐体など。
• 軽工業： 照明器具など。
• 包装産業： PVC製プラスチックボックスなど。
• 超音波溶着用途： ABS、PE、PC、PS、PVC、PPなどの各種樹脂材料。

自動車用樹脂バンパー超音波溶着機は、現在の自動車用バンパーや各種自動車部品の生産工程において、樹脂部品の加工・接合に対応する設備です。手作業による加工と比較して、自動超音波溶着システムを導入することで、作業工程をより効率的に組織化でき、同一サイクル内での製品加工の安定性を維持することができます。本機は、バンパーの形状や製品サイズ、加工条件などに応じて設計することが可能で、単一の溶着ヘッドを使用するシステムから、複数の溶着ヘッドを備えた構成、さらに各種自動化システムを組み合わせた設備まで対応できます。また、溶着工程だけでなく、各企業の生産工程に合わせて必要な追加加工工程を設備に組み込むことも可能です。生産ラインに本機を導入することで、繰り返し作業を削減し、加工時間の短縮や生産効率の向上をサポートします。自動車用樹脂バンパー超音波溶着機にご興味をお持ちの方は、ぜひCNC VINAまでお問い合わせください。お客様の製品や生産工程に適した設備構成をご提案いたします。
