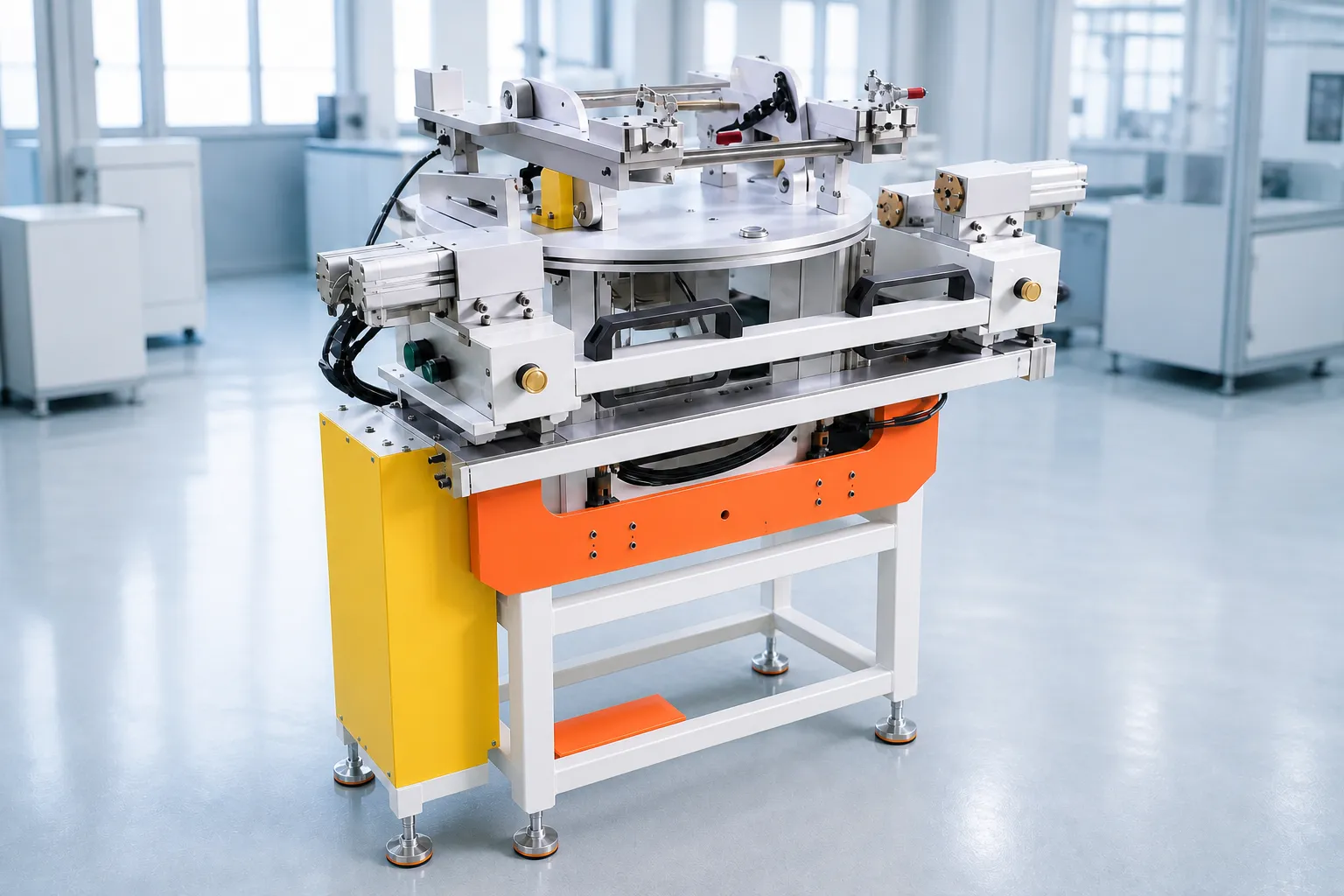

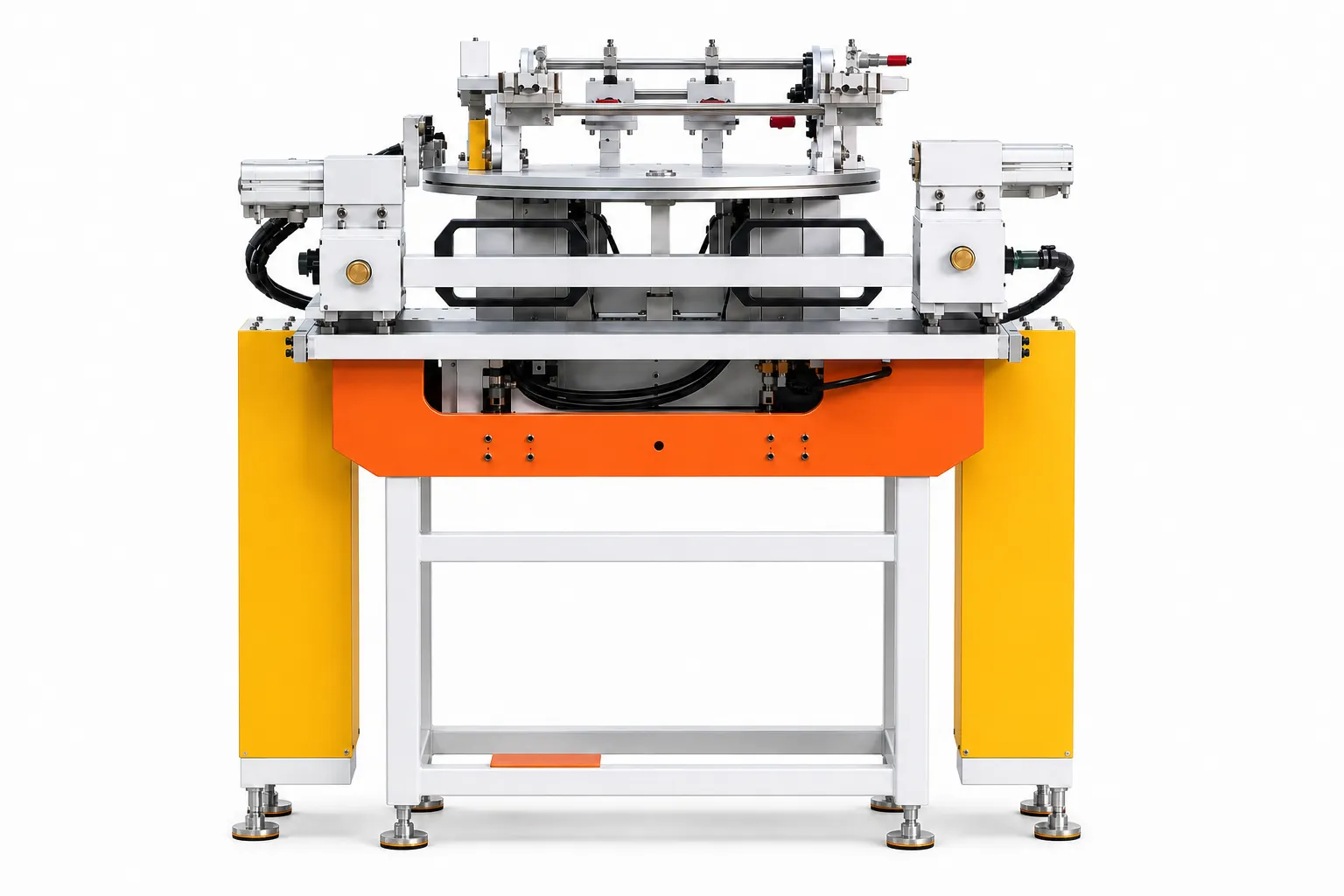

カーシート組立治具

自動車シート組立治具は、組立工程において各部品の位置決め、固定、保持を行うための設備で、作業者がより効率的かつ正確に作業できるようサポートします。生産現場では、適切な治具を使用することで作業手順の標準化を図り、位置ずれなどのばらつきを抑え、製品間の均一性を維持することができます。シートの構造や仕様に応じて、治具には位置決め機構、クランプ機構、回転機構、作業補助機構など、さまざまな機構を組み込むことができます。精度だけでなく、作業性、安全性、そして生産環境における安定した稼働も求められます。治具の設計・製作は、製品の特性および実際の組立工程を考慮して行う必要があります。本記事では、CNC VINA とともに、自動車シート組立治具について、技術仕様、製作工程、生産現場で導入することによるメリットまで詳しくご紹介します。

組立治具の概要

組立治具は、量産における生産性と品質を向上させるための最も重要かつ効果的なソリューションの 1 つです。自動車、エレクトロニクス、機械などの製造業において欠かせないツールです。この記事では、治具の組み立てについて、そしてそれが量産において重要な方法である理由を学びます。

組立治具の定義

組立治具は、部品を組み立ててアセンブリまたは製品を形成するために使用されます。多くの場合、次のタイプの組立治具が使用されます。組立ユニットの基本的な詳細をクランプするため。アセンブリの詳細を正確に配置するため。組み立てられたカバー部品のプロファイルを作成し、組み立てが必要なときに圧縮してプレスします。

組立治具は、組立工程においてクランプの位置やクランプ内容（製品部品）を決めるために使用する治具です。組立治具には汎用組立治具と専用組立治具の2種類があります。

組立治具の重要性

汎用組立治具は、単品および小ロット生産でよく使用されます。これらには、組立テーブル、 V ブロック、ジグ、ジャッキ、その他のタイプの詳細、またはパッド、ウェッジ、ジョー、ボルトなどの補助構造が含まれます。

組立台は鋳鉄製で、取付物を固定するためのT字溝が付いています。組立テーブルは地面から 100 ～ 200 ミリメートルの高さのプラットフォームに設置され、水平面に正確に調整する必要があります。

Vブロックと治具は、組み立て時にベース部分を固定するために使用されます。 Vブロックと治具の位置決め面には、クランプボルト用の滑らかな穴が加工されています。

ジャッキは、重い物体やかさばる物体を支えて持ち上げるのに使用されます。

特殊な組立治具は、大量生産や大量生産に広く使用されています。

一般に、組立治具は使用する機能に応じて次のような主な機能があります。

組み立て中にベースの詳細をクランプするために使用します。組み立て中に発生する力の影響でベースの詳細が動かないようにします。さらに、組み立て時の労働生産性も向上します。

組み立てられたオブジェクトを迅速かつ正確に位置決めするために使用:組み立てられたオブジェクトは十分な自由度で治具上に配置されているため、作業者は組み立てられたオブジェクトの正確な位置を決定するのに時間を浪費する必要がありません。

自動車シート組立治具の技術仕様

自動車シート組立治具の設計・製作・使用工程

自動車シート組立治具の設計・製作工程は、製品に適合し、必要な精度を満たすとともに、組立作業を効率的かつ容易に行えるよう、各工程に沿って実施されます。製品の特性や生産ラインの要求に応じて、主に以下の工程で構成されます。

• 治具設計： 製品図面、技術要件、組立方法に基づき、技術者が適切な治具を設計します。設計では、全体寸法、位置決め箇所、クランプ機構、回転機構、製品との接触部品などを決定します。製品を正確に位置決めし、確実に固定するとともに、作業者が操作しやすい構造とすることが重要です。
• 治具製作： 設計図面が完成した後、治具を構成する各部品を要求される寸法および公差に従って加工します。構造や用途に応じて、鋼材、アルミニウム、エンジニアリングプラスチック、その他の専用材料など、適切な材料を使用します。各部品の加工後、組立を行い、完成した治具として仕上げます。
• 検査・調整： 製作した治具について、寸法、位置決め精度、クランプ機構および動作性能を検査します。サンプル製品を治具にセットし、組立精度、製品の固定状態、操作性などを確認します。ずれや不適合な箇所が確認された場合は、正式に使用する前に治具を調整します。
• 組立・試運転： 治具の完成および調整後、実際の組立工程を想定して試運転を行います。作業者が製品のセット、位置決め、クランプ、取り外しなどの操作を実際に行い、治具が実際の組立工程に適切に対応できるかを確認します。また、この工程を通じて、改善が必要な問題点を特定します。
• 仕上げ・治具の量産： 試作治具の試運転を行い、技術要件を満たしていることを確認した後、実際の試験結果に基づいて設計を最終調整します。その後、生産ラインで必要となる数量に応じて、治具の加工・組立を量産方式で行います。検証済みの設計に基づいて製作することで、各治具間の品質や仕様の均一性を確保します。
• 保守・メンテナンス： 使用中の治具は、精度と安定した動作性能を維持するため、定期的に点検・メンテナンスを行う必要があります。クランプ機構、位置決めピン、回転機構、製品接触部品などについて、摩耗状態、固定状態、動作状況を確認します。摩耗や破損が確認された部品は、必要に応じて速やかに調整または交換します。

自動車シート組立治具を生産に導入するメリット

組立治具を使用することで、製品の位置決め、固定、組付け工程を標準化するとともに、作業者がより効率的かつ正確に作業できるようサポートします。主なメリットは以下のとおりです。

• 治具は製品を正確な位置に位置決め・固定することで、組立作業を行う前の手作業による位置調整時間を短縮します。大型製品、多数の部品で構成される製品、または重量のある製品の場合、治具に昇降機構、クランプ機構、回転機構などを組み合わせることで、作業をより迅速かつ容易に行うことができます。
• 位置決め箇所やクランプ機構は、製品の仕様に合わせて設計されているため、部品の位置や方向を誤ってセットすることを防止します。これにより、組立工程でのミスの発生リスクを低減し、部品を取り外して再調整したり、作業をやり直したりする必要を抑えることができます。
• 治具は要求される寸法および公差に基づいて加工されるため、組付け工程における各部品の位置を正確に管理できます。特に、位置、寸法、同心度などに高い精度が求められる製品に対して、治具を使用することで技術基準に沿った精度を維持しやすくなります。
• 同じ治具を複数の組立サイクルで使用することで、製品ごとの位置決め条件や作業条件を一定に保ちやすくなります。これにより、製品間および生産ロット間における品質をより安定して管理することができます。
• 大型または重量のある部品に対しては、治具に昇降機構、回転機構、クランプ機構などを組み合わせ、作業者の操作をサポートすることができます。これにより、製品の位置決めや組立作業が容易になり、手作業への依存も軽減できます。
• 治具は組立中の製品を確実に固定し、製品が意図せず移動したり回転したりすることを防ぎます。適切なクランプ機構や固定ピンと組み合わせることで、作業者にとってより安全で安定した作業環境の実現に貢献します。
• 治具上の位置決め箇所、クランプ箇所、作業ポイントは、一定の作業手順に基づいて設計されています。これにより、作業者は同じ手順で作業を行いやすくなります。また、組立工程の標準化や大量生産への対応にもつながります。
• 使用中は、位置決めピン、クランプ機構、回転機構、製品接触部品などの各部品を必要に応じて点検、調整、交換することができます。定期的なメンテナンスを行うことで、治具の精度と長期的な安定稼働を維持することができます。

自動車シート組立治具は、組立工程の安定性と作業効率の向上をサポートするソリューションです。製品の位置を適切に管理し、作業者の操作をサポートするとともに、各工程を統一された手順で実施できる環境を整えます。適切に設計・製作された治具は、精度、安全性、長期使用に関する要求に対応することができます。また、定期的な点検、調整、メンテナンスを行うことで、生産工程におけるJigの安定した性能を維持することができます。製品や生産ラインの仕様に応じて、治具の構造、位置決め機構、操作方法などをカスタマイズすることも可能です。自動車シートの生産工程における組立作業の標準化と効率向上をサポートするソリューションとして、CNC VINAが研究・開発した自動車シート組立治具をご提案します。

特殊治具の設計・製作をご希望のお客様は下記までお問い合わせください。
