基板切断機

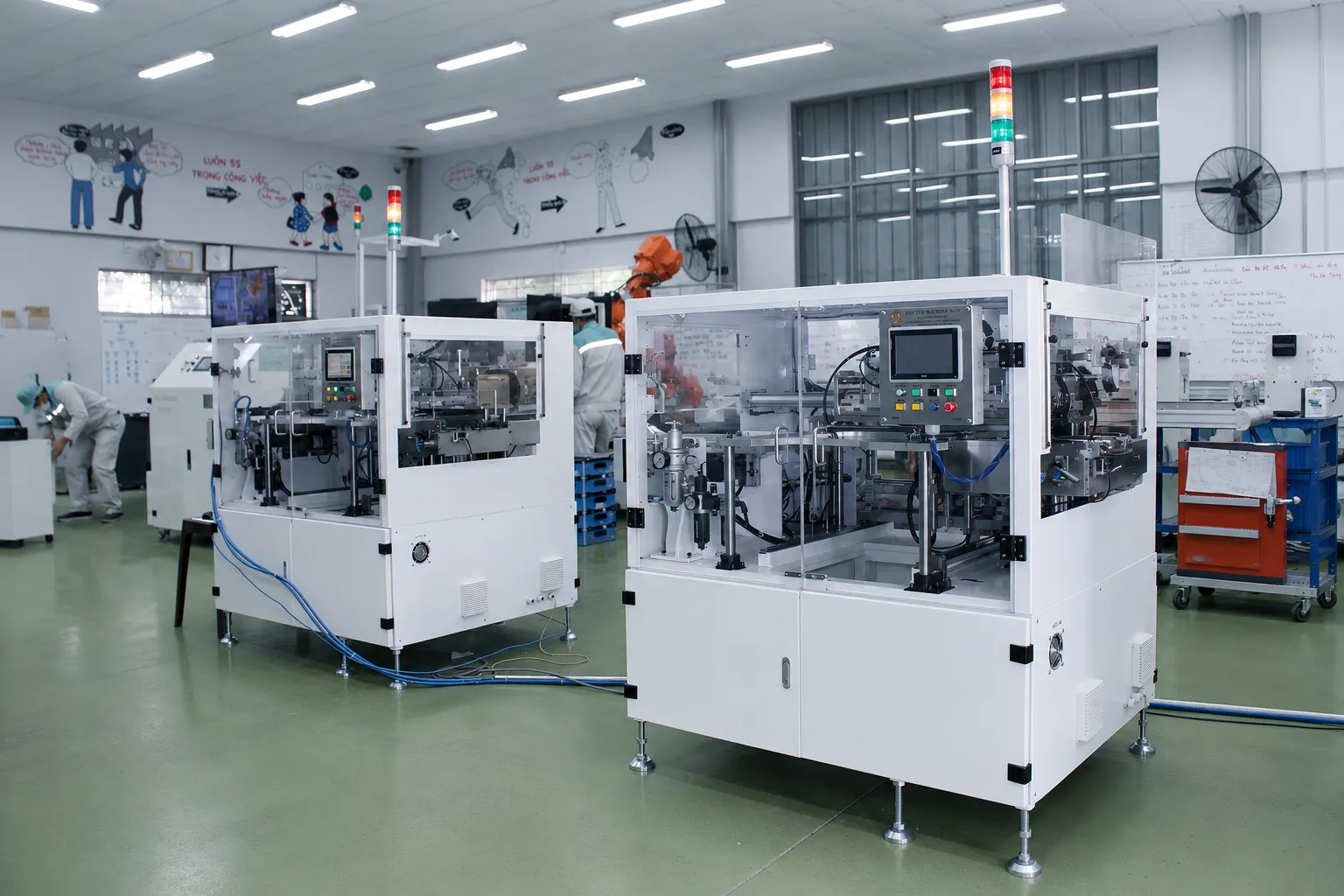

基板分割機の概要

基板分割機は、各種加工・実装・はんだ付け工程を終えた後、パネル状のPCB（プリント基板）から個々の基板を切り離すための専用設備です。手作業による分割とは異なり、自動制御されたルーターカッターが、あらかじめ設定された加工経路に沿って基板を切断します。また、位置決め機構やPCB保持機構を組み合わせることで、安定した分割精度と繰り返し精度を実現します。

電子機器の生産ラインにおける基板分割工程では、加工精度・生産性・繰り返し安定性の確保が重要です。切断ラインを設計位置に正確に合わせるだけでなく、実装済みのPCBや電子部品への不要な負荷やダメージを最小限に抑える必要があります。そのため、分割工程を自動化することで、製品品質を安定して管理するとともに、作業者の手作業への依存を軽減し、生産効率の向上につなげることができます。CNC VINAが設計・製造する基板分割機は、各PCBモデルの仕様や生産条件に合わせてカスタマイズできる自動化設備です。Inline（インライン）生産ラインへの組み込みにも対応しており、搬送・移載（Transfer）機構、専用治具、切断ユニット、集塵システム、各種センサーおよび自動制御システムなどを組み合わせ、用途や生産ラインに応じた最適な構成をご提案します。

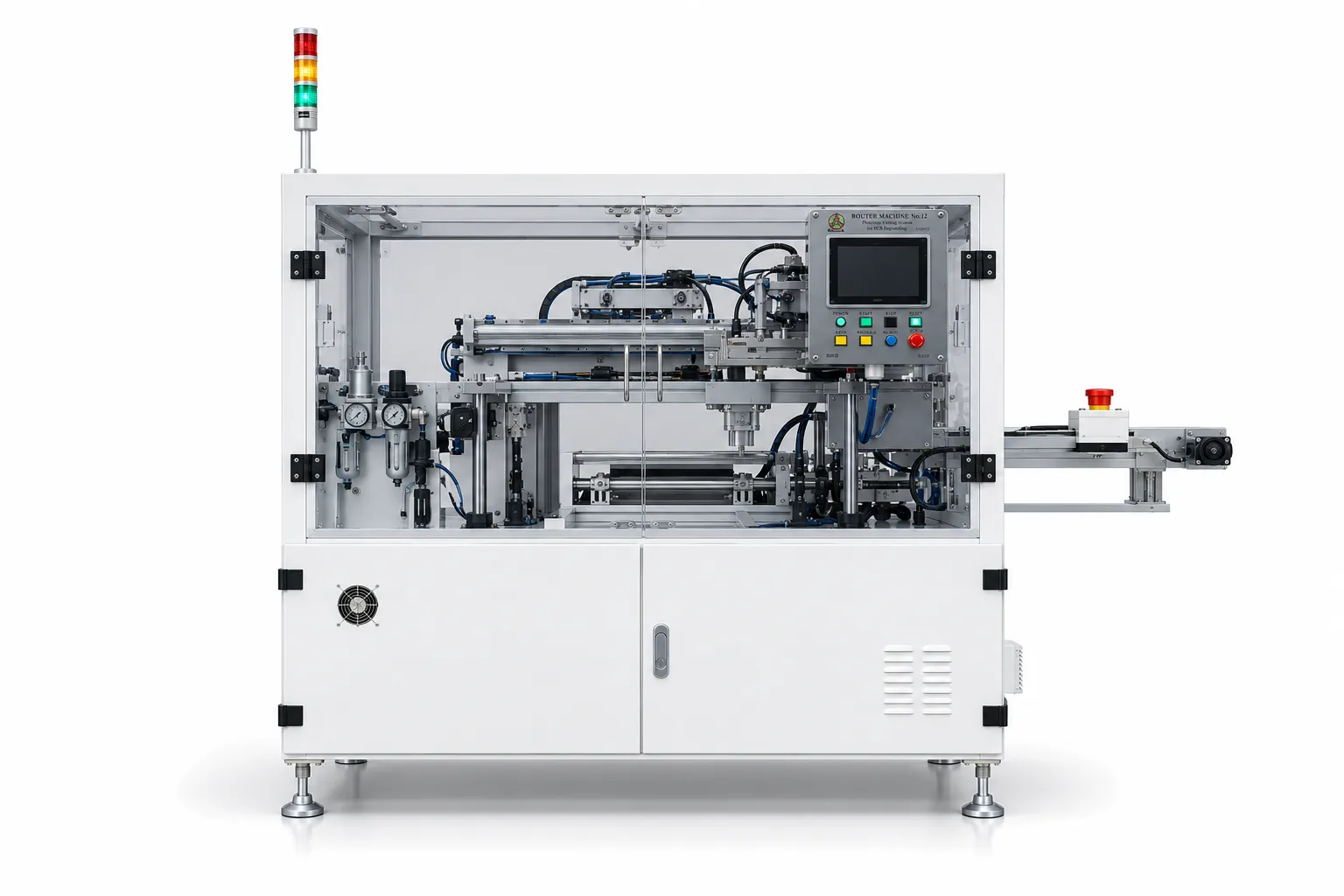

CNC VINA製 基板分割機の動作原理

PCBの製造工程では、複数の基板を1枚のパネル上に配置し、連結した状態で各種実装・はんだ付け工程を行うことがあります。必要な工程が完了した後、あらかじめ設定された分割ラインに沿って各基板をパネルから切り離します。

CNC VINAのPCB分割機では、スピンドルに取り付けたルータービットを使用して、この分割工程を自動で行います。PCBを装置内へ搬入した後、所定の治具位置まで搬送し、治具によって基板を安定して固定してから切断を開始します。その後、設定された回転数でスピンドルを駆動し、あらかじめプログラムされた加工経路に沿って切削ユニットを移動させることで、連結されたPCBを高精度に分割します。

製品モデルごとに、スピンドル回転数、切削速度、工具の移動経路、切断条件などをあらかじめ制御システムに設定できます。これにより、特定のモデルを生産する際には登録済みのプログラムを呼び出して同一の加工条件を再現でき、作業者による手作業と比較して、加工品質のばらつきを抑えながら安定した生産を実現します。

HMI・PLC制御システム

制御システムでは、オペレーターが製品モデルを選択し、切断条件を設定するとともに、装置の稼働状況をリアルタイムで確認できます。PCBの種類ごとに切削経路やスピンドル回転数などの加工条件を設定し、個別のプログラムとして登録することが可能です。

モデルごとにプログラムを保存・呼び出して使用できるため、生産時に手動で設定を繰り返す必要がなく、複数種類のPCBを生産する際にもスムーズな段取り替えが可能です。これにより、製品切り替え時の作業負担を軽減し、安定した生産をサポートします。

Inputユニット

Inputユニットは、加工前のPCBを装置内へ供給する役割を担います。装置の仕様や生産ラインの構成に応じて、PCBを積載した状態から供給する方式や、コンベヤーを介して自動搬送する方式などに対応できます。

PCBの投入工程を自動化することで、作業者が1枚ずつ基板を装置へセットする作業を削減し、後工程の基板分割を連続的かつ効率的に行えるようになります。

Transferユニット

Transferユニットは、Inputエリアから切断用JIGまでPCBを搬送する機構です。吸着機構と連動してPCBを確実に保持しながら搬送し、加工開始前に所定の位置へ正確にセットします。

PCBの搬送から位置決めまでを自動化することで、作業者による基板の取り扱いを減らし、安定した自動加工を実現します。

PCB位置決め用JIG

JIGは、切断工程においてPCBを支持し、所定の位置に正確に固定するための治具です。適切に設計されたJIGによって基板を安定して保持することで、ルータービットによる切削時の基板のずれや振動を抑制します。

JIGは製品モデルごとに設計される主要な構成部品の一つです。PCBの種類を変更する場合には、新しい製品のサイズや切断ラインの位置に合わせてJIGを交換または調整することで、異なるモデルにも対応できます。

切断ユニット・スピンドル

切断ユニットは、ルータービットとスピンドルを組み合わせてPCBを分割する機構です。スピンドルが工具を高速回転させる一方、駆動機構があらかじめプログラムされた加工経路に沿って工具を移動させることで、設定されたラインに沿ってPCBを切断します。

CNC VINAの基板分割機は、製品エリアの下部に2基のスピンドルを配置した構成を採用しており、装置仕様に応じた切断加工を行います。使用する工具やスピンドル回転数、切削条件については、PCBの材質・厚み・切断ラインの形状など、実際の製品仕様を考慮して適切に設定する必要があります。

集塵システム

PCBの切削加工では、切断箇所から粉塵や微細な材料片が発生します。装置には集塵ユニットを搭載し、加工中に発生する粉塵を効率的に回収します。

集塵システムによって装置内部への粉塵の蓄積を抑え、加工エリアをより清潔に保つとともに、オペレーターが作業しやすい環境づくりにもつながります。

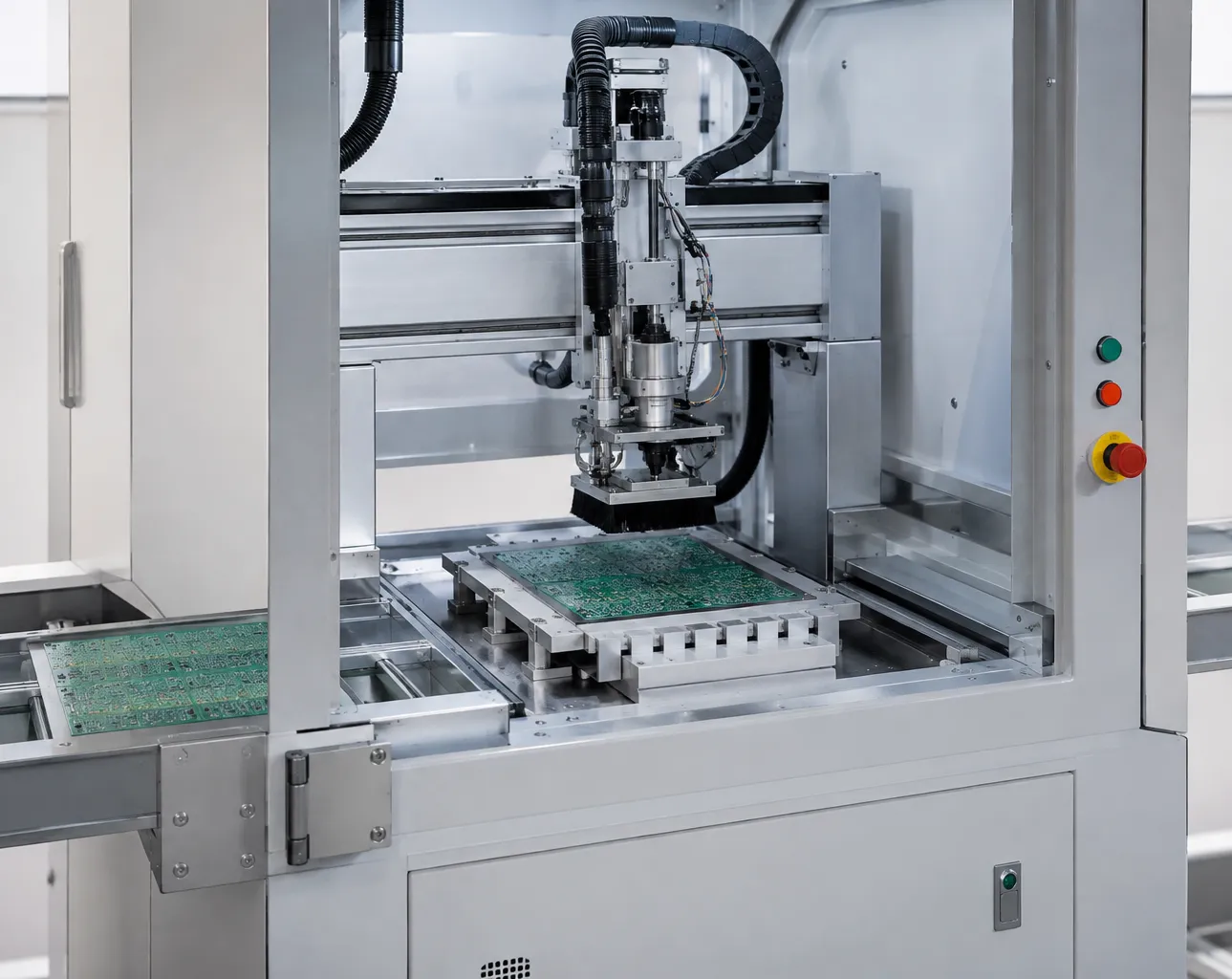

PCB自動分割の工程

CNC VINAの基板分割機は、主に**「PCB供給・位置決め」「自動切断」「搬出」**の3段階で自動分割工程を行います。

まず、InputユニットがPCBを受け入れ、Transferユニットが基板を吸着してJIGへ搬送します。JIG上でPCBを所定の位置に正確に位置決めし、吸着機構によって安定して固定した後、切断工程を開始します。

次に、スピンドルが設定された回転数で回転し、切断ユニットがあらかじめ登録された加工経路に沿って移動します。パネルの設計やPCBの配置に応じて必要な切断ラインを加工し、連結されたPCBを順次分割します。この間、集塵システムが連動して作動し、切削によって発生する粉塵を回収します。切断工程が完了すると、吸着機構によって加工済みのPCBを取り出し、Outputユニットへ搬送して次工程へ送り出します。PCBの供給から位置決め、切断、搬出までの一連の工程を自動化することで、作業者による直接操作を最小限に抑え、安定した連続生産をサポートします。

Vカット加工

ノッチ加工には、20°、30°、45°、60°などの任意の角度を持つ 2 枚の刃が使用されます。これらのブレードは多くの歯車を備えた車輪のように機能し、これらの歯車がポイントを獲得するためのナイフとして使用されます。 1 つのブレードは上部に、もう 1 つのブレードは下部に配置され、PCB 基板を通過させるための一定の距離を置いてポイントツーポイント回転します。この距離によって 2 つの V 字型カット間の残りの厚さが決まり、残りの厚さによって PCB 部品を保持するサブボードまたは製造ボードが支えられます。 PCB ボードのアセンブリが完了すると、ドーターボードは個々の PCB アセンブリに分離されます。

CNC VINA製 基板分割機の主な特長

基板分割工程を自動化

本装置は、PCBの供給、位置決め、切断、搬出までの一連の工程を連続して自動で行うことができます。オペレーターは主に加工プログラムの設定、装置の稼働状況の監視、必要に応じたアラームへの対応を行います。これにより、繰り返し作業を大幅に削減でき、特にPCBの生産数量が多く、安定した生産サイクルが求められる製造ラインに適しています。

プログラム制御による高精度な切断

切断経路はPCBの各モデルに合わせてあらかじめ設定できるため、切断ユニットを必要な加工軌跡に沿って正確に制御できます。設計上の仕様では、約±0.1 mmの切断精度を実現できます。ただし、実際の加工精度はPCBの仕様、JIGの精度、使用する切削工具、加工条件および装置の運用環境などによって異なります。

短いサイクルタイム

参考仕様では、6個取りのPCBパネル1枚あたり約22秒のサイクルタイムで切断加工を行うことができます。この性能により、連続生産が求められる製造ラインにも対応できます。なお、実際のサイクルタイムは、PCBのサイズ、切断ラインの数、加工経路、切断条件などによって変動します。

PCBモデル変更への柔軟な対応

本装置の特長の一つは、PCBのモデルに応じてJIGと切断プログラムを変更することで、複数種類のPCBに対応できる点です。製品モデルを変更する際も、対象製品に適した治具へ交換することで対応できるため、製品ごとに装置全体を新たに導入する必要がありません。特に、複数のPCB品種を生産し、製品構成や生産計画に応じて柔軟な段取り替えが求められる工場に適しています。

PCBの自動供給・搬出システム

InputおよびOutputエリアには、それぞれ搬送用コンベヤーを配置し、PCBの供給から加工後の搬出までを自動化しています。Transferユニットは吸着機構と連動し、PCBを切断位置まで搬送するとともに、加工完了後の製品を取り出します。これにより、前後工程とのライン接続が容易になり、工程間で発生する手作業や搬送時間を削減できます。

加工中の集塵機能

本装置には、ルータービットによるPCB切削時に発生する粉塵を回収する集塵システムを搭載しています。加工箇所で発生する粉塵を効率的に回収することで、装置内部を清潔に保ちやすくするとともに、作業エリアへの粉塵の拡散を抑制します。

自動基板分割機を導入するメリット

自動PCB分割機を生産ラインへ導入することで、基板分割工程における手作業を大幅に削減できます。PCBの供給、位置決め、切断を設定したプログラムに基づいて自動で行うことで、加工の再現性が向上し、オペレーターごとの作業スキルへの依存を抑えることができます。また、切断経路をプログラムによって制御することで、手作業による切断で発生する位置ずれや加工ばらつきを抑制できます。特に、切断ラインの位置精度が求められる製品では、専用JIGと加工プログラムを組み合わせることで、より安定した加工条件を維持できます。さらに、PCBの自動供給・搬出システムにより、各サイクル間の搬送やセットにかかる時間を短縮し、生産ライン全体の生産性向上につなげることができます。作業者についても、基板を直接切断する作業から、装置の操作・監視や品質確認など、より付加価値の高い業務へ役割を移行できます。

特に、集塵システムを搭載することで、切削工程で発生する粉塵を加工エリアで回収し、作業環境の改善と装置内部への粉塵蓄積の抑制にもつながります。

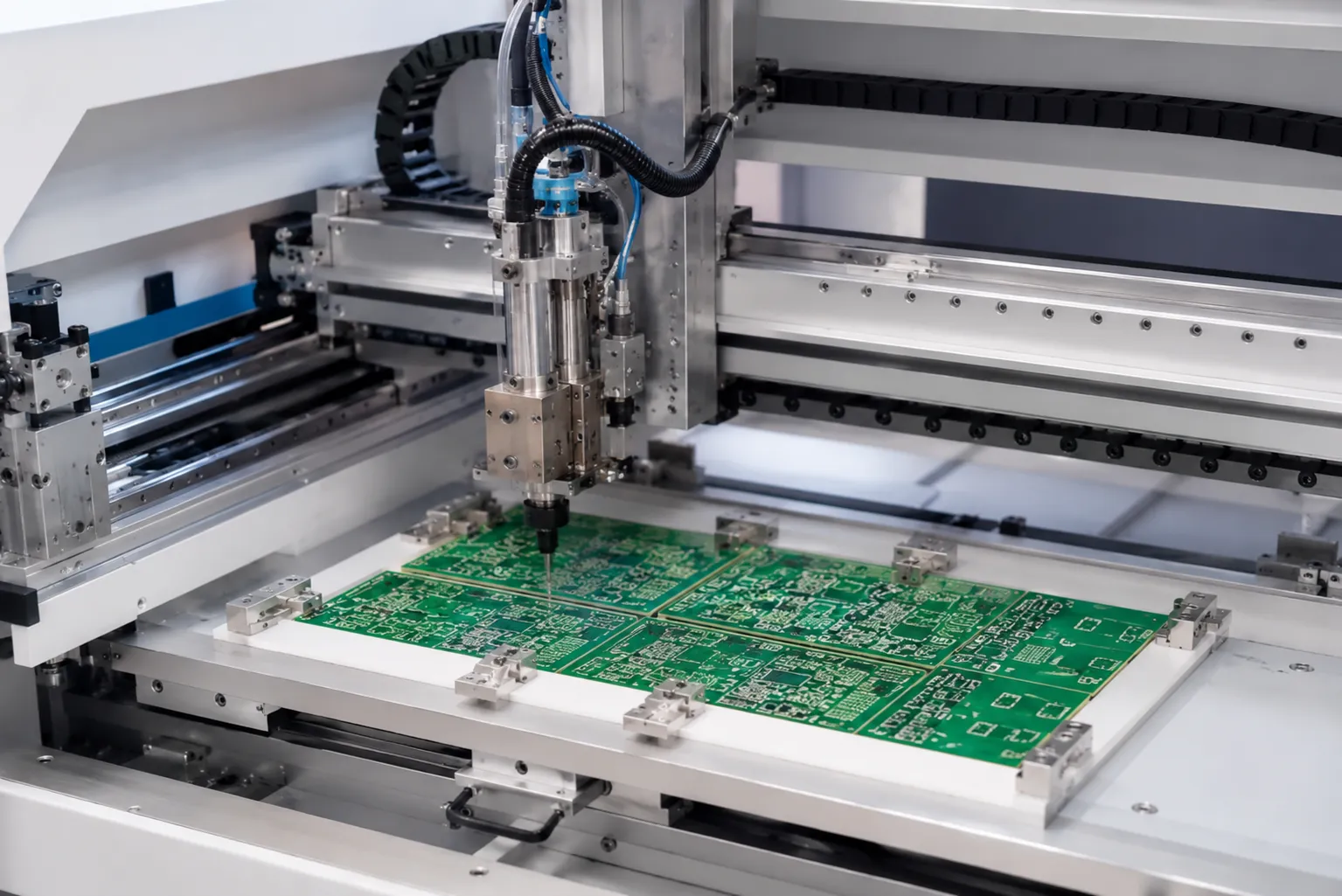

基板分割機の用途

CNC VINAの基板分割機は、電子機器の製造・組立ラインにおいて、加工・電子部品実装工程を終えたパネル状PCBから個々の基板を分割する工程に使用されます。複数のPCBを1枚のパネルに連結した状態で、はんだペースト印刷、部品実装、はんだ付け、検査などの工程を行う製品では、後工程における基板分割が重要なプロセスとなります。これらの工程が完了した後、PCBを設計された分割ラインに沿って正確に切り離し、実装部品や銅配線、基板構造に不要な影響を与えないよう加工する必要があります。

CNC VINAの基板分割機は、こうした生産工程における自動分割を実現し、製品仕様や生産条件に応じた設備構成をご提案します。

製造工程では、CNC制御システムとスピンドル、切断ユニットを組み合わせ、あらかじめ設定されたプログラムに従って工具を移動させます。パネルの設計、切断ラインの位置、製品に求められる技術仕様などに応じて、加工プログラムを設定し、切断工具をさまざまな軌跡に沿って移動させることができます。これにより、PCBを正確かつ安定して分割するとともに、座標に基づいて工具の動きを制御することで、設計上の切断位置からのずれを抑え、各生産サイクルにおける加工の均一性を確保します。

パネル状PCBの量産工程への対応

基板分割機は、複数のPCBを1枚のパネル上に配置することで、材料スペースを有効活用し、生産効率を高めるパネル方式の生産ラインに特に適しています。PCBの実装工程が完了した後、装置があらかじめプログラムされた切断ラインに沿って各基板を分割します。

この方式は、1枚のパネルに多数のPCBを配置する製品や、高い繰り返し精度が求められる製品に適しています。作業者が手作業で基板を分割する代わりに、装置が登録されたプログラムに従って連続加工を行うため、切断位置や加工軌跡をより安定して管理できます。特に生産数量が多い場合には、デパネリング工程を自動化することで作業者の手作業への依存を抑え、安定した生産性を維持できます。

電子機器生産ラインへの導入

CNC基板分割機は、各工場の生産工程に応じて、SMT、部品はんだ付け、AOI検査、機能検査などの工程後に配置することができます。PCBが検査に合格した後、パネルを装置へ搬送して基板を分割し、その後の検査、筐体への組み付け、ケース組立、梱包などの工程へ移送します。

自動生産ラインでは、Input、Transfer、JIG、Outputなどの各ユニットと連携させることで、一連の自動加工サイクルを構築できます。PCBまたはパネルが装置へ供給されると、Transfer機構が加工位置まで搬送し、JIGが基板を正確に位置決め・固定します。その後、スピンドルと切断工具が設定されたプログラムに従って加工を行います。切断完了後は、分割されたPCBをOutputシステムへ搬送し、次工程へ送り出します。

このような構成により、作業者がPCBを直接取り扱う回数を削減できるだけでなく、他の自動化設備とのライン連携も容易になります。

大量生産・高い安定性が求められる製造環境に対応

大量の電子製品を生産する工場では、PCBの分割工程において、加工精度、繰り返し精度、サイクルタイムの安定性が重要となります。手作業による分割では、切断品質が作業者の技能に左右されやすく、生産数量が増加すると製品間で加工ばらつきが発生する可能性があります。

CNC基板分割機では、制御プログラムによって切断ユニットの動作、スピンドル回転数、加工軌跡などを管理します。これにより、同一のプログラムを連続した複数の加工サイクルで使用し、加工条件を統一して管理することができます。これは、量産工程において安定した品質を維持するうえで重要な要素となります。

さらに、切断工程には集塵システムを組み合わせることができ、PCBの加工時に発生する粉塵を効率的に回収します。粉塵を適切に管理することで、作業エリアをより清潔に保ち、装置内部への粉塵の蓄積を抑制するとともに、電子機器製造に適した生産環境の維持をサポートします。

多様なPCBモデルに柔軟に対応

CNC基板分割システムの特長の一つは、製品仕様に応じて装置を設計・構成できる柔軟性です。PCBのサイズ、パネル寸法、1パネルあたりの基板数、切断ラインの位置、供給方式、必要なサイクルタイムなどを考慮し、各製品に適した装置構成を設計できます。

複数のPCBモデルを生産する工場では、それぞれの製品に対応した加工プログラムを設定できます。また、PCBの形状や寸法に合わせてJIGを設計・交換することで、切断工程における基板の位置決めを安定させることができます。これにより、1種類のPCB専用設備ではなく、複数の製品モデルを扱う生産ラインにも柔軟に対応できます。

また、手作業によるPCB分割工程から自動化への移行を検討している企業にも適しています。生産ラインの要求に応じて、供給装置、コンベヤー、その他の自動化設備と連携させることで、工程全体の自動化レベルを段階的に高めることが可能です。

正確な位置決め、プログラムによるモーション制御、PCBの供給・切断・搬出の自動化、さらに生産ラインとの連携に対応するCNC VINA製 基板分割機は、PCB分割工程の生産性向上と安定した品質管理を目指す電子機器メーカーに適した自動化ソリューションです。特に、大量生産、高い繰り返し精度が求められるライン、複数のPCBモデルを扱う生産環境において、製品ごとにJIG、切断経路、加工プログラムを最適化できる点が大きな特長です。

CNC VINA製 PCB基板分割機はお客様の仕様に合わせて設計可能

PCBは製品によってサイズ、形状、切断ラインの位置が異なるため、基板分割機についても、すべての製品に同一の固定仕様を適用するのではなく、実際の製品仕様に基づいて装置構成を決定することが重要です。

CNC VINAでは、お客様のPCBモデルおよび生産ラインの要求仕様に合わせて、基板分割機の設計・製造に対応しています。 Input、Transfer、JIG、スピンドルユニット、集塵システム、コンベヤー、制御システムに至るまで、実際の製品仕様やライン構成を考慮して最適な設備構成を設計します。

装置仕様を検討する際には、PCBの寸法、材質、厚み、1パネルあたりの基板数、切断ライン、必要生産数量、前後工程の設備などが重要な検討項目となります。これらの条件を総合的に確認することで、製品と生産ラインに適した基板分割システムを構築できます。

CNC VINAが設計・製造する自動PCB基板分割機は、PCBの切断・分割工程を自動化する設備であり、位置決め機構、ルータービットとスピンドル、PCBの自動供給・搬出システム、集塵システムなどを組み合わせて構成されます。製品モデルごとに切断経路をプログラム制御することで、電子機器の量産工程に求められる加工精度、繰り返し安定性、生産性の向上をサポートします。

本装置の重要な特長は、単なる切断速度だけではありません。PCBの仕様に合わせたJIG、加工プログラム、装置構成を設計できるため、お客様の製品や生産ラインに適した自動化ソリューションを構築できることにあります。

CNC VINAでは、PCBの供給、位置決め、切断、集塵、搬出から生産ラインとの接続まで、お客様の要求仕様に合わせた基板分割機の設計・製造を承っております。PCB分割工程の自動化をご検討の企業様は、製品仕様や生産ラインの条件をお聞かせいただければ、用途に適した設備構成をご提案いたします。
