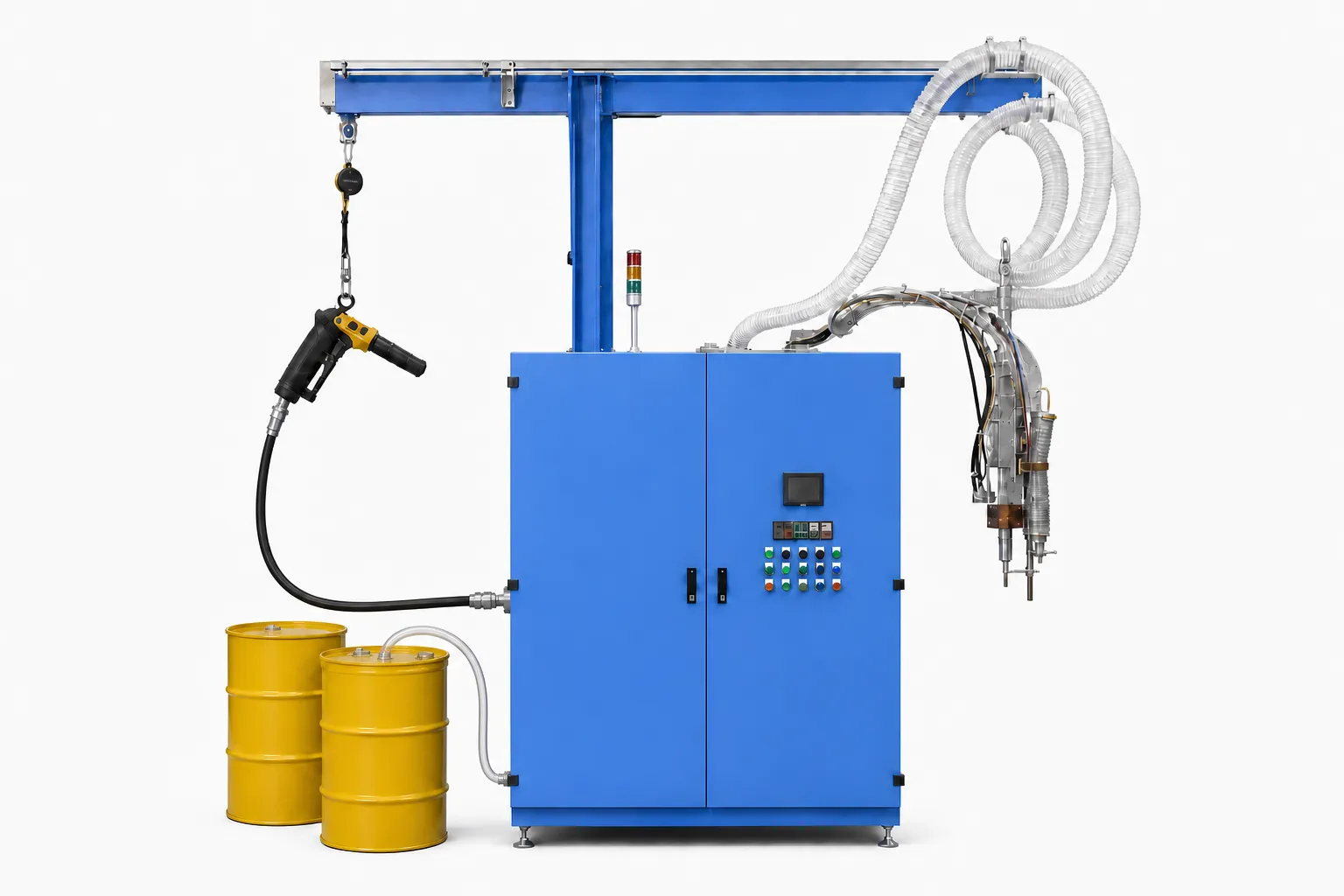

ブレーキオイルポンプ

ブレーキフルード充填機は、自動車や二輪車のブレーキフルード充填工程の効率と安定性を向上させる自動化ソリューションです。真空引き技術、自動フルード供給、インテリジェントな制御システムを組み合わせることで、ブレーキフルードの充填を迅速かつ正確に行います。運転中の各種パラメータを管理することで、手作業によるミスを抑え、製品間で均一な品質を維持することに貢献します。また、さまざまな車種・モデルに合わせた設計が可能で、自動生産ラインへの組み込みにも対応できます。安定性と柔軟性に優れ、連続生産の要求にも対応できるため、ブレーキフルード充填機は自動車・二輪車の製造・組立工場をはじめ、専門の整備工場などにも適した設備です。では、CNC VINAが設計するブレーキフルード充填機はどのように運転され、手作業による充填方法と比べてどのようなメリットがあるのでしょうか。

自動ブレーキフルード充填機の仕様

ブレーキフルードを効率的かつ正確に充填することの重要性

ブレーキフルードは、ブレーキペダルからホイールのブレーキ機構へ圧力を伝達する油圧作動液であり、ドライバーがブレーキを踏んだ際に車両を減速・停止させる役割を担っています。そのため、ブレーキフルードはブレーキシステムにおいて重要な役割を持ち、適正な量・種類を使用し、良好な状態を維持する必要があります。

使用中、ブレーキフルードは周囲の空気中の水分を吸収することがあります。水分量が増加したり、フルードが汚染されたりすると、その特性が変化し、圧力伝達性能やブレーキシステムの安定した作動に影響を及ぼす可能性があります。特に、水分はブレーキフルードの沸点を低下させるため、高温環境でブレーキシステムを使用した際に、蒸気や気泡が発生するリスクが高まります。気体は圧縮される一方、ブレーキフルードはほぼ圧縮されないため、油圧による制動力の伝達効率が低下する可能性があります。

ブレーキフルードが不足している場合や、水分を含んでいる場合、または劣化している場合は、メーカーの推奨に従って点検し、補充または交換する必要があります。適切に対処しない場合、以下のような問題が発生する可能性があります。

• 制動性能の低下： 品質が低下したブレーキフルードや、空気・水分が混入したフルードは、ブレーキシステム内の油圧伝達性能を低下させる可能性があります。ブレーキペダルのフィーリングが通常と異なったり、制動距離が長くなったりすることで、車両の操作性や走行時の安全性に影響を及ぼす可能性があります。
• ブレーキシステム部品の腐食リスクの増加： ブレーキフルードは水分を吸収する性質があります。フルード内に水分が蓄積すると、ブレーキシステム内部の金属部品が酸化・腐食する可能性があります。また、長期間使用したブレーキフルードは品質が低下し、各部品を保護する性能も低下する可能性があります。
• 高温時の制動性能の低下： フルード中の水分はブレーキフルードの沸点を低下させます。連続的なブレーキ操作や、高負荷・高温条件での使用時には、フルードが蒸気や気泡を発生させる可能性があり、圧力伝達性能が低下して制動効果に影響を及ぼすことがあります。

そのため、ブレーキフルードを補充または交換する際は、メーカーが指定する適切な種類のフルードを使用し、フルードが清浄で、水分や異物が混入していないことを確認したうえで、規定量まで充填することが重要です。また、ブレーキフルードとブレーキシステムの状態を定期的に点検し、安定した安全な作動を維持することが必要です。

ブレーキフルード充填機のメリット

ブレーキフルード充填機は、ブレーキシステムへのフルード充填工程を自動化するために設計されており、真空引きと正確なフルード量の制御を組み合わせています。以下は、ブレーキフルード充填機がもたらす主なメリットです。

• ブレーキフルード充填工程の自動化： サイクルタイムを短縮し、生産ラインでの待ち時間を削減します。

• フルード量・圧力・ポンプ速度の制御： センサーと制御システムによって各パラメータを管理し、フルードの過充填や不足を抑えます。

• 手作業の削減： 手動操作を減らすことで、作業ミスを抑制し、生産工程に必要な人員の削減につながります。

• 安定した充填品質： 各種パラメータを統一して設定・管理することで、製品ごとの充填品質を安定させます。

• 直感的なHMIインターフェース： 操作が簡単で、運転状況の確認や警告発生時の対応をスムーズに行えます。

• 生産ラインへの組み込み： 組立ラインへの統合が可能で、連続生産や大量生産の要求にも対応できます。

二輪車用自動ブレーキフルード充填システムの主な特長

二輪車用自動ブレーキフルード充填システムは、真空引き技術、専用治具、PLCによる自動制御を備えている点が特長です。主な特長は以下のとおりです。

• 真空引き技術： システムはフルード充填前に真空引きを行い、ブレーキリザーバーやフルード配管内部の空気を大部分除去します。これにより、充填後に残留する空気を低減し、ブレーキユニットの品質と安定性の向上に貢献します。システム内に残る空気を抑えることで、ブレーキフルードの圧力伝達への影響を低減し、使用時のブレーキユニットの性能維持をサポートします。
• 自動フルード供給・制御システム： ブレーキフルードの種類に応じて、充填量、圧力、ポンプ速度などの充填条件を設定できます。各パラメータはHMI上で保存・調整でき、製品モデルごとのプログラムを簡単に設定できます。真空引き、検査、フルード充填、工程完了までの一連のサイクルはPLCによって自動制御されます。また、センサーが運転中の各種パラメータを継続的に監視し、異常が発生した場合は制御装置へ信号を送り、適切な処理を行います。
• フルード量の測定・制御： フルード量は設定値に基づいて制御され、過充填や充填不足を抑えます。設定された条件に達すると、システムが自動的にフルード供給を停止し、次の工程へ移行します。構成によっては、フルード量を確認・監視するための検査機構や確認用機構を追加することもでき、作業者が充填状況を確認しやすい設計にできます。
• モデルごとに設計された専用治具： システムには、各製品モデルに合わせて設計・製作された専用治具（Jig）が搭載されており、顧客の要求に応じたカスタマイズにも対応できます。この設計により、真空引きやフルード充填時にワークを正確に位置決めできます。別のモデルへ切り替える際には、製品仕様に合わせて治具を交換または調整できます。そのため、モデル切り替え時のダンドリー（段取り変更）や治具の取り付けをスムーズに行うことができ、生産ラインの切り替え時間の短縮に貢献します。
• PLCによる自動制御： 真空引き、検査、フルード充填から工程完了まで、ブレーキフルード充填の一連の工程をPLCによってプログラムし、自動制御します。運転パラメータは設定されたプログラムに従って管理されるため、安定した運転を実現し、手作業によるミスを抑制します。約20秒／1回の充填というサイクルタイムにより、連続・高生産量の要求に対応でき、二輪車のブレーキ組立ラインへの組み込みにも適しています。

二輪車用ブレーキフルード充填機の操作方法

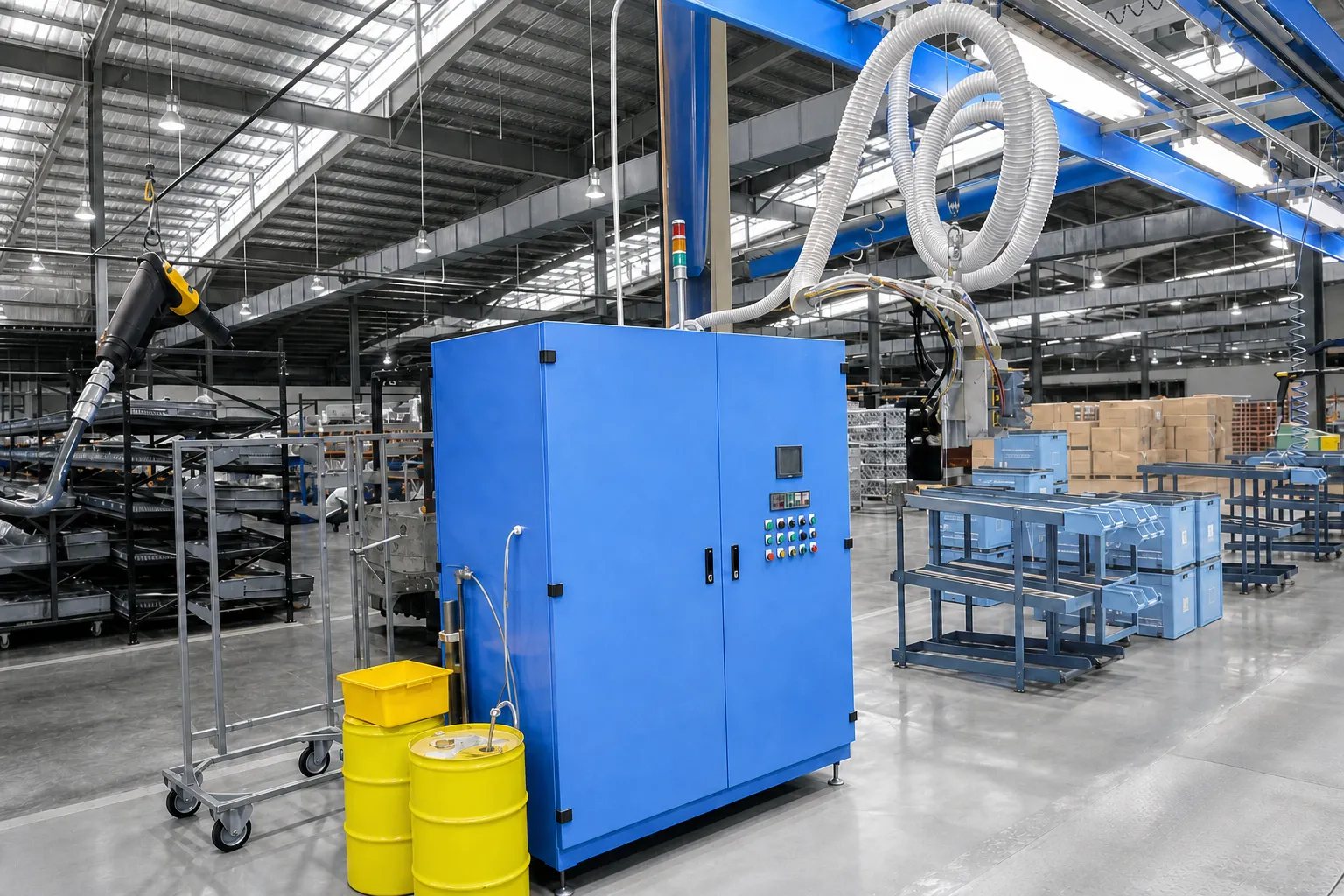

二輪車用ブレーキフルード充填機は、真空引き技術と自動フルード充填を組み合わせることで、ブレーキフルードの充填工程を迅速かつ安定して行い、手作業を削減します。機械は組立ラインに直接組み込むことができ、車両が各生産工程を移動している間にも作業を行うことができます。

ブレーキフルード充填機はどのように動作するのか？

機械の治具には、真空引きヘッドとフルード充填ヘッドが一体化されています。車両が作業位置に到達すると、治具が車両にあらかじめ取り付けられたブレーキリザーバーをクランプして接続し、以下の工程を順番に実行します。

• 真空引き： システムがブレーキリザーバーおよびフルード配管内を真空状態にし、フルード充填前に内部の空気を除去します。
• 真空保持・気密性の確認： 必要な真空度に達した後、システムが真空状態を維持できるかを確認し、漏れや接続部の密閉不良を検出します。
• ブレーキフルードの充填： 検査結果が所定の条件を満たすと、機械が設定された充填量および工程条件に従って、ブレーキリザーバーへ自動的にブレーキフルードを供給します。
• 余剰フルードの回収： 充填後に残った余分なフルードを回収し、ブレーキリザーバーの外部や作業エリアにフルードが残るのを抑えます。
• 圧力調整： フルード充填完了後、システムが圧力を適切な状態に調整し、ブレーキシステムが安定して作動できる状態を整えます。

ブレーキフルード充填機による充填工程

ブレーキフルードの充填工程は、制御システムに設定された各種パラメータに従って自動的に行われます。作業者は主に機械との接続、パラメータの設定、工程の監視を行うため、手作業を削減し、製品に必要な量のブレーキフルードを安定して供給できます。

ステップ1：ブレーキシステムと機械を接続する
機械の接続ヘッドをブレーキシステムのフルード注入口に接続し、運転中に十分な気密性が確保されるようにしっかりと固定します。確実に接続することで、フルードの漏れを抑え、充填工程中の圧力条件を適切に維持します。

ステップ2：フルードの種類と充填パラメータを設定する
作業者は、使用するブレーキフルードの種類と製品モデルに対応するプログラムを選択し、HMI画面から充填圧力、フルード供給速度、充填量などの必要なパラメータを設定します。各パラメータは製品ごとの要求仕様に合わせて設定できます。

ステップ3：真空引きと気密性の確認
フルードを充填する前に、システムがブレーキリザーバーおよびフルード配管内を真空状態にし、内部に残っている空気を除去します。その後、機械が真空状態を維持できるかを確認し、漏れや接続部の密閉不良を検出します。検査結果が所定の条件を満たした場合にのみ、フルード充填工程へ進みます。

ステップ4：ブレーキフルードを自動充填する
検査が完了すると、機械が設定されたパラメータに従ってブレーキフルードを自動的に供給します。システムはセンサーからの信号に基づいて充填工程を制御し、製品に必要な量のフルードが供給されるように管理します。

ステップ5：工程を監視・確認する
運転中、作業者はHMI画面から機械の状態、充填パラメータ、工程結果などを確認できます。また、ブレーキシステムに設置されたサイトグラス（確認窓）や確認機構を通じて、実際のフルード量を確認することもできます。異常なパラメータが検出された場合、システムが警告を発し、作業者が速やかに対応できるようにします。

ステップ6：工程を完了し、接続を解除する
フルード量が設定値に達し、すべての検査条件を満たすと、システムが自動的にフルード供給を停止します。その後、作業者が充填ヘッドをブレーキシステムのフルード注入口から取り外し、製品を次の工程へ移します。

注意事項：真空引き、気密性の確認、フルード充填、余剰フルードの回収、圧力調整までの一連の工程は、センサーシステムによって監視され、設定されたパラメータに従って制御されます。各工程の結果は制御システムへ送信され、画面上に表示されるため、作業者は機械の状態を確認し、工程結果を容易に把握できます。また、真空度が所定の条件に達しない、漏れが発生する、フルード量が規定値を満たさない、運転パラメータが設定範囲を超えるなどの異常が発生した場合、システムが異常を検出して警告を発し、作業者が速やかに対応できるようにします。これにより、ブレーキフルード充填工程の品質を適切に管理し、手作業への依存を低減するとともに、二輪車の組立ラインにおける安定した正確な工程運用に貢献します。

手作業による充填方法と比較したブレーキフルード充填機のメリット

手作業によるブレーキフルードの充填方法と比較して、ブレーキフルード充填機は多くの工程を自動化し、各種パラメータを安定して管理するとともに、作業者の操作への依存を低減できます。主なメリットは以下のとおりです。

• 真空引き・フルード充填の自動化： 設定されたプログラムに従って真空引きとフルード充填を自動的に行うため、作業時間を短縮し、手作業と比較して生産性の向上に貢献します。
• 充填条件の安定した管理： フルード量、圧力、ポンプ速度などを設定値に基づいて制御することで、作業者ごとの操作の違いによる製品間のばらつきを抑えます。
• 作業ミスの低減： あらかじめ設定された工程順序に従って各工程を自動的に実行するとともに、センサーによって運転状態を監視し、設定条件を満たさない場合には警告を発します。これにより、手作業で発生しやすいミスの低減に貢献します。
• 連続生産への対応： 自動化によって手作業を減らし、1サイクルあたりの作業時間を短縮できるため、連続生産にも適しています。技術要件に従って定期的なメンテナンスを行うことで、長期間にわたって安定した運転を維持できます。

ブレーキフルード充填機の産業分野における用途

自動ブレーキフルード交換・充填機は、自動車整備工場から製造工場、さらに多数の車両を定期的に整備する運送事業者まで、さまざまな環境で使用できます。

• 自動車整備工場・ガレージ： 整備工場や修理工場では、ブレーキフルードの交換・充填工程を自動化し、手作業と比較して整備時間の短縮に貢献します。真空引きやフルード供給を設定されたパラメータに基づいて制御することで、ブレーキシステムの整備作業における安定性と品質の向上につながります。
• 自動車製造工場： 自動車の生産ラインでは、組立工程に機械を組み込み、真空引き、検査、ブレーキフルード充填までの工程を自動的に行うことができます。自動化によって手作業を削減し、生産性を向上させるとともに、製品ごとの各種工程パラメータを統一して管理できます。
• 整備施設・運送会社： 運送事業者では、多数の車両を定期的に整備する必要があります。自動ブレーキフルード交換・充填機を導入することで、1台あたりの作業時間を短縮し、手作業への依存を抑えながら人員を効率的に活用できます。これにより、特に点検・整備が必要な車両数が多い場合でも、より効率的な整備体制の構築に貢献します。

まとめ

ブレーキフルード充填機は、フルード充填工程を自動化し、作業をより迅速、安定的かつ正確に行うための適したソリューションです。真空引き技術、自動フルード供給システム、インテリジェントな制御システムを組み合わせることで、手作業への依存を抑えながら、製造・整備工程における安定した品質の維持に貢献します。 また、使用目的や生産条件に応じて柔軟に設計でき、自動車・二輪車の製造ラインや組立ラインへの組み込みにも対応できます。運用効率を向上させるだけでなく、人員の最適化や連続生産の要求にも対応できます。高い自動化性能と柔軟な適用性を備えたブレーキフルード充填機は、生産性の向上と生産工程の近代化を目指す企業に適した設備です。 ブレーキフルード充填機や自動車・二輪車関連製品にご興味がございましたら、CNC VINAまでお気軽にお問い合わせください。製品に関するご相談やお見積もりについて、迅速に対応いたします。
