自動箱詰めライン

自動箱詰め包装ラインの概要

自動箱詰め包装ラインは、製品の箱詰めから段ボールケースへの梱包、封函、パレタイジングまで、一連の包装工程を高い自動化レベルで連続して行うために設計された設備システムです。製品の種類や包装仕様に応じて、段ボールケース成形機、コンベヤ、包装機、封函機、検査装置、制御システムなど、さまざまな設備を組み合わせて構成することができます。各設備を連携させた一貫したシステムにすることで、工程間の動作を同期させ、手作業を削減するとともに、生産工程における処理能力の管理をサポートします。ラインの構成は、製品の寸法、段ボールケースの仕様、包装速度、および各工場の具体的な生産要件を考慮して選定する必要があります。

手作業と自動化による箱詰め包装ライン

手作業による包装の課題

手作業による包装は、生産量が少ない場合や、包装仕様を頻繁に変更する必要がある場合に適しています。一方、生産量が増加したり、連続稼働が求められたりする場合には、必要な人員、生産性、包装工程の安定性などの面で課題が生じる可能性があります。

時間と人員を要する

段ボールケースの成形、製品の投入、フラップの折り込み、封函などの工程では、作業者による直接的な作業が必要となる場合があります。生産量が増加すると、一定の包装能力を維持するために作業者を増員する必要が生じ、運用コストの増加につながる可能性があります。

均一性を維持しにくい

手作業による包装の仕上がりは、作業者の操作方法や経験に左右される場合があります。ケースの折り込み、製品の配置、封函状態などにばらつきが生じると、包装後の荷姿やケースの強度に影響する可能性があります。

作業者の反復作業が増える

包装工程には反復性の高い作業が多く、特に大量の製品を長時間処理する場合には、作業者の負担が大きくなる可能性があります。適切な工程を自動化することで、手作業への依存を低減し、作業者がラインの監視や管理により集中できる環境を整えることができます。

生産量の増加に対応しにくい

手作業による包装ラインでは、生産能力の向上が作業者数や稼働時間に大きく左右されます。生産需要が増加した場合、必要な処理能力を確保するために、人員配置の見直しや包装作業エリアの増設などが必要になる場合があります。

包装仕様の変更への対応

製品サイズ、段ボールケースの種類、包装仕様などを変更する場合、手作業では比較的容易に対応できるケースがある一方、作業者の操作に大きく依存します。自動包装ラインの場合、包装仕様を変更できる範囲は、各設備の設計や調整機構、対応可能な仕様によって異なります。

自動箱詰め包装ラインのメリット

自動箱詰め包装ラインは、生産要件に応じて設定された速度で、包装工程を連続的に行うことができます。段ボールケース成形機、包装機、封函機、コンベヤなどの設備を連携させることで、手作業を削減し、各工程間の動作を同期させることができます。適切な構成で導入することで、生産性の向上、反復作業における人員への依存度の低減、包装工程の安定化をサポートします。

また、センサーや制御システムを活用することで、製品、段ボールケース、各工程の稼働状態などを検知することができます。異常が検出された場合には、設定に応じて警告を発したり、あらかじめ設定された処理を実行したりすることが可能です。これにより、作業者はラインの稼働状況を把握しやすくなり、包装工程の管理や異常への対応を効率化できます。

自動箱詰め包装ラインの構成設備

自動箱詰め包装ラインは、製品の種類、段ボールケースの仕様、生産能力などに応じて、さまざまな設備を組み合わせて構成することができます。一般的には、段ボールケース成形機、コンベヤ、包装機、封函機、制御システムなどが使用されます。

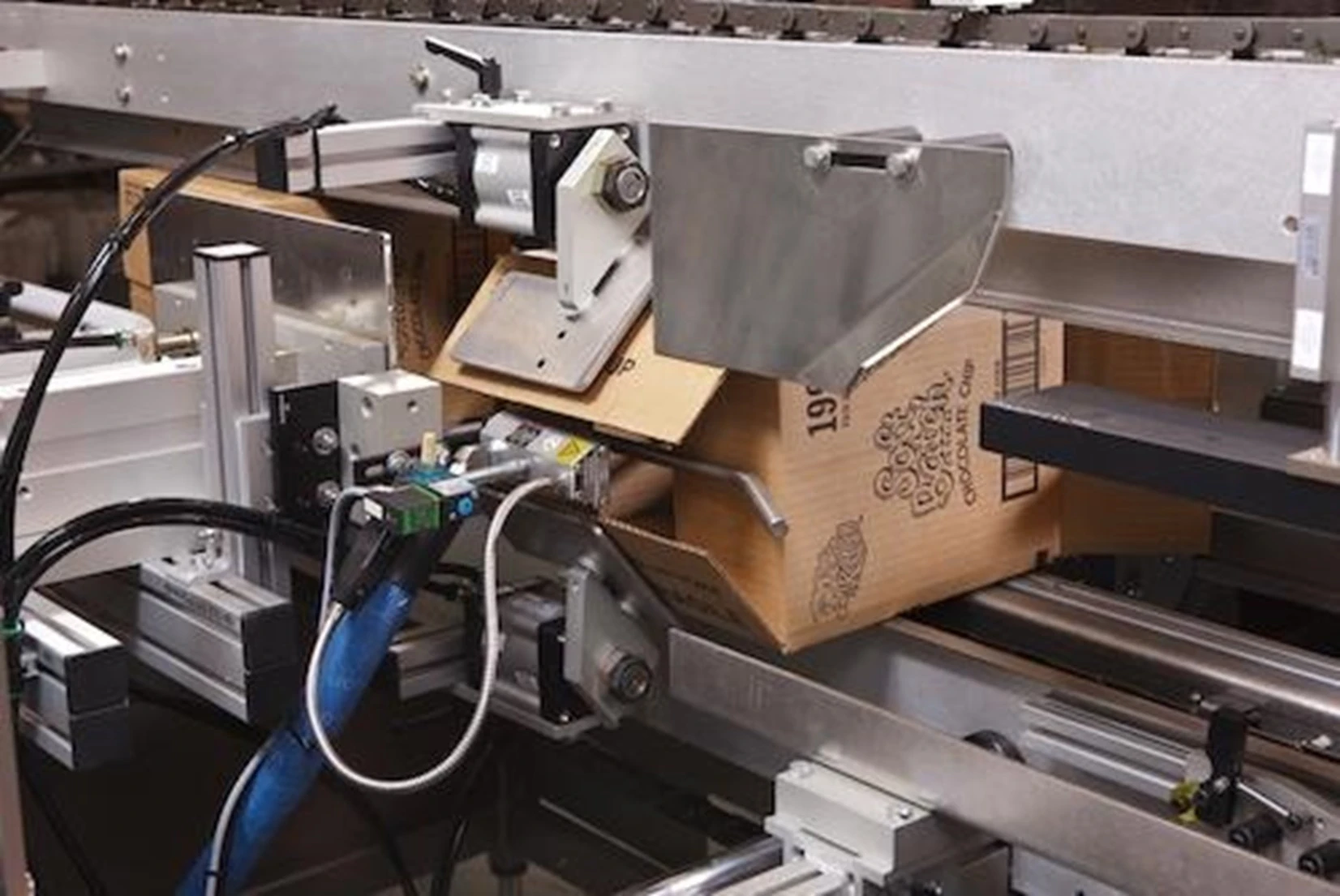

段ボールケース成形機

段ボールケース成形機は、ケース供給部から段ボールケースのブランクを自動で取り出し、開いて所定の形状に成形する設備です。その後、底面のフラップを折り込み、テープなどで封緘することで、次工程へ搬送可能な状態にします。この工程を自動化することで、安定したケース供給を実現し、手作業によるケース成形の負担を軽減できます。

コンベヤ

コンベヤは、包装ライン内の各設備間で段ボールケースを搬送する役割を担います。成形および底面の封緘が完了したケースは、設定された工程順序に従って包装エリアや次工程へ搬送されます。コンベヤの搬送速度は、各設備の処理能力に合わせて調整する必要があり、工程間での滞留やケース不足を抑えることが重要です。カートンソースからのカートン供給とカートンの開封を自動で行う機械です。次に、カートンの下に底を接着して、次の箱詰めプロセスの基礎を作成します。

カートンシール機

製品ピッキングロボット

製品ピッキングロボットは、供給位置から製品を自動で取り出し、あらかじめ設定されたプログラムに従って段ボールケース内へ投入・配置するために使用されます。製品の形状や特性に応じて、適切なグリッパーやセンサーを組み合わせることで、製品のピッキングおよび配置を高い精度で行い、他の設備と連携した安定した包装工程を実現できます。

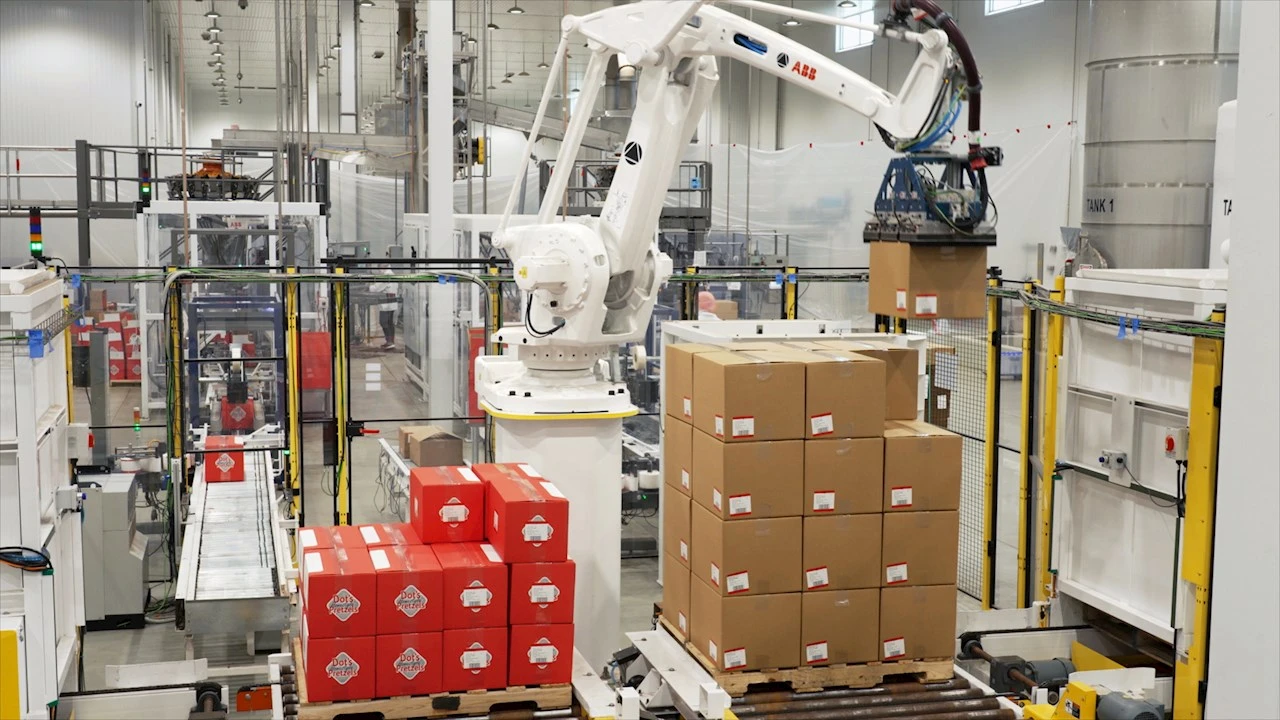

また、ロボットをケースのパレタイジング工程に設置し、段ボールケースをパレット上に自動で整列・積載することも可能です。これにより、ケースの搬送や荷役作業を効率化し、後工程での保管・輸送を容易にします。

自動箱詰め包装ラインのメリット

自動化を導入する際は、各工場の生産量、包装仕様、運用要件などを総合的に考慮する必要があります。適切に設計された自動化システムは、生産性、工程の安定性、運用状況の管理など、さまざまな面でメリットをもたらします。

生産性の向上

自動化設備は、生産要件に応じて設定された速度で反復作業を行うことができます。段ボールケース成形機、製品ピッキングロボット、封函機、コンベヤなどを連携させることで、製品の流れをより安定させ、各工程間の待ち時間を短縮できます。

包装品質の均一化

自動化設備は、あらかじめ設定されたプログラムやパラメータに従って動作するため、反復作業における手作業への依存を低減できます。製品の位置決め、ケースへの投入・配置、工程の動作順序などを安定して制御することで、包装工程の均一性を維持しやすくなります。

人員への依存度を低減

ケース成形、製品のピッキング、封函、パレタイジングなどの工程を自動化することで、作業者が直接行う作業を削減できます。これにより、作業者は設備の監視、品質確認、異常発生時の対応など、より管理性の高い業務に集中できます。

作業安全性の向上

包装工程の中には、作業者が長時間にわたって反復作業を行ったり、ケースを持ち上げたり搬送したりする作業があります。適切な工程に機械やロボットを導入することで、こうした作業への直接的な関与を減らすことができます。特にケースの搬送やパレタイジング工程では、作業者の身体的負担の軽減につながります。

生産能力の拡張に対応

生産需要が増加した場合、工場では、初期設計に応じて設備の追加、ロボットの導入、制御システムのアップグレードなどによってラインの生産能力を拡張できます。ただし、実際の拡張性は、設置スペース、設備能力、各ラインの仕様や生産要件によって異なります。

監視・管理能力の向上

自動化設備は、PLC、HMI、センサーなどの制御機器やシステムと接続することができます。システムの構成に応じて、設備の稼働状態、生産量、エラー警告、各種運転パラメータなどを監視できます。これにより、異常の早期発見や包装ラインの効率的な管理をサポートします。

箱詰め包装における自動化の動向

包装自動化は、設備間の接続性を高め、データの管理・活用を強化するとともに、設備の柔軟性を向上させる方向へと進んでいます。ただし、導入する技術や自動化レベルは、生産量、製品の種類、包装仕様、各ラインの具体的な要件によって異なります。

AI・画像認識技術の活用

AIや画像認識技術は、一部のシステムに組み込むことで、製品の識別、包装状態の検査、位置の特定、異常や欠陥の検出などを支援できます。これらの技術は、自動検査が求められる包装ラインや、複数種類の製品を取り扱うラインに適しています。

産業用ロボットと協働ロボット

産業用ロボットは、製品のピッキング、包装、パレタイジングなどの工程で引き続き活用されており、特に反復性の高い作業に適しています。協働ロボットは、人と設備が連携して作業を行う必要がある一部の用途において、安全要件やライン全体の設計を考慮したうえで導入を検討できます。

柔軟な自動化

多品種の製品を扱う工場や、包装仕様を頻繁に変更する工場では、短時間で設定変更に対応できるシステムへの関心が高まっています。製品サイズ、段ボールケースの寸法、運転プログラムなどについて、適切な調整範囲を持つ設備を設計することで、より多様な生産条件に対応できます。

接続性とデータ監視

包装ライン内の設備は、PLC、HMI、センサー、適切なデータ管理システムなどを介して接続することができます。設備の稼働状態、生産量、アラーム、停止時間などの情報を収集することで、稼働状況の監視や工程の最適化をサポートできます。接続レベルについては、実際の管理ニーズに基づいて選定し、ラインに必要以上の技術を導入しないことも重要です。

自動箱詰め包装ラインは、段ボールケースの成形、製品の供給・投入、箱詰め、封函、パレタイジングまでの一連の工程を自動化するためのソリューションです。各設備を適切に選定し、連携・同期させることで、生産性の向上、手作業の削減、包装工程の管理性向上をサポートできます。ラインの性能や運用効果は、製品の特性、段ボールケースの仕様、目標生産量、設置スペース、必要な自動化レベルなど、さまざまな要因によって左右されます。そのため、設備構成やシステムのインテグレーション方法を選定する前に、包装工程全体を十分に確認・評価することが重要です。
