Vì sao bẻ tay bảng mạch PCB tiềm ẩn rủi ro? Giải pháp cắt an toàn

Máy cắt bản mạch đóng vai trò quan trọng trong dây chuyền sản xuất điện tử, giúp kiểm soát quá trình tách PCB và hạn chế tác động cơ học lên linh kiện. Nếu thực hiện bằng phương pháp bẻ tay không đúng kỹ thuật, bảng mạch có thể bị biến dạng, nứt tụ gốm MLCC, ảnh hưởng đến mối hàn hoặc phát sinh lỗi trong quá trình sử dụng. Đặc biệt, với những PCB có mật độ linh kiện cao, việc kiểm soát lực tác động và chất lượng đường tách càng trở nên cần thiết. Để đảm bảo chất lượng sản phẩm, doanh nghiệp có thể sử dụng máy cắt PCB V-cut, máy cắt PCB router hoặc công nghệ laser tùy theo thiết kế bảng mạch và yêu cầu sản xuất. Mỗi phương pháp có ưu điểm và phạm vi ứng dụng riêng, phù hợp với từng loại panel PCB. Vậy vì sao bẻ tay bảng mạch tiềm ẩn rủi ro và đâu là giải pháp tách bảng mạch PCB hiệu quả? Cùng CNC VINA tìm hiểu trong bài viết dưới đây.

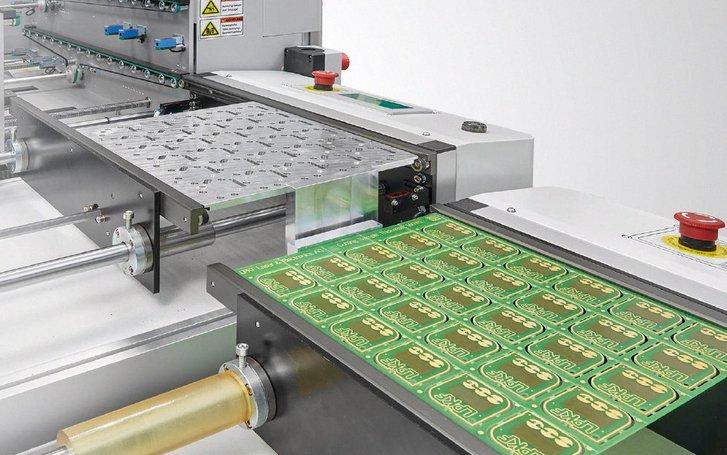

1. Công đoạn tách bảng mạch PCB (depaneling) là gì?

Tách bảng mạch PCB (PCB depaneling) là công đoạn phân chia các bảng mạch riêng lẻ khỏi một panel PCB sau khi hoàn thành những bước sản xuất hoặc lắp ráp cần thiết. Quá trình này có thể thực hiện bằng phương pháp thủ công hoặc máy cắt bản mạch chuyên dụng nhằm tạo đường tách phù hợp, hạn chế ứng suất cơ học và bảo vệ linh kiện điện tử. Trong thực tế, nhiều PCB được thiết kế và sản xuất dưới dạng panel, gồm nhiều bảng mạch nhỏ liên kết với nhau. Cách bố trí này giúp tối ưu việc vận chuyển, định vị và xử lý sản phẩm trên các thiết bị như máy gắp đặt linh kiện SMT, máy in kem hàn, máy hàn reflow hoặc hệ thống kiểm tra tự động. Sau khi hoàn thành các công đoạn lắp ráp theo quy trình, panel cần được tách thành những bảng mạch riêng lẻ để chuyển sang bước kiểm tra, lắp vào vỏ sản phẩm hoặc hoàn thiện thiết bị.

Các phương pháp tách PCB thường gặp gồm:

• Tách thủ công: Sử dụng lực tay hoặc dụng cụ hỗ trợ để tách bảng mạch tại các vị trí liên kết được thiết kế sẵn.

• Tách bằng máy V-cut: Sử dụng cơ cấu dao để phân tách PCB theo đường rãnh V-cut có sẵn.

• Tách bằng máy router: Sử dụng dao phay quay tốc độ cao để cắt các vị trí liên kết hoặc đường biên PCB.

• Tách bằng laser: Sử dụng chùm tia laser để gia công đường cắt theo thiết kế và đặc tính vật liệu.

Mỗi phương pháp có phạm vi ứng dụng khác nhau. Việc lựa chọn phụ thuộc vào thiết kế panel, vật liệu, độ dày bảng mạch, vị trí linh kiện và yêu cầu chất lượng của sản phẩm. Đối với các dây chuyền có sản lượng lớn, sử dụng máy cắt bản mạch PCB phù hợp giúp quá trình tách diễn ra đồng đều hơn, giảm sự phụ thuộc vào thao tác thủ công và thuận lợi cho việc tích hợp tự động hóa.

2. Những rủi ro khi bẻ tay bảng mạch PCB

Bẻ tay PCB không phải lúc nào cũng gây hư hỏng. Với những bảng mạch có thiết kế phù hợp, ít linh kiện nhạy cảm và đã được đánh giá về ứng suất, phương pháp này vẫn có thể được áp dụng. Tuy nhiên, rủi ro xuất hiện khi lực bẻ vượt quá khả năng chịu biến dạng của bảng mạch hoặc truyền đến những vị trí có linh kiện, mối hàn và đường dẫn điện nhạy cảm.

2.1. Nứt tụ gốm MLCC và ảnh hưởng đến mối hàn

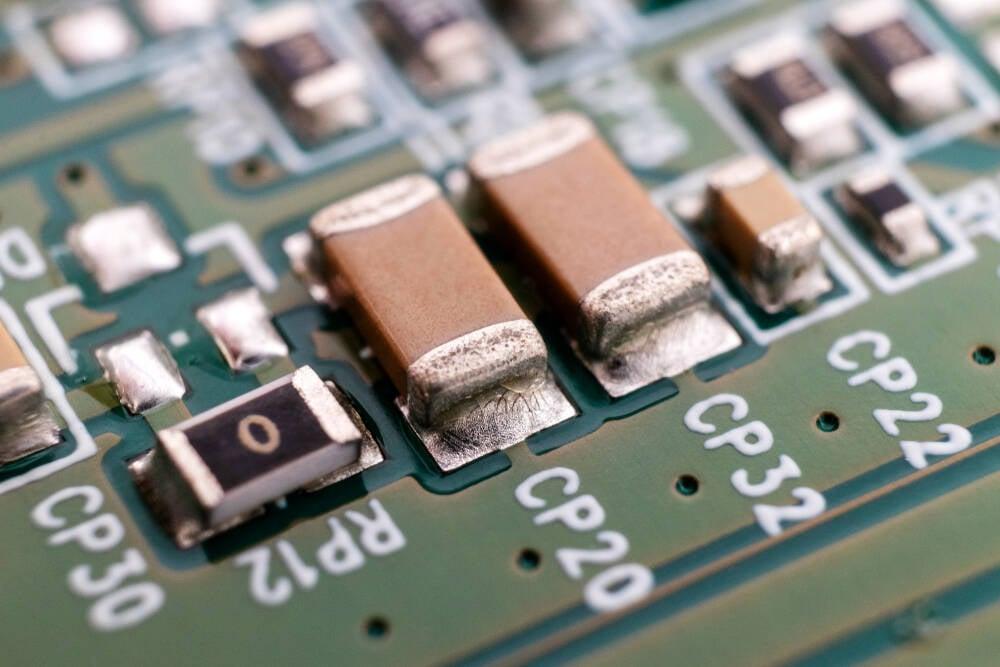

Một trong những rủi ro đáng chú ý khi bẻ tay bảng mạch là hiện tượng nứt tụ gốm nhiều lớp (MLCC – Multilayer Ceramic Capacitor). MLCC được sử dụng rộng rãi trong các thiết bị điện tử để lọc nhiễu, ổn định điện áp và hỗ trợ hoạt động của mạch. Tuy nhiên, vật liệu gốm có tính giòn, dễ bị ảnh hưởng khi bảng mạch chịu biến dạng uốn quá mức. Khi người vận hành dùng tay bẻ panel PCB, lực tác động có thể khiến bảng mạch cong tại khu vực đường tách. Ứng suất sinh ra được truyền qua các pad hàn đến linh kiện, đặc biệt là những tụ gốm nằm gần mép bảng mạch. Nếu ứng suất vượt quá giới hạn chịu đựng của linh kiện, các vết nứt có thể hình thành bên trong thân tụ. Tùy mức độ hư hỏng, hiện tượng này có thể dẫn đến suy giảm đặc tính điện, rò điện hoặc chập mạch trong quá trình sử dụng.

Ngoài MLCC, thao tác bẻ không phù hợp còn có thể ảnh hưởng đến:

• Mối hàn tại các vị trí gần đường tách PCB.

• Chân linh kiện và các pad hàn chịu biến dạng.

• Đường mạch đồng hoặc cấu trúc lớp bên trong bảng mạch.

Đặc biệt, các PCB có mật độ linh kiện cao thường có ít không gian bố trí giữa linh kiện và đường cắt. Điều này khiến việc kiểm soát ứng suất trong công đoạn tách bảng mạch trở nên quan trọng hơn. Sử dụng máy cắt bản mạch với cơ cấu giữ, đỡ và cắt phù hợp có thể hạn chế biến dạng uốn so với thao tác bẻ tay không được kiểm soát.

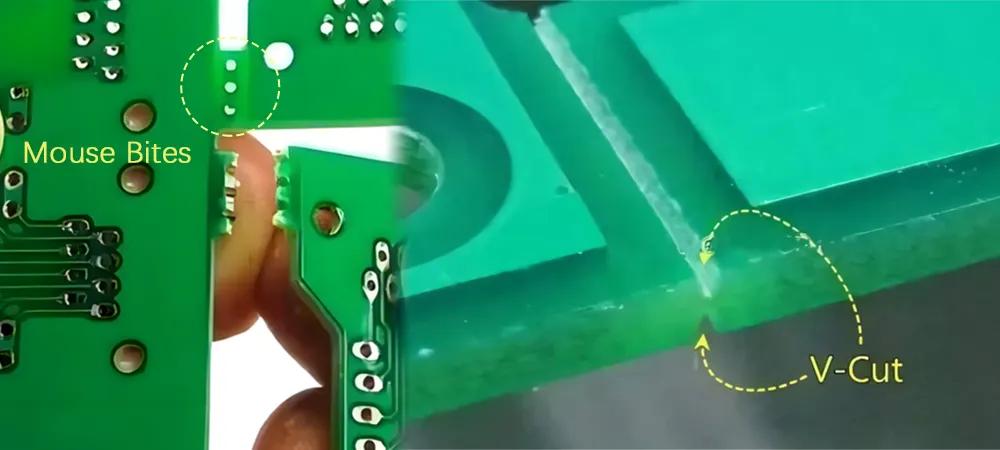

2.2. Mép bảng mạch không đồng đều, xuất hiện bavia

Chất lượng mép cắt là một yếu tố cần được kiểm soát trong quá trình tách PCB, đặc biệt với những sản phẩm yêu cầu lắp ghép chính xác vào vỏ hoặc cụm thiết bị. Khi bẻ bảng mạch bằng tay, đường tách có thể không đồng đều nếu lực tác động không đúng hướng hoặc phần liên kết giữa các PCB chưa được thiết kế phù hợp. Một số hiện tượng có thể xuất hiện gồm mép bảng mạch sần, sứt cạnh, phần vật liệu liên kết còn sót lại hoặc bavia tại khu vực tách. Những vấn đề này có thể ảnh hưởng đến quá trình lắp ráp tiếp theo:

• Gây khó khăn khi đưa PCB vào các rãnh định vị hoặc vỏ thiết bị có dung sai nhỏ.

• Tạo ra mảnh vụn vật liệu cần được làm sạch.

• Làm tăng thời gian kiểm tra và xử lý mép bảng mạch.

• Ảnh hưởng đến tính đồng đều giữa các sản phẩm trong cùng một lô.

Với bảng mạch FR-4, việc tách không phù hợp còn có thể gây sứt mẻ hoặc bong tách cục bộ tại vùng mép trong những điều kiện nhất định. Các thiết bị cắt chuyên dụng, đặc biệt là máy router PCB, cho phép gia công theo đường biên được lập trình, giúp kiểm soát hình dạng và kích thước sau khi tách. Tuy nhiên, chất lượng mép cắt vẫn phụ thuộc vào dao cắt, tốc độ gia công, đồ gá và tình trạng bảo dưỡng thiết bị.

2.3. Hư hỏng tiềm ẩn khó phát hiện trong kiểm tra ban đầu

Không phải mọi hư hỏng do quá trình tách PCB đều có thể nhận biết ngay bằng mắt thường. Đây là một trong những rủi ro đáng quan tâm đối với các doanh nghiệp sản xuất điện tử có yêu cầu cao về độ tin cậy sản phẩm. Ví dụ, một tụ MLCC có thể xuất hiện vết nứt nhỏ sau khi bảng mạch chịu lực uốn. Tại thời điểm kiểm tra ban đầu, sản phẩm vẫn có khả năng hoạt động bình thường nếu hư hỏng chưa ảnh hưởng rõ rệt đến chức năng điện. Tuy nhiên, trong quá trình sử dụng, sản phẩm có thể tiếp tục chịu rung động, thay đổi nhiệt độ hoặc tải điện. Những điều kiện này có khả năng làm hư hỏng tiến triển và phát sinh lỗi sau một thời gian vận hành. Tương tự, các mối hàn hoặc kết nối điện đã bị ảnh hưởng bởi ứng suất cơ học có thể không bộc lộ ngay sự bất thường trong một số phép kiểm tra chức năng. Hậu quả đối với doanh nghiệp không chỉ là chi phí sửa chữa hoặc thay thế sản phẩm mà còn bao gồm công tác phân tích nguyên nhân lỗi, xử lý bảo hành và ảnh hưởng đến độ tin cậy của lô hàng. Vì vậy, kiểm soát chất lượng tách PCB cần được xem là một phần của quá trình phòng ngừa lỗi, thay vì chỉ kiểm tra hình dạng bảng mạch sau khi cắt.

Điểm cần lưu ý: Máy cắt bản mạch không loại bỏ hoàn toàn nguy cơ hư hỏng. Hiệu quả giảm ứng suất phải được đánh giá theo thiết kế PCB, công nghệ cắt và điều kiện vận hành thực tế.

3. Các công nghệ máy cắt bản mạch PCB phổ biến hiện nay

Trong sản xuất điện tử, ba công nghệ thường được xem xét khi lựa chọn giải pháp tách PCB là cắt V-cut, cắt bằng router và cắt laser. Mỗi công nghệ sử dụng nguyên lý gia công khác nhau, phù hợp với từng loại bảng mạch và yêu cầu sản xuất.

3.1. Máy cắt bản mạch V-cut

Máy cắt bản mạch V-cut được thiết kế để tách các PCB có đường rãnh chữ V được gia công sẵn trên panel. Một cấu hình phổ biến sử dụng dao tròn kết hợp với dao đỡ hoặc cơ cấu dẫn hướng. Khi vận hành, bảng mạch được đưa qua vị trí cắt để phân tách theo đường V-cut. Ưu điểm của công nghệ này là cơ cấu tương đối đơn giản, thao tác nhanh và phù hợp với các panel có đường tách thẳng.

Máy cắt PCB V-cut thường được cân nhắc trong những ứng dụng:

• Panel PCB có các đường V-cut thẳng.

• Sản phẩm có thiết kế và vị trí linh kiện phù hợp với cơ cấu dao.

• Dây chuyền cần thao tác tách nhanh và lặp lại.

• Doanh nghiệp muốn thay thế thao tác bẻ tay bằng một quy trình có khả năng kiểm soát tốt hơn.

Tuy nhiên, máy V-cut không phù hợp với mọi loại PCB. Những bảng mạch có đường biên phức tạp, nhiều vị trí liên kết dạng tab hoặc linh kiện nằm quá gần đường cắt có thể cần giải pháp khác. Ngoài ra, mức độ ứng suất sinh ra trong quá trình cắt còn phụ thuộc vào thiết kế và cơ cấu máy. Do đó, không thể mặc định tất cả máy V-cut đều tạo ra ứng suất thấp hơn các công nghệ khác trong mọi trường hợp.

3.2. Máy cắt bản mạch PCB bằng router

Máy cắt PCB router sử dụng trục chính quay tốc độ cao và dao phay chuyên dụng để gia công đường cắt trên bảng mạch. Khác với máy V-cut chủ yếu xử lý các đường rãnh thẳng, máy router có khả năng di chuyển dao theo quỹ đạo được lập trình, phù hợp với các panel có hình dạng phức tạp hoặc nhiều vị trí liên kết. Trong quá trình vận hành, PCB thường được cố định bằng đồ gá, bàn hút chân không hoặc cơ cấu giữ phù hợp. Dao phay di chuyển theo đường cắt để tách từng bảng mạch ra khỏi panel.

Những ưu điểm đáng chú ý của máy cắt bản mạch router gồm:

• Gia công được nhiều hình dạng đường biên PCB.

• Phù hợp với panel có các cầu nối (tab) cần cắt bỏ.

• Có khả năng kiểm soát vị trí và quỹ đạo cắt.

• Có thể tích hợp hệ thống camera định vị, hút bụi và cơ cấu cấp, lấy sản phẩm tự động.

Nhờ cơ chế cắt và đỡ bảng mạch phù hợp, máy router có thể giảm biến dạng uốn truyền đến linh kiện so với thao tác bẻ tay. Tuy nhiên, quá trình phay tạo ra bụi và mảnh vụn vật liệu. Vì vậy, hệ thống hút bụi, quản lý tuổi thọ dao và vệ sinh thiết bị là những hạng mục cần được chú trọng. Máy router thường được cân nhắc đối với PCB có hình dạng không đều, mật độ linh kiện cao hoặc yêu cầu kiểm soát ứng suất cơ học chặt chẽ.

3.3. Công nghệ cắt bảng mạch bằng laser

Công nghệ cắt laser sử dụng chùm tia laser để loại bỏ vật liệu theo đường cắt được thiết lập, không cần tiếp xúc trực tiếp bằng dao cơ khí. Phương pháp này giúp hạn chế ứng suất cơ học, phù hợp với bảng mạch mỏng, bảng mạch mềm FPC hoặc PCB có hình dạng phức tạp. Ưu điểm của công nghệ laser là độ chính xác cao, đường cắt linh hoạt và không cần thay dao cơ khí. Tuy nhiên, quá trình gia công có thể tạo ra vùng ảnh hưởng nhiệt, khói và sản phẩm phân hủy vật liệu. Vì vậy, cần lựa chọn thông số laser và hệ thống hút lọc phù hợp để đảm bảo chất lượng bảng mạch.

Lưu ý: Máy cắt PCB bằng laser khác với máy khắc laser bảng mạch. Thiết bị khắc laser chủ yếu dùng để đánh dấu mã và thông tin truy xuất nguồn gốc, không mặc nhiên có chức năng cắt PCB.

3.4. So sánh máy cắt PCB V-cut, router và laser

Không có một công nghệ cắt nào tối ưu cho tất cả các loại bảng mạch. Doanh nghiệp cần đánh giá đồng thời đặc điểm sản phẩm, yêu cầu chất lượng và hiệu quả vận hành trước khi đầu tư thiết bị.

4. Cách lựa chọn máy cắt bản mạch phù hợp với dây chuyền sản xuất

Lựa chọn máy cắt bản mạch cần dựa trên đặc điểm PCB, yêu cầu chất lượng và sản lượng thực tế. Thiết bị phù hợp không chỉ đảm bảo độ chính xác khi cắt mà còn giúp hạn chế hư hỏng linh kiện và tối ưu hiệu quả vận hành.

4.1. Độ dày và vật liệu bảng mạch

Độ dày và vật liệu PCB ảnh hưởng trực tiếp đến phương pháp cắt. Với bảng mạch FR-4 thông thường, doanh nghiệp có thể lựa chọn máy cắt PCB V-cut hoặc máy cắt PCB router tùy thiết kế panel. Trong khi đó, bảng mạch mềm FPC hoặc vật liệu đặc biệt có thể yêu cầu công nghệ gia công chuyên dụng. Cần kiểm tra dải độ dày hỗ trợ, cấu trúc PCB và khả năng cố định bảng mạch để đảm bảo quá trình cắt ổn định.

4.2. Khoảng cách từ linh kiện đến mép cắt

Linh kiện nằm gần đường cắt, đặc biệt là tụ MLCC và đầu nối, có nguy cơ chịu ứng suất cơ học khi tách bảng mạch PCB. Doanh nghiệp cần xem xét khoảng cách từ linh kiện đến đường cắt, chiều cao linh kiện và khả năng bố trí đồ gá. Khoảng cách an toàn phải được xác định theo thiết kế PCB và đặc điểm thiết bị, không áp dụng một giá trị cố định cho mọi sản phẩm.

4.3. Hình dạng đường cắt và thiết kế panel

Thiết kế panel quyết định công nghệ cắt phù hợp:

• V-cut: Phù hợp với panel có đường rãnh V thẳng, yêu cầu thao tác nhanh.

• Router: Phù hợp với PCB có biên dạng phức tạp hoặc nhiều cầu nối.

• Laser: Có thể ứng dụng cho bảng mạch mỏng, FPC hoặc chi tiết nhỏ sau khi đánh giá vật liệu.

Việc xác định phương pháp cắt ngay từ giai đoạn thiết kế panel giúp hạn chế điều chỉnh sản phẩm khi đưa vào sản xuất hàng loạt.

4.4. Sản lượng và mức độ tự động hóa

Với sản lượng nhỏ, doanh nghiệp có thể sử dụng thiết bị bán tự động nếu đáp ứng yêu cầu chất lượng. Khi sản lượng tăng, máy cắt bản mạch tự động giúp giảm thao tác thủ công, duy trì chu kỳ ổn định và thuận lợi cho việc tích hợp vào dây chuyền. Các chức năng có thể tích hợp gồm cấp panel, định vị camera, cắt theo chương trình, hút bụi và lấy sản phẩm tự động.

4.5. Yêu cầu chất lượng và kiểm soát ứng suất

Chất lượng sau cắt cần được đánh giá qua độ chính xác đường cắt, tình trạng mép PCB, độ sạch và mức độ ảnh hưởng đến linh kiện. Với máy cắt PCB router, cần kiểm soát bụi và tình trạng dao phay. Với công nghệ laser, cần chú ý vùng ảnh hưởng nhiệt và hệ thống hút lọc. Doanh nghiệp nên thử nghiệm cắt trên mẫu PCB thực tế trước khi lựa chọn thiết bị, đặc biệt với sản phẩm yêu cầu độ tin cậy cao.

5. Giải pháp máy cắt bản mạch và máy khắc laser trong sản xuất PCB tại CNC VINA

Trong sản xuất điện tử, công đoạn tách bảng mạch PCB cần được tổ chức phù hợp với quá trình lắp ráp, kiểm tra và truy xuất nguồn gốc. Việc lựa chọn thiết bị không chỉ phụ thuộc vào công nghệ cắt mà còn liên quan đến khả năng tích hợp và vận hành ổn định của dây chuyền. Với kinh nghiệm trong lĩnh vực chế tạo máy và tự động hóa, CNC VINA chú trọng các giải pháp thiết bị theo yêu cầu kỹ thuật và điều kiện sản xuất của doanh nghiệp.

5.1. Lựa chọn giải pháp tách bảng mạch theo đặc điểm sản phẩm

Việc lựa chọn máy cắt bản mạch cần dựa trên bản vẽ panel, vị trí linh kiện, sản lượng và yêu cầu chất lượng đường cắt. Tùy đặc điểm PCB, doanh nghiệp có thể đánh giá công nghệ V-cut, router hoặc laser. Đồng thời, cần xem xét các cơ cấu cấp phôi, định vị, giữ bảng mạch, xử lý bụi và lấy sản phẩm để xây dựng phương án tự động hóa phù hợp. Thử nghiệm trên mẫu PCB thực tế giúp xác định tính khả thi của phương án trước khi triển khai sản xuất hàng loạt.

5.2. Ứng dụng máy khắc laser trong truy xuất nguồn gốc PCB

Bên cạnh công đoạn cắt, máy khắc laser được ứng dụng để đánh dấu mã QR, Data Matrix, số serial và thông tin nhận dạng trên bảng mạch. Khi kết hợp với hệ thống đọc mã và quản lý dữ liệu, công nghệ này hỗ trợ truy xuất lịch sử sản xuất, kiểm soát chất lượng và giảm thao tác dán nhãn thủ công. Tuy nhiên, cần lựa chọn thông số khắc phù hợp với vật liệu và bề mặt PCB để đảm bảo khả năng đọc mã, đồng thời tránh ảnh hưởng đến cấu trúc bảng mạch.

Lưu ý: Máy khắc laser và máy cắt PCB có chức năng khác nhau. Thiết bị khắc laser không mặc nhiên có khả năng cắt hoặc tách PCB.

5.3. CNC VINA – Giải pháp tự động hóa cho doanh nghiệp điện tử

Với kinh nghiệm trong lĩnh vực chế tạo máy và tự động hóa công nghiệp, CNC VINA hướng đến việc hỗ trợ doanh nghiệp lựa chọn giải pháp phù hợp với yêu cầu sản xuất. Doanh nghiệp có thể cung cấp bản vẽ PCB, mẫu panel, sản lượng dự kiến và yêu cầu kỹ thuật để CNC VINA trao đổi, đánh giá nhu cầu và xác định phương án thiết bị phù hợp.

6. Câu hỏi thường gặp về máy cắt bản mạch PCB

6.1. Có phải tất cả bảng mạch PCB đều không được bẻ bằng tay?

Không. Một số panel được thiết kế để tách thủ công. Tuy nhiên, với PCB có linh kiện nhạy cảm hoặc yêu cầu độ tin cậy cao, cần kiểm soát ứng suất trong quá trình tách để hạn chế hư hỏng.

6.2. Máy cắt PCB V-cut và router khác nhau như thế nào?

Máy cắt PCB V-cut tách bảng mạch theo rãnh V có sẵn, phù hợp với đường cắt thẳng. Trong khi đó, máy cắt PCB router sử dụng dao phay để gia công theo quỹ đạo lập trình, thích hợp với PCB có hình dạng phức tạp.

6.3. Máy cắt bản mạch có giúp giảm lỗi nứt tụ MLCC không?

Có thể. Máy cắt bản mạch phù hợp giúp kiểm soát lực tác động và hạn chế biến dạng uốn PCB. Tuy nhiên, hiệu quả còn phụ thuộc vào thiết kế panel, đồ gá và phương pháp cắt.

6.4. Máy khắc laser bảng mạch có thể dùng để cắt PCB không?

Không phải tất cả máy khắc laser đều có khả năng cắt PCB. Chức năng này phụ thuộc vào nguồn laser, công suất, hệ thống quang học và vật liệu gia công.

6.5. Khi nào doanh nghiệp nên đầu tư máy cắt bản mạch tự động?

Doanh nghiệp nên cân nhắc khi sản lượng tăng, thao tác thủ công khó kiểm soát hoặc yêu cầu chất lượng cao. Việc đầu tư cần dựa trên năng suất, chi phí vận hành và hiệu quả sản xuất thực tế.

Máy cắt bản mạch là giải pháp giúp doanh nghiệp kiểm soát công đoạn tách PCB, hạn chế ứng suất cơ học và giảm nguy cơ hư hỏng linh kiện trong quá trình lắp ráp. So với phương pháp bẻ tay, việc sử dụng thiết bị phù hợp giúp đường cắt đồng đều hơn và nâng cao tính ổn định của sản phẩm. Tùy theo thiết kế panel, vật liệu và sản lượng, doanh nghiệp có thể lựa chọn máy cắt PCB V-cut, máy cắt PCB router hoặc công nghệ laser để đáp ứng yêu cầu kỹ thuật. Với hơn 15 năm kinh nghiệm trong lĩnh vực chế tạo máy và tự động hóa, CNC VINA chú trọng phát triển các giải pháp thiết bị theo nhu cầu sản xuất thực tế. Việc lựa chọn công nghệ tách bảng mạch PCB phù hợp không chỉ giúp kiểm soát chất lượng mà còn góp phần tối ưu năng suất và chi phí vận hành. Doanh nghiệp có nhu cầu tìm hiểu thiết bị hoặc cải tiến dây chuyền sản xuất điện tử có thể liên hệ CNC VINA để được trao đổi và tư vấn phương án phù hợp.
