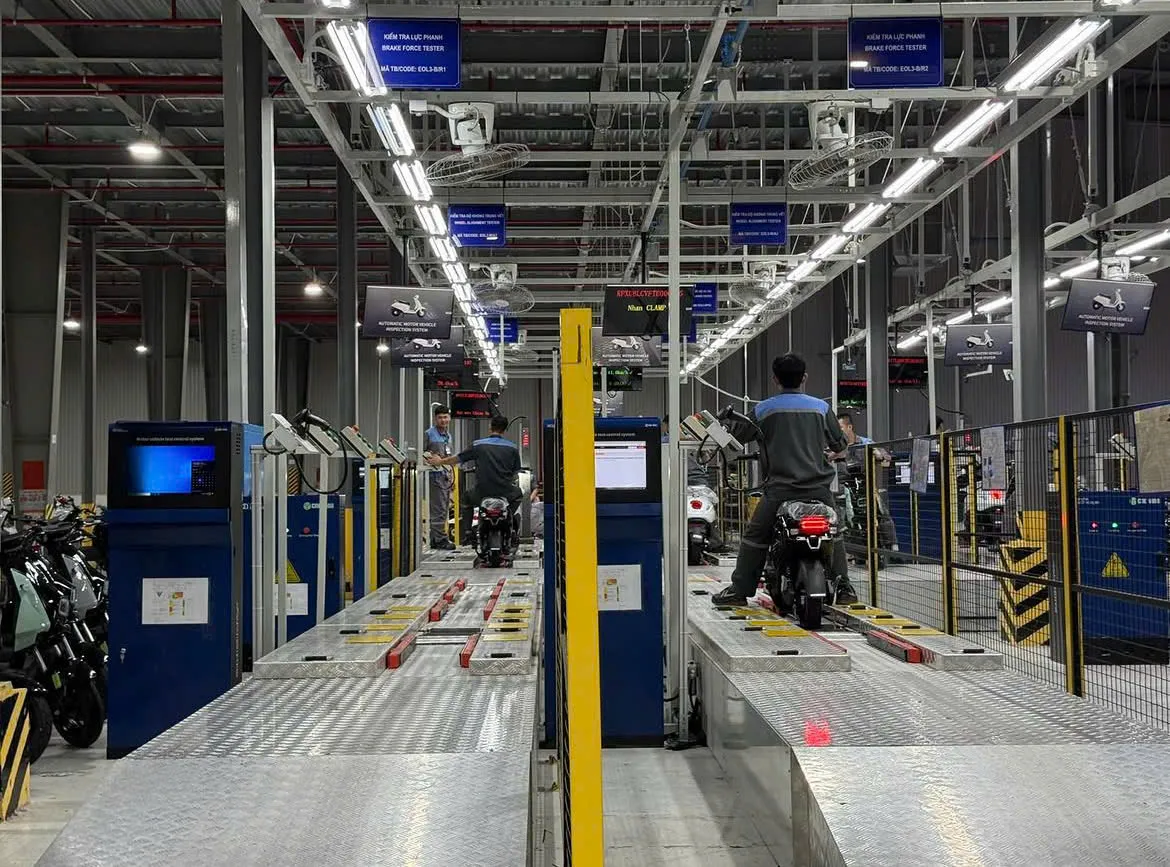

Thiết bị test lực phanh xe máy điện

Thiết bị test lực phanh xe máy điện nhằm đo lường chính xác hiệu suất phanh của bánh trước và bánh sau, giúp đánh giá khả năng vận hành thực tế của xe trước khi được đưa đến tay khách hàng. Trong ngành công nghiệp xe máy điện hiện đại, hệ thống phanh ngày càng đóng vai trò quyết định đến độ an toàn và chất lượng vận hành của phương tiện. Nhờ cấu trúc chắn chắn, cảm biến độ chính xác cao và khả năng mô phỏng điều kiện bám đường thực tế, hệ thống kiểm tra phanh giúp đảm bảo tiêu chuẩn an toàn cho toàn bộ dây chuyền sản xuất. Bài viết dưới đây, hãy cùng CNC VINA tìm hiểu kỹ hơn về nguyên tắc và cách thức vận hành của thiết bị này.

1. Nguyên tắc làm việc của thiết bị test lực phanh

Trong quá trình đo, lái bánh xe được thử nghiệm vào khoảng trống giữa hai con lăn của bàn phanh (với xe được thử nghiệm ở tốc độ không tải và ở số trung tính). Khi động cơ được cấp điện và quay, nó sẽ thúc đẩy các con lăn quay sau khi được giảm tốc và tăng mô-men xoắn bởi bộ giảm tốc. Vì vòng tròn bên ngoài của lốp bánh xe được thử nghiệm tiếp tuyến với bề mặt bên ngoài của hai con lăn, bánh xe cũng quay với cùng tốc độ tuyến tính với các con lăn dưới tác dụng của ma sát.

Mô-men xoắn dẫn động bánh xe quay qua động cơ được gọi là mô-men xoắn truyền động. Sau khi động cơ hoạt động ổn định, đạp phanh để dừng bánh xe. Mô-men xoắn phanh được tạo ra bởi phanh bánh xe được truyền đến bề mặt con lăn thông qua lốp. Tại thời điểm này, mô-men xoắn phanh tác động lên bề mặt con lăn và mô-men xoắn truyền động tạo thành một cặp mômen cặp với độ lớn bằng nhau và các hướng ngược lại. Mô-men xoắn phanh ngăn các con lăn quay và dẫn động xích truyền động bao gồm động cơ và bộ giảm tốc quay theo hướng ngược lại xung quanh trục của con lăn dẫn động.

Một cảm biến lực được lắp đặt giữa bộ giảm tốc và khung hạn chế chuyển động quay của xích truyền động và thu tín hiệu của mô-men xoắn phanh. Tín hiệu này được xử lý bởi hệ thống điều khiển và giá trị định lượng của nó được hiển thị.

2. Thiết bị test lực phanh sử dụng như thế nào?

2.1. Quy trình vận hành của máy test phanh

Để đảm bảo quá trình kiểm tra lực phanh diễn ra chính xác, an toàn và ổn định, người vận hành cần thực hiện theo đúng quy trình dưới đây:

Bước 1: Kiểm tra thiết bị trước khi vận hành

Trước khi bắt đầu kiểm tra, cần đảm bảo khu vực làm việc sạch sẽ và không có vật cản trên bề mặt con lăn hoặc xung quanh thiết bị. Đồng thời kiểm tra nguồn điện, hệ thống cảm biến và box điều khiển để đảm bảo máy hoạt động ổn định.

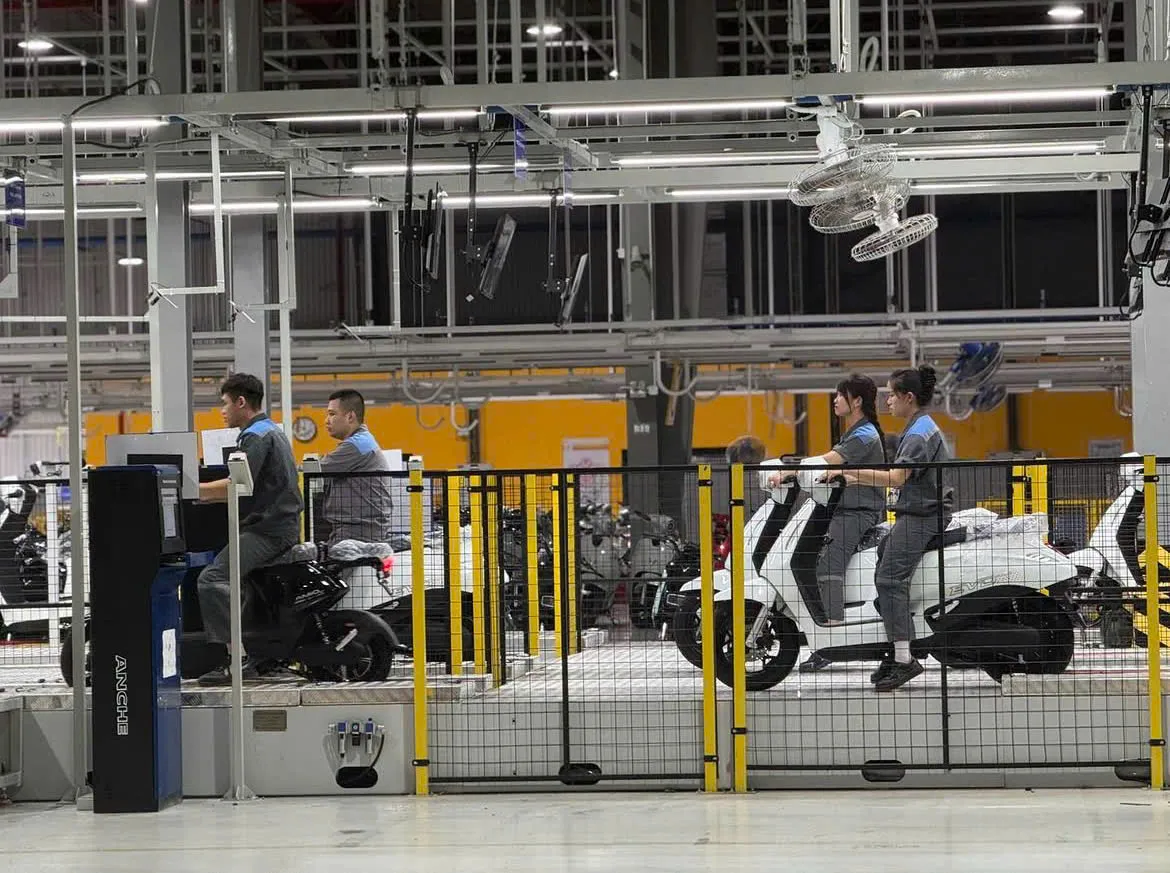

Bước 2: Đưa bánh trước vào vị trí kiểm tra

Di chuyển xe máy điện sao cho bánh trước nằm đúng vị trí trên cụm con lăn của thiết bị. Trong quá trình đưa xe vào máy, cần giữ xe thẳng đứng và ổn định để đảm bảo kết quả đo chính xác.

Bước 3: Kẹp cố định bánh sau

Sử dụng switch trên box điều khiển để kích hoạt cơ cấu kẹp bánh sau. Thao tác này giúp cố định xe trong suốt quá trình test, hạn chế rung lắc hoặc xê dịch khi kiểm tra lực phanh.

Bước 4: Thực hiện kiểm tra lực phanh trước

Sau khi xe được cố định chắc chắn, nhấn nút “Start” để thiết bị bắt đầu kiểm tra lực phanh bánh trước. Hệ thống con lăn và cảm biến lực sẽ tiến hành đo và ghi nhận dữ liệu phanh trong điều kiện vận hành mô phỏng thực tế.

Bước 5: Nhả kẹp và chuyển sang kiểm tra bánh sau

Sau khi hoàn tất kiểm tra bánh trước, vận hành switch trên box điều khiển để nhả kẹp bánh sau. Tiếp theo, di chuyển bánh sau vào vị trí con lăn kiểm tra.

Bước 6: Kiểm tra lực phanh bánh sau

Lặp lại thao tác tương tự như bước kiểm tra bánh trước bằng cách nhấn “Start”. Thiết bị sẽ tiếp tục đo lực phanh của bánh sau và thu thập dữ liệu đánh giá.

Bước 7: Hiển thị và đánh giá kết quả

Sau khi hoàn tất toàn bộ quy trình, hệ thống sẽ hiển thị kết quả kiểm tra trên màn hình điều khiển. Người vận hành có thể dựa vào các thông số đo được để đánh giá hiệu suất phanh, độ an toàn và chất lượng vận hành của xe máy điện.

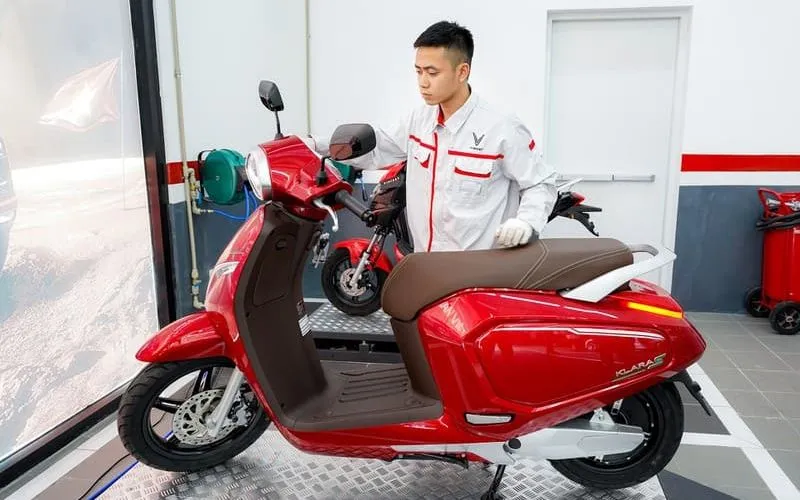

2.2. Hướng dẫn bảo trì hệ thống máy kiểm tra phanh xe máy điện

Để thiết bị test lực phanh hoạt động ổn định, duy trì độ chính xác đo lường và kéo dài tuổi thọ vận hành, cần thực hiện bảo trì định kỳ theo đúng quy trình kỹ thuật dưới đây:

• Đảm bảo an toàn trước khi bảo trì: Trước khi tiến hành bất kỳ thao tác bảo trì hoặc kiểm tra nào, cần ngắt hoàn toàn nguồn điện của thiết bị. Ngoài ra, tuyệt đối không để xe hoặc vật nặng trên thiết bị khi đang thực hiện kiểm tra, sửa chữa hoặc vệ sinh máy.
• Vệ sinh thiết bị định kỳ: Sau mỗi ca làm việc hoặc theo định kỳ hàng tuần, cần vệ sinh toàn bộ khu vực con lăn, khung máy và bề mặt làm việc nhằm loại bỏ bụi bẩn, dầu mỡ, nước hoặc các mảnh vụn kim loại bám trên thiết bị.
• Kiểm tra hệ thống con lăn và bộ nâng: Con lăn là bộ phận trực tiếp tham gia vào quá trình đo lực phanh nên cần được kiểm tra định kỳ để đảm bảo hoạt động đồng đều và ổn định.
• Kiểm tra hệ thống điện và tín hiệu: Dây tín hiệu, jack kết nối và cảm biến lực, tình trạng tiếp xúc điện của các đầu nối, nguồn cấp và hệ thống điều khiển trên box điều khiển.
• Hiệu chuẩn thiết bị định kỳ: Để đảm bảo dữ liệu đo lực phanh luôn chính xác, thiết bị cần được hiệu chuẩn theo định kỳ, khuyến nghị ít nhất mỗi năm một lần hoặc theo tần suất sử dụng thực tế.

Thiết bị test lực phanh xe máy điện đóng vai trò quan trọng trong việc đảm bảo chất lượng và độ an toàn của phương tiện trước khi đưa ra thị trường. Với khả năng đo lường chính xác lực phanh, mô phỏng điều kiện vận hành thực tế cùng hệ thống cảm biến và điều khiển hiện đại, thiết bị giúp doanh nghiệp nâng cao hiệu quả kiểm tra, tối ưu quy trình sản xuất và đáp ứng các tiêu chuẩn kỹ thuật ngày càng khắt khe của ngành xe máy điện. Nếu bạn đang quan tâm đến hệ thống kiểm tra phanh xe máy điện hoặc các sản phẩm máy tự động cho ngành ô tô - xe máy, hãy liên hệ ngay CNC VINA để nhận được tư vấn và báo giá phù hợp cho sản phẩm doanh nghiệp bạn nhé!
