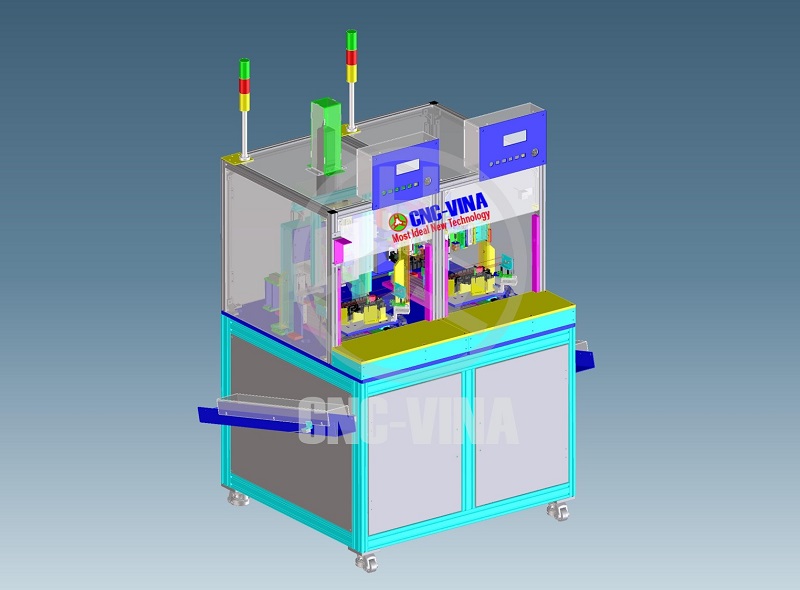

Máy kiểm tra Uslot và Tansi

Đặc điểm kĩ thuật máy kiểm tra Uslot và Tansi

Kích thước:                1000 (W) x 1200 (D) x 1800 (H) (mm)

Công suất:                 2 KW

Điện áp:                     1 Phase, AC 220 V, 50 Hz

Điện điều khiển:          DC 24 V.

Yêu cầu nguồn khí:     0.4 – 0.6Mpa

Model: HV, GAS

Cấu tạo của máy check Uslot + Tansi

 – Cụm check USLOT

 – Cụm check TANSI

 – Cụm JIG

 – Cụm Khung máy

 – Máy khác laser

 – Cụm điều khiển.

 – Cụm máng trượt sản phẩm NG

 Nguyên lí hoạt động.

 – Nguyên lí hoạt động của USLOT

 B1: Công nhân cấp sản phẩm vào cụm Jig

 B2:  Bấm nút START cho cụm Jig di chuyển vào.

 B3: Cụm Check di chuyển xuống để kiểm tra sản phẩm.

 B4: HMI sẽ báo kết quả kiểm tra (NG/OK)

 Lập lại tương tự với các sản phẩm khác.

Nguyên lí hoạt động của TANSI

 B1: Công nhân cấp sản phẩm vào cụm Jig

 B2:  Bấm nút START cho cụm Jig di chuyển vào.

 B3: Cụm Check di chuyển xuống để kiểm tra sản phẩm.

 B4: HMI sẽ báo kết quả kiểm tra (NG/OK)

 B5: Máy khắc Laser hoạt động.

 Lập lại tương tự với các sản phẩm khác.

Hướng dẫn bảo dưỡng.

Note: Trước khi tiến hành bảo dưỡng thì phải đưa máy về gốc, ngắt hết điện khí sau đó mới tiến hành bảo dưỡng.

  Kiểm tra bảo dưỡng định kì hàng tuần, hàng tháng các cơ cấu, thiết bị: Động cơ, Trục, Slide, Xylanh (dải áp suất vào Xylanh, Vòng bi, ổ lăn, Bulong…
