Máy in chuyên dụng PCB được chế tạo để in các thiết kế mạch trực tiếp lên bảng mạ đồng. Máy in mẫu lên bảng bằng công nghệ in phun hoặc in laser. So với các kỹ thuật sản xuất thông thường, máy in PCB mang lại một số lợi ích, bao gồm chi phí thấp hơn, thời gian quay nhanh hơn và tính linh hoạt trong thiết kế.

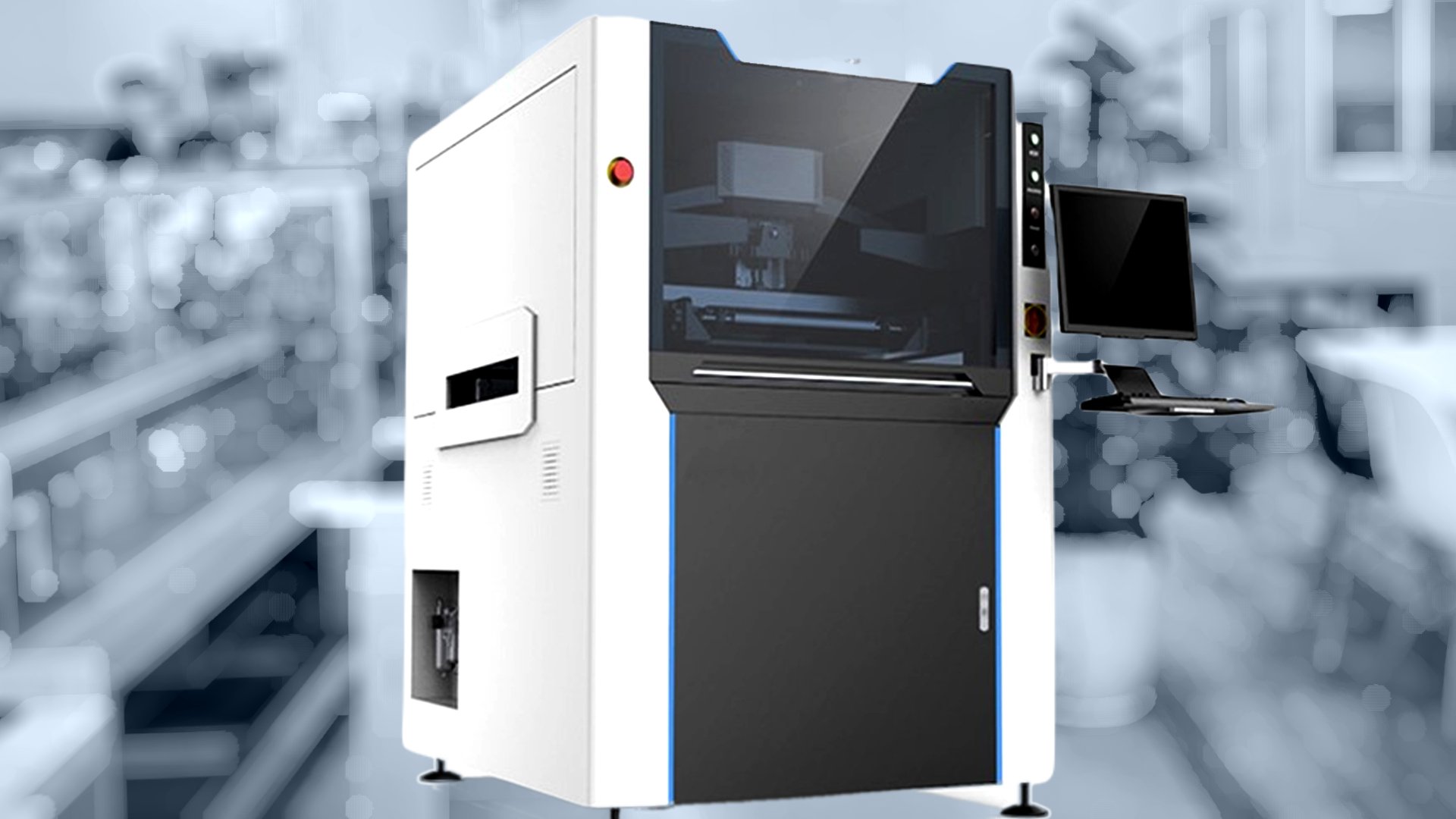

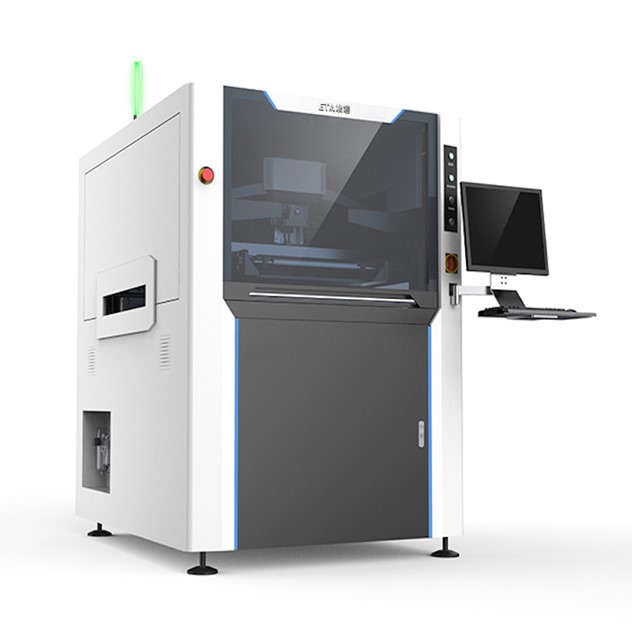

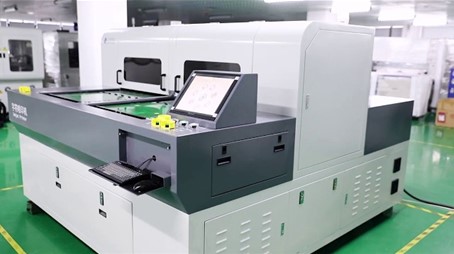

Máy in SMT PCB tự động ETA 4034

Cách thức hoạt động máy in bảng mạch PCB

Máy in PCB là một loại máy được sử dụng để tạo ra các bảng mạch in. Những máy này hoạt động bằng cách đặt một lớp vật liệu dẫn điện mỏng lên một chất nền, có thể cứng hoặc dẻo.

Vật liệu dẫn điện được lắng đọng theo một mẫu được xác định bởi thiết kế của bảng mạch. Khi vật liệu dẫn điện đã được lắng đọng, nó sẽ được xử lý và quá trình này được lặp lại cho đến khi tất cả các lớp cần thiết được tạo ra. Máy in PCB có thể tạo ra các thiết kế rất phức tạp và chúng là một công cụ cần thiết cho bất kỳ ai muốn tạo bảng mạch.

Máy in PCB đặt các lớp kim loại lên một màng nhựa mỏng để tạo ra bảng mạch. Loại phổ biến nhất của nó sử dụng lá đồng được cắt theo hình dạng và kích thước mong muốn. Lá đồng sau đó được đặt trên một tấm thảm cao su và mực được bôi lên. Mực chứa dung môi hòa tan lá đồng, để nó liên kết với màng nhựa. Sau đó, màng có gắn lá đồng sẽ được đưa qua máy ép nóng, xử lý mực và liên kết đồng với nhựa.

Các loại máy in bảng mạch PCB

Máy in phun bảng mạch PCB: Máy in hỗ trợ các chất nền khác nhau mà mực dẫn điện được phun trước khi xử lý bằng cách sử dụng bộ gia nhiệt tích hợp vào bàn in.

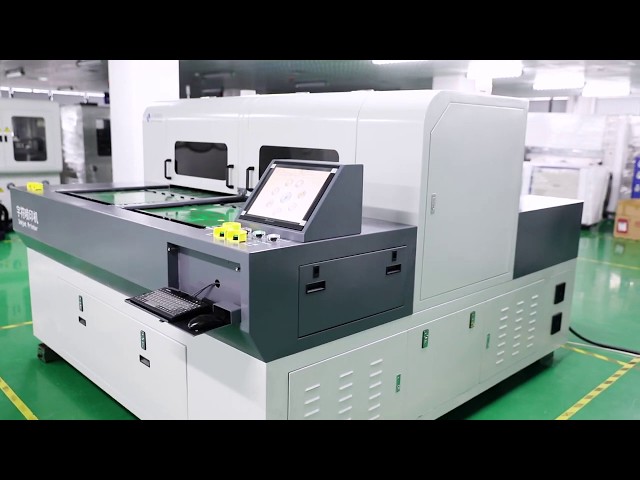

Máy in phun bảng mạch PCB PY600D

Máy in laser bảng mạch PCB: Máy in laser PCB được sử dụng để nhập bố cục PCB. Nó được giới thiệu dưới dạng hình ảnh bản đồ bit và được in ra theo cách giống như một máy in laser trên giấy.

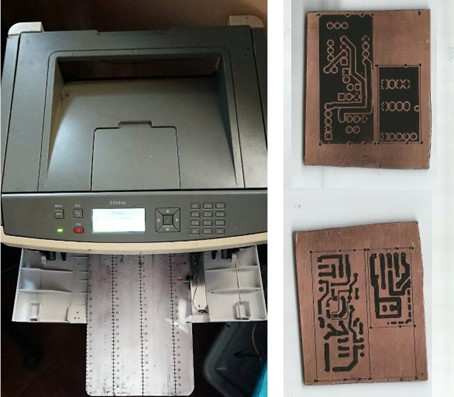

 Máy in laser bảng mạch PCB Lexmark E460dn

Máy in nhiều lớp bảng mạch PCB: Máy in nhiều lớp bảng mạch PCB có khả năng in các mạch nhiều lớp, phân phối keo dán lên các miếng đệm sẵn sàng cho các bộ phận, tự động gắp và đặt các bộ phận lên bảng và cuối cùng là xử lý và hàn lại miếng dán hàn bằng miếng đệm nhiệt sẵn có.

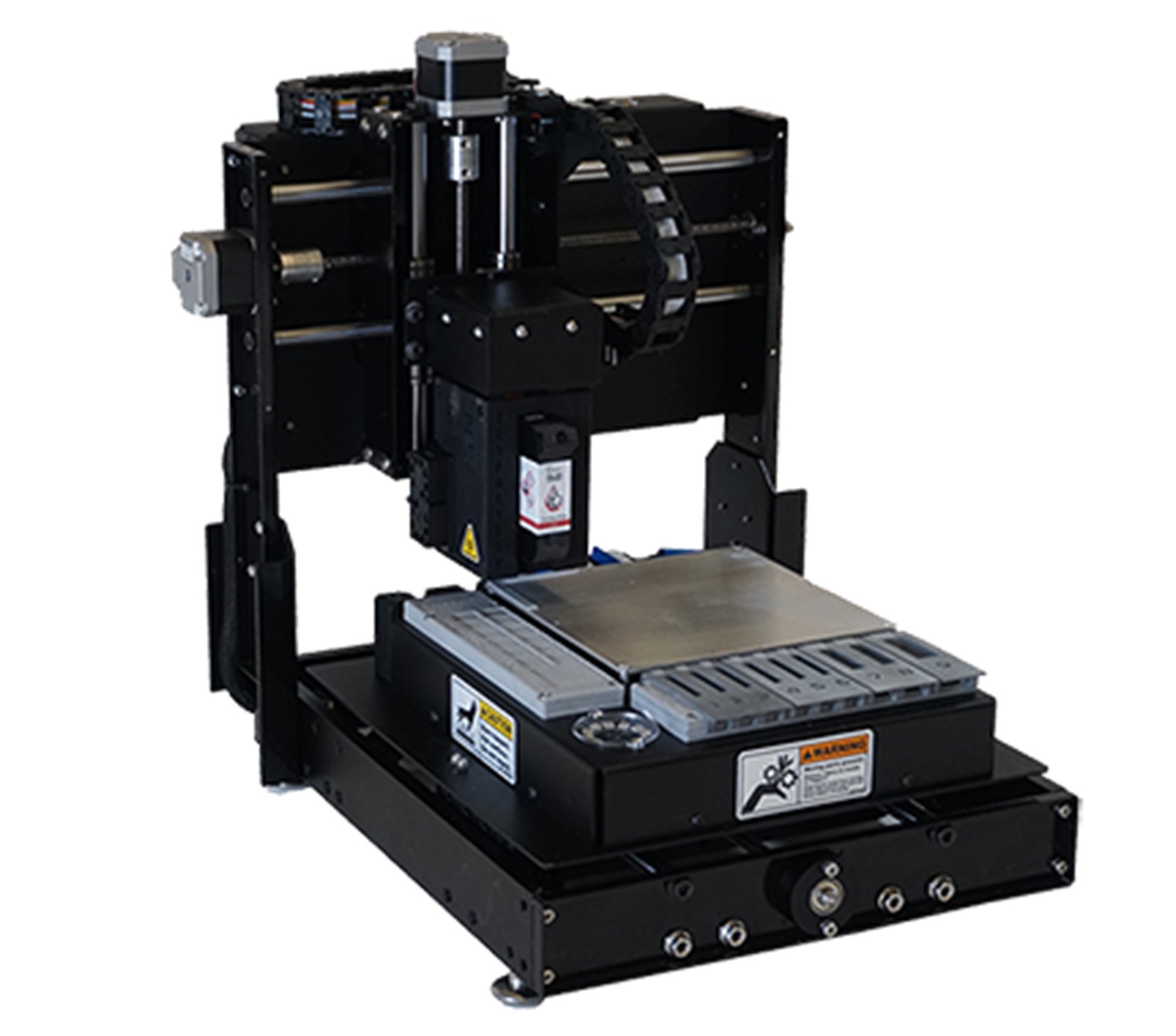

Máy in nhiều lớp bảng mạch PCB SV2

Các tính năng và thông số kỹ thuật

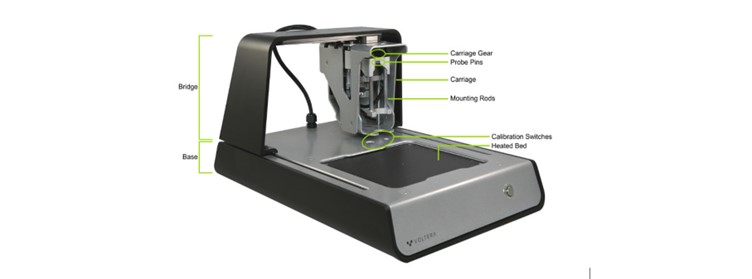

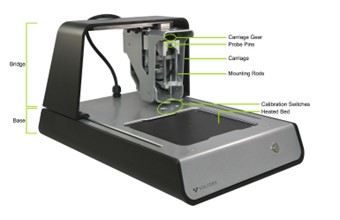

Cấu tạo máy in bảng mạch PCB Voltera V1

Mỗi máy in PCB có thông số kỹ thuật khác nhau, tùy thuộc vào tính năng cũng như là thiết kế của từng máy. Dưới đây là thông số kỹ thuật của máy in bảng mạch PCB Voltera V1.

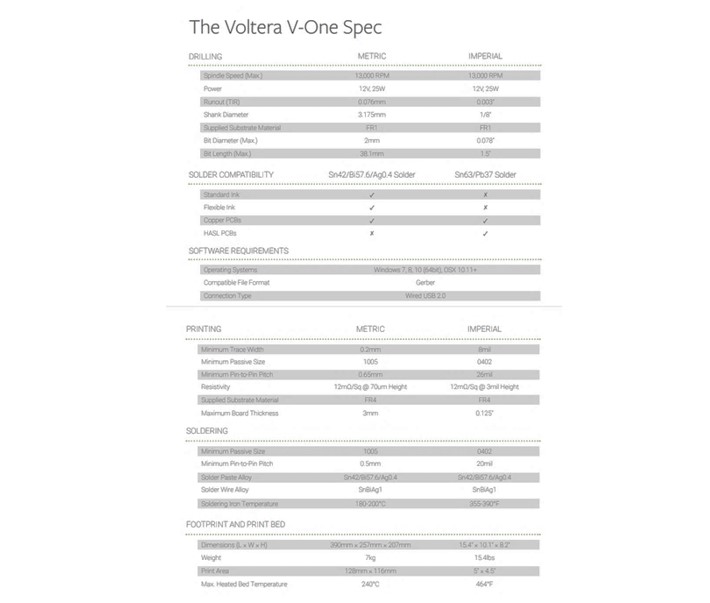

Thông số kỹ thuật của máy in bảng mạch PCB Voltera V1

Ưu điểm của máy in bảng mạch PCB

Tiết kiệm thời gian và chi phí so với các phương pháp sản xuất PCB truyền thống.

  • Khả năng tạo mẫu và thiết kế lặp.
  • Các tùy chọn tùy chỉnh và linh hoạt nâng cao.
  • Giảm chất thải vật liệu và tác động môi trường.

Ứng dụng của máy in bảng mạch PCB

Trong lĩnh vực tạo mẫu và giáo dục, máy in PCB chắc chắn có những ứng dụng riêng. Giả sử tổ chức của bạn phát triển rất nhiều bảng mạch mới mỗi năm. Trong trường hợp đó, tốc độ quay vòng nhanh chóng của các lần lặp lại bo mạch, cùng với sự hỗ trợ nhỏ trong hoạt động sản xuất với các tùy chọn đầu P&P thành phần, có thể chứng tỏ là một khoản đầu tư tốt. Những máy in này cũng làm cho quy trình sản xuất thiết bị điện tử trở nên rõ ràng hơn đối với sinh viên ở các trường phổ thông, cao đẳng và đại học.

Tuy nhiên, quy trình sản xuất bồi đắp được sử dụng bởi các máy in này không thực sự phù hợp với việc sản xuất bảng mạch hàng loạt. Tuy nhiên, có những người khác đang tìm cách thay đổi bộ mặt sản xuất PCB. Người chiến thắng Giải thưởng Chuyển tiếp nhanh của sản phẩm 2021, ioTech từ Israel, có khái niệm sản xuất bồi đắp dựa trên sự lắng đọng được hỗ trợ bằng tia laser liên tục (CLAD). Công nghệ đầy hứa hẹn này không chỉ cung cấp khả năng sản xuất bảng mạch nhiều lớp trong vài phút mà còn có thể cho phép chế tạo các mạch theo những cách không thể thực hiện được với các quy trình hiện tại, dẫn đến sự đổi mới trong công nghệ thiết bị đeo và công nghệ y tế cấy ghép.

Những lưu ý quan trọng trước khi mua máy in bảng mạch PCB

Ngân sách và hiệu quả chi phí:

Chi phí là rất quan trọng khi lựa chọn một máy in PCB. Yếu tố này là yếu tố quyết định tổng thể cho sự lựa chọn của bạn. Ngoài ra, giá của máy in PCB cũng khác nhau. Hầu hết các máy in PCB với các tính năng nâng cao đều có giá cao hơn. Ví dụ: máy in PCB có độ chính xác cao có kích thước tính năng tối thiểu 25 μm có thể lên tới 100.000 USD.

Trải nghiệm và hỗ trợ người dùng:

Một chiếc máy thân thiện với người dùng có thể tiết kiệm thời gian và giảm thiểu sai sót. Tìm kiếm các máy in có phần mềm điều khiển dễ dàng, giao diện thân thiện dễ giao tiếp với máy.

Bảo trì máy và vật tư tiêu hao:

Hỗ trợ sau bán hàng rất quan trọng khi nói đến việc bảo trì và sửa chữa máy của bạn. Chọn một nhà sản xuất cung cấp hỗ trợ kỹ thuật và đào tạo để đảm bảo bạn tận dụng tối đa khoản đầu tư của mình.

Tùy chọn mở rộng và nâng cấp:

Trong khi một số máy chuyên về một quy trình, những máy khác có thể xử lý nhiều quy trình. Xem xét tốc độ, độ chính xác và các chu trình của máy để đảm bảo nó đáp ứng yêu cầu của bạn.

Khả năng tương thích với các quy trình sản xuất hiện có.

Tổng quan thị trường và các máy in bảng mạch PCB hàng đầu

Hiện nay, sản xuất PCB là một kỹ thuật sản xuất trừ dần. Hầu hết PCB bắt đầu ở dạng vật liệu FR4 phủ đồng, sau đó đồng được loại bỏ để tạo ra các kết nối điện mong muốn giữa các thành phần của mạch. Theo một số ước tính, thị trường PCB rất lớn (76 tỷ USD vào năm 2027) và bị thống trị bởi các nhà sản xuất ở Đài Loan và Trung Quốc, những người cộng lại có thị phần hơn 60% .

Máy in để bàn có thể in nhiều bảng mạch in khác nhau và đặt các linh kiện điện tử với nhiều tùy chọn hàn khác nhau. Điều quan trọng là phải xem xét một số yếu tố khi chọn máy in PCB. Bạn sẽ cần xem xét các tính năng như số lớp, giao tiếp, kích thước gói, v.v.

Các máy in để bàn phổ biến hiện nay

Máy in PCB Voltera V-one

Máy in PCB này rất dễ sử dụng. Ngoài ra, nó là một cỗ máy tiết kiệm đủ để chế tạo PCB nguyên mẫu. Voltera V-one giúp bạn xây dựng bảng nhanh hơn. Quá trình này bao gồm việc đưa tệp Gerber vào phần mềm Voltera. Nhấn in và máy in PCB này sẽ in ra một mạch thực. Sau đó, sử dụng các tính năng hàn và hàn lại để hàn các thiết bị điện tử vào PCB.

Ngoài việc in bảng mạch, Voltera V-one còn có thể lắp ráp các linh kiện điện tử . Ngoài ra, nó có thể sử dụng chất hàn dán để hàn các bộ phận gắn trên bề mặt nhỏ vào bảng mạch in. Nó có thể tái tạo, kiểm tra và thiết kế vải mạch.

Máy in PCB Voltera V-one

Máy in PCB chuyên nghiệp Othermill

Đây là máy phay cho phép bạn tạo các vật thể 2D và 3D từ các vật liệu bền bằng cách sử dụng các thiết kế kỹ thuật số. Othermill Pro lý tưởng cho việc chế tạo PCB hai mặt nhanh với chiều rộng vết khoảng 150 μm. Ngoài ra, máy này có thể hoạt động với nhiều phần mềm và hệ điều hành PCB khác nhau.

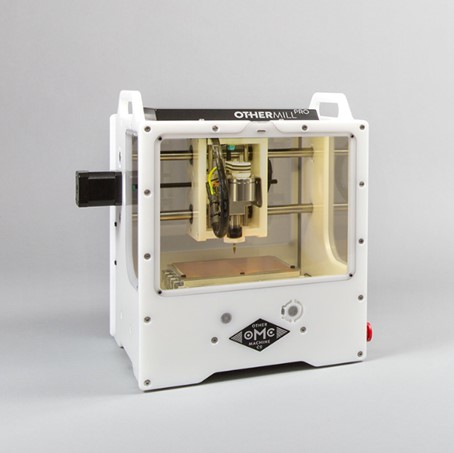

Máy in PCB Othermill Pro

Máy in PCB Voxel8

Đây là một trong những máy in PCB để bàn tốt nhất. Máy in 3D Voxel8 được thiết kế đặc biệt dựa trên các bằng sáng chế cơ bản liên kết với Đại học Harvard và Đại học Illinois. Máy này đi kèm với hai đầu in khác nhau. Một trong những đầu in này sử dụng dây cầu chì trong khi đầu kia sử dụng mực bạc dẫn điện.

Máy này gửi mực có công thức đặc biệt thông qua vòi phun có đường kính 250 micron chuyên dụng. Mực khô nhanh và không cần xử lý sau khi in. Do đó, điều này giúp có thể sử dụng Voxel8 trên các vật liệu nhựa nhiệt dẻo truyền thống. Máy in 3D Voxel8 có giường in từ tính có độ lặp lại cao cho phép bạn loại bỏ vật thể in.

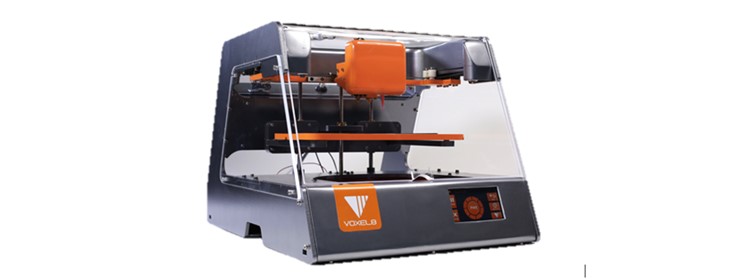

Máy in PCB Voxel8

Máy in PCB Nano Dimension Dragonfly 2020

Máy in PCB này là Máy in PCB 3D đầu tiên trên thế giới. Ngoài ra, đây là máy in để bàn đầu tiên đáp ứng các nguyên tắc do IPC đặt ra . Máy in này có thể tạo ra một bảng mạch in từ đầu với kích thước tính năng nằm trong khoảng từ 80 μm đến 1,5 mm. Ngoài ra, độ dày lớp tối thiểu là 0,03 mm và kích thước xây dựng tối đa là 200 x 200 x 3 mm.

Máy in PCB này có thể chế tạo các bảng mạch nhiều lớp với độ dày khoảng 3 mm. Ngoài ra, chuồn chuồn kích thước Nano hỗ trợ nhiều loại mực điện môi và dẫn điện khác nhau.

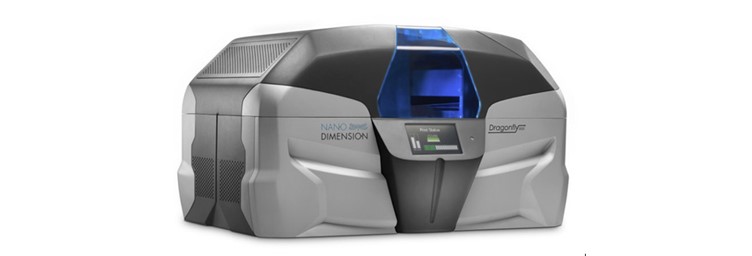

Máy in PCB Nano Dimension Dragonfly 2020

Máy in PCB Squink của BotFactory

Máy này có thể in các bảng nhiều lớp trên nhiều chất nền cứng và linh hoạt khác nhau. Ngoài ra, PCB một lớp có thể có kích thước 15,2 x 15,2 cm. Tuy nhiên, PCB đa lớp chỉ bị giới hạn ở kích thước 8,4cm x 15,2 cm. Kích thước tính năng tối thiểu của máy này có thể là 0,254mm.

Squink có ba đầu - một đầu để in. Hai đầu - một là lý tưởng để dán chất hàn. Thứ ba là để chọn và đặt . Ngoài ra, nó có thể lắp ráp 4 bộ phận cho mỗi phút.

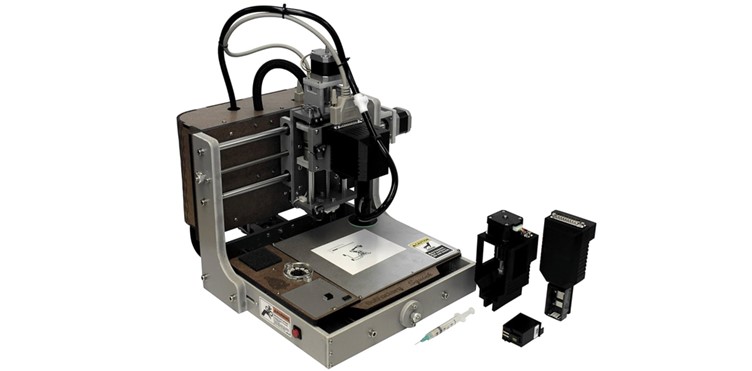

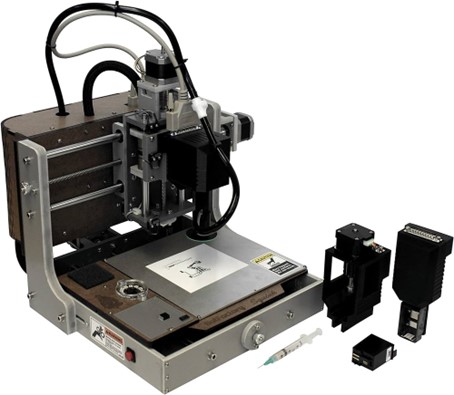

BotFactory Squink

Kết luận

Máy in PCB là lựa chọn tốt nhất cho người dùng chuyên nghiệp cần tạo ra các bản in chất lượng cao một cách nhanh chóng và dễ dàng. Chúng mang lại một số lợi thế so với các phương pháp truyền thống, chẳng hạn như giảm chất thải, thời gian in nhanh hơn, cải thiện độ chính xác và tính nhất quán. Ngoài ra, chúng cho phép bạn tạo các thiết kế và mẫu phức tạp hơn mà khó hoặc không thể tạo bằng các phương pháp khác.
