Thiết kế và triển khai cánh tay robot 4 bậc tự do cho mục đích giáo dục

Giới thiệu

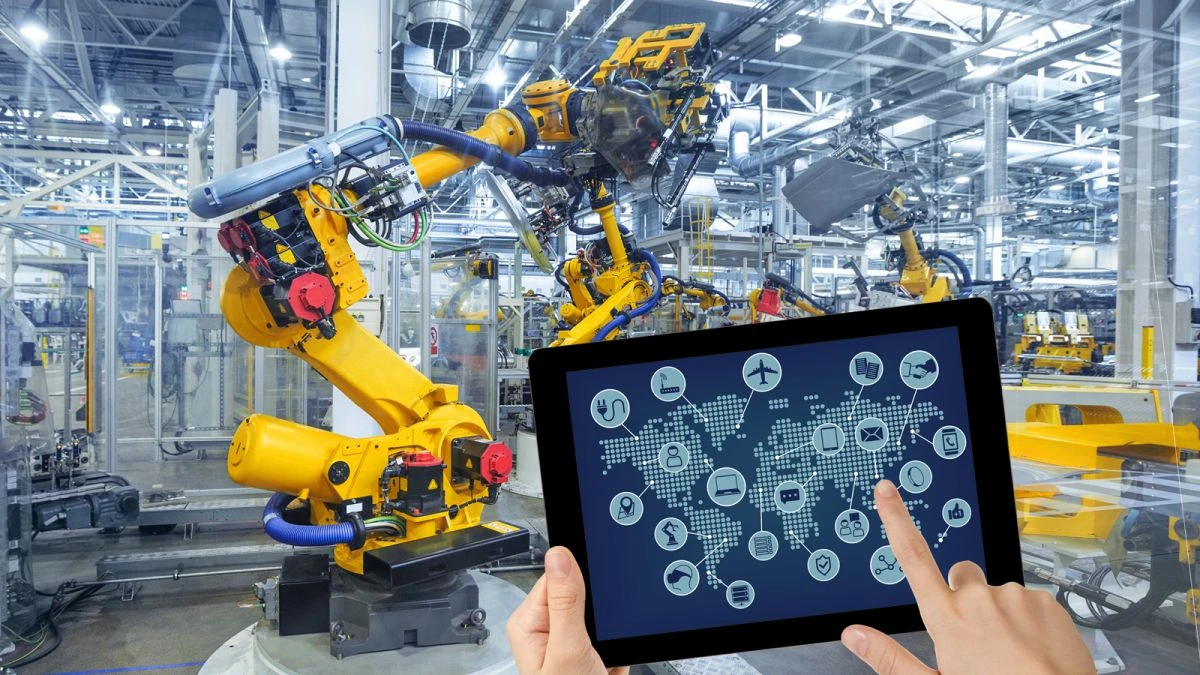

Tóm tắt tầm quan trọng của giáo dục robotics

Giáo dục robotics đang nhanh chóng trở thành xu thế, và không phải là không có lý do! Nó không chỉ đơn giản là xoay quanh những con robot; đó là trang bị cho học sinh những kỹ năng và kiến thức cần thiết để điều hướng thế giới công nghệ dẫn đầu của ngày mai.

Robotics kết hợp liền mạch Khoa học, Công nghệ, Kỹ thuật và Toán học (STEM) thành một trải nghiệm hấp dẫn. Giải quyết vấn đề, tư duy phản biện, hợp tác và sáng tạo để thành công trong thế kỷ 21. Giáo dục robotics nuôi dưỡng những kỹ năng này khi học sinh đối mặt với những thách thức, suy nghĩ ra giải pháp và làm việc cùng nhau để biến những sáng tạo robot của họ thành hiện thực. Trang bị cho học sinh kiến ​​thức và kỹ năng về robotics mở ra cánh cửa cho các con đường sự nghiệp trong tương lai.

Giải thích mục đích của bài viết

Mục đích của bài viết này là cung cấp một cái nhìn tổng quan ngắn gọn về tầm quan trọng của giáo dục robotics. Bài viết sẽ tập trung vào thiết kế, triển khai cánh tay robot 4 bậc tự do cho mục đích giáo dục và những lợi ích mà nó mang lại.

Giới thiệu về robot 4 bậc tự do

Định nghĩa và giải thích về robot 4 bậc tự do

Cánh tay robot 4 DOF (Degrees of Freedom), hay còn gọi là robot 4 bậc tự do, là một loại robot có khả năng di chuyển theo 4 hướng độc lập. Đa số các cánh tay robot này được điều khiển bằng các khớp nối được gắn với động cơ servo, cho phép chúng xoay và gập theo các trục quay khác nhau. Mang lại cho chúng sự linh hoạt hơn so với các robot ít bậc tự do hơn.

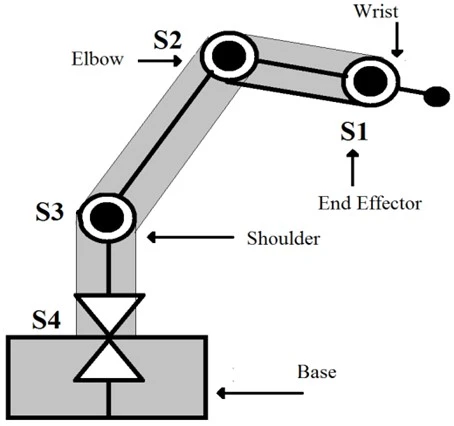

Các bậc tự do thường thấy ở robot 4 bậc tự do bao gồm:

• Xoay cơ sở: Cho phép xoay toàn bộ cánh tay robot, mở rộng phạm vi tiếp cận của nó.
• Vai: Điều khiển góc giữa phần trên và dưới của cánh tay, tăng thêm chiều cao và sự với tới.
• Khuỷu tay: Bẻ gập phần dưới của cánh tay để đưa vật thể lại gần hơn hoặc thực hiện các thao tác chính xác hơn.
• Cổ tay: Xoay cổ tay cho phép định hướng vật thể theo các góc khác nhau, tương tự như chuyển động của cổ tay con người.

Ý nghĩa của robot 4 bậc tự do trong giáo dục

Robot 4 bậc tự do là một công cụ giảng dạy tuyệt vời trong các lĩnh vực khoa học, công nghệ, kỹ thuật và toán học (STEM). Chúng có thể giúp học sinh hiểu các khái niệm về robot, cơ học, điều khiển và lập trình.

Ngoài ra, việc sử dụng robot trong lớp học có thể: Kích thích sự tò mò và hứng thú của học sinh đối với STEM. Phát triển các kỹ năng giải quyết vấn đề, tư duy sáng tạo và làm việc nhóm. Cũng như cung cấp trải nghiệm thực tế về các ứng dụng của robot trong thế giới thực.

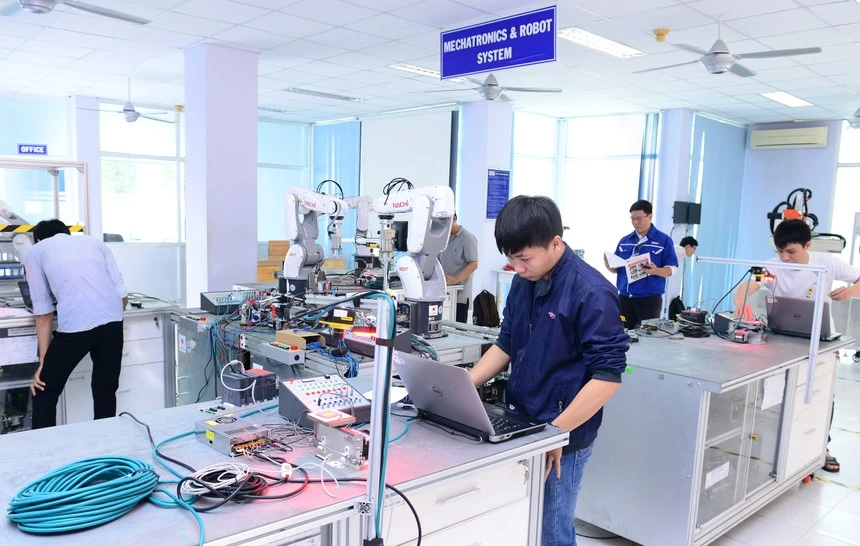

Đối tượng sử dụng robot 4 bậc tự do

robot 4 bậc tự do là một công cụ giáo dục và nghiên cứu mạnh mẽ, thú vị và khả năng ứng dụng rộng dãi có thể được sử dụng bởi nhiều đối tượng khác nhau để khám phá thế giới robot và mở ra những khả năng vô hạn trong lĩnh vực công nghệ hiện đại.

Robot 4 bậc tự do phù hợp với nhiều đối tượng khác nhau, bao gồm: nhỏ nhất là các em học sinh để các em tiếp xúc với công nghệ hiện đại. Lơn là các sinh viên đại học cung cấp cho sinh viên kinh nghiệm thực tế với các hệ thống robot. Những người đam mê robot có thể sử dụng robot 4 bậc tự do để chế tạo các robot tùy chỉnh cho mục đích giải trí hoặc giáo dục. Cuối cùng là những nhà phát triển robot: robot 4 bậc tự do cung cấp một nền tảng linh hoạt để phát triển và thử nghiệm các thuật toán điều khiển và các công nghệ robot mới.

Thiết kế robot 4 bậc tự do

Tổng quan các thành phần cấu trúc của cánh tay robot

Robot 4 bậc tự do thường được cấu tạo từ các thành phần chính sau:

• Cơ sở (Base): Là phần cố định, thường được gắn vào bàn hoặc giá đỡ, là điểm tựa cho toàn bộ cánh tay.
• Cột (Link): Các bộ phận nối các khớp với nhau, tạo thành khung của cánh tay robot.
• Khớp (Joint): Cho phép xoay hoặc gập duỗi các phần khác nhau của cánh tay, tạo ra chuyển động. Các loại khớp thường gặp bao gồm: khớp xoay, khớp trượt.
• Động cơ (Actuator): Cung cấp lực để điều khiển chuyển động của các khớp. Các loại động cơ thường dùng gồm động cơ servo, động cơ bước và động cơ DC.

• Bộ điều khiển (Controller): Nhận các tín hiệu điều khiển và truyền tín hiệu đến các động cơ để điều khiển chuyển động của robot.
• Cổ tay và kẹp (End effector): Là phần cuối cùng của cánh tay robot, thực hiện các tác vụ như gắp, giữ hoặc thao tác vật thể.

Vật liệu sử dụng

Vật liệu sử dụng để chế tạo robot 4 bậc tự do phụ thuộc vào các yếu tố như trọng lượng, độ bền, chi phí và yêu cầu cụ thể của ứng dụng. Có thể kể tên các loại vật liệu hay sử dụng như : kim loại, nhựa, composite.

Sự lựa chọn vật liệu phù hợp phụ thuộc vào mục đích sử dụng của robot. Robot phục vụ mục đích giáo dục có thể sử dụng nhựa nhẹ và rẻ tiền, trong khi robot dùng trong công nghiệp cần vật liệu bền như kim loại hoặc composite.

Giải thích các nguyên tắc thiết kế cơ học áp dụng

Thiết kế robot 4 bậc tự do cần tuân theo một số nguyên tắc cơ bản để đảm bảo khả năng hoạt động và hiệu quả:

• Độ ổn định: Robot phải được thiết kế với trọng tâm thấp và các cơ cấu vững chắc để tránh bị lật đổ trong quá trình hoạt động.
• Độ chính xác: Hệ thống truyền động và điều khiển phải chính xác để robot có thể di chuyển đến các vị trí mong muốn với độ sai lệch thấp.
• Phạm vi chuyển động: Cần cân nhắc giữa phạm vi chuyển động rộng và khả năng tiếp cận của robot tùy theo mục đích sử dụng.
• Tốc độ và gia tốc: Chọn động cơ và cơ cấu truyền động phù hợp với yêu cầu về tốc độ và gia tốc của robot.
• Khả năng chịu tải: Robot phải đủ khỏe để nâng đỡ và thao tác các vật thể có trọng lượng phù hợp.

Hệ thống điều khiển

Tổng quan về hệ thống điều khiển của robot 4 bậc tự do

Hệ thống điều khiển của robot 4 bậc tự do thường bao gồm ba thành phần chính:

Bộ điều khiển: Đây là "não bộ" của robot, chịu trách nhiệm xử lý dữ liệu đầu vào, tính toán các lệnh điều khiển và gửi tín hiệu đến các bộ phận truyền động. Bộ điều khiển có thể là một vi xử lý đơn giản cho robot nhỏ hoặc một máy tính mạnh mẽ cho robot công nghiệp phức tạp.

Cảm biến: Robot sử dụng các cảm biến để thu thập thông tin về môi trường xung quanh và trạng thái của chính mình.

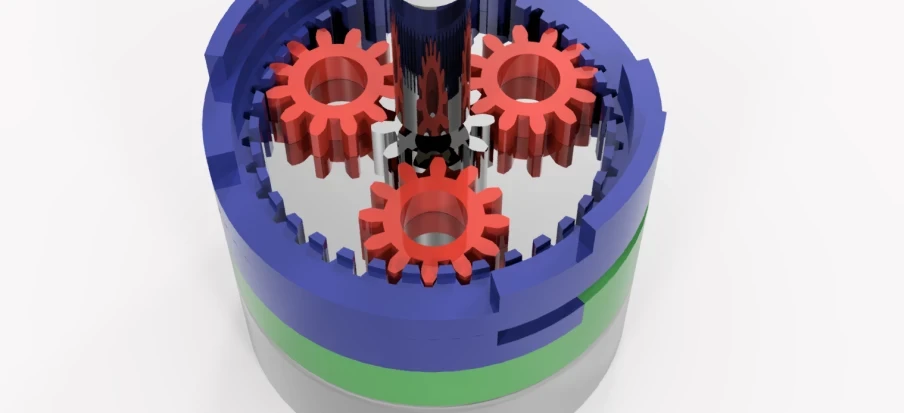

Bộ truyền động: Các bộ truyền động như động cơ servo phản hồi vị trí và kết hợp các hộp giảm tốc đặc biệt như hộp giảm tốc bánh răng hành tinh, hộp giảm tốc Harmonic. Chúng nhận tín hiệu từ bộ điều khiển và chuyển đổi thành lực tác động lên các cấu trúc cơ học của robot.

Thành phần phần cứng và phần mềm:

Các thành phần của phần cứng bao gồm:

• Bộ điều khiển: Thường sử dụng các nền tảng như Arduino, Raspberry Pi hoặc các bộ điều khiển chuyên dụng tùy theo nhu cầu.
• Cảm biến: Mã hóa góc, cảm biến lực, camera, cảm biến gia tốc,…
• Bộ truyền động: Động cơ servo, động cơ bước, solenoid, cơ điện tử,…
• Nguồn điện: Pin, adapter, hệ thống cung cấp điện,…
• Giao diện điều khiển: Joystick, bàn phím, giao diện máy tính,…

Phần mềm có các thành phần như dưới đây:

• Ngôn ngữ lập trình: C++, Python, Java, LabVIEW, Arduino IDE,…
• Framework điều khiển robot: ROS, Robot Operating System (ROS), V-REP, MATLAB,…
• Thuật toán điều khiển: Điều khiển PID, điều khiển chuyển động ngược, điều khiển tự động,…

Ngôn ngữ lập trình điều khiển robot

Lựa chọn ngôn ngữ lập trình tùy thuộc vào nền tảng phần cứng và nhu cầu cụ thể. Một số ngôn ngữ phổ biến:

• C++: Ngôn ngữ mạnh mẽ, hiệu quả, yêu cầu trình độ lập trình cao.
• Python: Ngôn ngữ dễ học, linh hoạt, có nhiều thư viện robot.
• Java: Ngôn ngữ phổ biến, nhiều framework robot mạnh mẽ.
• Arduino IDE: Ngôn ngữ đơn giản, phù hợp với các bộ điều khiển Arduino.
• LabVIEW: Ngôn ngữ đồ họa, dễ sử dụng cho người mới bắt đầu.

Cho dù bạn chọn ngôn ngữ nào làm ngôn ngữ lập trình thì điều quan trọng nhất vẫn là hiểu các khái niệm cơ bản về điều khiển robot, động học ngược và thuật toán điều khiển.

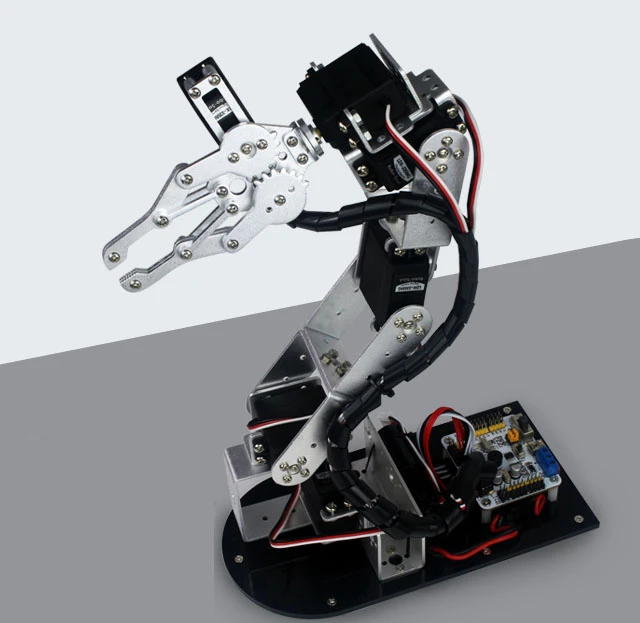

Triển khai: Lắp ráp và vận hành robot 4 bậc tự do

Giải thích từng bước về quy trình lắp ráp

Chuẩn bị linh kiện: Chuẩn bị các bộ phận của robot. Thường bao gồm khung robot, động cơ, cảm biến, bộ điều khiển, dây dẫn và các công cụ cần thiết.

Lắp ráp khung robot: Tiến hành lắp ráp các bộ phận khung lại với nhau, đảm bảo khớp nối chắc chắn và các lỗ bắt ốc chính xác.

Kết nối động cơ và cảm biến: Lắp đặt động cơ vào các khớp nối tương ứng, kết nối dây dẫn động cơ với bộ điều khiển. Tương tự, gắn cảm biến vào vị trí thích hợp và kết nối dây dẫn cảm biến.

Cài đặt phần mềm: Cài đặt các phần mềm điều khiển thích hợp (ví dụ như Arduino IDE) vào bộ điều khiển. Cấu hình cài đặt các thông số, tham số động cơ và cảm biến.

Kiểm tra và hiệu chỉnh: Bật nguồn robot, kiểm tra từng khớp nối hoạt động ổn định, chạy các chương trình điều khiển cơ bản để xác nhận robot phản hồi chính xác.

Tổng quan về quy trình hiệu chuẩn và kiểm tra

Để đảm bảo robot 4 bậc tự do hoạt động chính xác và an toàn, các quy trình hiệu chuẩn và kiểm tra thường xuyên là rất quan trọng. Những quy trình này có thể bao gồm các phần như sau:

Hiệu chuẩn vị trí: Đảm bảo các khớp nối di chuyển đến các vị trí được yêu cầu chính xác.

Hiệu chuẩn lực: Đảm bảo lực tác động của robot nằm trong phạm vi an toàn.

Kiểm tra tốc độ: Kiểm tra xem robot có di chuyển với tốc độ mong muốn hay không.

Kiểm tra tính lặp lại: Kiểm tra xem robot có thể di chuyển đến cùng một vị trí nhiều lần với độ chính xác cao hay không.

Kiểm tra an toàn: Kiểm tra xem hệ thống điều khiển có phát hiện và xử lý các lỗi hoặc sự cố bất thường hay không.

Những khó khăn thường gặp

Những khó khăn thường gặp trong quá trình lắp ráp và vận hành robot 4 bậc tự do gồm:

Lắp ráp sai: Lắp ráp không chính xác các bộ phận có thể dẫn đến hoạt động sai lầm hoặc hư hỏng của robot.

Kiểm tra và hiệu chỉnh phức tạp: Quá trình hiệu chỉnh và kiểm tra robot có thể mất thời gian và đòi hỏi kiến thức chuyên môn.

Lập trình điều khiển phức tạp: Lập trình robot để thực hiện các tác vụ phức tạp đòi hỏi kỹ năng lập trình tốt.

Xử lý lỗi và sự cố: Phát hiện và xử lý các lỗi hoặc sự cố bất thường của robot sẽ rất khó khăn.

Để vượt qua những khó khăn này, cần có hướng dẫn rõ ràng, kiến thức kỹ thuật cơ bản, sự tỉ mỉ và kiên nhẫn. Tham khảo các nguồn tài liệu hướng dẫn, cộng đồng robot trực tuyến và các chuyên gia robot nếu cần thiết.

Lợi ích của robot 4 bậc tự do trong giáo dục

Mục tiêu giáo dục đạt được khi sử dụng cánh tay robot

Robot 4 bậc tự do mang lại nhiều lợi ích cho giáo dục, góp phần phát triển toàn diện các kỹ năng của học sinh. Việc ứng dụng robot trong giảng dạy đã đạt được các mục đích như sau:

Phát triển tư duy logic và kỹ năng giải quyết vấn đề: Học sinh phải lập trình cho robot di chuyển, thao tác chính xác, thực hiện các nhiệm vụ được giao, qua đó rèn luyện tư duy tính toán, phân tích, khả năng suy luận logic và tìm ra giải pháp tối ưu.

Nâng cao kiến thức STEM (Khoa học, Công nghệ, Kỹ thuật, Toán): Học sinh được ứng dụng kiến thức về toán học, vật lý, lập trình trong thực tế, xây dựng mối liên hệ giữa lý thuyết và thực hành, thúc đẩy hứng thú học tập các môn STEM.

Kích thích sáng tạo và phát triển kỹ năng thiết kế: Học sinh có thể sáng tạo các bài tập, thử nghiệm các cách điều khiển khác nhau, thiết kế các mô hình robot đơn giản.

Cải thiện kỹ năng giao tiếp và hợp tác: Các hoạt động lập trình, điều khiển robot thường được thực hiện theo nhóm, đòi hỏi sự hợp tác, phân công nhiệm vụ, thảo luận, trình bày, giúp học sinh rèn luyện các kỹ năng giao tiếp, thuyết trình và làm việc nhóm.

Kiến thức và kỹ năng người dùng thu được khi tương tác với cánh tay robot

Sau quá trình học tập và rèn luyện với cánh tay robot thì người sử dụng sẽ thu được các kỹ năng sau :

Học sinh, sinh viên sau khi thực hành nhiều sẽ học được kỹ năng lập trình đơn giản. Bên cạnh đó, quá trình lắp ráp, sử dụng robot giúp người dùng hiểu rõ hơn về các cơ chế hoạt động của các khớp nối, động cơ, cảm biến, mạch điện tử, từ đó hình thành nền tảng kiến thức cơ bản về robot.

Trong quá trình rèn luyện học sinh, sinh viên sẽ biết được các kỹ năng vận hành và điều khiển cũng như kỹ năng giải quyết vấn đề để có thể xử lý các lỗi và sự cố khi xảy ra.

Kinh nghiệm và phản hồi từ giáo viên và học sinh về lợi ích giáo dục

Giáo viên nhận thấy robot 4 bậc tự do là công cụ hỗ trợ giảng dạy hiệu quả, giúp bài học trực quan, sinh động, kích thích hứng thú học tập của học sinh. Các hoạt động với robot giúp đa dạng hóa phương pháp dạy học, tăng cường trải nghiệm thực hành, phù hợp với yêu cầu đổi mới giáo dục.

Tuy nhiên, giáo viên cũng chia sẻ một số khó khăn như chi phí đầu tư robot còn cao, giáo viên cần được bồi dưỡng kiến thức, kỹ năng vận hành và lập trình robot.

Kết luận

Bài viết trên nói về thiết kế và triển khai cánh tay robot 4 bậc tự do cho mục đích giáo dục. Bài viết nói chi tiết về thiết kế robot, quá trình lắp ráp, hệ thống điều khiển và vận hành robot trong giáo dục. cũng như những lợi ích mà nó đem lại cho nền giáo dục Việt Nam, đào tạo ra những kỹ sư tương lai đầy triển vọng để cống hiến và phát triển đất nước

Cánh tay robot 4 bậc tự do là một công cụ giáo dục hiệu quả, có thể giúp học sinh phát triển các kỹ năng STEM, tư duy logic, giải quyết vấn đề, sáng tạo, giao tiếp và hợp tác. Để phát huy tối đa hiệu quả của cánh tay robot 4 bậc tự do trong giáo dục, cần có sự cải tiến hoặc phát triển hơn nữa..
