Các ứng dụng và công dụng của máy hàn kim loại siêu âm

Giới thiệu

Định nghĩa máy hàn kim loại siêu âm

Máy hàn siêu âm kim loại là thiết bị sử dụng năng lượng sóng siêu âm để hàn nối các bộ phận kim loại với nhau. Đây là công nghệ hàn không sử dụng nhiệt hoặc áp lực cơ học lớn, thay vào đó tận dụng dao động siêu âm tần số cao để tạo ma sát nội bộ giữa các phân tử kim loại, làm nóng chảy chúng tại bề mặt tiếp xúc và hàn kết chúng lại với nhau.

Tầm quan trọng và phổ biến của máy hàn kim loại siêu âm

Máy hàn siêu âm kim loại có tầm quan trọng và phổ biến lớn trong nhiều ngành công nghiệp. Thay đổi cấu trúc vi mô của kim loại, do đó không làm thay đổi điện trở khi đi qua mối hàn. Máy hàn siêu âm kim loại cũng tiêu thụ ít năng lượng hơn so với các phương pháp hàn khác. Nhờ đó giúp tiết kiệm chi phí vận hành. Máy hàn rất phù hợp cho các ngành công nghiệp đặc thù.

Máy hàn siêu âm kim loại hoạt động như thế nào

Quá trình hàn siêu âm kim loại

Quá trình hàn siêu âm kim loại diễn ra như sau:

Chuẩn bị: Hai mảnh kim loại được đặt lên nhau tại điểm cần hàn. Một khuôn hàn siêu âm, còn được gọi là “sonotrode”, được đặt lên mặt trên của mảnh kim loại phía trên.

Tạo áp lực và dao động: Máy hàn siêu âm bắt đầu tạo ra dao động cơ học tại tần số siêu âm (thường là 20kHz hoặc 30kHz) thông qua khuôn hàn. Đồng thời, một lực nhẹ được tác dụng lên khuôn hàn để giữ cho hai mảnh kim loại tiếp xúc với nhau.

Hàn: Dao động siêu âm tạo ra ma sát nội bộ giữa các phân tử kim loại, làm nóng chúng tại bề mặt tiếp xúc. Khi nhiệt độ tăng lên đủ cao, kim loại bắt đầu chảy và hai mảnh kim loại hàn lại với nhau.

Làm nguội: Sau khi quá trình hàn hoàn tất, máy hàn siêu âm dừng dao động và giữ áp lực trên mối hàn cho đến khi kim loại nguội lại và đông cứng.

Hoàn tất: Mối hàn siêu âm hoàn tất, tạo ra một kết nối chắc chắn giữa hai mảnh kim loại.

Quá trình này diễn ra rất nhanh, thường chỉ mất từ vài mili giây đến vài giây. Điều này giúp tăng năng suất và giảm tiêu hao năng lượng.

Các thành phần và tính năng của máy hàn siêu âm kim loại

Máy hàn siêu âm kim loại gồm 3 bộ phận chính:

Bộ phận tạo dao động nhanh ở tần số siêu âm: Đây là bộ phận chuyển đổi điện áp xoay chiều 220V/50Hz thành nguồn điện có tần số 20kHz.

Bộ phận khuếch đại công suất sóng siêu âm: Chuyển dao động điện ở tần số siêu âm sang dao động cơ học ở cùng tần số. Bộ phận này còn có tác dụng khuếch đại hoặc giảm bớt biên độ dao động.

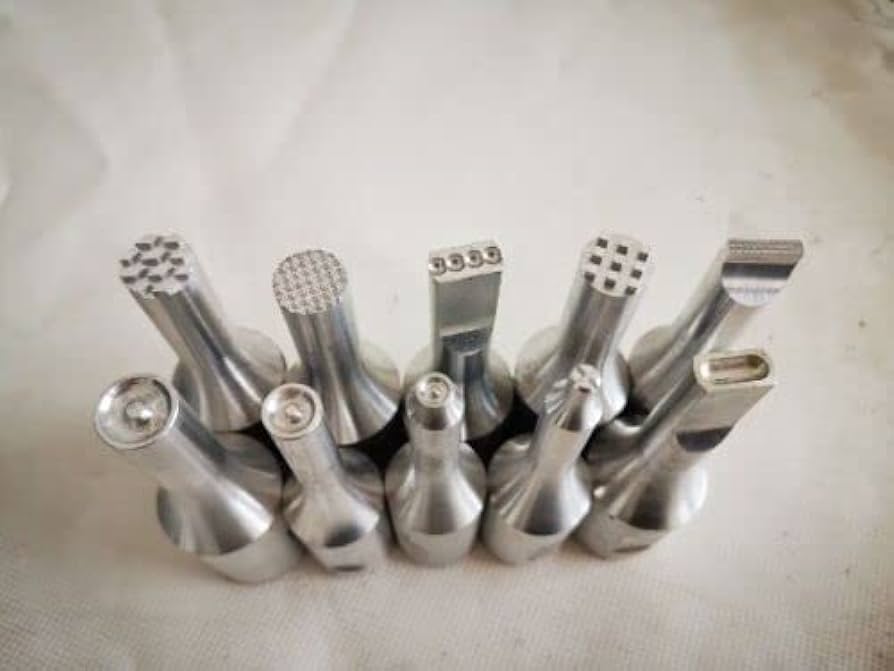

Đầu hàn (sonotrode): Truyền sóng siêu âm vào chi tiết cần hàn.

Một số tính năng của máy hàn siêu âm kim loại

• Hành trình giao động có thể điều chỉnh.

• Mô men khởi động có thể điều chỉnh.

• Tốc độ đi xuống và đi lên có thể điều chỉnh, trước khi tiếp xúc giữa sonotrode với chi tiết hàn.

Máy hàn siêu âm kim loại có thể hàn được các vật liệu kim loại khác nhau, các vật liệu không nóng chảy mà hòa tan vào nhau. Việc hàn không cần quá trình tiền xử lý hoặc xử lý bề mặt, tạo độ bền cơ học và đặc tính điện trở tuyệt vời, và tiêu thụ điện năng thấp hơn so với phương pháp hàn điện trở.

Ưu điểm của việc sử dụng máy hàn siêu âm kim loại

Máy hàn siêu âm kim loại có nhiều ưu điểm :

• Không sử dụng nhiệt độ cao làm thay đổi đặc tính kim loại.

• Độ chính xác cao, tốc độ hàn nhanh.

• Tiết kiệm năng lượng và chi phí vận hành.

• Có thể hàn được nhiều loại kim loại khác nhau,không cần làm sạch lớp bề mặt, không cần nấu chảy chỗ hàn.

• Có thể hàn tốt những kim loại có điện trở nhỏ (như đồng điện kỹ thuật, nhôm, bạc, vàng…) mà các phương pháp khác không đáp ứng được.

• Có thể hàn các kim loại khác nhau với nhau, hàn kim loại với phi kim, hàn chất dẻo, hàn xương.

• Sự thay thế chất lượng cao và kinh tế vượt trội so với các quy trình hàn khác.

• Không cần vật liệu bổ sung trong quá trình hàn.

Ứng dụng của máy hàn siêu âm kim loại

Ngành công nghiệp ô tô

• Sử dụng máy hàn siêu âm kim loại trong sản xuất các bộ phận xe

Máy hàn siêu âm kim loại được sử dụng rộng rãi trong ngành sản xuất ô tô được phân làm các mục như sau:

Hàn đèn hậu của ô tô: Máy hàn siêu âm có thể được sử dụng để hàn các bộ phận của đèn phía sau ô tô.

Đục lỗ và cắt mặt hộp bảng điều khiển ô tô: Máy hàn siêu âm có thể đục lỗ và cắt mặt hộp bảng điều khiển ô tô.

Hàn giá treo cảm biến đỗ xe: Máy hàn siêu âm có thể hàn trên giá treo cảm biến đỗ xe.

Cắt và niêm phong kín các vật liệu không dệt cho các viền cửa bên trong: Máy hàn siêu âm có thể cắt và niêm phong kín các vật liệu không dệt cho các viền cửa bên trong

• Ưu điểm của việc sử dụng máy hàn kim loại siêu âm trong các ứng dụng ô tô.

Máy hàn kim loại siêu âm mang lại nhiều lợi ích khi được sử dụng trong các ứng dụng ô tô:

Chất lượng hàn cao: Máy hàn siêu âm tạo ra mối hàn chắc chắn giúp tăng cường độ bền của các bộ phận ô tô.

Không cần vật liệu hàn: Máy hàn siêu âm không cần vật liệu hàn, giúp chi tiết hàn có tính thẩm mỹ.

Khả năng tự động hóa cao: Máy hàn siêu âm dễ dàng tích hợp vào dây chuyền sản xuất tự động, giúp tăng năng suất và chất lượng sản phẩm.

Không gây hại cho người lao động: Không sinh ra hơi độc hại hoặc tia lửa gây hại cho người lao động.

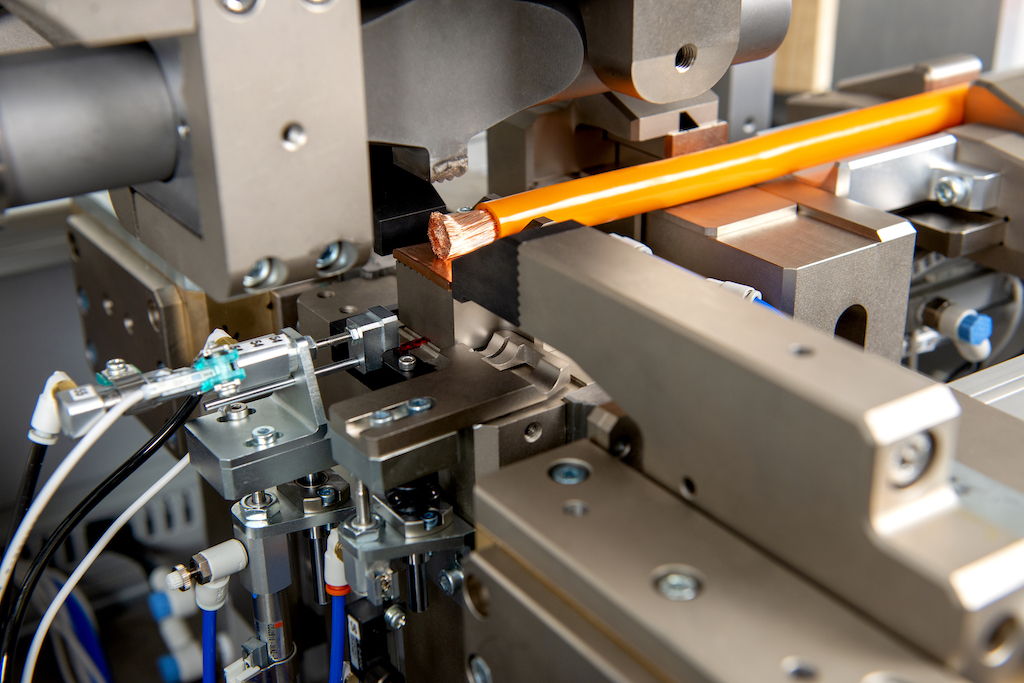

Công nghiệp điện tử

• Vai trò của máy hàn siêu âm kim loại trong sản xuất linh kiện điện tử

Hàn nối dây điện: Máy hàn siêu âm có thể hàn nối các dây điện, đầu chuyển, đầu nối dây kim loại cùng vật liệu hoặc khác vật liệu.

Hàn điện cực pin, nguồn: Máy hàn siêu âm cũng được sử dụng để hàn các điện cực của pin và nguồn.

Hàn kết cấu: Máy hàn siêu âm có thể hàn các kết cấu kim loại trong linh kiện điện tử.

Hàn các chi tiết chính xác có kích thước nhỏ: Máy hàn siêu âm có thể hàn các chi tiết chính xác có kích thước nhỏ, điều này rất quan trọng trong sản xuất linh kiện điện tử.

• Lợi ích của việc sử dụng máy hàn kim loại siêu âm trong ngành điện tử

Chất lượng hàn cao: Máy hàn siêu âm tạo ra mối hàn chắc chắn và đồng đều, giúp tăng cường độ bền của các linh kiện điện tử.

Tiết kiệm thời gian và chi phí: Máy hàn siêu âm có tốc độ hàn nhanh, giúp tiết kiệm thời gian sản xuất và giảm chi phí lao động.

Giúp tăng độ bền thiết bị điện tử: máy hàn siêu âm cải thiện các mối ghép, tăng độ bền đồng thời tăng tính thẩm mĩ cho sản phẩm.

Không gây hại cho người lao động: Không sinh ra hơi độc hại hoặc tia lửa gây hại cho người lao động.

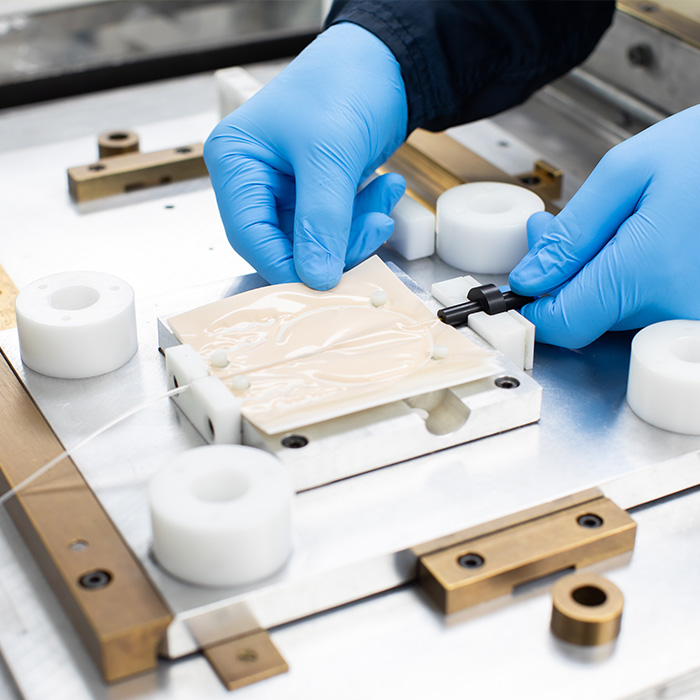

Ngành y tế

• Ứng dụng của máy hàn kim loại siêu âm trong sản xuất thiết bị y tế thường bao gồm các hoạt động sản xuất dụng cụ y tế

Các dụng cụ cầm tay: Hàn các dụng cụ phẫu thuật

Các thiết bị máy móc: Sản xuất các thiết bị cấy ghép và thiết bị y tế

• Ưu điểm của việc sử dụng máy hàn kim loại siêu âm trong ngành y tế

Máy hàn siêu âm kim loại có nhiều ưu điểm khi được sử dụng trong ngành y tế:

Không cần quá trình tiền xử lý hoặc xử lý bề mặt: Máy hàn siêu âm có khả năng tự phá bỏ lớp oxit trên bề mặt kim loại và làm sạch dầu mỡ nhờ có ma sát nhờ đó giúp thiết bị y tế

Ứng dụng với đa dạng các loại vật liệu: Áp dụng cho các vật liệu kim loại đặc biệt hoặc các loại vật liệu kim loại khác nhau.

Không có tải nhiệt ở các thành phần mối hàn: Sự thay thế chất lượng cao và kinh tế vượt trội so với các quy trình hàn khác.

Tăng tính đồng bộ: Giải pháp hệ thống hoàn chỉnh từ một nguồn duy nhất

Ngành bao bì

• Sử dụng máy hàn kim loại siêu âm trong sản xuất vật liệu đóng gói

Đóng gói túi lọc: Máy hàn siêu âm được sử dụng để đóng gói các sản phẩm nguyên liệu dạng hạt nhỏ như trà lá (trà xanh, trà đen, trà ô long, hồng trà), trà thảo dược, trà cà gai leo, giảo cổ lam, trà thuốc, atiso, cà phê.

Hàn các loại màng mỏng: Máy hàn siêu âm thường được dùng để hàn các màng mỏng, trong công nghiệp điện, điện tử và cơ khí chính xác.

• Lợi ích của việc sử dụng máy hàn kim loại siêu âm trong ngành bao bì

Với những ưu điểm như không sinh nhiệt cao làm biến dạng vật liệu, sạch sẽ và đem lại độ chính xác cũng như hiệu quả với hầu hết các loại vật liệu mà các phương pháp thông thường không thể đáp ứng được, máy hàn siêu âm đang ngày càng được ứng dụng rộng rãi trong ngành sản xuất vật liệu đóng gói.

Công nghiệp hàng không vũ trụ

• Vai trò của máy hàn kim loại siêu âm trong sản xuất máy bay

Máy hàn siêu âm kim loại đóng vai trò quan trọng trong ngành công nghiệp hàng không, đặc biệt là trong việc sản xuất máy bay. Dưới đây là một số ứng dụng cụ thể:

Hàn các dây dẫn điện: Máy hàn siêu âm có thể hàn các dây dẫn điện, tiếp điểm, hàn nối các linh kiện.

Hàn ống với tấm siêu mỏng: Máy hàn siêu âm có thể hàn ống với tấm siêu mỏng.

Liên kết chồng cho nhôm và đồng: Máy hàn siêu âm có thể liên kết chồng cho nhôm và đồng.

Với những ưu điểm như không sinh nhiệt cao làm biến dạng vật liệu, sạch sẽ và đem lại độ chính xác cũng như hiệu quả với hầu hết các loại vật liệu mà các phương pháp thông thường không thể đáp ứng được.

• Ưu điểm của việc sử dụng máy hàn kim loại siêu âm trong ngành hàng không vũ trụ

Tạo độ bền cơ học và đặc tính điện trở tuyệt vời: Máy hàn siêu âm tạo ra mối hàn chắc chắn và đồng đều, giúp tăng cường độ bền của các linh kiện điện tử.

Biến dạng nhỏ và tiêu thụ điện năng thấp hơn so với phương pháp hàn điện trở: Máy hàn siêu âm không sinh ra nhiệt độ cao, do đó không làm biến dạng vật liệu.

Áp dụng cho các vật liệu kim loại đặc biệt hoặc các loại vật liệu kim loại khác nhau: Máy hàn siêu âm có thể hàn nối các dây điện, tiếp điểm, hàn nối các linh kiện.

Hàn nối các chi tiết kim loại mà không cần làm sạch lớp bề mặt, không cần nấu chảy chỗ hàn: Máy hàn siêu âm có khả năng tự phá bỏ lớp oxit bề mặt và làm sạch tốt dầu mỡ nhờ có ma sát, dịch trượt giữa các vật hàn.

Phát triển trong tương lai trong máy hàn siêu âm kim loại

Công nghệ mới nổi và những tiến bộ trong máy hàn siêu âm kim loại

Với công nghệ tiên tiến hiện nay áp dụng trên máy hàn, chất lượng mối hàn được đảm bảo ổn định. Máy hàn siêu âm hiện đại có thể hàn được các vật liệu dày hơn. Đồng thơi máy hàn siêu âm hiện đại dễ dàng tự động hóa, giúp tăng năng suất và chất lượng sản phẩm.

Các ứng dụng và ứng dụng tiềm năng trong các ngành công nghiệp khác nhau

• Sản xuất ô tô, xe máy và các phương tiện giao thông

• Sản xuất mỹ phẩm làm đẹp

• Sản xuất và chế biến thực phẩm

• Sản xuất thiết bị công nghệ cao

• Sản xuất đồ dùng gia dụng

• Sản xuất thiết bị y tế

• Hàn các dây dẫn điện, tiếp điểm, hàn nối các linh kiện, ống với tấm siêu mỏng, liên kết chồng cho nhôm và đồng.

Kết thúc

Tóm tắt tầm quan trọng và ứng dụng của máy hàn siêu âm kim loại

Máy hàn siêu âm cung cấp nhiều lợi ích so với các phương pháp hàn truyền thống, bao gồm thời gian hàn nhanh, không cần vật liệu hàn phụ, và không tạo ra tia lửa hay khói trong quá trình hàn. Nhờ đó máy hàn siêu âm kim loại có tầm quan trọng và ứng dụng rộng rãi trong nhiều ngành công nghiệp.

Triển vọng tương lai và lợi ích tiềm năng của việc sử dụng máy hàn siêu âm kim loại cho các ngành công nghiệp khác nhau.

Máy hàn siêu âm kim loại đang trở thành một công nghệ tiên tiến trong ngành công nghiệp hàn, với nhiều triển vọng tương lai và lợi ích tiềm năng. Máy hàn tạo ra mối hàn nhanh hơn nhiều phương pháp truyền thống. Nhờ đó có thể áp dụng trong nhiều lĩnh vực , nâng tầm quan trọng của công nghiệp hàn.
