自動ボトルキャッピング機

CNC VINA 自動ボトルキャッピングマシン

自動ボトルキャッピングマシンは、生産ラインにおいてボトルへのキャップ供給および締め付けを行うための専用設備です。ボトルをキャッピング位置まで搬送し、キャップを供給した後、設定されたプログラムに従ってキャップを自動的に締め付けることで、手作業を削減し、安定した生産性を実現します。約1,200～1,800本/時の生産能力に対応し、キャッピング工程の自動化や生産効率の向上を求める生産ラインに適しています。ボトルやキャップの種類、さらに生産ラインの要求仕様に応じて、実際の運用条件に適した機械構成に調整することが可能です。CNC VINAでは、さまざまな製造分野における自動化ニーズに対応する自動ボトルキャッピングマシンをご提供しています。

本記事では、CNC VINAとともに、ボトルキャッピングマシンにはどのような種類があるのか、また、お客様の生産環境に最適な機種を選定する際のポイントについて詳しくご紹介します。

自動ボトルキャッピングマシンの技術仕様

上記の仕様は、各生産ラインに対する設備の適合性を評価するための基本的な判断材料となります。設備の導入・選定にあたっては、ボトルの寸法、キャップの種類、必要な生産能力、機械のレイアウトなどを総合的に考慮し、実際の生産条件に適した構成を選定することが重要です。

CNC VINA 自動ボトルキャッピングマシンの構造

自動ボトルキャッピングマシンは、ボトルの搬送、キャップ供給、キャップ締め付けを自動的に順序立てて行うため、複数の機構を連携させた構造になっています。主な構成部品は、キャップ整列・供給装置、コンベヤシステム、ボトルキャッピング機構、駆動機構です。

キャップ整列・供給装置

キャップ整列・供給装置は、キャップを正しい向きに整列させ、キャッピング位置まで供給する役割を担います。キャップを安定した順序で供給することで、運転中のキャップの向き間違いや供給不足などのトラブルを抑制します。

コンベヤシステム

コンベヤは、ボトルをキャッピングエリアまで搬送する役割を担います。搬送中、ボトルはキャップの装着および締め付けを行うための適切な位置まで移動します。

ボトルキャッピング機構

この機構は、実際にキャップを締め付ける主要な機構です。ボトルとキャップが所定の位置に配置されると、キャッピング機構が機械に設定された条件に従ってキャップを締め付け、各製品における安定した密封状態の確保をサポートします。

駆動機構

駆動機構は、ボトルの供給、キャップの供給、位置決め、キャッピングに必要な各動作を制御・調整します。各機構が連携して動作することで、機械は自動運転サイクルに沿って稼働し、生産工程全体で安定した動作を維持します。

自動ボトルキャッピングマシンの動作原理

自動ボトルキャッピングマシンは、機械の制御システムによって設定された運転サイクルに従って動作します。適切な運転条件を設定すると、各機構が連携してボトルとキャップを所定の位置まで搬送・位置決めし、その後キャッピング工程を実行します。

基本的な工程は以下のとおりです。

ボトル供給 → ボトル搬送 → 位置決め → キャップ供給 → キャップ締め付け → 製品排出

ボトルはコンベヤシステムに供給され、キャッピングエリアまで搬送されます。同時に、キャップ整列・供給装置がキャップの向きを整え、必要な位置まで供給します。ボトルとキャップが正しく位置決めされると、キャッピング機構がキャップを締め付けます。キャッピングが完了したボトルは、キャッピングエリアから搬出され、次の生産工程へと移送されます。

この工程を自動化することで、オペレーターが直接行う作業を削減するとともに、完全な手作業による方法と比較して、より安定したキャッピング速度を維持することができます。

自動ボトルキャッピングマシンのメリット

キャッピング工程の自動化

自動ボトルキャッピングマシンは、ボトルへのキャップ供給や締め付けといった作業の大部分を自動化します。作業員が一つひとつのボトルに対してキャップをセットし、ボトルを保持しながらキャップを手作業で締め付ける必要がなく、機械が制御システムに設定された運転サイクルに従って一連の作業を実行します。これは、1回の生産シフトで数千本ものボトルを処理する必要がある大規模な生産ラインにおいて、特に有効です。

また、自動化によってキャッピング工程をより連続的かつ均一に行うことができます。オペレーターは個々のボトルのキャッピング作業を直接行うのではなく、主に材料の補充、設備の稼働状況の監視、製品の品質確認、トラブル発生時の対応などを担当します。これにより、繰り返し作業による作業者の負担を軽減し、人員をより効率的に配置することが可能になります。

安定したキャッピング生産能力を維持

提供されている仕様によると、CNC VINAの自動ボトルキャッピングマシンは約1,200～1,800本/時の生産能力に対応します。この生産能力により、適切な生産条件のもとで、キャッピング工程の自動化を必要とする生産ラインに対応できます。完全な手作業によるキャッピングと比較して、機械の処理速度は作業者の体力や作業方法、一定の作業ペースを維持する能力に左右されにくいというメリットがあります。

ただし、実際の生産能力は機械本体だけで決まるものではありません。ボトルの種類、寸法、キャップの構造、ボトル供給速度、必要な密封性能、さらに機械の前後に配置される設備の構成なども、生産速度に影響します。そのため、実際に設備を導入する際には、目標生産量を明確にしたうえで、実際のボトルおよびキャップのサンプルをCNC VINAに提供し、適切な機械構成について相談することをおすすめします。

キャッピング品質の均一化をサポート

手作業によるキャッピングでは、作業者の操作に依存するため、製品ごとに締め付けトルクやキャップの位置が変わる場合があります。締め付け力が均一でない場合、キャップが緩すぎたり、締め付けすぎたり、正しい位置に装着されなかったりすることで、完成品の品質や包装工程の安定性に影響する可能性があります。

自動ボトルキャッピングマシンでは、あらかじめ設計された機構によってボトルの位置決めおよびキャップの締め付けを行うため、製品間でより均一なキャッピング作業を実現できます。この工程を適切に管理することは、保管や輸送時に安定した密封性能が求められる製品において特に重要です。キャップの種類や製品の仕様に応じて、必要なキャッピング性能を得るために、キャッピング機構を適切に設定する必要があります。

手作業を削減し、人員配置を最適化

自動ボトルキャッピングマシンを導入することで、作業者が繰り返し行う必要のある作業を削減できます。生産量の多いラインでは、ボトル一つひとつにキャップをセットして締め付ける作業を繰り返す必要があり、時間がかかるだけでなく、作業者が長時間にわたって同じ動作を続けなければなりません。この工程を自動化することで、作業者は品質検査、資材の補充、設備の監視、他の生産工程との連携など、より付加価値の高い業務に集中できます。その結果、単純に作業員の人数を減らすだけでなく、生産ライン全体における人員配置をより効率的に最適化することが可能になります。

生産ラインへの組み込みが可能

自動ボトルキャッピングマシンは単独設備として使用するだけでなく、充填、ボトル供給、ラベリング、最終包装などの工程と組み合わせ、生産ラインの一部として配置することができます。適切にラインへ組み込むことで、各工程間のボトル搬送を連続的に行うことができ、中間工程での手作業による移載作業を削減できます。機械を生産ライン全体と同期して安定稼働させるためには、コンベヤ速度、作業高さ、ボトル寸法、キャップ供給位置、関連設備の仕様などを事前に確認する必要があります。このため、単一の生産能力だけを基準に選定するのではなく、実際の生産工程に合わせて機械を選定することが重要です。

自動ボトルキャッピングマシンの用途

自動ボトルキャッピングマシンは、製品をボトルへ充填した後の包装仕上げ工程に使用されます。特に、キャップを自動的にセットして締め付ける必要があるボトルを使用する生産ラインに適しており、手作業を削減しながら安定した包装速度を維持することができます。製品の特性、ボトルの種類、キャップの種類に応じて、各生産ラインの要求仕様に合わせて機械を選定・調整することが可能です。

食品・飲料業界

食品・飲料業界では、ボトルへの充填後に包装を完成させるため、キャッピングは重要な工程の一つです。自動ボトルキャッピングマシンは、機械のキャッピング機構に適合するボトルおよびキャップを使用する液体製品に適用できます。例えば、一部のボトル飲料や液体食品などが挙げられます。この工程を自動化することで、ボトルを一定の工程に沿ってキャッピングエリアへ搬送し、手作業への依存を抑えながら生産ラインの生産能力を安定させることができます。各製品については、ボトル寸法、ねじ形状、キャップ径、必要な締め付けトルクなどを確認し、機械との適合性を判断する必要があります。

化粧品業界

ボトルや容器に充填される化粧品製品では、スクリューキャップ、ディスペンサーキャップ、その他の専用キャップなど、さまざまな種類のキャップが使用されています。適合するスクリューキャップを使用する製品であれば、自動ボトルキャッピングマシンを充填工程の後に配置し、次の工程へ移る前にキャッピングを行うことができます。機械を導入することで、キャッピング工程をより迅速かつ均一に行うことができ、特に同一ラインで複数の製品を生産する場合に有効です。ただし、化粧品用容器はサイズやデザインの種類が多いため、キャッピング機構を選定する前に、実際のボトルとキャップのサンプルを用いて適合性を確認する必要があります。

化学業界

化学製品を充填するボトルや容器で、機械に適合するキャップを使用する場合、自動ボトルキャッピングマシンを充填後のキャップ締め付け工程に使用することができます。この工程を自動化することで、作業者が製品容器に直接触れる作業を減らし、より安定した包装工程を構築することが可能になります。特に、保管・輸送中の漏れを抑えるために容器の密封性が求められる製品では、適切なキャップと締め付け機構を選定することが重要です。そのため、機械を設計・選定する前に、製品の特性、ボトルの材質、キャップの種類、必要な密封性能などを明確にする必要があります。

ボトル製品の生産ライン

特定の業界だけでなく、自動ボトルキャッピングマシンはボトル製品の生産ラインにおける一つの工程としても使用できます。充填機や製品供給システムの後工程に配置し、その後のラベリング、外観検査、包装などの工程へ接続することが可能です。このような配置により、工程間で作業者が製品に直接触れる回数を削減できます。完全自動化された生産ラインの構築を検討している企業にとっては、他の設備の処理速度とキャッピングマシンの動作速度を適切に同期させることで、各工程におけるボトルの滞留や供給不足を抑制することができます。

スクリューキャップを使用する製品

ねじ付きキャップを使用する製品では、キャップを締め付けて包装を完成させる方法として、スクリュー式のキャッピング機構が広く採用されています。機械はキャップをボトル口部へ供給・位置決めし、所定の機構によってキャップを締め付けることで、生産工程における手作業を大幅に削減します。

ただし、すべてのボトルとキャップに同一の機械構成を使用できるわけではありません。キャップ径、ボトル高さ、ボトルネック形状、容器材質、必要な締め付けトルクなどが機械の適合性に影響します。そのため、機械を発注する前に、実際に使用するボトルとキャップのサンプルをCNC VINAへ提供し、技術担当者による確認と適切な構成の提案を受けることをおすすめします。

現在普及しているボトルキャッピングマシンの種類

動作原理による分類

スクリューキャッピングマシン： スクリューキャッピングマシンは、回転機構によってトルクを発生させ、ボトルネックのねじ部にキャップを締め付ける方式を採用しています。キャッピング工程の前に、キャップ供給システムがキャップを所定の位置まで搬送し、ボトル口部にセットします。その後、ボトルはキャッピングエリアへ搬送されます。この際、キャップ保持機構がキャップを正しい位置に保持し、クランプベルトや位置決め機構によって、締め付け時にボトルがずれないよう安定させます。

ボトルがキャッピングエリアを通過すると、回転ヘッドまたは回転ディスクがキャップに接触し、トルクを加えてボトルネックのねじ方向に沿ってキャップを締め付けます。機械の設計によっては、複数の締め付けヘッドを連続して配置することでキャッピング工程を完了させ、各製品の締め付け状態を均一に管理することも可能です。この方式は、ねじ付きキャップを使用するボトルに適しており、安定した生産能力が求められる生産ラインで広く採用されています。

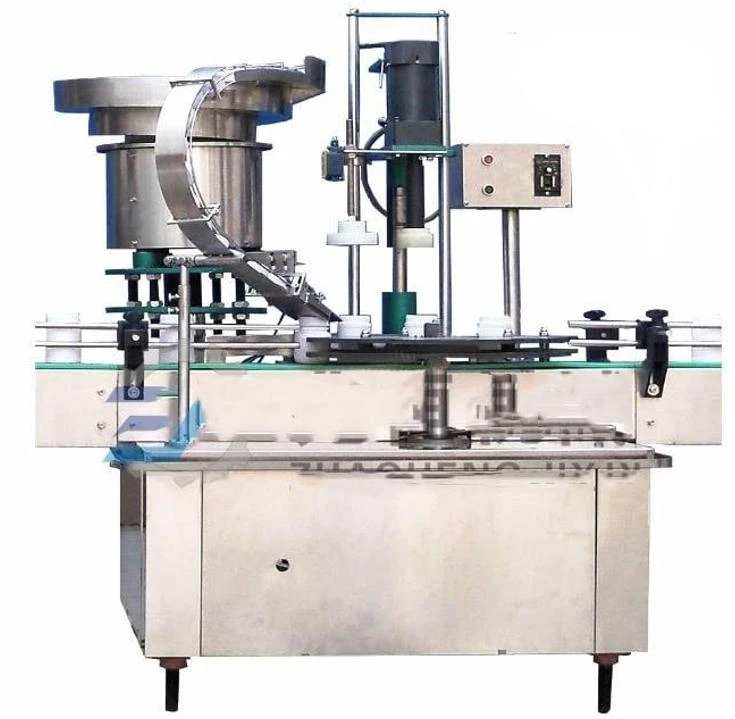

チャック式スクリューキャッピングマシン： スクリューキャッピングマシンと同様に、振動ホッパーおよびキャップ供給システムを使用して、キャップを所定の位置まで供給してからキャッピングを行います。主な違いとして、チャック式スクリューキャッピングマシンでは、通常、**スターホイール（Star Wheel）**を使用して各ボトルを所定の位置まで搬送し、キャッピングヘッドの真下に正確に位置決めします。この機構により、キャッピング中のボトルを安定して保持するとともに、高速運転をサポートし、各製品間のピッチを均一に保つことができます。

センサーがボトルが所定の位置、例えばチャックヘッドの下部に到達したことを検知すると、キャッピング機構が下降し、ボトル口部にあらかじめセットされたキャップに接触します。その後、チャックヘッドがキャップをクランプし、設定された締め付けトルクを伝達してキャップを締め付けます。これにより、各ボトルのキャップを確実かつ均一に固定することができます。キャッピングが完了すると、スターホイールによってボトルがキャッピング位置から搬出され、そのまま生産ラインの次の工程へ搬送されます。

ROPPキャッピングマシン： ROPP（Roll On Pilfer Proof）キャッピングマシンは、ローラー機構を使用して、ボトルの密封工程においてアルミキャップに直接ねじ形状を成形する方式を採用しています。ROPPキャップは通常、ねじのないアルミ製キャップの状態で供給され、ボトル口部にセットされた後、ローリングヘッドによって押圧・成形され、ボトルネックのねじ形状に沿って形成されます。この仕組みにより、キャップをボトルに確実に固定するとともに、密封性を確保し、キャッピング後の改ざん防止機能を付与することができます。

一般的なスクリュー式キャッピング機構を使用する一部のキャッピングマシンとは異なり、ROPPキャッピングマシンは、通常のようにトルクを伝達してねじ付きキャップを締め付けるのではなく、主にローラーによるキャップの成形工程によって密封を行います。機械は複数のキャッピングヘッドを備えた構成とすることができ、生産能力や生産ラインの安定性に応じて対応することが可能です。

ただし、異なるキャップサイズに対応するために機械構成を変更する場合、キャッピング機構や運転パラメータの調整が必要になることがあります。そのため、ROPPキャッピングマシンを選定する際には、キャップ寸法、ボトルネック径、ボトルの材質および剛性を総合的に確認し、安定したねじ成形を実現するとともに、容器の変形や損傷を抑えることが重要です。

用途による分類

ボトル・缶・容器用キャッピングマシン：
ボトル、缶、容器などの各種包装容器にキャップを装着し、製品を密封するために使用されます。保管、輸送、使用時に製品を保護することを目的として、食品、飲料、化粧品、化学製品をはじめ、ボトル、缶、容器などの包装形態を使用するさまざまな製造分野で広く導入されています。適切な条件でキャッピングを行うことで、製品内部へのほこりや異物の侵入を抑えるとともに、保管・輸送中の液漏れリスクの低減にもつながります。

ブリキ缶用キャッピングマシン：
ブリキ製または金属製のキャップを使用する包装容器を密封するための専用設備です。食品、飲料をはじめ、金属製容器を使用するさまざまな製品の包装工程に適用することができます。キャップの種類、容器のサイズ、必要とされる密封条件に応じて、適切なキャッピング機構を採用することで、キャッピング後の安定した密封状態を確保することができます。

自動化レベルによる分類

自動化レベルに基づくと、キャッピングマシンは主に手動キャッピングマシン、半自動キャッピングマシン、自動キャッピングマシンの3種類に分類されます。それぞれ、オペレーターによる作業の介入度、生産能力、生産ラインへの組み込みやすさが異なるため、生産規模や運用条件に応じて適切なタイプを選定する必要があります。

手動キャッピングマシン：
オペレーターがボトルのセット、キャップの配置、製品の保持、キャッピング機構の操作など、工程の大部分を手作業で行います。比較的シンプルな構造で操作しやすく、小ロット生産や、さまざまな種類の製品に対応する必要がある生産現場に適しています。一方で、オペレーターの作業に大きく依存するため、生産能力やキャッピング状態の均一性は、作業者の作業速度や操作方法によって変動する場合があります。

半自動キャッピングマシン：
オペレーターによる作業と、機械によるキャッピング機構を組み合わせた設備です。通常、オペレーターがボトルとキャップを所定の位置にセットし、その後、機械が設定された動作に従ってキャップの締め付けまたは装着を行います。手作業によるキャッピングと比較して、繰り返し作業を削減し、キャッピング状態の安定化と生産性の向上を図ることができます。中程度の生産量を必要とする製造現場に適しています。

自動キャッピングマシン：
ボトルの供給・位置決め、キャップの供給、キャップの装着・締め付け、キャッピング後の製品排出まで、キャッピング工程の大部分を自動化する設備です。オペレーターは、材料の補充、設備の稼働状況の監視、製品品質の確認、異常発生時の対応などを行います。コンベヤシステムやその他の生産設備と組み合わせて使用できるため、大量生産に対応し、安定した生産能力が求められる生産ラインや、手作業への依存を低減したい製造現場に適しています。

自動ボトルキャッピングマシンを導入するメリット

自動ボトルキャッピングマシンは、充填後の容器を密封する工程を自動化し、手作業への依存を抑えながら、安定した生産能力を維持するための設備です。キャップを1本ずつ手作業でセットして締め付ける代わりに、ボトルの搬送・位置決め、キャップ供給、キャッピングまでの工程を、設定された機構に従って連続的に行うことができます。そのため、大量のボトルをキャッピングする必要があり、製品間で均一な仕上がりが求められる生産ラインに適しています。

キャッピング工程を自動化

手作業によるキャッピングでは、オペレーターが各ボトルに対してキャップのセット、位置合わせ、締め付けなど、多くの繰り返し作業を行う必要があります。生産量が増加すると作業負担が大きくなり、キャッピング速度が安定しにくくなるほか、製品ごとに仕上がりのばらつきが発生する可能性があります。

自動ボトルキャッピングマシンは、これらの作業の大部分を機械化します。ボトルは搬送システムによってキャッピングエリアまで搬送され、その後、所定の位置に位置決めされ、機械のキャッピング機構によってキャッピングが行われます。オペレーターは主に材料の補充、設備の稼働状況の監視、完成品の品質確認などを担当するため、繰り返し行う手作業を大幅に削減することができます。

安定したキャッピング生産能力を維持

自動キャッピングマシンの大きなメリットの一つは、運転中に安定した作業速度を維持しやすいことです。設備の参考仕様では、ボトルの種類、キャップの種類、コンベヤ速度、実際のライン構成などの条件に応じて、約1,200～1,800本/時の生産能力に対応します。安定した生産能力を維持することで、生産計画を立てやすくなります。特に、キャッピング工程を充填機、ラベリングマシン、包装設備などの前後工程と接続する場合、各工程間の処理能力を考慮したライン構築が可能になります。

ただし、実際の生産能力は、使用するボトルやキャップのサンプルをもとに評価する必要があります。容器のサイズや形状、キャップの仕様、必要な締め付けトルクなどによって、設備の運転速度が変わる場合があるためです。

キャッピング品質の均一化をサポート

手作業でキャッピングを行う場合、締め付ける力やキャップの位置が作業ごとに変動する可能性があります。締め付け力が適切でない場合、キャップが緩すぎたり、締め付けすぎたり、正しい位置に装着されなかったりすることで、密封性や完成品の均一性に影響を与えることがあります。自動ボトルキャッピングマシンは、製品ごとの要求仕様に合わせて設定されたキャッピング機構を使用することで、より安定したキャッピング工程を実現します。ボトル、キャップ、機械構成が適切に選定されている場合、各製品に対してキャップの位置や締め付け状態を均一に維持することができます。これは、特に生産量が多く、製品品質を厳密に管理する必要がある生産ラインにおいて重要なポイントです。

手作業を削減し、人員配置を最適化

キャッピング工程を自動化することで、作業者が製品ごとに直接行う必要のある作業を削減できます。キャップのセットや締め付けを繰り返し行う代わりに、オペレーターは材料の補充、外観検査、設備の稼働状況の監視、ライン上で発生する異常への対応など、より付加価値の高い業務に集中することができます。これにより、作業者の負担を軽減するとともに、生産量が増加した場合でも人員をより効率的に配置しやすくなります。ただし、実際に削減できる人員数や省人化効果は、生産ライン全体の自動化レベル、必要な生産能力、統合される工程数などによって異なります。

生産ラインへの組み込みが可能

自動ボトルキャッピングマシンは、各企業の生産工程に応じて、充填工程の後、ラベリング、検査、包装などの次工程の前に配置することができます。コンベヤシステムや関連設備と連携させることで、製品の搬送からキャッピングまでを連続的に行いやすくなり、工程間で製品を手作業で移動させる必要性を抑えることができます。

設備を生産ラインに組み込む際には、コンベヤの高さ、ボトルサイズ、キャップの種類、搬送速度、キャップ供給方式などを総合的に確認する必要があります。導入前に適切な機械構成を選定することで、設備の安定した運転と、生産ライン全体でのより高い運用効率につなげることができます。

生産効率の向上をサポート

キャッピング工程を自動化することで、生産速度、工程の安定性、連続運転性をより適切に管理できるようになります。手作業を削減すると同時に、キャッピング時のばらつきを抑えることで、キャッピング不良による再検査や手直しが必要となる製品の発生を低減できる可能性があります。

このように、自動ボトルキャッピングマシンは単に手作業による工程を置き換えるだけでなく、より組織的かつ安定した生産プロセスの構築にも貢献します。特に中～大規模の生産現場では、製品や生産条件に適した設備を導入することで、製造時間の最適化と生産ライン全体の運用効率向上につなげることができます。

自動ボトルキャッピングマシンは、キャップの供給・締め付け工程を自動化し、手作業を削減するとともに、安定した生産能力の維持をサポートする設備です。1,200～1,800本/時の生産能力、ボトル高さ38～300 mmに対応し、キャップ供給システム、コンベヤ、キャッピング機構、各種駆動機構などを組み合わせることで、実際の生産条件に応じた構成を実現できます。機種を選定する際には、キャップの種類、ボトルサイズ、必要な生産能力、生産ラインへの統合性などを総合的に確認することが重要です。CNC VINAでは、製品の仕様や生産条件、自動化レベルなどを考慮し、各企業の生産ラインに適したキャッピングマシンの構成をご提案・製造しています。自社の生産ラインに適した自動ボトルキャッピングマシンについて、ぜひCNC VINAまでお問い合わせください。
