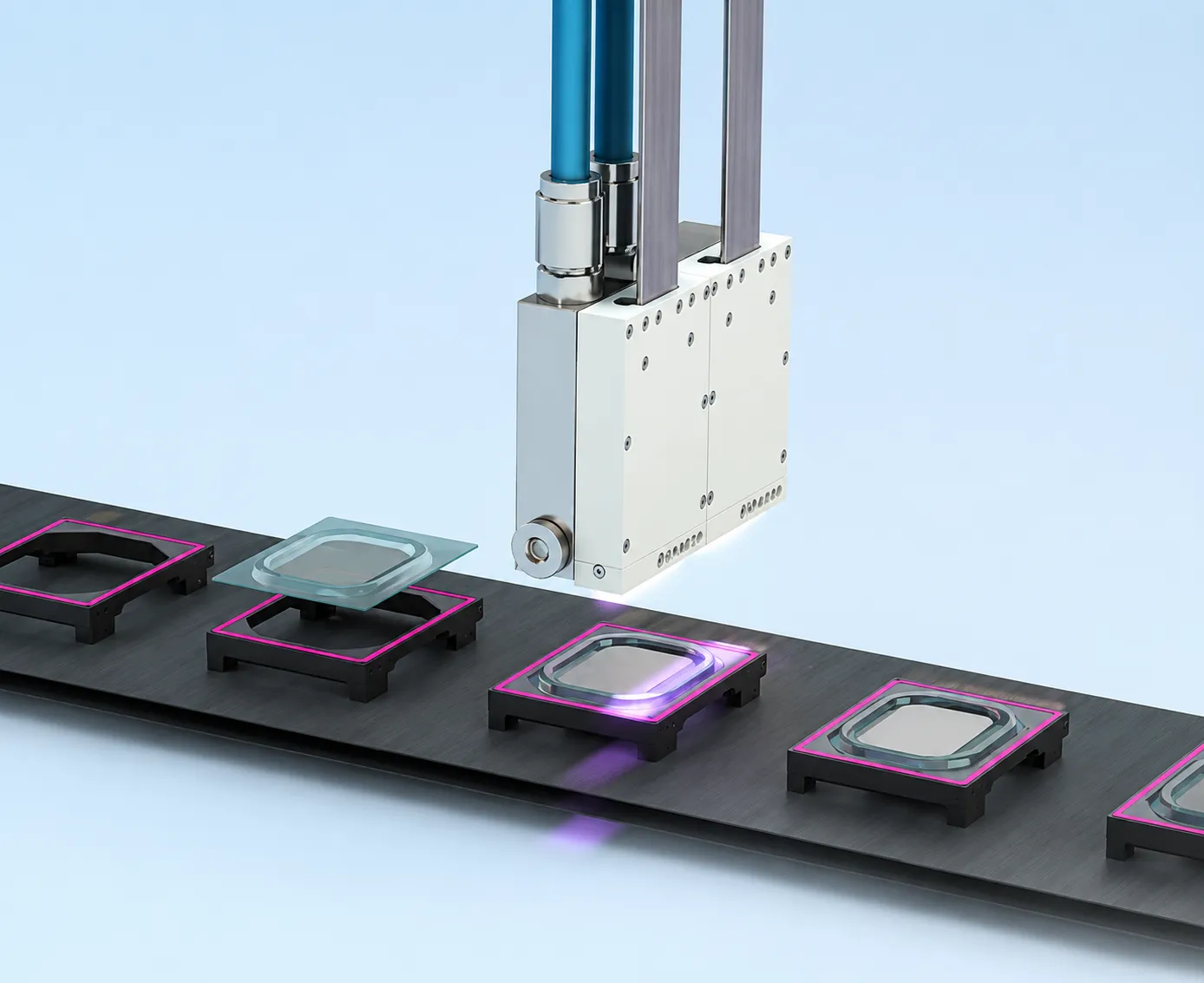

UV紫外線プロジェクター

生産工程においてUV紫外線照射装置が必要とされる理由

組立工程では、部品の固定、接着、シールなどを目的として接着剤が使用されることが一般的です。接着剤の硬化に長時間を要する場合、製品は次工程へ移行する前に待機する必要があります。これは、特に生産量が多く、短いサイクルタイムが求められる生産ラインにおいて大きな課題となります。UV紫外線照射装置は、接着剤の硬化工程を管理・制御可能なプロセスとして組み込むことで、このような課題の解決に貢献します。接着剤の塗布および組立後、製品を治具（Jig）にセットし、UV照射エリアへ搬送します。設定されたプログラムに基づいて、適切な時間だけUV光源を照射します。照射サイクルが完了すると、製品を照射チャンバーから取り出し、次工程へ搬送することができます。

これにより、メーカーは以下のようなメリットを得ることができます。

• 接着剤の硬化待ち時間を短縮
• 工程間における製品搬送・処理速度の向上
• 硬化待ちエリアに滞留する製品量の削減
• 製品ごとの処理条件を均一化
• 手作業への依存度を低減
• UV硬化工程を自動生産ラインへ容易に統合
• 製品ごとに照射時間や処理条件を管理・制御

特に、複数の製品モデルを生産する場合には、製品ごとに専用のプログラムを登録・保存することで、品種切り替えをスムーズに行うことができます。

UV紫外線照射装置の動作原理

UV紫外線照射装置の基本的な動作工程は、以下のように構成することができます。

Step 1：製品のセット

接着剤の塗布および組立が完了した製品を治具（Jig）にセットします。治具によって製品を所定の位置に固定し、硬化対象となる接着剤部分がUV照射エリア内に正確に配置されるようにします。

Step 2：照射チャンバーへの搬送

装置の仕様・構成に応じて、製品は手動操作、自動搬送機構、コンベヤ、またはロボットなどによってUV照射チャンバー内へ搬送されます。

Step 3：位置および安全条件の確認

装置は、UV照射サイクルを開始する前に、必要な位置条件および安全条件を確認します。運転条件が適切でない場合、UV光源が作動しないように制御することができます。

Step 4：UV照射

設定された照射時間に基づいてUV光源を作動させます。照射されたUVエネルギーが接着剤層に作用し、光化学反応を促進することで硬化プロセスを進行させます。

Step 5：サイクル完了

設定された照射時間が終了すると、UV光源が自動的に停止し、製品を取り出す、または次工程へ搬送します。自動生産ラインの場合、他の設備と連携させることで、一連の工程を連続した自動生産サイクルとして構築することが可能です。

CNC VINA UV紫外線照射装置の主な特長

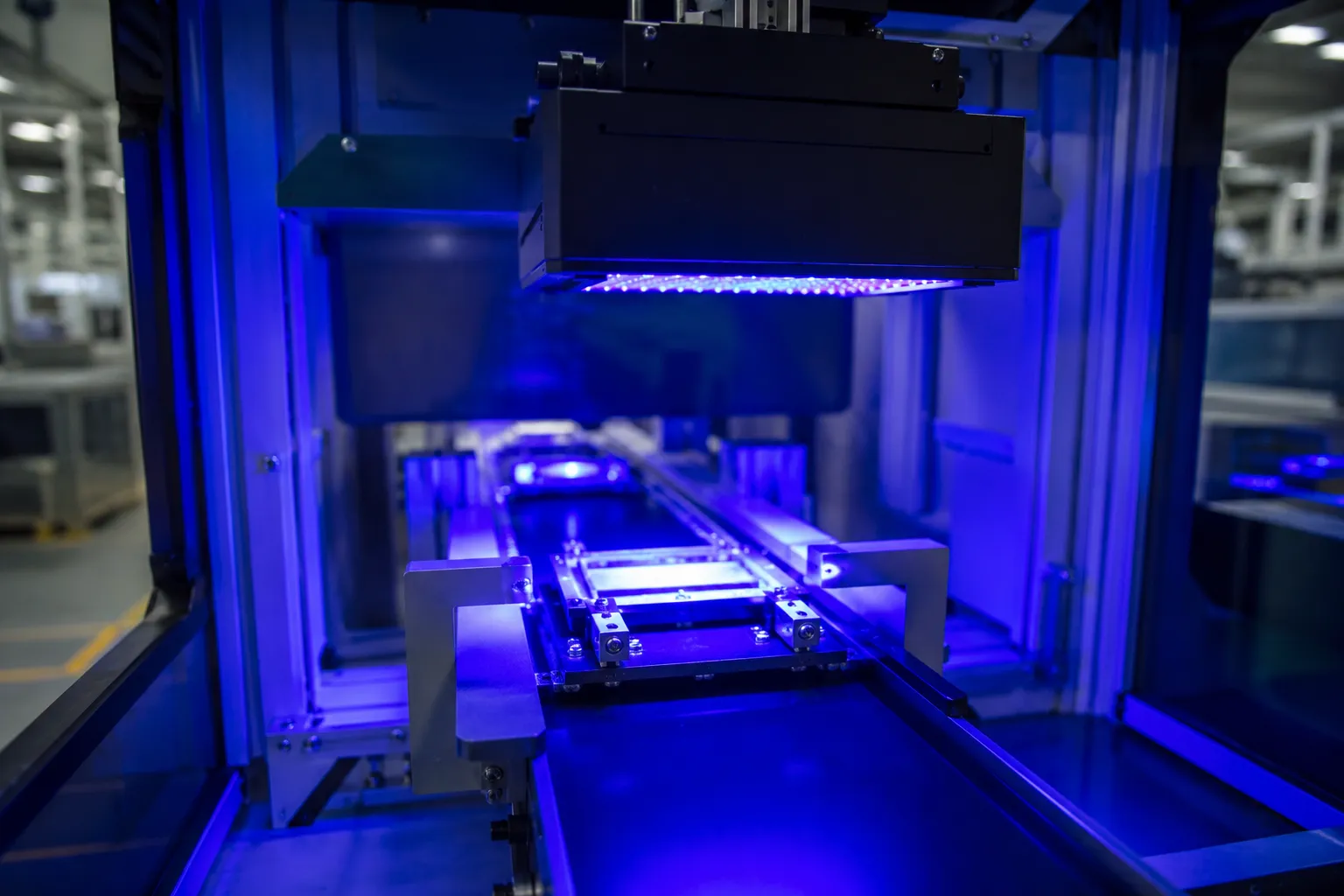

製品に適したUV照射チャンバー設計

本装置は、UV照射エリアを独立したチャンバーとして設計することで、UV光を製品へ効率的に照射するとともに、外部環境へのUV光の漏洩を抑制します。チャンバーのサイズ、UV光源の配置、照射距離、内部構造などは、製品サイズおよび硬化対象となる接着剤の位置に応じて最適化することが可能です。このような設計により、UV光を必要な箇所へ効率的に照射し、光エネルギーの無駄な拡散を抑えることができます。また、特殊な形状の製品や複数箇所に対してUV硬化が必要な製品については、CNC VINAが専用の治具（Jig）および位置決め機構を設計・製作し、各照射サイクルにおいて製品を正確な位置にセットできるよう対応します。

UV光源システム

UV光源は、UV紫外線照射装置を構成する最も重要な要素の一つです。材料や用途に応じて、UV LEDランプユニットや、使用する接着剤の硬化条件に適した光源構成を選定することができます。

光源の選定では、単純に出力だけを考慮するのではなく、波長、照射強度、照射時間、接着剤表面までの照射距離など、複数の要素を総合的に検討する必要があります。これらの条件は、接着剤メーカーが提示する仕様を基準とし、実際の製品を使用した試験・検証によって最適な条件を決定することが重要です。UV LEDを使用するシステムでは、製品の照射エリアや硬化対象箇所に応じて、光源をエリア単位または特定の位置に配置することができます。これにより、照射面積や形状が異なるさまざまな製品にも柔軟に対応できます。

製品位置決め用治具（Jig）

治具（Jig）は、UV照射中に製品を安定した状態で保持するための重要な機構です。適切に設計された治具は、製品の位置ずれを防止するだけでなく、硬化対象となる接着剤部分を最適な照射位置に正確に配置する役割を果たします。複数の製品モデルを生産する場合には、製品ごとの専用治具や、交換しやすいモジュール式治具として設計することも可能です。これにより、製品切り替え時の段取り作業を効率化できます。CNC VINAでは、自動化装置を設計する際、単にUVを照射する装置を製作するだけではなく、お客様の実際の製品仕様に適した治具・位置決め機構・搬送システムまで含めたトータルソリューションとして設計することを重視しています。

UV照射時間の制御・設定システム

UV照射時間は、接着剤の硬化プロセスに直接影響する重要なパラメータです。そのため、本装置には各用途の要求条件に応じて運転条件を設定できる制御システムを搭載することができます。各種運転条件は、製品ごとの専用プログラムとして登録・管理することが可能です。製品モデルを変更する際には、対象製品に対応したプログラムを選択するだけで運転条件を切り替えることができ、作業者がすべての条件を再設定する必要がありません。また、自動生産ラインでは、コンベヤ、ロボット、ディスペンサー（接着剤塗布装置）など、前後工程の設備から送られる信号と連携できるよう、装置の制御システムを構成することも可能です。

自動化生産ラインへの容易な統合

本装置は、ロボット、コンベヤ、ディスペンサー（接着剤塗布装置）、その他の組立工程と連携できるよう設計することが可能です。接着剤の塗布が完了した製品は、UV照射エリアへ自動搬送され、硬化処理を行った後、作業者による手作業を最小限に抑えながら次工程へ搬送することができます。高度に自動化された生産ラインでは、UV照射装置を連続生産ラインの一工程として組み込み、他の設備からの制御信号と同期させることも可能です。これにより、メーカーは段階的に自動生産ラインを構築し、繰り返し作業における人手への依存を低減することができます。

中間保管スペースの削減

硬化時間を短縮することで、工程間で処理待ちとなる製品量を削減できます。接着剤が安定するまで製品を長時間保管する必要がなくなるため、中間保管エリアや硬化待ち製品用のラックなどに必要なスペースを削減することが可能です。工程間に滞留する仕掛品（WIP）を減らすことで、生産ライン全体をよりコンパクトかつ管理しやすい状態にすることができます。これは、生産スペースが限られている工場や、工場レイアウトの最適化を求めるメーカーにとって大きなメリットとなります。

多品種・多モデル生産に対応

治具（Jig）および制御プログラムは、製品モデルごとに設定できるため、製品切り替えにも柔軟に対応できます。別のモデルへ切り替える際には、治具を交換したり、対応するプログラムを選択したりすることで、システム全体を最初から再調整する必要がありません。この設計により、製品切り替え時の段取り時間を短縮するとともに、手動設定による操作ミスを低減できます。複数の製品を異なる生産数量で製造するメーカーにとって、この柔軟な切り替え機能は、実際の生産ラインの要求に合わせてUV照射装置を運用する上で大きなメリットとなります。

CNC VINAはお客様の要求に応じたUV紫外線照射装置を設計・製造

すべての生産ラインが同じ製品、接着剤、または生産能力の要求条件を使用するわけではありません。そのため、CNC VINAではすべてのプロジェクトに固定された標準構成を適用するのではなく、お客様の実際の生産要件に基づいてUV紫外線照射装置を設計・製造しています。

設計プロセスでは、まず製品の仕様、使用する接着剤の種類、硬化対象箇所、必要な処理時間、生産数量などを確認します。その上で、エンジニアが製品に適した治具（Jig）、UV照射チャンバー、UV光源の配置、搬送・駆動機構、制御システムなどの構成を検討します。

高度な自動化が求められる生産ラインでは、UV照射装置をより大規模な自動化システムの一工程として構築し、ディスペンサー、ロボット、コンベヤ、製品搬送・取り出し機構、検査装置などと連携させることが可能です。

特に、最適なUV光源や装置構成が明確になっていない用途では、実際に使用する接着剤と製品を用いた事前テスト・検証が、最終的な装置仕様を決定する上で重要となります。これにより、使用する材料に対してUV出力や装置構成が適切でない設備へ投資するリスクを抑え、より安定した硬化プロセスを実現することができます。

製品のシーリング用接着剤の硬化や部品同士の接着など、お客様の用途・要求条件に応じて、自動ディスペンサー（接着剤塗布装置）、UV紫外線照射装置、または接着剤の塗布とUV硬化を一台で行う2-in-1タイプのディスペンサー・UV照射一体型装置など、最適な設備構成を選択することが可能です。

例えば、携帯電話用スピーカーの組立ラインや電子部品の組立ラインでは、自動ロボットシステムや製品供給用コンベヤと組み合わせることで、組立工程全体の自動化を実現できます。これにより、安定した連続生産、高い生産性、効率的な工程運用を実現し、お客様の生産効率および収益性の向上に貢献します。

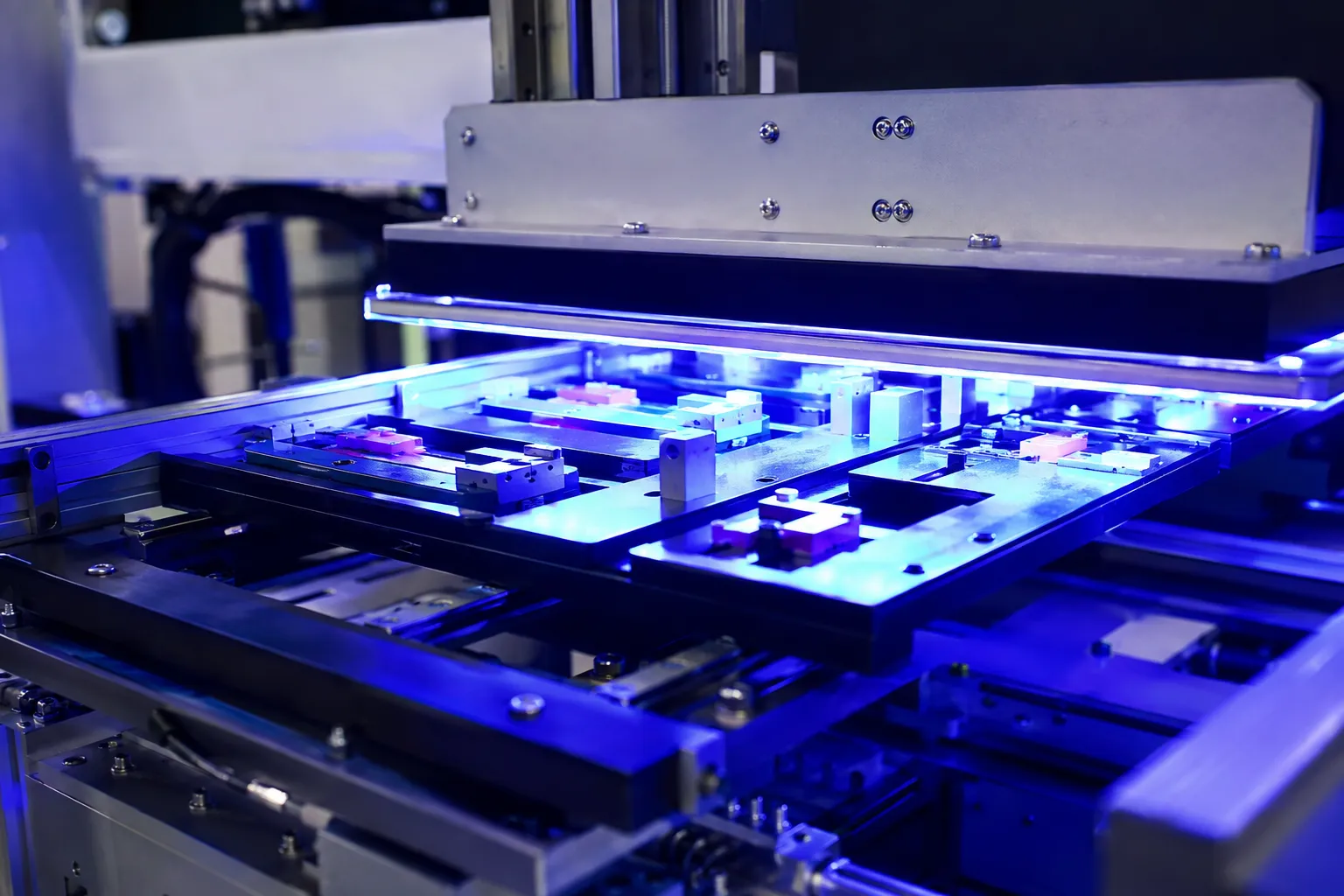

UV光は、適切でない条件で直接目や皮膚にさらされると、人体に影響を及ぼす可能性があります。そのため、UV照射エリアはオペレーターの作業位置から分離し、安全性を考慮した構造とする必要があります。

装置本体のチャンバーや保護カバーにより、装置稼働中にオペレーターがUV光源へ直接さらされるリスクを低減します。また、UV光源が作動している状態で保護カバーを開けることを制限するため、用途や装置構成に応じてインターロック機構を組み込むことも可能です。産業用自動化ラインでは、安全設計を設備完成後に追加するのではなく、装置設計の初期段階から安全性を考慮したシステム構成を検討することが重要です。

例えば、携帯電話用スピーカーの組立ラインや電子部品の組立ラインでは、自動ロボットシステムや製品供給用コンベヤと組み合わせることで、組立工程全体の自動化を実現できます。これにより、安定した連続生産、高い生産性、効率的な工程運用を実現し、お客様の生産効率および収益性の向上に貢献します。
