充填機、充填ライン

充填機・充填ラインの概要

充填機とは、設定した容量または重量に基づいて製品を計量し、ボトル、容器、缶、袋などの各種包装容器へ充填するための設備です。製品の性状、容器の仕様、生産能力などに応じて、ピストン式、ポンプ式、重力式、定量式、重量式、カウンタープレッシャー式など、さまざまな充填方式が採用されます。CNC VINAでは、水、飲料、食用油、魚醤、ソース、化粧品、化学製品、医薬品など、液体・粘性液体・高粘度製品を含む幅広い製品に対応した充填機および充填ラインを設計・製造しています。設備は単体で使用できるほか、ボトル供給、キャッピング、ラベリング、ケース梱包などの設備と組み合わせることで、自動包装ラインとして構築することも可能です。

充填ラインとは、充填機を中心に、容器供給、搬送、キャッピング、ラベリング、印字、梱包などの各工程を組み合わせた自動化システムです。充填機を単体で使用する場合と比較して、複数の工程を一つの生産プロセスとして連携させることができるため、手作業を削減しながら安定した生産能力を維持できます。特に、生産工程の自動化や省人化を進めたい企業に適した設備構成です。

では、充填機は企業の自動化ラインにおいて、どのようなメリットをもたらすのでしょうか。以下の記事では、CNC VINA とともに、充填機の主な特徴や導入メリットについて詳しくご紹介します。

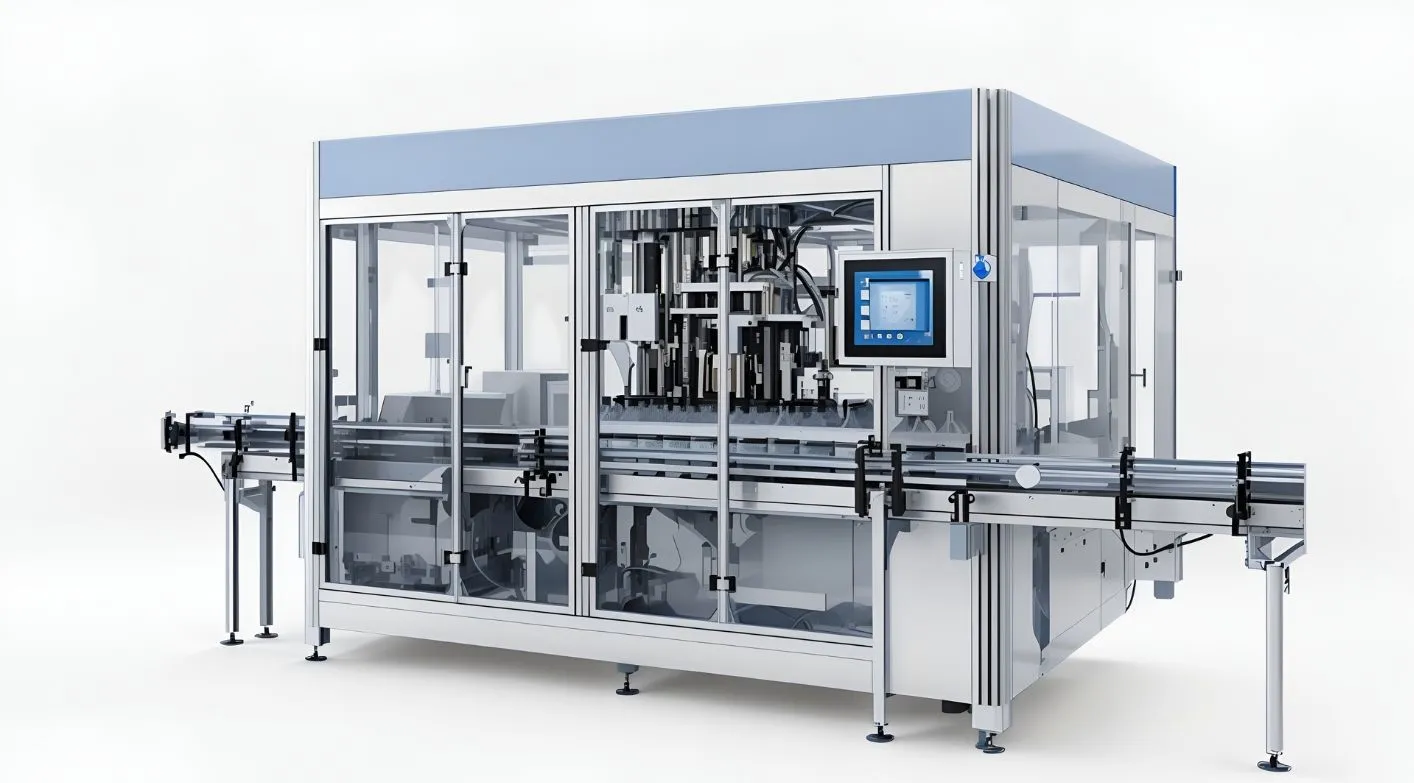

充填機の技術仕様

実際の仕様は、充填容量、製品の粘度、発泡性、容器の種類、充填ノズル数、ラインの自動化レベルなどによって異なる場合があります。CNC VINAでは、製品、容器サンプル、生産能力などの条件を確認したうえで、用途に適した設備構成をご提案・設計します。

充填機はどのように動作する？

基本的に、自動充填機は以下のような工程で動作します。

1. ボトルや容器を手作業または搬送コンベアによって機械へ供給します。

2. 位置決め機構によって容器を所定の位置に固定し、充填ノズルの下に正確に配置します。

3. 貯液タンク内の製品を、ポンプ、ピストン、重力式バルブなど、製品に適した供給・計量方式によって充填ノズルへ送り込みます。

4. 制御システムが設定された充填量を管理し、容量、重量、液面レベル、設定時間などの条件に応じて充填を行います。

5. 充填が完了すると、充填ノズルが上昇し、容器はキャッピング、ラベリング、梱包などの次工程へ搬送されます。

製品の種類や性状に応じて、撹拌機構、加熱機構、液だれ防止機構、オーバーフロー防止センサー、循環・リターンシステムなどを追加することも可能です。これらの機構を組み込むことで、充填工程の安定性を高めることができます。特に、高粘度の製品、発泡しやすい製品、充填中に一定の温度を維持する必要がある製品では、製品特性に合わせた設備構成が重要となります。

CNC VINAの充填機・充填ラインのメリット

CNC VINAの充填機および充填ラインは、製品の特性、容器の種類、充填容量、生産能力など、各企業の生産条件に基づいて提案・設計・製造されています。生産規模に応じて、手動式、半自動式、自動式から選択できるほか、さまざまな計量・充填方式を組み合わせることで、液体、粘性液体、ジェル、高粘度製品など幅広い製品に対応できます。設備構成は柔軟に変更でき、ボトルの種類、充填容量、充填ノズル数、実際の運用条件などに応じて調整することが可能です。また、搬送コンベア、ボトル供給機、キャッピングマシン、ラベリングマシン、その他の包装設備と連携させることで、充填から包装までの一貫した自動生産ラインを構築できます。手作業を削減することで、安定した生産能力の維持や充填量の均一化をサポートするとともに、生産量の増加に合わせて設備を拡張できる点も特徴です。

現在主流となっている充填機の種類

手動充填機

手動充填機は、小規模な生産施設、研究室、または生産量が比較的少ない製品に適しています。オペレーターが容器を所定の位置にセットし、充填工程を開始した後、充填済みの製品を取り出します。構造がシンプルで操作しやすく、初期導入コストを抑えやすいことが主なメリットです。一方で、生産能力や充填作業の安定性は、オペレーターの操作に左右される場合があります。

半自動充填機

半自動充填機は、生産能力を高めたい一方で、ライン全体の完全自動化までは必要としない企業に適しています。オペレーターがボトルや容器を充填位置にセットし、押しボタンやフットスイッチを操作して充填工程を開始します。充填ノズルは1本または複数本の構成に対応でき、空気圧式ピストン、ポンプ、その他の計量機構と組み合わせて使用できます。魚醤、食用油、ソース、チリソース、蜂蜜、シャンプー、食器用洗剤など、液体から粘性のある製品まで幅広い用途に使用されています。

製品の特性に応じて、撹拌機構付きホッパー、加熱システム、液だれ防止ノズル、製品カウンター、原料切れ検知センサーなどを追加することも可能です。

自動充填機

自動充填機は、ボトルの供給、位置決め、充填、次工程への搬送までを一連の工程として行い、オペレーターによる手作業を最小限に抑えられる設備です。ボトルは搬送コンベアまたはボトル供給機構によって充填位置まで搬送されます。設定された充填量の計量・充填が完了すると、製品はキャッピングマシン、ラベリングマシンなどの次工程へ自動的に搬送されます。自動充填機は、生産量が多く、連続稼働が求められる企業や、包装工程全体を連携させて安定した生産を実現したい企業に適しています。

充填機の計量・充填方式

ピストン式充填機

ピストン式充填機は、ピストンとシリンダーを使用して製品を計量室へ吸引し、その後、充填ノズルを通して容器へ送り出します。充填量は、ピストンのストローク量と計量室の容積に基づいて制御されます。この方式は、油、ソース、蜂蜜、クリーム、シャンプーなど、液体から粘性の高い製品まで幅広く対応できます。粒子を含む製品や特殊な性状の製品については、製品特性に応じてバルブ、流路、充填ノズルなどを適切に選定する必要があります。

ポンプ式充填機

ポンプ式充填機は、ポンプを使用して貯液タンクから製品を充填ノズルへ送り出します。製品の粘度、流量、性状などに応じて、適切な種類のポンプを選定して使用します。流量を柔軟に調整でき、さまざまな製品に対応できることが特徴です。ポンプを選定する際は、実際の製品特性を考慮し、過度な発泡、製品の性状変化、充填精度への影響などを抑えることが重要です。

チューブポンプ式（ペリスタルティックポンプ）充填機

ペリスタルティックポンプは、チューブを繰り返し圧迫することで製品をチューブ内に送り出します。搬送中、製品が主にチューブ内部にのみ接触することが特徴です。この方式は、交差汚染のリスクを抑える必要がある用途や、製品の流路を容易に交換・洗浄したい用途に適しています。医薬品、化粧品、化学製品など、衛生管理に関する個別の要件が求められる分野で使用されています。

重力式充填機

重力式充填機は、高低差を利用して貯液タンクから容器へ液体を流し込みます。充填量は、バルブの開放時間や追加の計量機構などによって制御できます。この方式は、粘度が低く流動性に優れた液体や、複雑な計量機構を必要としない製品に適しています。

オーバーフロー式充填機

オーバーフロー式充填機は、容器内の液体を設定した一定の液面レベルまで充填する方式です。余分な製品は、リターンラインを通して回収することができます。低粘度の液体製品や、容器ごとの液面を均一に揃える必要がある用途に適しています。充填後の液面を均一にすることで、製品の外観を統一しやすいことが特徴です。

重量式充填機

重量式充填機は、計量器や重量センサーを使用して、各容器に実際に充填された製品の重量を測定・制御します。この方式は、製品の充填量や包装仕様について高い重量精度が求められる用途に適しており、特に重量が生産工程における主要な検査基準となる製品に適しています。

カウンタープレッシャー式充填機

カウンタープレッシャー式充填機は、ビール、炭酸飲料などの炭酸ガスを含む飲料の充填に使用されます。充填前に、ボトル内部の圧力を充填システム内の圧力と均衡させることで、CO₂の損失を抑え、過度な発泡を防止します。

3-in-1、4-in-1自動充填機は、単体で使用できるほか、ボトル充填ラインに組み込むことも可能です。さらに、自動ラベリングマシンやカートン封函機などの設備と組み合わせて使用できます。各設備を連携させることで、包装ラインは、充填、キャッピングから最終的な包装仕上げまで、複数の工程を自動化できます。これにより、手作業を削減しながら安定した生産能力を維持し、製造現場における人員を効率的に活用することが可能です。

生産時間を短縮し、生産能力を向上させるため、一部の充填機メーカーでは、充填工程とボトルのキャッピング工程を1台の設備に統合しています。この設備は一般に、プラスチックボトル・ガラスボトル用充填・キャッピング機、または Automatic rotary glass bottle filling and capping machine と呼ばれています。

ボトルの搬送には、ボトルをクランプして搬送するロータリーテーブルや、直線型のコンベアシステムなどが使用され、ボトルをキャッピング位置まで搬送します。キャップは、あらかじめオペレーターが投入しておくフィーダー式供給システム、または自動振動式パーツフィーダーから供給されます。

充填機の用途

食品・飲料の充填

食品・飲料用充填機は、ミネラルウォーター、清涼飲料水、牛乳、魚醤、食用油、ソース、チリソース、蜂蜜などの製品をボトル、容器、缶などに定量充填するために使用されます。製品の粘度、発泡性、温度などに応じて、重力式、オーバーフロー式、ピストン式、定量ポンプ式など、適切な充填方式を選択できます。また、搬送コンベア、キャッピングマシン、ラベリングマシン、ケース封函機などと連携させることで、自動充填・包装ラインを構築することも可能です。

化粧品の充填

化粧品用充填機は、シャンプー、ボディソープ、洗顔料、香水、セラム、ジェル、クリーム、ローションなどの製品の充填・包装に使用されます。製品ごとに粘度や発泡性が異なるため、充填精度を確保するには、計量・充填方式、充填速度、充填ノズルの構造などを製品特性に応じて調整する必要があります。設備には撹拌タンクや加熱システムを組み込むことができ、ボトル供給、キャッピング、ラベリングなどの設備と連携して自動生産ラインを構築できます。

化学製品の充填

化学製品用充填機は、潤滑油、洗浄剤、クリーナー、接着剤、シリコーン、塗料など、液体または粘性のある製品の充填に使用されます。製品と直接接触する部品については、腐食や化学反応を抑え、設備の耐用年数に影響を与えないよう、製品特性に適した材質を選定する必要があります。製品の粘度や安全面での要求に応じて、ポンプ、ピストン、撹拌システム、液だれ防止ノズルなどを搭載することも可能です。

医薬品・医療製品の充填

医薬品・医療製品用充填機は、液剤、シロップ、ジェルなど、各種液状製剤の充填に使用されます。設備には、高い計量精度に加え、清掃・洗浄のしやすさや、製造工程における交差汚染のリスクを抑えるための衛生面への配慮が求められます。ボトル供給、キャッピング、検査、ラベリングなどの設備と連携させることで、充填から包装まで連続して行う自動包装ラインを構築できます。

自動充填ライン

充填ラインとは、複数の設備を連携させ、容器の供給、製品の充填、キャッピング、ラベリング、包装仕上げまでの各工程を連続して行うシステムです。一般的な自動充填ラインには、以下のような設備が組み込まれます。

1. ボトル供給機またはボトル整列・セットシステム

2. ボトル搬送コンベア

3. 充填機

4. キャップ供給機およびキャッピングマシン

5. ラベリングマシン

6. 製造年月日、ロット番号、トレーサビリティコードなどの印字機

7. カートン封函機

8. 製品検査・不良品排出システム

製品の種類や工場のレイアウトに応じて、直線型、L字型、U字型、または企業ごとの設置条件に合わせたレイアウトでラインを設計できます。各設備の処理速度、制御信号、工程間の受け渡し位置などを連携・同期させることで、ライン全体の安定した運転を実現します。関連設備については、自動ラベリングマシン、カートン封函機および包装ラインもご覧いただけます。

CNC VINA – ご要望に応じた充填機・充填ラインの設計・製造

CNC VINAは、さまざまな製造分野に向けた充填機および充填ラインの設計・製造を行っています。製品の特性、容器の仕様、生産能力などに応じて、適切な計量・充填方式、充填ノズル数、製品供給システム、搬送コンベア、関連する包装設備などをご提案します。設備は単体で使用できるほか、ボトル供給、充填、キャッピング、ラベリング、印字、ケース梱包までを一貫して行う自動生産ラインとして構築することも可能です。充填機・充填ラインに関するご相談、お見積りをご希望のお客様は、下記までお気軽にお問い合わせください。
