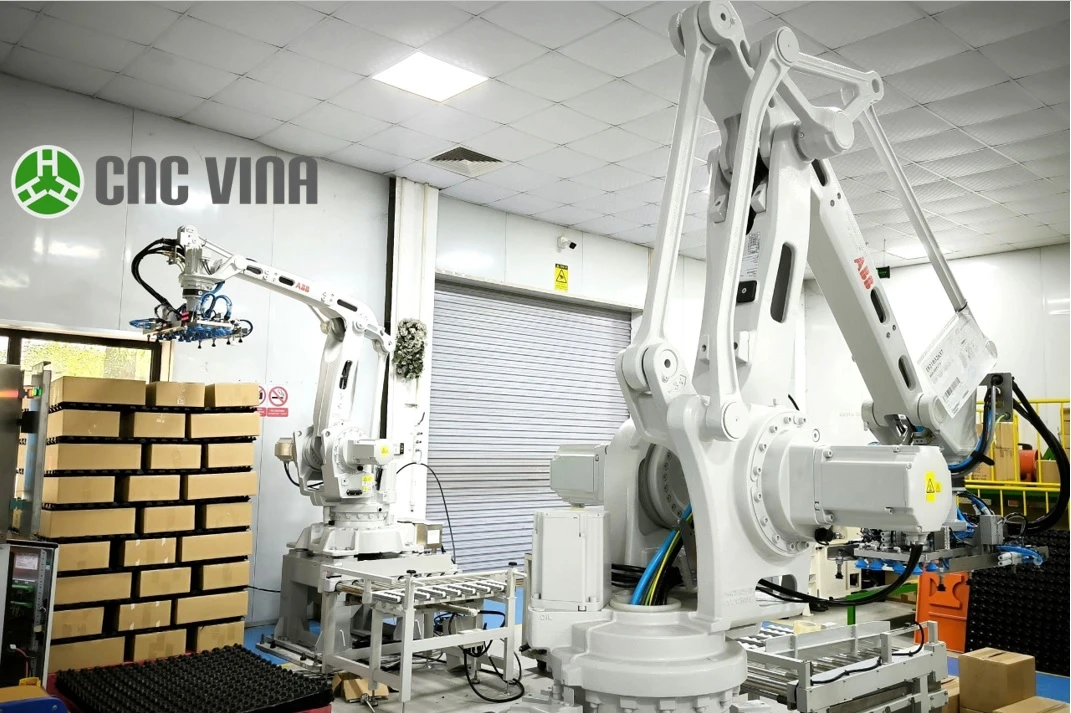

ロボット パレタイジング -ロボット パレタイジングは、 スマート ファクトリー向けの産業用ロボット アームによる自動化を適用し、商品の積み降ろし、商品のパレット化、カートン、プラスチック箱、プラスチック箱への商品の配置を支援します。パレタイジング ロボットは、梱包のスピードアップ、生産の安全性と柔軟性の確保、時間とコストの節約に役立ちます。生産ラインの競争力を強化します。
スマートファクトリー向けのパレタイジングロボットと自動化ソリューションに興味のあるお客様は、以下までお問い合わせください。
VIETNAM CNC & TECHNOLOGY APPLICATION JOINT STOCK COMPANY
Hotline: +84.916 63 9355 / +84.915 74 4664
Email: Sales01@cncvina.com.vn / Sales03@cncvina.com.vn
パレタイジングロボット（Robotic Palletizing）とは、スマートファクトリー4.0における代表的な自動化アプリケーションの一つです。産業用ロボットアームを使用して、製品や荷物の搬送、プラスチックパレット・木製パレットへの積載、段ボール箱・プラスチックコンテナ・プラスチックボックスへの製品投入などを自動で行います。パレタイジングロボットは、製品の包装工程や入出庫作業を効率化する重要な自動化設備として活用されています。また、産業用ロボットアームによる代表的な**ピック＆プレース（Pick & Place）**アプリケーションの一つであり、現代のスマートファクトリーにおける主要な自動化技術として、世界的に進展するインダストリー4.0の流れにも対応しています。
インダストリー4.0の時代において、技術の継続的な発展に伴い、生産工程への自動化ソリューションの導入は、製造現場の効率化において重要な要素となっています。その代表的なアプリケーションの一つがパレタイジングロボットです。パレタイジングロボットは、製品の搬送・積載工程を自動化し、生産プロセスの最適化や作業効率の向上に貢献します。本記事では、CNC VINAが、パレタイジングロボットの動作原理、技術的特徴、構成、用途、導入によるメリット、および生産ラインに導入する際の主なポイントについて詳しくご紹介します。
[パレタイジングロボットの技術仕様]
| 項目 | 仕様 |
|---|---|
| 外形寸法 | L8100 × W5400 × H3200 mm |
| 電源 | 3相、380V - 50 Hz |
| エア供給圧力 | 0.4～0.5 MPa |
| 自由度 | 5～6軸 |
| 生産能力 | 10パレット/時（60箱/パレット） |
| 対応パレットサイズ | L1050～1200 × W800～1050 × H115～130 mm |
| 最大リーチ | 3195 mm |
| 最大可搬重量 | 180～240 kg |
パレタイジングロボットは、産業用ロボットアームを使用して、段ボール箱、袋、バッグ、トレー、ボトルブロック、各種部品などの製品を、あらかじめ設定したパターンに従ってパレット上に自動で搬送・積載するシステムです。一般的に、生産ラインや包装ラインの最終工程の一つとして設置され、製品を保管エリアや出荷工程へ移送する前の作業を自動化します。自動パレタイジングシステムでは、生産または包装工程を完了した製品が、コンベヤや搬送装置を介して製品供給位置まで搬送されます。センサーや制御システムが製品の有無、位置、状態などを検知・確認します。ロボットはその信号を受け取り、製品のピックアップ位置まで移動した後、製品に適したグリッパーで製品を把持し、あらかじめ設定されたプログラムに従ってパレット上に配置します。
積載パターンは、製品のサイズ、重量、形状、安定性、およびパレット輸送時の要求に応じて設定できます。各段の製品を異なるパターンで配置することで、パレットのスペースを有効に活用するとともに、荷崩れや位置ずれを抑え、搬送時の安定性を確保します。
システム構成に応じて、ロボットにコンベヤ、センサー、パレット供給装置、製品整列装置、ストレッチフィルム包装機などを組み合わせ、パレットへの積載から搬送・包装までを一連の工程として自動化することも可能です。
パレタイジングロボットシステムでは、以下のような機能を実現できます。
パレタイジングロボットは、産業用ロボットアームを使用し、設定された動作を高速かつ安定して繰り返し実行します。手作業による積載と比較して、重量物の搬送や繰り返し作業、連続稼働が求められる工程における作業者への負担を軽減できます。主な技術的特徴は以下のとおりです。
柔軟なシステム構成：製品の種類、重量、設置スペース、生産能力などの条件に応じて、ロボットの自由度、可搬重量、リーチなどを選定できます。必要な生産能力に応じて、1台または複数台のロボットを配置することも可能です。
安定した作業速度：サイクルタイムは、製品重量、製品寸法、ロボットのリーチ、グリッパー、1回の把持数量、積載パターンなどの条件を考慮して算出されます。これにより、生産ラインの処理能力に適したシステム構成を検討できます。
高い位置決め精度と繰り返し精度：ロボットはあらかじめ設定された動作軌跡に従って作業するため、各サイクルにおける製品の配置位置を安定して維持できます。
多様な製品への対応：グリッパーの構造やロボットの可搬重量に応じて、段ボール箱、袋、バッグ、トレー、ボトルなど、形状や重量の異なるさまざまな製品に対応できるようシステムを構成できます。
用途に応じた可搬重量：ロボットの可搬重量は、製品重量だけでなく、ロボット先端に取り付けるエンドエフェクターの重量も考慮して選定します。重量物を扱う場合は、高可搬重量の産業用ロボットと専用グリッパーを組み合わせることができます。
連続運転への対応：産業用ロボットは、高頻度の自動生産工程での使用を想定して設計されています。定期的な点検・メンテナンスを実施することで、安定した運転状態を維持できます。
センサー・制御機器との連携：光電センサー、近接センサー、エンコーダー、PLC、HMIなどを使用し、製品の供給、把持、積載工程を制御できます。
マシンビジョンシステムとの連携：製品の識別、位置検出、配置方向の確認などが必要な場合、産業用カメラを追加することで、一般的なセンサーだけでは対応が難しい工程にも対応できます。
安全性への配慮：ロボットの動作エリアには、安全柵、安全ドア、安全センサー、非常停止ボタンなどを設置し、ロボットの可動範囲への不用意な立ち入りを防止するための安全対策を講じることができます。
プログラムの変更が容易：適切に設計されたシステムでは、オペレーターが操作画面から製品品種、積載段数、積載パターンなどに応じたプログラムを選択でき、製品変更にも柔軟に対応できます。
パレタイジングロボットは、さまざまな生産ラインの最終工程に導入できます。特に、生産量が多く、同じ積載作業を繰り返し行う必要がある以下のような業界・工程に適しています。
製品の特性や必要な生産能力に応じて、CNC-VINAでは、各工場のレイアウトや実際の生産工程に適したロボット、グリッパー、コンベヤ、センサー、制御機器などを組み合わせ、パレタイジングシステムを設計・構築します。

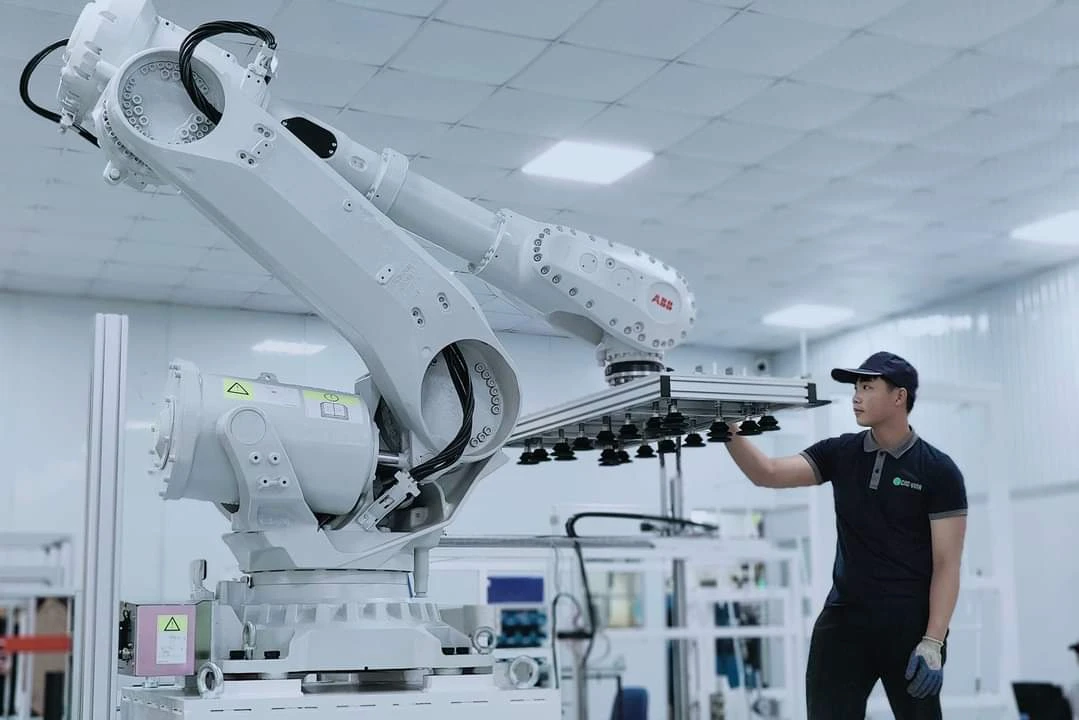

使用されるロボットアームの種類
一般的なパレタイジングロボットには、オープンチェーン型のロボット機構が採用されます。オープンチェーン型ロボットとは、固定されたベースまたは架台を基準となるリンク（リンク0）とし、複数の可動リンクを順番に連結した開リンク機構です。各可動リンクは、他のリンクと関節によって接続されており、関節の種類には回転関節や直動関節などがあります。
関節に使用されるモーターの種類は、位置フィードバック機能を備えたサーボモーターに、遊星歯車減速機や高調波減速機などの特殊な減速機を組み合わせたものが一般的です。
ロボットアームの特徴と性能
パレット上の商品の搬送に使用される産業用ロボットは、多くの場合、6 つの関節に対応する 6 つの自由度を備えて設計されているため、ロボットの逆運動学問題の解決策は 1 つだけになります。
6 つの自由度のうち、 3 つの自由度はデカルト座標での終点の位置 (座標)を決定するために使用され、残りの3 つの自由度はロボットの方向ベクトルを決定するために使用されます。 6 つの自由度を備えたこのロボットは、柔軟に商品を持ち上げたり、作業スペース内の障害物を回避したりできます。
さまざまなタイプのエンドアクションクランプおよび縫合コンポーネントが使用されます
ロボット工学において、エンドエフェクターとは、ロボット アームの端に取り付けて、物体と対話したり操作したりするために使用できるツールを指します。その構造は、ロボットが実行するタスクと処理するオブジェクトによって異なります。パレタイズロボットの用途は通常、荷物のピッキングやリフトなどであり、クランプツールと呼ばれるファイナルステージの一種は、最も機能と汎用性が高い最終打撃部です。
エンドアクションクランプにはさまざまなサイズがあり、クランプユニットの制限内でさまざまな形状やサイズの商品をクランプしたり持ち上げたりするために使用できます。
グリッパーは、使用するエネルギー源と種類に基づいて分類することもできます。例: 電動グリッパー、空気圧グリッパー、磁気グリッパー、静電グリッパーなど
他のエンドインパクト部品には、電磁石、真空吸引などの物品を持ち上げるために使用できるものもあります。
グリッパーとエンドエフェクターの機能と特長
ロボットのパレタイジングアプリケーションの場合、最終部分の機能は、商品をつかみ、持ち上げ、回転および平行移動軌道によって障害物を回避するように移動し、最終的に所定の位置と方向でパレット上に商品を積み上げることです。グリッパー機能: グリッパー アームは、さまざまな形状やサイズの商品を拾うことができますが、その最小制限と最大制限内に限ります。形状によっては、グリッパの限られたサイズ内でも、対象面とグリッパ面との摩擦力が不足してしっかりと掴むことができない場合があり、その際には接触面の摩擦力を向上させたり、特殊な形状を設計したりする必要があります。
電磁石: このタイプのエンドエフェクターは、グリッパーの形で設計することも、単に磁石プレートの形で設計することもでき、磁石によって、吸着された金属材料で作られた商品を引き付けて移動するために使用されます。持ち上げることができる荷重は、商品の金属材料の性質と電磁石の容量によって異なり、金属が異なれば付着力のレベルも異なります。
サクションカップまたはバキュームカップ：平面のある物品を吸着したり持ち上げたりするために使用されます。持ち上げることができる荷重は、飛行機の平面度と吸盤の負の空気圧容量によって異なります。
パレタイジングロボットのコンベアシステムとの統合は、ロボットの作業スペース、作業場スペース、および床面積にのみ依存します。パレット積み込みロボットは、ハイテクで柔軟なプログラム可能なデバイスです。ロボットを収容するのに必要な床面積はかなり小さく、プログラム可能な貨物配送軌道がロボットの作業スペースにあまり絡まないように、ロボットの作業スペースを収容するための合理的な作業場スペースのみが必要です。作業場スペースは生産ラインやコンベヤシステムと統合することが可能です。
通常、メーカーはユーザーにいくつかのプログラミング方法を提供できます。コントローラーを使用したロボットのプログラミング:これは現在最も一般的なプログラミング方法であり、生産で使用される産業用ロボットの 90% のプログラミングに使用されています。この形式のプログラミングでは、コントローラーを使用してロボットやその他のデバイスを目的の位置に操作します。一部のタイプのロボットはこのコントローラを使用してプログラムできますが、ロボットを停止する必要がある場合があります。
企業またはコミュニティの専門ソフトウェアを使用したプログラミング: ソフトウェア上で制御プログラムをプログラミングし、動作を停止することなくロボットのメモリにロードします。安全を確保するために動作を停止することもできます。この方法には専門的なスキルが必要です。たとえば、Robot Studio を使用して、ABB ロボットのプログラミングとシミュレーションを行います。
コマンド学習: 手動コマンド学習は、ロボットを物理的に動かし、その位置をロボットのコマンド学習ユニットに記録するハードウェアに人間が直接作用するプログラミングの一種です。小型ロボットの場合、ロボットのリンクと関節は人間の力で動かせるほど軽いため、関節ブレーキをオフにすることでこれを行うことができます。より大型で重いロボットでは、人間の筋力をサポートする力センサーと力制御アルゴリズムが必要になります。
また、画像処理、人工知能、自動プログラミングなどに関連した他のプログラミング手法や高度なプログラミング手法も研究開発されています。
プログラミング方法を通じて、ロボットの位置、クランプ力、速度、加速度、移動軌跡などのパラメータをユーザーの要件に応じてカスタマイズできます。一部のハードウェア コンポーネント、特に最終操作もカスタマイズ可能です。
産業用ロボット、特にパレタイジングロボットでは、動作中にロボットの部品が常に動いているため、ユーザーインターフェイスや監視システムがロボット本体に組み込まれていないことがよくあります。さらに、ロボットは過酷な条件で動作する可能性があるため、ユーザー インターフェイスと監視システムをロボット本体に統合することが困難かつ不合理になります。
ユーザーインターフェース画面とモニタリングパラメータはロボットのコントローラーに統合されています。さらに、ユーザーはコンピュータシステムを使用してロボットと対話したり監視したりできます。
パレタイジングロボットは、機械、エレクトロニクス、物流、食品加工など多くの分野で応用されており、特に現代のスマートファクトリーでは、人間に代わって高い生産性と自律性、自動化と安全性が徐々に高まっています。ロボットの主な仕事は、商品の積み降ろし、パレットに載せて希望の順序に並べることで、生産プロセス中に製品を梱包して輸送することもできます。
具体的には、パレタイジングロボットは次の分野に適用できます。
Tao dịch theo hướng tiếng Nhật B2B kỹ thuật, ưu tiên cách diễn đạt tự nhiên với doanh nghiệp Nhật, giữ nguyên cấu trúc SEO, thuật ngữ như cycle time, pattern, gripper, AGV/AMR, PLC khi phù hợp. Tao cũng chỉnh một số câu dịch literal thành cách viết chuyên nghiệp hơn để đọc giống tài liệu giới thiệu giải pháp tự động hóa của doanh nghiệp Nhật.
パレタイジングロボットは、多くの生産ラインの最終工程に導入されている自動化ソリューションです。特に、生産量が多く、手作業による工程を削減したい企業に適しています。人手による積載作業に代わり、ロボットがあらかじめ設定されたプログラムに従って、製品の把持・搬送・パレットへの積載を自動で行います。製品の特性や生産要件に応じて、ロボットの可搬重量、リーチ、グリッパー、パレットへの積載パターン（Pattern）などを適切に設計できます。また、コンベヤ、センサー、認識システム、包装機、搬送装置などと組み合わせることで、連続した自動生産工程を構築することも可能です。CNC VINAとともに、現代の生産ラインにおけるパレタイジングロボットのメリットと導入可能な用途について詳しくご紹介します。
パレタイジングロボットは、あらかじめ設定されたサイクルに従って、製品の把持・搬送・積載を連続して行うことができます。生産量が多く、パレットへの積載作業を高頻度で繰り返す必要があるラインでは、ロボットを導入することで人手への依存を抑えながら、生産工程全体で安定した作業速度を維持できます。
プログラムや運転条件を適切に設定することで、ロボットは同じ動作を高い再現性で繰り返し実行できます。これは、一定のパターンに従って製品を積載する工程や、均一な作業速度を維持しながらパレットごとの積載状態のばらつきを抑える必要がある工程に特に適しています。
システムの生産能力は、ロボットの可搬重量、リーチ、グリッパー、製品のピックアップ位置と積載位置の距離、1パレットあたりの製品数、サイクルタイムなど、複数の要素を総合的に考慮して決定します。これらの条件を適切に検討することで、企業は実際の生産量に適したロボット構成を選定できます。
パレットへの積載作業は繰り返し作業が多く、作業者が製品を持ち上げ、搬送し、各段に配置する動作を継続して行う必要があります。生産量が増加すると作業回数も増えるため、生産ラインの最終工程に継続的に作業員を配置する必要が生じます。
パレタイジングロボットは、設定されたプログラムに従って製品の把持・積載作業を自動で行うため、この工程における手作業の負担を軽減できます。作業員は、システムの監視、品質確認、材料・製品の供給、その他の人による判断や対応が必要な作業へ配置することが可能です。
パレット積載工程を自動化することで、生産工程全体を標準化し、作業者やシフトによる作業方法のばらつきを抑えるとともに、完成パレットの積載状態を均一化できます。
パレタイジングロボットシステムの重要なメリットの一つは、設定された運転条件に基づいて生産能力を算出できることです。サイクルタイム、1パレットあたりの製品数、稼働時間などのデータを使用することで、時間単位またはシフト単位での処理能力を計算できます。
例えば、ロボットの1サイクル（把持・搬送・積載）に3秒を要する場合、理論上の処理能力は以下のように算出できます。
3,600 ÷ 3 = 1,200個/時
1パレットあたり10個の製品を積載する場合、必要なパレット数も製品の処理数量から理論的に算出できます。ただし、実際のシステム全体の生産能力を算出する際には、製品の供給、パレットの供給、満載パレットの交換、積載パターンの切り替え、設備停止などに要する時間も考慮する必要があります。
技術仕様に基づいて生産能力を算出することで、企業は生産ラインの処理能力をより正確に把握し、人員配置や生産計画を立てやすくなります。また、生産規模を拡大する際に必要なロボット台数やパレタイジングステーション数を検討するための基準にもなります。
パレタイジングロボットは、許容される可搬重量や製品サイズの範囲内で、さまざまな製品を処理できるよう設計できます。用途に応じて、段ボール箱、袋、バッグ、トレー、缶ブロック、ボトルなど、異なる製品形状に適したグリッパーを選定できます。複数の製品品種を扱う生産ラインでは、製品ごとに異なるパレット積載プログラムをロボットに登録できます。センサーやビジョンシステムと組み合わせることで、製品の種類を認識し、適切な運転プログラムを自動的に選択することも可能です。また、パレット積載パターンについても、製品ごとに1段あたりの数量、積載段数、各製品の配置位置などを設定できます。これにより、製品切り替えのたびに設備全体を変更することなく、複数の包装仕様に対応できるシステムを構築できます。
手作業によるパレット積載では、特に製品数が多い場合や長時間連続して作業を行う場合、製品を置く位置にばらつきが生じる可能性があります。ロボットは設定された座標とプログラムに従って動作するため、製品を一定のパターンに沿って配置できます。積載パターンを安定させることで、完成したパレットの荷姿を均一化し、その後のストレッチフィルム包装、搬送、保管、出荷などの工程をスムーズに行えるようになります。複数段の積載が必要な製品についても、ロボットプログラムによって各製品の配置位置を段ごとに設定できるため、運転中を通して一貫した積載順序と配置状態を維持できます。
パレタイジングロボットは、一般的に包装ラインの最終工程に設置され、コンベヤから搬送されてきた製品を受け取り、パレット上に積載します。システムには、製品供給コンベヤ、パレット搬送コンベヤ、パレット供給装置、完成パレット搬送装置などを組み合わせることができます。
工場の自動化レベルに応じて、ロボットをAGV、AMRなどの自動搬送システムと連携させ、完成したパレットを保管エリアや出荷エリアまで自動搬送することも可能です。
各設備を制御システムを介して連携・同期させることで、包装、パレタイジング、搬送、保管までを一連の自動工程として構築できます。
また、ロボットの設置面積（フットプリント）を考慮してレイアウトを設計することで、工場内のスペースを有効活用できます。ロボットの動作エリアは、安全柵などの安全設備と組み合わせて独立したパレタイジングセルとして構築することも可能です。
パレタイジングロボットは、製品の生産・包装工程が完了した後、搬送や保管のために製品を集約するさまざまな最終工程に導入できます。段ボール箱の場合、ロボットがコンベヤから製品を受け取り、あらかじめ設定されたパターンに従ってパレット上に積載します。袋やバッグ製品の場合は、包装形状や製品特性に適したグリッパーを設計することで対応できます。
その他にも、トレー、ケース、缶ブロック、複数個をまとめて包装した製品など、さまざまな製品の積載工程を、ロボットの可搬重量や生産ラインの要求に応じて設計できます。複数種類の製品を扱う生産ラインでは、製品ごとに異なる積載プログラムをロボットに登録できます。制御システムは、生産ラインからの信号や組み込まれた認識システムからの情報に基づいて、該当するプログラムを選択します。
このように、積載パターンを柔軟にプログラム・変更できるパレタイジングロボットは、高い生産能力を維持しながら、複数の製品品種や包装仕様を切り替える必要がある生産ラインに適しています。
ロボットの可搬重量は、1回の動作で搬送する製品とグリッパーの合計重量を基準として検討する必要があります。適切な可搬重量のロボットを選定することで、作業エリア全体において安定した動作を実現できます。可搬重量に加えて、リーチも重要な選定項目です。ロボットは、製品のピックアップ位置から、設計されたパレット積載パターンのすべての配置位置までアクセスできる必要があります。
サイクルタイムは、ロボットの生産能力を算出するうえで重要な指標です。企業は、時間単位またはシフト単位で必要となる生産量、1パレットあたりの製品数、製品のピックアップ位置と積載位置の距離などを事前に確認する必要があります。これらの条件に基づいて、システム設計者はロボットの動作速度、軌道、設備レイアウトなどを検討します。ロボットの走行経路や製品供給設備の配置を最適化することで、サイクルタイムを短縮し、システム全体の生産性を向上させることができます。
グリッパーは、製品の寸法、重量、包装材質、表面状態などを考慮して選定する必要があります。用途に応じて、メカニカルグリッパー、真空吸着式グリッパー、その他の専用グリッパーを使用できます。複数種類の製品を扱うシステムでは、要求されるサイズや重量の変化に対応できるよう、グリッパーの構造を設計する必要があります。グリッパーは、パレタイジングロボットの安定した運転性能に直接影響する重要な要素の一つです。
積載パターンは、パレット上での製品配置、1段あたりの製品数、総積載段数などを決定します。適切な積載パターンは、パレットのスペースを有効活用すると同時に、搬送中の製品の安定性を確保する必要があります。複数の製品品種を扱う生産ラインでは、製品ごとに必要な積載パターンと、プログラムを切り替える方法をあらかじめ設定しておく必要があります。複数のパターンを事前にプログラムすることで、異なる生産条件にも柔軟に対応できます。
安全対策は、ロボットセルを設計する初期段階から検討する必要があります。システム構成に応じて、安全柵、インターロック付き安全ドア、セーフティスキャナー、ライトカーテン、安全センサー、非常停止ボタンなどを組み合わせることができます。これらの安全機器によってロボットの動作エリアを管理し、ロボットが稼働している際に作業者が危険領域へ不用意に立ち入ることを防止します。また、表示灯や警報ブザーなどを追加し、設備の運転状態や異常発生時の状況を作業者に知らせることも可能です。
ロボットシステムは、既存のコンベヤ、包装機、ケースフォーマー、ケースシーラー、パレット供給装置、搬送設備などと連携できるよう設計する必要があります。自動化レベルを段階的に高めている工場では、将来的な設備拡張を考慮し、AGV/AMR、倉庫管理システム（WMS）、その他の自動化設備などを追加できる柔軟なシステム構成を採用することも有効です。
効果的なパレタイジングロボットシステムを構築するには、ロボットアームだけでなく、グリッパー、コンベヤ、センサー、制御システム、安全設備、パレット配置などを総合的に設計・連携させる必要があります。産業用自動化分野で20年の経験を持つCNC VINAは、各生産ラインの実際の要求に応じたパレタイジングロボットソリューションを提供しています。製品の特性、生産量、サイクルタイム、可搬重量、パレット積載パターン、設置スペースなどを考慮し、適切なロボット構成と運転方式を設計します。また、コンベヤ、グリッパー、センサー、認識システム、その他の自動化設備を統合し、パレット積載工程全体を効率的に自動化することが可能です。初期段階から適切な設計・プログラミングを行うことで、ロボットの動作を最適化し、生産性を向上させるとともに、実際の生産環境における安定した運転を実現します。
生産ラインへのパレタイジングロボットの導入をご検討の場合、CNC VINAまでお問い合わせください。製品の種類、生産量、必要な自動化レベルなどの条件に基づき、適切なシステム構成をご提案します。
