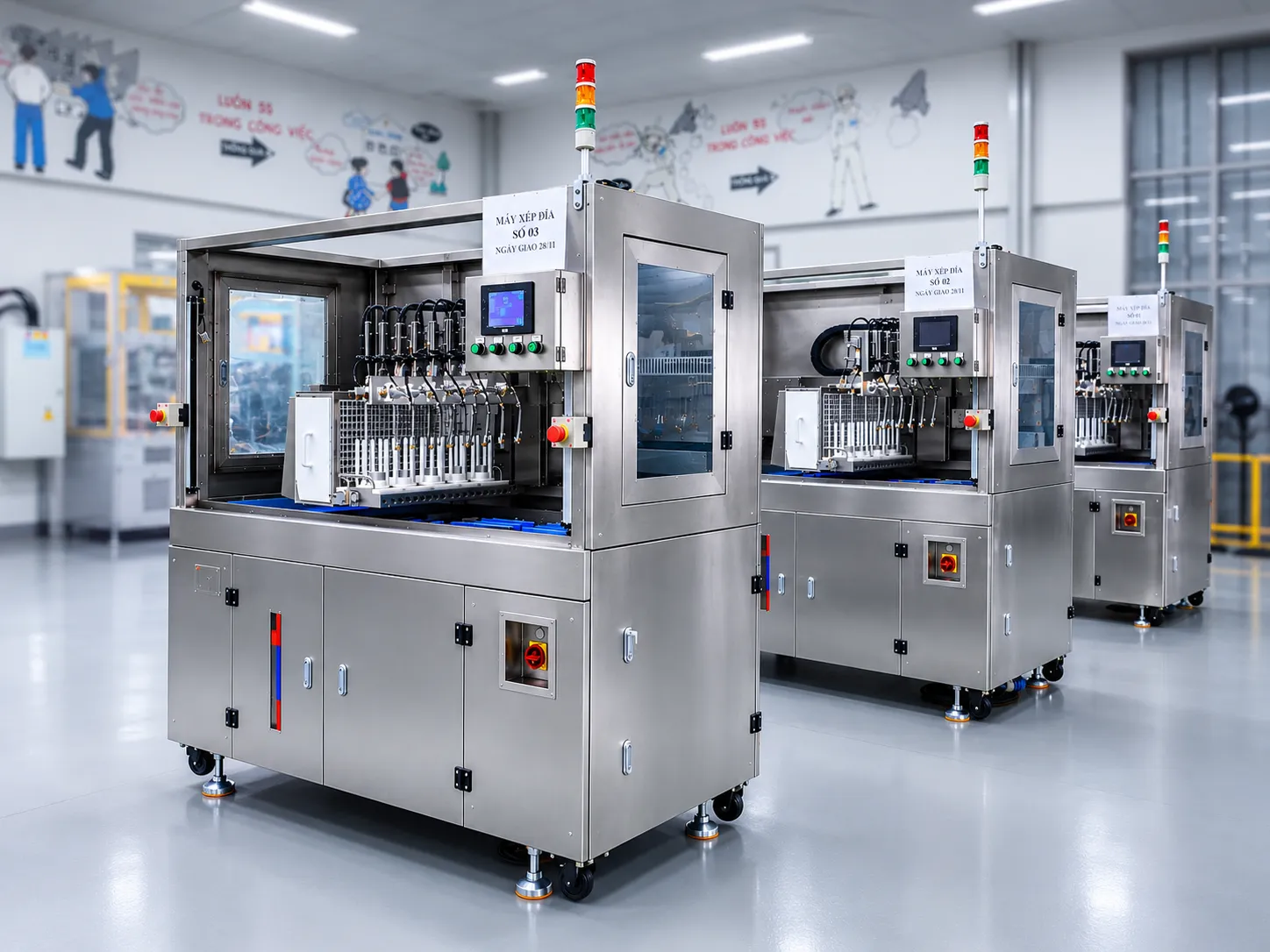

自動光ディスク仕分け機

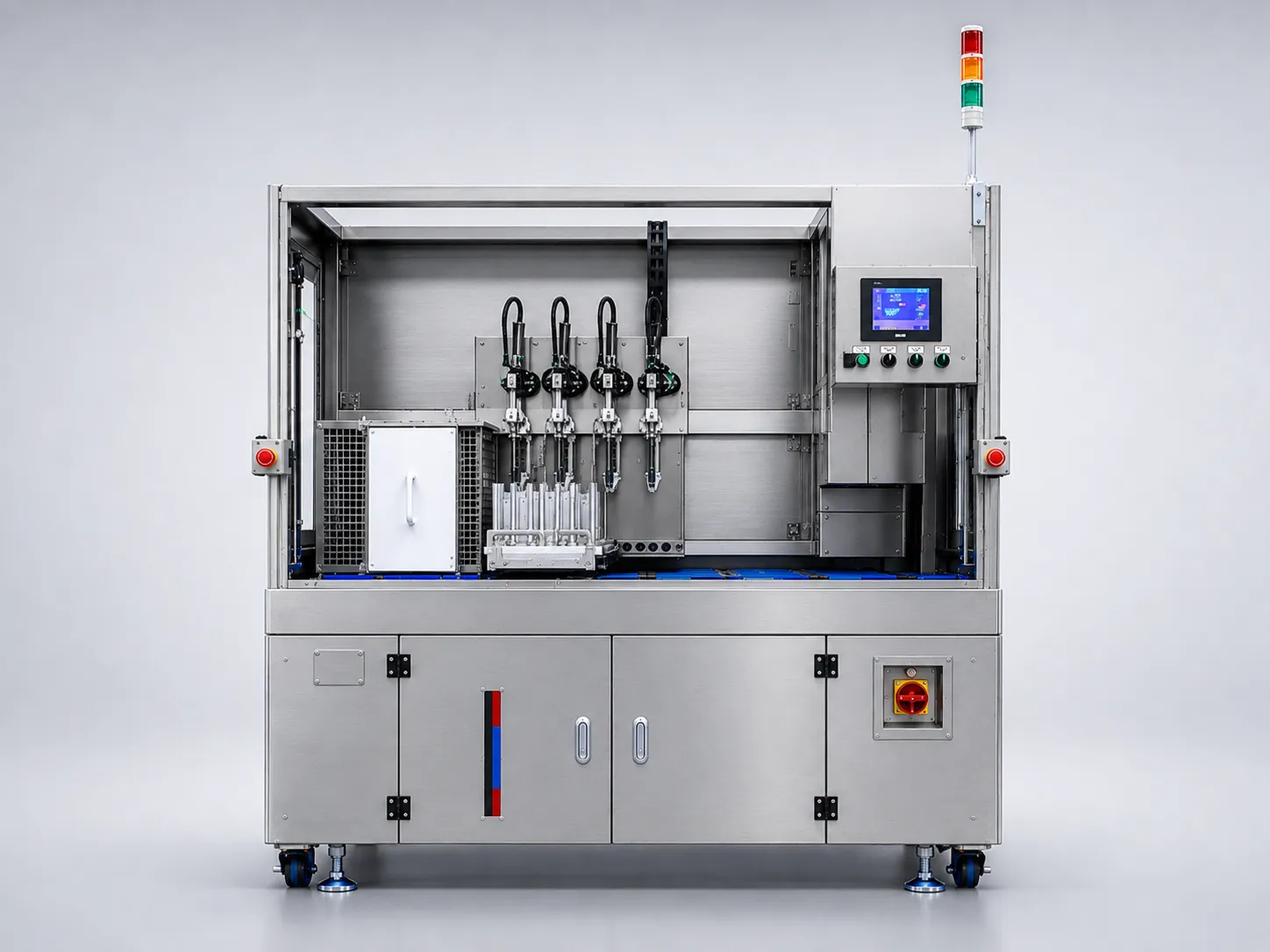

自動光ディスク仕分け機の概要

自動光ディスク仕分け機は、積み重ねられた光ディスクから1枚ずつ自動で分離し、ディスク間に挿入された仕切り紙を取り除いたうえで、あらかじめ設定された順序に従って製品をトレイへ搬送するための自動化装置です。従来、人手で行っていたディスクの取り出しや仕切り紙の分離作業を自動化し、複数軸の搬送機構とグリッパー、エアブロー機構、各種センサーを組み合わせることで、一連の工程を安定かつ効率的に実行します。

X-Y-Z 3軸搬送システム

X-Y-Z 3軸搬送システムは、グリッパーをディスクスタックの所定位置および製品の搬送・設置位置まで正確に移動させる役割を担います。各軸を独立して制御することで、製品のサイズや実際の配置に応じて各軸の移動量を柔軟に調整できます。Z軸は上下方向に移動してディスクへアプローチし、把持・取り出し動作を行います。一方、X軸およびY軸は水平方向への位置決め・搬送を担当します。各軸の動作は、機械の運転サイクルに合わせてプログラム制御され、グリッパーを安定した軌道に沿って移動させることで、不要な動作を抑えながら効率的なディスク搬送を実現します。

IAI製ロボットシリンダー

本装置では、高い位置決め精度と安定した動作制御が求められる箇所の搬送機構として、日本のIAI製ロボットシリンダーを採用しています。これは、設定された運転プログラムに従ってディスクの供給・把持動作を行うための重要な構成要素の一つです。このような装置では、適切な駆動機構を選定することが重要です。グリッパーを製品の所定位置まで正確にアプローチさせるとともに、連続運転時においても安定した動作を維持する必要があるためです。IAI製ロボットシリンダーを適切に組み合わせることで、ディスクの搬送・供給工程に求められる精度と安定性の確保に貢献します。

ディスク把持機構

把持機構は、ディスクの形状、寸法、材質などの特性を考慮して設計されます。グリッパーは搬送中に製品を確実に保持すると同時に、ディスク表面へ不要な負荷や傷を与えないよう、適切な把持力で制御する必要があります。製品の仕様や生産工程に応じて、グリッパーの構造や位置、把持方法などを最適化することが可能です。ディスクの直径、厚さ、積載状態、ライン上での配置方法などに合わせて把持機構を設計・調整することで、安定したピックアップおよび搬送動作を実現します。

仕切り紙分離用エアブローシステム

エアブローシステムは、本装置における重要な機能ユニットの一つです。ディスクが積み重ねられた状態では、製品間に挿入された仕切り紙がディスクの1枚ずつの分離を妨げる場合があり、把持機構だけでは安定した分離が難しいケースがあります。本装置では、専用エアノズルからエアを噴射し、ディスク間の仕切り紙に適切な気流を与えることで、ディスクから仕切り紙を分離する動作をサポートします。エアの噴射方向や流量を適切に制御することで、分離工程をスムーズにするとともに、仕切り紙が製品に付着したまま搬送されることを抑制します。

センサー・制御システム

各種センサーは、製品の状態、各機構の位置、運転条件などを検出し、各工程における装置の状態を監視します。センサーから取得した信号は制御システムへ送られ、運転サイクルの監視や異常状態の検出・処理に使用されます。また、本装置にはHMI（Human Machine Interface）を搭載し、オペレーターが装置の運転状態を確認するとともに、必要なパラメータの設定や各種機能の操作を行える構成としています。これにより、装置の操作性とメンテナンス性の向上を図ります。

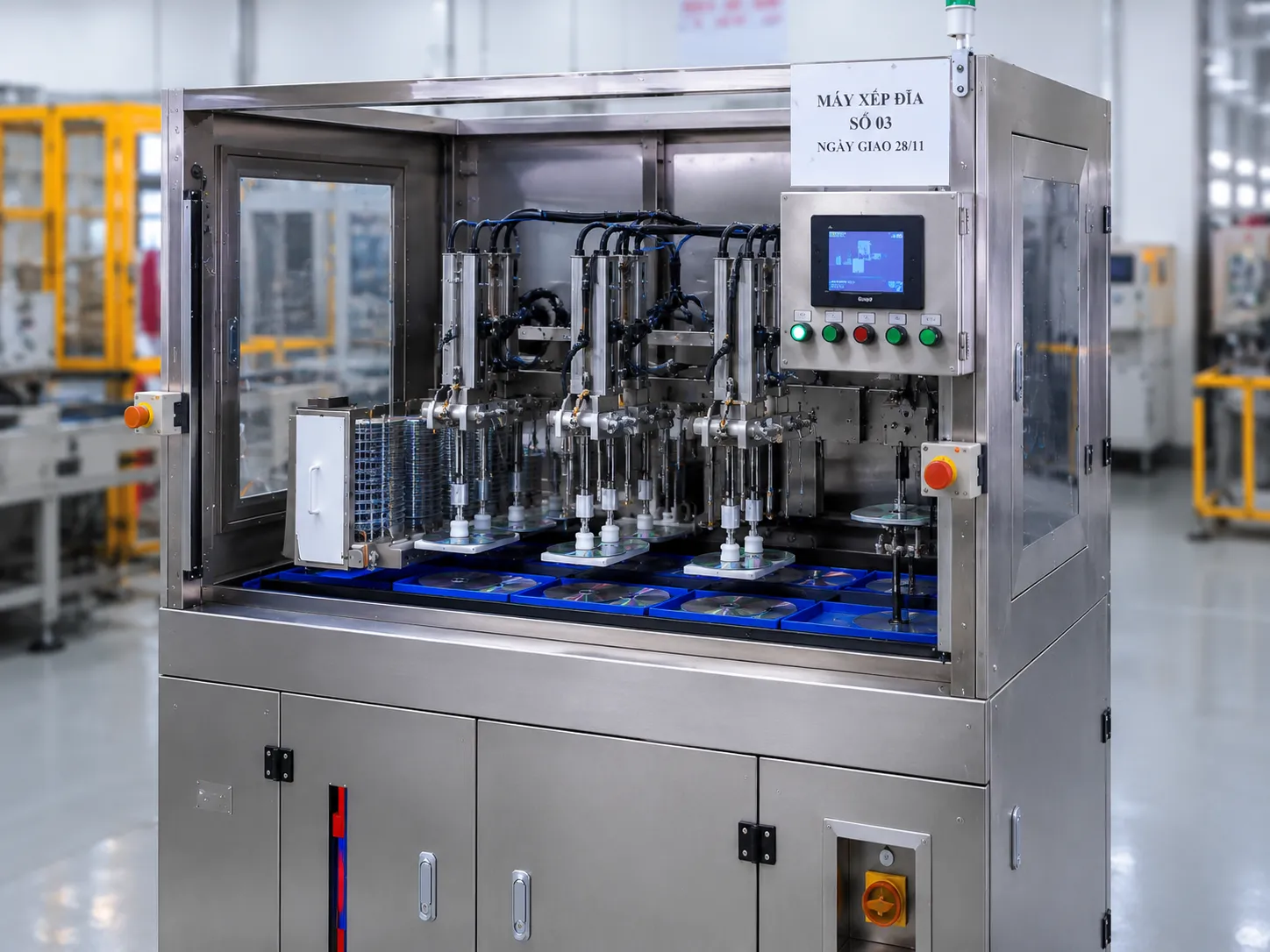

自動光ディスク仕分け機の動作原理

本装置は、ディスクの供給、仕切り紙の分離、製品の搬送・設置といった各工程を連携させ、連続した自動運転サイクルとして構成されています。まず、オペレーターがディスクを積み重ねた状態で装置の供給位置にセットします。ディスクスタックは、製品に適した位置決め機構または専用治具によって所定の位置に固定され、運転中も製品の位置が安定するように保持されます。

自動光ディスク仕分け・供給装置の動作工程

装置がサイクルを開始すると、制御システムが搬送機構をディスクの積層位置まで移動させます。グリッパーが製品に接近し、あらかじめ設定されたプログラムに従ってディスクを1枚ずつ取り出します。ディスクの間に仕切り紙が挿入されている場合は、エアブローシステムを作動させ、仕切り紙の分離を補助します。エアを対象となる仕切り紙に吹き付けることで、ディスクと仕切り紙が一緒に搬送されることや、複数枚を同時に取り出すことを抑制します。ディスクが積層状態から分離されると、搬送機構が製品を収納トレイまたは所定の受け渡し位置まで移動させます。ディスクはあらかじめ設定された座標に従って正確に載置され、その後、グリッパーは初期位置に戻るか、次のサイクルへ移行します。各種センサーは装置の状態を継続的に監視しており、製品の位置異常やサイクル未完了などを検知した場合には、装置構成に応じて警告を発報したり、動作を停止したりすることができます。

このように、従来は作業者が手作業で行っていた「ディスクの1枚ずつの取り出し」「仕切り紙の分離」「トレイへの整列・収納」といった工程を、制御された自動工程として実現します。

自動光ディスク仕分け・供給装置の用途

自動光ディスク仕分け・供給装置は、光学製品の製造・組立工程をはじめ、ディスク状ワークの供給・分離を必要とするさまざまな生産工程で活用できます。

本装置は、ディスク状製品を1枚ずつ供給・分離する工程の自動化に適しています。特に、製品を1個単位で確実に取り扱い、次工程へ搬送するまで製品位置を安定して維持する必要がある生産ラインに適したソリューションです。

光学製品の製造・組立ラインでは、積み重ねられた製品からディスクを1枚ずつ取り出し、次の作業位置へ供給する工程を自動化できます。これにより、ワークの保管・供給エリアと、組立、検査、後処理などの各工程を効率的につなぐことが可能になります。

また、既存の自動化ラインへの組み込みにも対応できます。その場合、自動光ディスク仕分け・供給装置を供給モジュールとして使用し、コンベヤ、ロボット、組立機構、検査装置などと連携させることで、ライン全体の自動化レベルを高めることができます。

特に大量生産を行う企業においては、ディスク供給工程を自動化することで、手作業への依存を低減し、安定したサイクルタイムでの連続運転を実現できます。

自動光ディスク仕分け・供給装置の主な特長

自動光ディスク仕分け・供給装置は、ディスクの取り出し、仕切り紙の分離、製品の整列・収納といった手作業を、制御された自動工程へ置き換えることを目的として設計されています。X-Y-Z搬送機構、IAI製ロボットシリンダ、グリッパー、エアブローシステム、各種センサーを組み合わせることで、精度、安定性、連続運転性能が求められる産業用生産工程に対応します。

ディスク分離工程の自動化：
積層された製品からディスクを1枚ずつ取り出し、仕切り紙の分離を補助しながら、設定された位置または収納トレイまで搬送します。これにより、ディスク供給・整列工程における手作業を大幅に削減できます。

高い位置精度と安定した動作：
X-Y-Z搬送機構とIAI製ロボットシリンダを組み合わせることで、グリッパーを設定された座標に沿って移動させ、各サイクルにおけるディスクの取り出し位置と載置位置を安定して制御します。これは、正確なハンドリングと安定した供給が求められる製品において重要な特長です。

仕切り紙の分離をサポート：
専用エアノズルから仕切り紙にエアを吹き付けることで、ディスクから仕切り紙を分離しやすくします。グリッパーによる搬送とエアブローを組み合わせることで、仕切り紙がディスクに付着したまま搬送されることや、複数枚を同時に取り出すことを抑制します。

生産性の向上：
制御プログラムに従ってディスクの分離・供給サイクルを連続して実行できるため、大量の製品を処理する生産ラインに適しています。手作業にかかる時間を削減し、安定した生産サイクルの維持に貢献します。

作業者への依存度を低減：
ディスクの取り出し、仕切り紙の分離、製品の載置といった繰り返し作業を装置が自動で行います。作業者は主にディスクの積層体のセット、装置状態の確認、必要に応じた対応を行うため、手作業による負担を軽減できます。

作業ミスの低減：
あらかじめ設定されたプログラムと各種センサーによる監視により、複数枚のディスクを同時に取り出す、製品を所定位置に載置できない、仕切り紙の分離工程をスキップするといった、手作業で発生しやすいミスの低減につながります。

直感的な操作・監視：
HMIを搭載し、作業者が装置の稼働状態を確認しながら、必要なパラメータの設定や各種機能の操作を行える構成としています。各種センサーからの信号を制御システムへフィードバックすることで、各工程の状態を監視し、異常発生時の対応をサポートします。

連続運転に対応：
装置の機械構造および制御システムは、産業用生産環境での使用を想定して構成されており、複数サイクルを連続して実行しながら、安定したディスク分離・供給工程を維持できます。高い生産性と連続稼働が求められる生産ラインに適した構成です。

製品仕様に合わせた設計：
グリッパー、供給位置、搬送ストローク、エアブロー方式などを、ディスクのサイズ、厚さ、材質、形状などに応じて設計できます。これにより、各生産ラインの実際の工程条件や製品仕様に合わせた装置構成を実現できます。

安全性に配慮した設計：
装置はフレームおよび安全カバー内に各機構を配置し、非常停止ボタン、各種センサー、状態表示灯などを組み合わせた構成としています。これにより、グリッパーなどの可動機構が動作するエリアを適切に管理し、作業者が装置の稼働状態を把握しやすい環境を構築します。

メンテナンスおよびライン統合に対応：
各機構、制御盤、搬送システムなどを機能ごとに配置することで、点検、メンテナンス、トラブル対応を行いやすい構成としています。また、お客様の生産工程に応じて、前後工程の設備と接続し、自動化ラインへ組み込むことも可能です。

精密な搬送機構、グリッパー、エアブローシステム、各種センサーおよび自動制御を組み合わせることで、自動光ディスク仕分け・供給装置は、従来の手作業を自動化するだけでなく、ディスクの供給工程をより安定的かつ連続的に管理することができます。ディスク状製品の分離・供給工程を自動化したい生産・組立ラインに適した自動化ソリューションです。

主な技術仕様

自動光ディスク仕分け・供給装置は、ディスクの分離および供給工程に必要な以下の主要機能を備えています。

• X-Y-Z搬送機構： グリッパーを設定された座標に従って位置決め・搬送します。

• IAI製ロボットシリンダ： 日本のIAI製駆動機構を採用し、高い位置精度が求められるディスクの供給・ハンドリング動作に対応します。

• エアブローシステム： 専用エアノズルにより、ディスク間に配置された仕切り紙の分離をサポートします。

• 大容量のディスク積層体に対応： プロジェクト仕様に応じて、約100枚のディスクを積層した状態で処理できる構成に対応します。

• HMIによる操作・監視： 直感的なインターフェースにより、装置の操作、稼働状態の確認、必要なパラメータの設定を行えます。

• センサーシステム： 製品位置および装置の動作状態を監視します。

• 仕様に合わせたカスタム設計： グリッパー、治具、搬送ストローク、供給・排出位置などを、実際の製品仕様に合わせて設計できます。

サイクルタイム、製品サイズ、各軸のストローク、トレイの収納位置・数量、上位・下位設備との通信方式などの詳細仕様は、各プロジェクトの要求条件に基づいて決定します。そのため、このような自動化装置は、すべての生産ラインに共通する標準仕様ではなく、実際の製品および工程条件に合わせて設計・製作することが一般的です。
