スピーカー振動板プレス機
スピーカーメンブレンプレスマシン、またはラウドスピーカーメンブレンプレスマシン、スピーカーフィルムプレスマシンとしても知られているマシンは、CNC VINAによって顧客の要件に応じて製造された専門の機械です。これは携帯電話のスピーカーの製造ラインや電子部品の組み立てラインで使用されます。大量生産のための小さな精密な機械部品の組み立てに使用されます。
- マシンはスムーズに動作します。
- コンパクトなデザインと柔軟なPLC制御システムを備えています。
- 顧客の要件に応じてカスタマイズできます。
VIETNAM CNC & TECHNOLOGY APPLICATION JOINT STOCK COMPANY
Hotline: +84.916 63 9355 / +84.915 74 4664
Email: Sales01@cncvina.com.vn / Sales03@cncvina.com.vn
製品説明

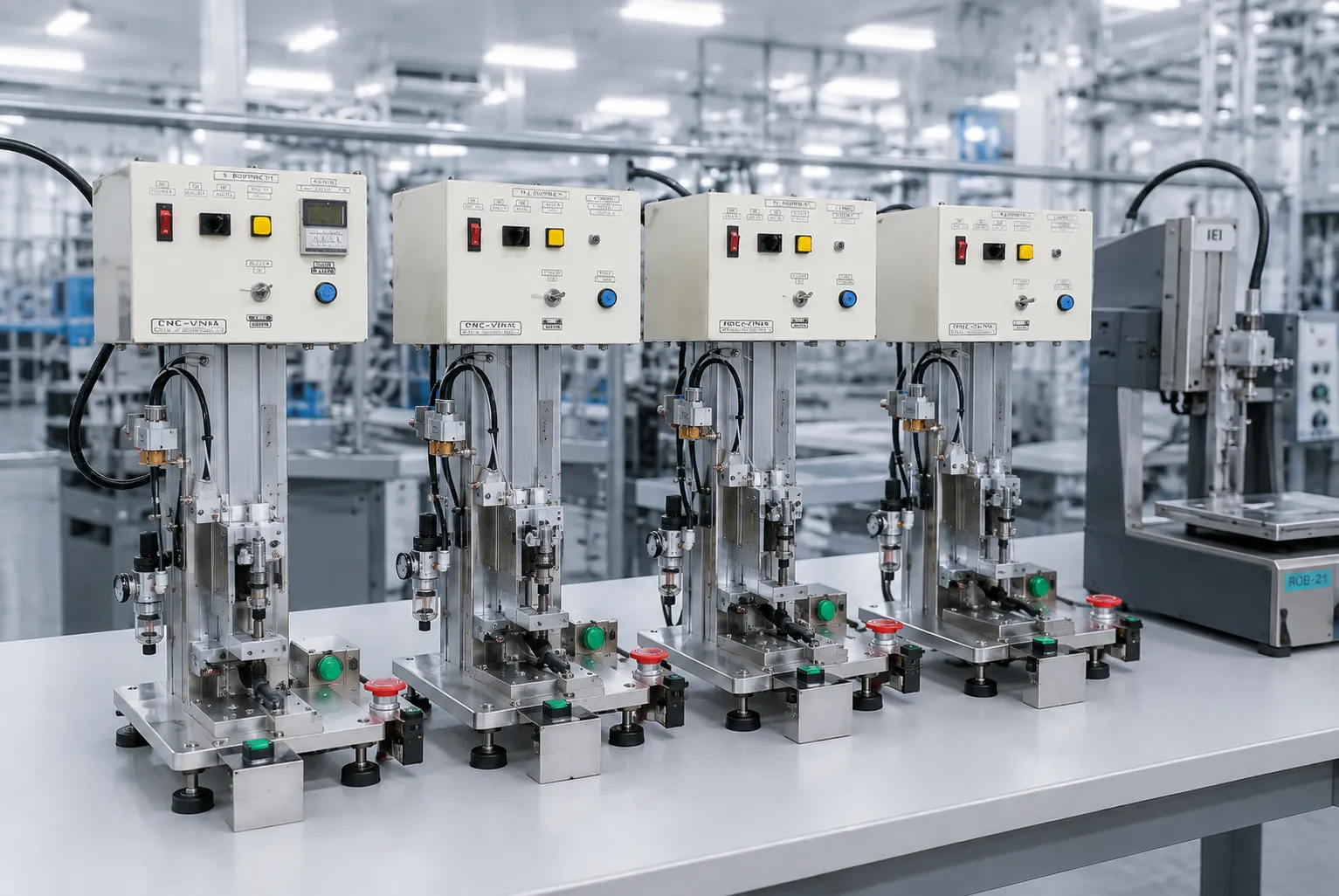

スピーカー振動板プレス機のご紹介
スピーカー振動板プレス機は、スピーカーの音質を直接左右する重要部品の一つであるスピーカー振動板（ダイアフラム）の成形工程に使用される専用設備です。専用のプレス金型と機械的な加圧機構を組み合わせ、必要に応じて加熱機能も使用することで、平板状の薄い振動板材料を、設計された形状・深さ・曲率に沿った完成形状へと成形します。これにより、スピーカーの動作時に振動板が正確に振動し、要求される音響特性を安定して再現できるようにします。
CNC VINAが設計・製作するスピーカー振動板プレス機は、電子部品および音響機器の製造分野における各お客様の実際の生産要件に基づいて開発されています。専用プレス機の設計・製作における豊富な経験を活かし、すべてのお客様に同一の標準仕様を適用するのではなく、振動板の種類、サイズ、材料特性、各生産ラインの技術仕様に応じて、プレス金型、加圧力、ストローク、プレス時間などを個別に検討・設定します。
プレス金型ユニット
プレス金型は、成形後のスピーカー振動板の形状および品質を直接左右する主要部品です。各スピーカーモデルの技術図面および仕様に基づいて精密に加工されます。金型の加工精度は、製品間における振動板の形状や寸法の均一性に直接影響するため、一般的に高い硬度と耐久性を備えた材料を使用し、長期間にわたる繰り返し加圧に対しても変形しにくい構造とします。
駆動・加圧システム
駆動・加圧システムは、金型に対して安定した加圧力を正確に付与する役割を担います。必要な加圧力は材料の種類や振動板のサイズによって異なるため、仕様に応じて空圧シリンダーまたは油圧シリンダーなどを採用します。プレスストローク、上型の移動速度、加圧力などは、各材料の特性に合わせて調整することが可能です。これにより、過剰な加圧による振動板の破損や、加圧不足による成形形状の不良を抑制します。
加熱システム
高温での成形が必要な材料を使用する機種では、加熱システムをプレス金型またはプレスプレートに組み込むことができます。成形工程中の温度を安定して制御することで、材料を適切な状態まで軟化させ、必要な成形性を確保します。また、過度な加熱による材料の焼損や劣化を抑えながら、安定した成形品質を実現します。
PLC制御システム
本設備にはPLC制御システムを搭載し、加圧力、金型ストローク、温度、加圧保持時間など、各スピーカー振動板に応じた主要な加工パラメータを設定・保存することができます。異なるスピーカーモデルへ生産を切り替える際には、保存済みのプログラムを呼び出すことで、各パラメータを一から手動で再設定する必要がなくなります。これにより、段取り替え時間を短縮するとともに、設定作業に起因するミスの低減にもつながります。
機械フレーム
機械フレームは、長時間にわたる繰り返し加圧に耐えられるよう、高い剛性を持つ構造で設計されています。これにより、長時間の連続運転においても過度な振動や金型位置のずれを抑制します。また、機械全体のサイズを可能な限りコンパクトに設計することで、設置スペースが限られる電子部品の生産工場にも導入しやすく、整理されたクリーンな生産環境にも適した構成としています。

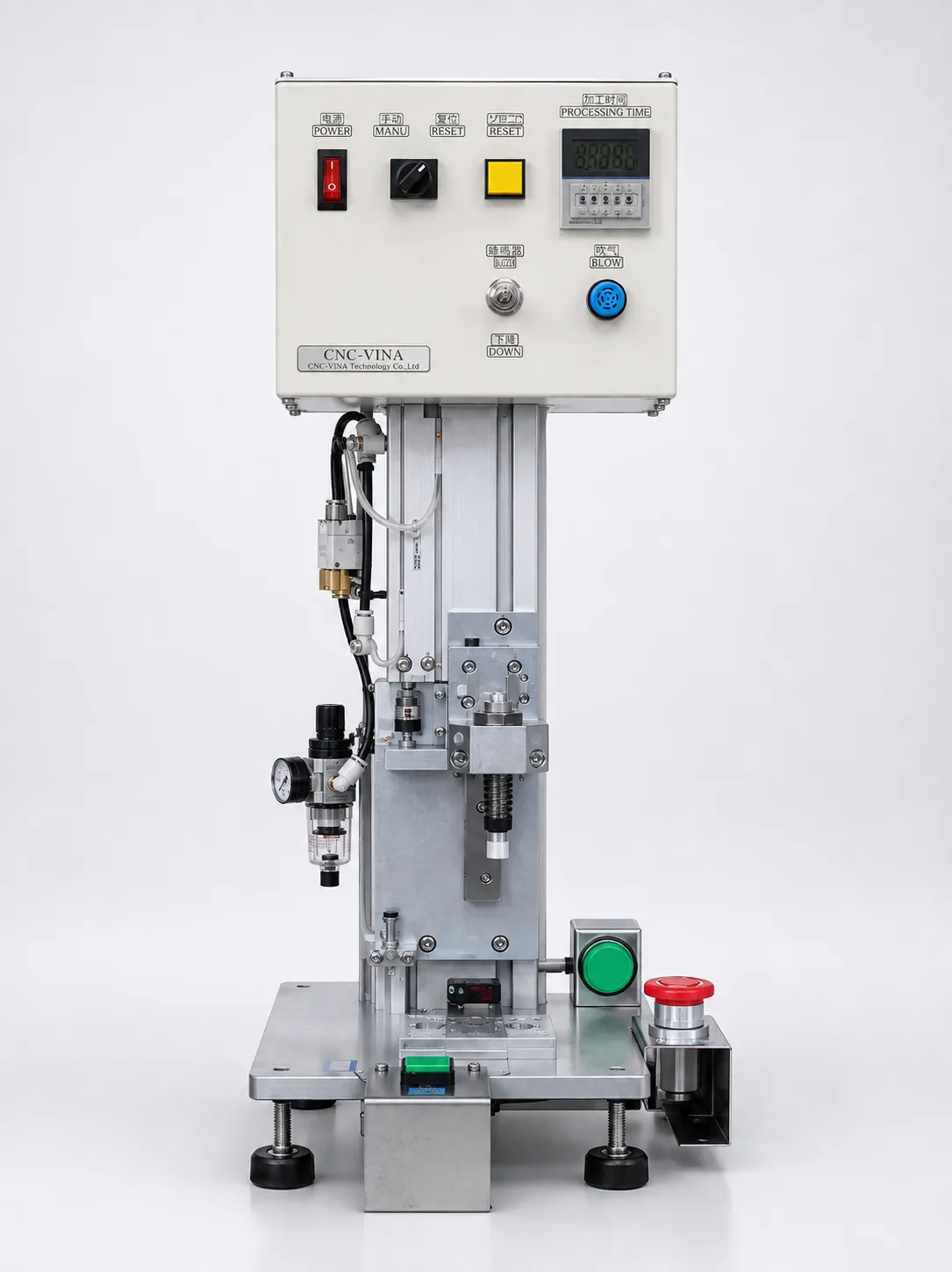

スピーカー振動板プレス機の運転工程
ステップ1：金型・材料の準備
プレス金型を確認し、機械の所定位置に正しく取り付けます。同時に、平板状のスピーカー振動板材料について、厚さや表面状態を確認し、成形前に異常や欠陥がないことを確認します。加圧力、温度、加圧保持時間などの運転パラメータは、対象となるスピーカー振動板のプログラムに従ってPLC制御システムに設定します。
ステップ2：材料のセット
振動板材料を下型の所定位置にセットし、金型の成形形状に対して正確に位置合わせを行います。適切に位置決めすることで、成形時の中心ずれや材料のしわ、位置ずれなどの発生を抑制します。
ステップ3：成形・プレス加工
上型が設定されたストロークに沿って下降し、材料に対して均一な加圧力を加えます。加熱が必要な材料の場合は、プレス工程と同時に加熱システムを作動させ、材料を適切に軟化させます。これにより、振動板材料を金型の成形面に沿って均一に密着させ、設計された形状へ成形します。
ステップ4：加圧保持・形状安定化
所定の加圧力に達した後、設定された保持時間にわたって金型を閉じた状態で保持します。材料が金型形状に沿って十分に安定するまで保持することで、離型後に振動板が元の形状へ戻る「スプリングバック」を抑制し、成形形状の安定化を図ります。
ステップ5：離型・成形品検査
設定された保持時間が経過すると、上型が上昇します。その後、成形されたスピーカー振動板を下型から取り出し、形状の均一性や成形精度などを目視で確認します。検査を完了した製品は、スピーカー生産ラインにおける後工程および組立工程へ搬送されます。
スピーカー振動板プレス機の用途
スピーカー振動板プレス機は、主に電子部品の製造・組立分野で使用され、さまざまな音響製品の生産に活用されています。スマートフォン用スピーカーやモバイル機器用スピーカーの製造では、限られた設置スペースに対応するため、小型で高い成形精度が求められる振動板の成形に使用されます。
ノートパソコン用スピーカー、Bluetoothスピーカー、イヤホンなどの製造においては、大量生産時における振動板の形状を均一に保ち、安定した音響性能の実現に貢献します。また、スピーカー振動板プレス機は、家庭用オーディオ機器や車載用スピーカーの製造にも活用することができます。これらの製品では、長時間の連続使用や厳しい使用環境に対応する必要があるため、振動板にはより高い耐久性と成形精度が求められます。本設備は、各製品の材料特性、形状、成形条件に応じて金型や加圧・加熱条件を設定することで、安定した成形工程の構築をサポートします。
