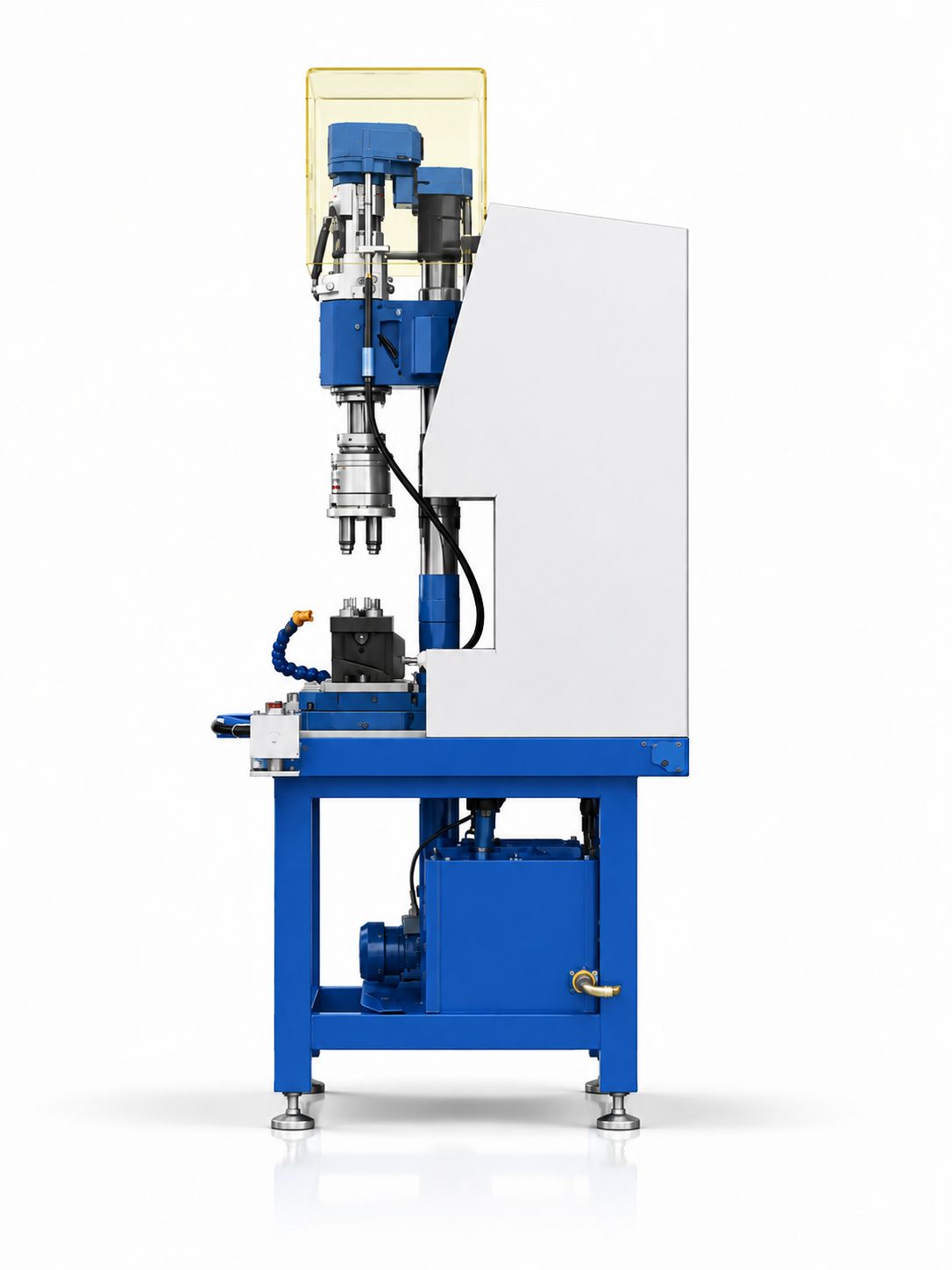

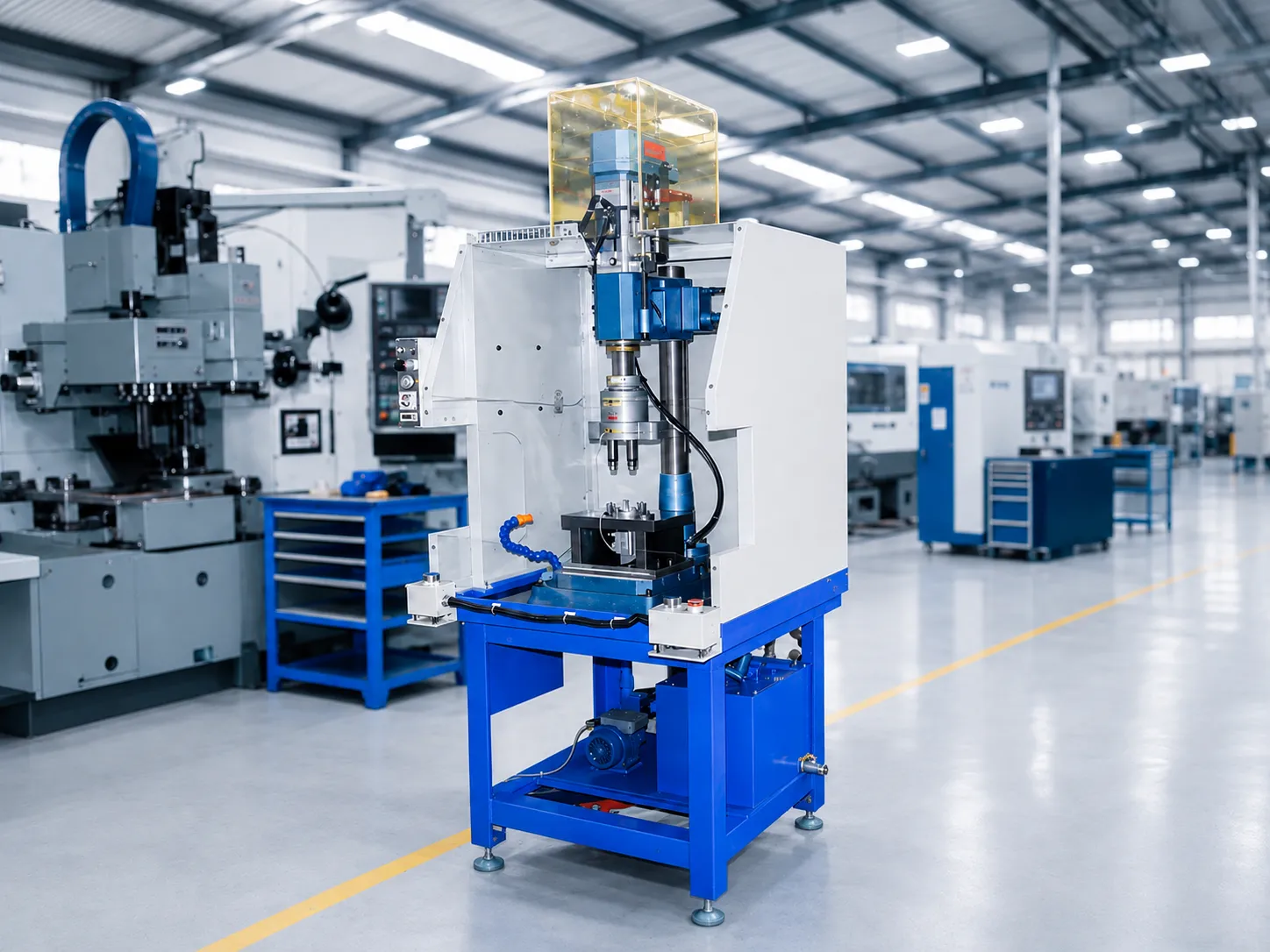

座標ボール盤（型式：FD-V1）

座標式穴あけ・リーマ加工機（モデル：FD-V1）**は、さまざまなワークに対する穴あけ、リーマ加工を目的として設計された専用の機械加工設備です。タップ加工機能を追加することも可能です。加工する穴の位置、加工深さ、主軸数などを用途や製品仕様に応じて設定できるため、複数の穴を高い位置精度と均一性で加工する必要がある用途に適しています。製品の形状や加工条件に応じて、固定式の多軸ドリルヘッド、または各スピンドルの位置を調整できる可変式の多軸ドリルヘッドを選択できます。これにより、同一製品を大量生産する用途だけでなく、穴位置の変更が必要な類似形状のワークにも柔軟に対応できます。また、堅牢な機械構造、自動クランプ機構、コンパクトなドリルヘッドを採用し、自動ワーク供給システムとの連携も可能です。これにより、生産性の向上、手作業の削減、加工ライン全体の生産効率の最適化を実現します。以下の記事では、CNC VINAとともに、座標式穴あけ・リーマ加工機のメリットと運転時の注意点について詳しくご紹介します。

自動座標中ぐり盤の技術仕様

自動座標ボール盤と中ぐり盤の構造

ドリルヘッドの機能は実に多様で、ドリルのみを行うタイプ、ドリルとタップの両方を行うタイプ、タップ加工に特化したタイプ、穴あけとボーリングを組み合わせたタイプなどがあります。

構造上の特徴に応じて、座標ドリルヘッドは 2 つのタイプに分類されます。

• 固定マルチビットドリルヘッド: ドリルビットは位置を変更できませんが、座標に従って正確に固定されます。このタイプのヘッドは、安価で耐久性があり、精度が高いという利点があり、固定された製品モデルでの大量処理によく選択されます。 S35C、S45C鋼などの高硬度の被削材...
• 位置調整可能なマルチビット ドリル ヘッド: このドリル ヘッドを使用すると、各ビットの位置を一定の制限内で変更できるため、多くの同様の種類の細部の加工に役立ちます。アルミニウム、銅、...などの一般的な機械加工材料は硬度が低く、加工が容易です。

コーディネートドリリングおよびボーリングアプリケーション用のいくつかのタイプのマルチビットドリルヘッドおよび自動機械

座標ボーリング盤のメリット

• 細部形状に応じて穴あけ座標や穴あけ深さを変更できます。
• コンパクトなドリルヘッドは圧縮空気でストロークを調整するため、機動性に優れています。
• 切断速度が速く、大量生産に適しています。
• この機械は、機械加工部品の精度を保証する自動クランプを備えた堅牢な構造を備えています。
• 機械は製品設計と必要な能力に従って構築されます。
• 各製品の特徴を活かし、縦穴加工、横穴加工の用途に応じた設計・製作が可能です。上から下への穴あけ、下から上への穴あけ… 自動棒材供給システムと組み合わせることで、生産性の向上に貢献します。

座標式穴あけ・リーマ加工機の運転時における注意点

調整可能な主軸ヘッドを搭載した座標式穴あけ・リーマ加工機は、高精度な穴加工をサポートするとともに、作業者が効率的かつ容易に操作できるように設計されています。しかし、機械を安定して稼働させ、加工精度を維持し、設備の寿命を延ばすためには、オペレーターが使用時の注意事項を遵守することが重要です。

機械の起動前に座標式穴あけ・リーマ加工機を点検する

運転を開始する前に、電源、エア供給、エア圧力および各種補助システムを確認してください。また、潤滑油、クーラント、加工エリアの状態も点検してください。機械の可動範囲内に障害物や不要な工具などがないことを確認し、安全に運転できる状態にしてください。

適切な切削工具を選択する

ドリルおよびリーマは、穴径、ワークの材質、要求される加工精度に応じて適切なものを選択してください。主軸回転数、送り速度、切込み深さについても、使用する材料や工具に合わせて適切に設定する必要があります。

不適切な加工条件で使用すると、加工時の発熱が増加したり、工具の摩耗が早まったり、穴の表面品質に悪影響を及ぼしたりする可能性があります。

主軸ヘッドの位置を確認する

調整可能な主軸ヘッドを使用する機械では、加工前に各主軸ヘッドの位置を正確に確認してください。位置を調整した後は、主軸ヘッドが確実に固定されていることを確認する必要があります。

また、工具は正確に芯出しして取り付け、回転時の振れをできるだけ抑えることが重要です。

Automaticモードに切り替える前に試運転を行う

ワークを治具にセットし、加工プログラムを設定した後は、まず**Manualモード（手動モード）**で試運転を行うことを推奨します。

オペレーターは、以下の項目を確認してください。

- ドリルヘッドのストローク。

- 加工位置。

- 工具とワークとの距離。

- JIGおよび治具との距離。

- 各部が干渉・衝突する可能性がないか。

すべての動作と加工位置が正確で、安全に運転できることを確認した後、**Automaticモード（自動モード）**に切り替えてください。

クーラントと切削工具を適切に管理する

- 穴あけおよびリーマ加工中は、加工温度を適切に管理し、切りくずの排出をスムーズにするため、適切な量のクーラントを供給してください。切削工具は定期的に点検し、あらかじめ設定した摩耗限界に達した場合は交換してください。

- 異常な音や振動、ドリルの摩耗、穴径のばらつきなどが確認された場合は、直ちに機械を停止し、原因を確認してください。

座標式穴あけ・リーマ加工機は、高い加工精度と生産性が求められる企業、特に量産加工を行う企業にとって、効果的な自動化ソリューションを提供します。製品ごとの仕様に合わせて柔軟に設計することができ、主軸数やモーター出力をはじめ、縦穴あけ、横穴あけ、上方向からの穴あけ、下方向からの穴あけなど、さまざまな加工方法に対応可能です。 適切なドリルヘッド、専用治具、自動クランプ機構、ワーク供給システムを組み合わせることで、加工工程を安定かつ高精度に行い、オペレーターの手作業への依存を低減できます。 長期間にわたって機械の性能と加工精度を維持するためには、適切な切削工具の選定、運転前の機械点検、自動モードへ切り替える前の試運転、各シフト終了後の清掃、さらに機械部品、ガイド機構、駆動機構、クランプ機構、治具などの定期的なメンテナンスが重要です。 実際の生産条件や製品仕様に合わせてカスタマイズできる座標式穴あけ・リーマ加工機は、生産性の向上と工場の加工工程の自動化を段階的に進めるための適した設備です。 座標式穴あけ・リーマ加工機（モデル：FD-V1）やその他の機械加工関連製品にご興味・ご関心をお持ちの場合は、ぜひCNC VINAまでお気軽にお問い合わせください。専門スタッフが、お客様の製品や生産工程に適した設備について迅速にご提案・ご相談いたします。
