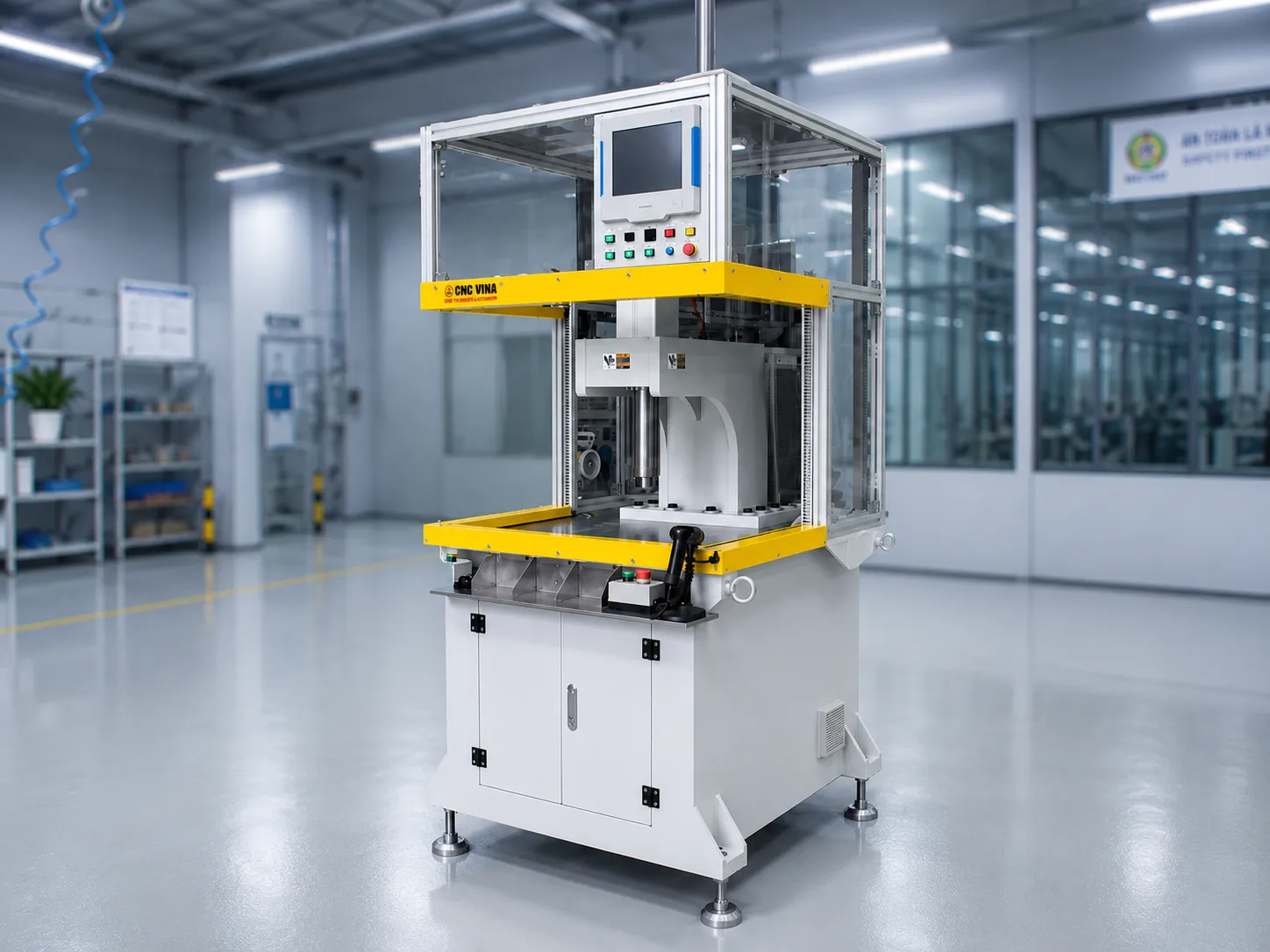

自動サーボプレス

自動サーボプレス機は、現代の生産ラインでますます高まる要求に対応するために設計された、高精度なプレス加工ソリューションです。本機は、サーボモーターと制御システムを組み合わせ、プレスヘッドの加圧力、ストローク、位置、速度を高精度に制御します。従来のプレス方式と比較して、サーボ技術は柔軟な制御性と各サイクルにおける高い安定性を実現します。また、製品ごとの要求に応じてプログラムを設定でき、さまざまなプレス加工や組立工程に対応できます。

高精度なプレス加工に加えて、コンパクトで軽量な構造、直感的に操作できる制御インターフェース、容易な操作性も本機の特長です。特に、複数の製品モデルに対応するプログラムを保存・選択できるため、生産中の製品切り替えにも柔軟に対応できます。これにより、自動化の推進、生産性の向上、製品品質の安定化を目指す企業に適した設備となっています。

本記事では、CNC VINAとともに、自動サーボプレス機の動作原理と操作方法について詳しくご紹介します。

新世代サーボプレスの技術パラメータ

自動サーボプレス機の動作原理と操作方法

自動サーボプレス機は、各製品の要求仕様に合わせて設定されたプログラムに基づいて運転されます。動作、加圧力、ストロークの制御から各操作工程まで、すべての動作が高精度に管理されるため、安定した均一なプレス加工を実現できます。以下では、自動サーボプレス機の基本的な動作原理と操作手順について説明します。

自動サーボプレス機の動作原理

自動サーボプレス機は、サーボモーターによる駆動機構を採用しており、あらかじめ設定されたプログラムに従って、プレスヘッドの加圧力、位置、ストロークを高精度に制御します。

• 運転前に、オペレーターは機械を初期状態に戻し、運転モードとプレス対象となる製品モデルを選択します。機械がStart信号を受けると、制御システムがサーボモーターを作動させ、設定されたストロークに従ってプレスヘッドを移動させます。
• プレス工程中は、制御システムが加圧力とプレスヘッドの位置を継続的に監視・制御し、設定された条件に従ってプレス加工を行います。プレスヘッドが設定された位置または加圧力に到達すると、制御システムがプレスヘッドを停止させるか、プログラムに従って次の工程へ移行します。
• プレスサイクルが完了すると、プレスヘッドは初期位置に戻り、次の製品の加工に備えます。加圧力とプレスストロークをプログラムによって同時に制御できるため、各サイクル間で高い安定性を維持でき、高精度が求められるプレス工程にも適しています。

自動サーボプレス機の操作手順

ステップ1：電源投入と機械の確認
オペレーターは主電源を投入し、機械の動作状態と表示灯を確認します。システムに正常に電源が供給され、運転可能な状態であることを確認します。

ステップ2：機械を初期状態に戻す
Ready/Resetを押して、機械の各機構を所定の初期位置に戻します。同時に、プレスサイクルを開始する前に、機械が運転可能な状態であることを確認します。

ステップ3：運転モードの選択
オペレーターは、機械の点検、設定、試運転を行う場合はManualモードを選択し、自動でプレスサイクルを実行する場合はAutomaticモードを選択します。

ステップ4：製品モデルの選択
操作画面から対象となる製品モデルを選択します。各モデルには、製品の要求仕様に合わせて適切なプレス条件を設定できるため、製品を切り替える際にシステム全体を変更する必要がありません。

ステップ5：プレスサイクルの実行
Startを押すと、サーボモーターが設定されたプログラムに従ってプレスヘッドを駆動します。プレスヘッドは、加圧力とストロークを高精度に制御しながらプレス加工を行い、その後、所定の位置に戻って1サイクルを完了します。

ステップ6：加工完了とサイクルの繰り返し
プレス工程が完了すると、製品を取り出すか、次の工程へ搬送します。その後、機械は新しい製品を受け入れ、設定されたプログラムに従って同じサイクルを繰り返します。これにより、連続生産および自動化された生産工程に対応できます。

サーボ機構とプログラマブル制御システムを組み合わせることで、1台の設備でさまざまなプレス条件に対応できます。加圧力とストロークを高精度に制御できるため、製品品質の向上だけでなく、生産工程全体の安定性向上にもつながります。このような特長により、自動サーボプレス機は、自動車・二輪車産業、電子機器、産業機器関連などの分野における部品のプレス加工や組立工程に適しています。

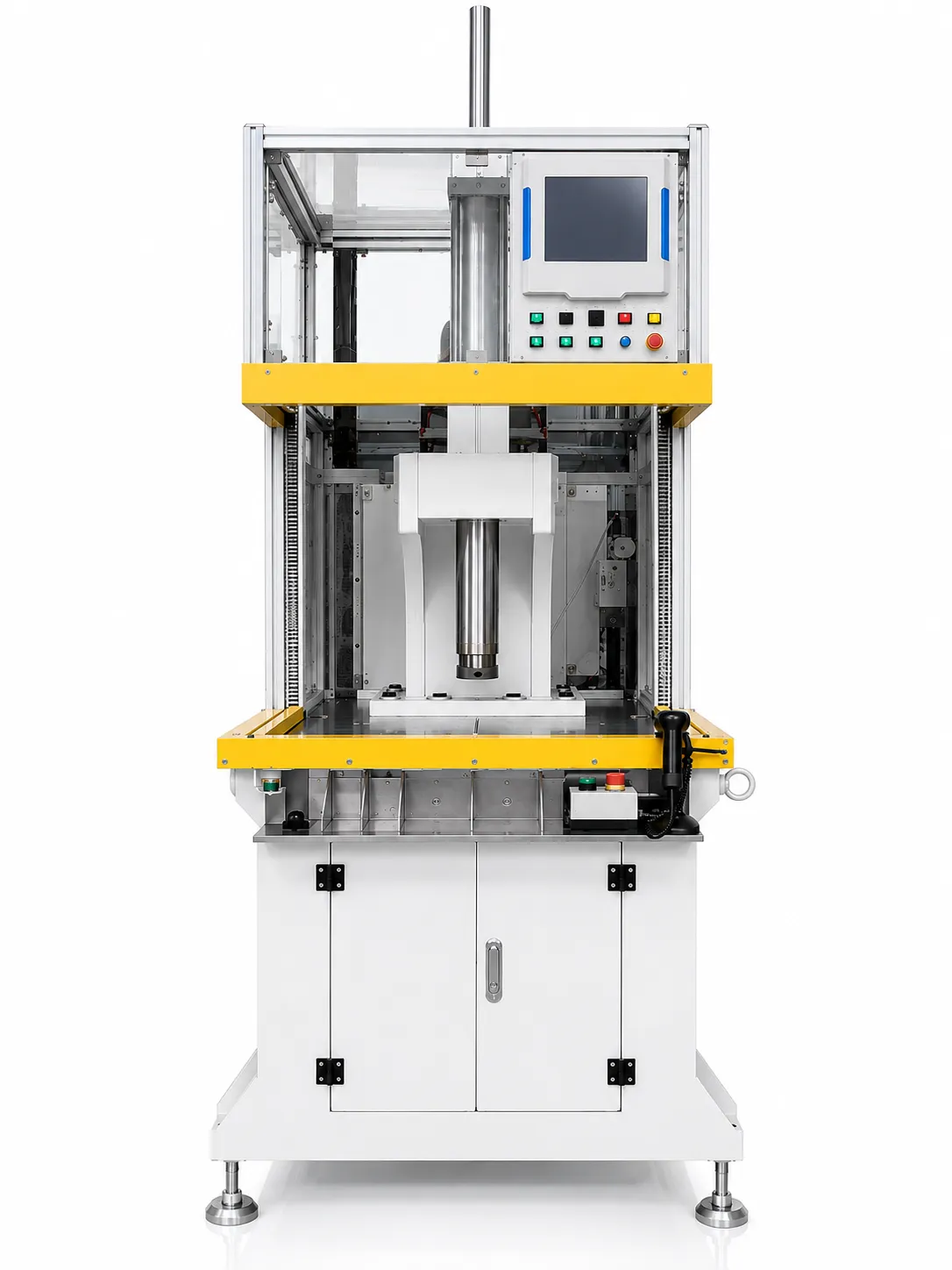

CNC VINAが設計・製造するサーボプレスの優れた特長

CNC VINAが設計・製造する自動サーボプレス機は、構造の最適化、高精度な制御、さまざまな生産要求への柔軟な対応を重視して開発されています。サーボ機構とプログラマブル制御システムを組み合わせることで、プレスヘッドの加圧力、位置、ストロークを高精度に制御できます。また、自動化された生産ラインへの組み込みや連続生産にも対応できるよう設計されています。主な特徴は以下のとおりです。

• コンパクトで最適化された構造により、設置スペースを抑えながら生産ラインへの組み込みを容易にし、安全な運転を実現する各種安全機能を搭載しています。
• 幅広い加圧力に対応でき、低加圧のプレス工程から、より大きな加圧力を必要とする工程まで、製品や組立条件に応じて柔軟に対応できます。
• サーボ機構により、プレスヘッドの加圧力、位置、ストロークを同時に制御でき、高いプレス精度と各サイクル間の安定性を実現します。
• 操作性に優れた制御システムを採用し、オペレーターは加圧条件の設定、製品モデルの選択、設備の稼働状態の確認を容易に行えます。
• サーボ技術により、同等の能力を持つ一部の油圧式・空圧式プレスシステムと比較して、特に連続生産ラインにおいてエネルギー消費を低減できます。
• 複数の製品モデルに対応するプレスプログラムを設定できます。製品を切り替える際も、適切なプログラムを選択するだけで対応でき、システム全体を変更する必要がありません。
• サーボ機構はコンパクトな構造で、定期的なメンテナンスが必要な部品も少ないため、設備の停止時間と保守コストの削減につながります。

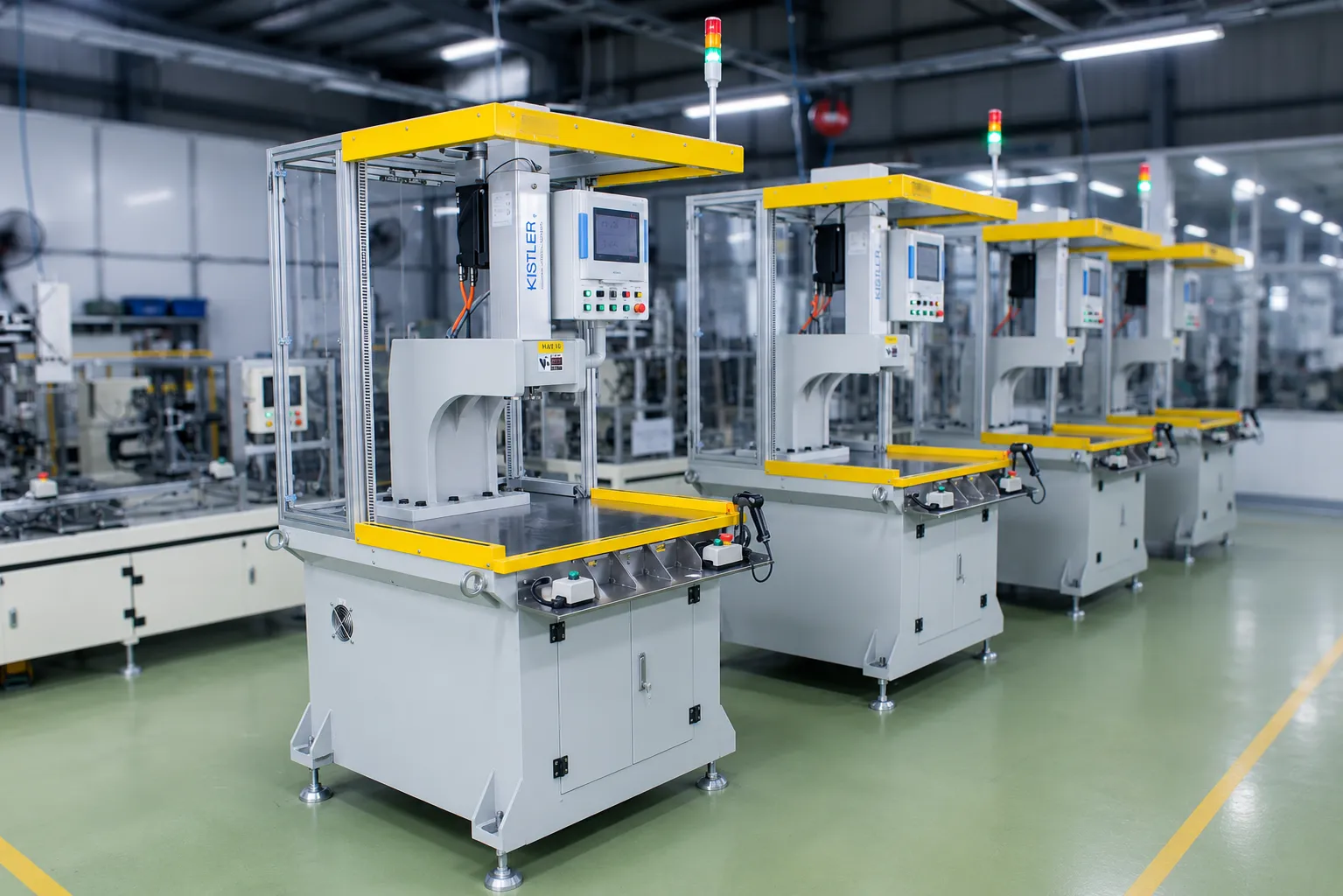

• ロボット、ワーク供給システム、センサー、検査装置などとの連携が可能で、自動生産ラインへの組み込みや将来的なシステム拡張にも対応できます。

自動サーボプレス機は、さまざまな産業分野の生産・組立工程において、高精度で柔軟かつ安定したプレスソリューションを提供します。加圧力、位置、ストロークを高精度に制御することで、製品間のばらつきを抑え、プレス工程全体の安定性を向上させます。また、複数の製品モデルに対応するプログラムを保存・選択できるため、複数種類の製品を扱う生産ラインにも柔軟に対応できます。さらに、サーボ技術によってエネルギー消費の最適化と、従来型の一部のプレスシステムと比較したメンテナンス負担の低減が可能です。ロボット、ワーク供給システム、センサー、検査装置などと組み合わせることで、自動生産ラインやスマートファクトリーの構築にも活用できます。CNC VINAは、お客様の製品形状、必要な加圧力、ストローク、実際の生産工程に合わせて、自動サーボプレス機の設計・製造に対応します。
