Tính năng và linh kiện chính của máy hàn siêu âm nhựa chất lượng cao

Giới thiệu

Máy hàn siêu âm là thiết bị công nghiệp được sử dụng để hàn hai hoặc nhiều vật liệu với nhau sử dụng rung động tần số cao. Nguyên lí hoạt động của máy là sử dụng sóng từ một bộ phát siêu âm để tạo ra nhiệt và áp lực cần thiết để hàn các vật liệu với nhau.

Máy hàn siêu âm đóng vai trò quan trọng trong quá trình sản xuất điện tử nhờ tốc độ, hiệu suất cao, khả năng hàn các vật liệu đa dạng và tính tin cậy. Nó giúp tăng năng suất và chất lượng sản phẩm, đồng thời tiết kiệm năng lượng và giảm chi phí sản xuất.

Các tính năng chính của máy hàn siêu âm nhựa chất lượng cao

Công suất và tần số

Hàn siêu âm là một trong những kỹ thuật hàn phổ biến được sử dụng trong ngành hàn. Nó nhanh chóng, tiết kiệm, dễ tự động hóa và rất phù hợp cho sản xuất hàng loạt, với tốc độ sản xuất có thể lên tới 60 bộ phận mỗi phút.

Hàn siêu âm sử dụng năng lượng siêu âm ở tần số cao (20–40 kHz) để tạo ra các rung động cơ học có biên độ thấp (1–25 μm). Các rung động tạo ra nhiệt tại bề mặt tiếp xúc của các bộ phận được hàn, dẫn đến sự nóng chảy của vật liệu nhựa nhiệt dẻo và hình thành mối hàn sau khi nguội. Hàn siêu âm là kỹ thuật hàn nhanh nhất được biết đến, với thời gian hàn thường từ 0,1 đến 1,0 giây. Công suất và tần số có thể điều chỉnh là rất quan trọng trong máy hàn siêu âm nhựa vì một số lý do:

Khả năng tương thích vật liệu: Các loại nhựa khác nhau có thể yêu cầu mức năng lượng siêu âm khác nhau để hàn hiệu quả. Cài đặt công suất có thể điều chỉnh cho phép người vận hành tối ưu hóa quá trình hàn dựa trên các đặc tính cụ thể của vật liệu nhựa đang được sử dụng.

Độ chính xác và nhất quán: Các cài đặt có thể điều chỉnh cho phép người vận hành đạt được các mối hàn chính xác và nhất quán. Điều này đặc biệt quan trọng trong các ngành mà tính đồng nhất và kiểm soát chất lượng là rất quan trọng, chẳng hạn như sản xuất ô tô hoặc thiết bị y tế.

Tối ưu hóa độ bền mối hàn: Việc cài đặt nguồn và tần số ảnh hưởng đến độ bền và tính toàn vẹn của mối hàn. Bằng cách điều chỉnh các thông số này, nhà sản xuất có thể tối ưu hóa độ bền mối hàn dựa trên yêu cầu cụ thể của sản phẩm cuối cùng.

Hiệu suất năng lượng: Việc cài đặt nguồn có thể điều chỉnh cho phép tối ưu hóa việc sử dụng năng lượng. Điều này rất quan trọng để mang lại hiệu quả trong quá trình sản xuất, giúp giảm thiểu tiêu thụ năng lượng trong khi vẫn duy trì chất lượng hàn cần thiết.

Tính linh hoạt trong quá trình sản xuất: Các quy trình sản xuất khác nhau có thể yêu cầu mức năng lượng khác nhau để hàn. Việc có thể tùy chỉnh các cài đặt trên máy mang lại sự linh hoạt để máy hàn có thể phù hợp với các yêu cầu sản xuất, vật liệu và thiết kế sản phẩm khác nhau.

Kích thước khu vực hàn

Máy hàn siêu âm nhựa chất lượng cao có nhiều kích cỡ và cấu hình khác nhau để phù hợp với các ứng dụng, khối lượng sản xuất và kích cỡ bộ phận khác nhau. Kích thước và tính năng cụ thể có thể khác nhau giữa các nhà sản xuất, nhưng dưới đây là một số loại phổ biến dựa trên kích thước hoặc công suất của máy hàn:

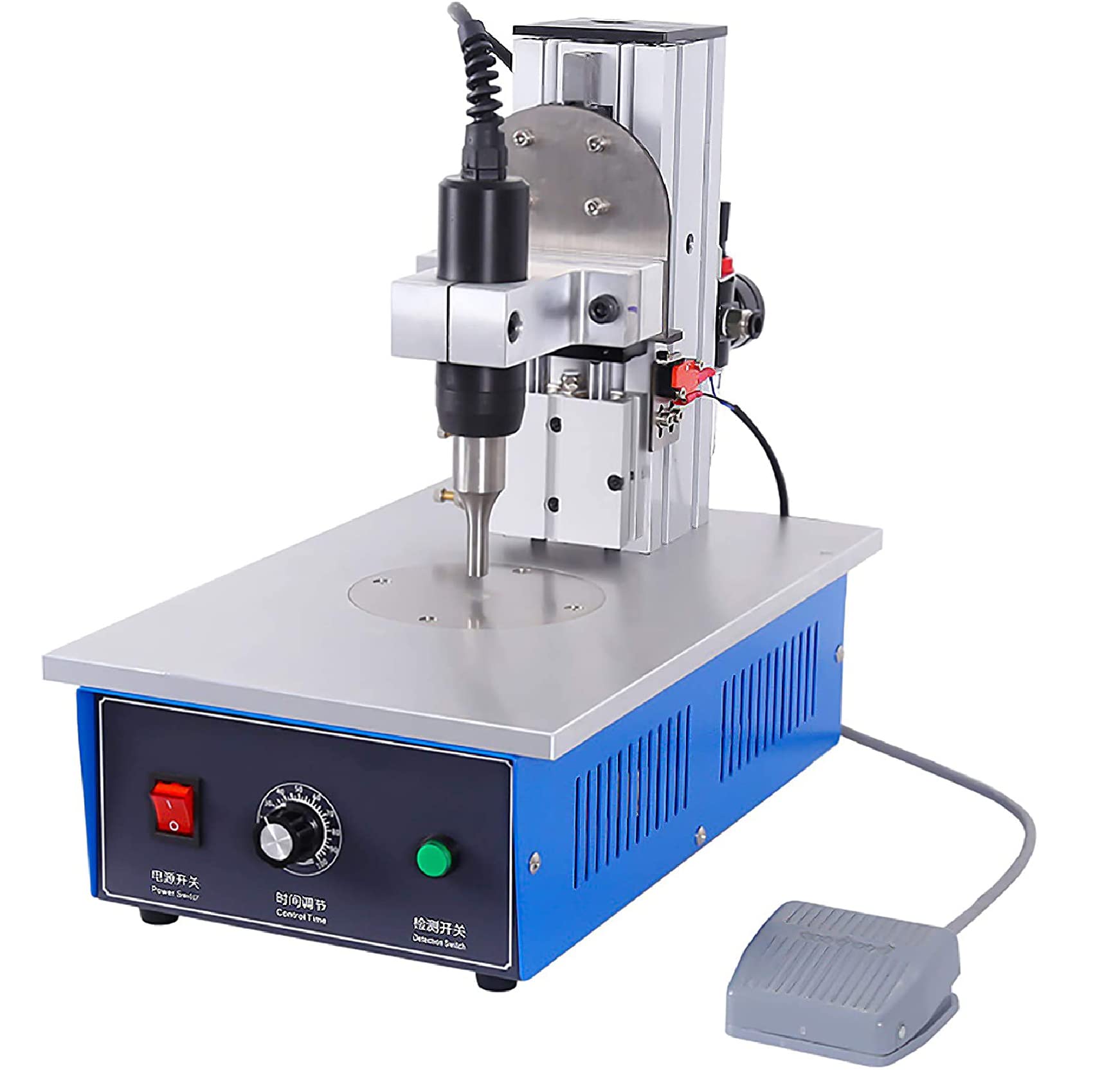

Máy hàn siêu âm nhựa để bàn: Đây là những máy nhỏ gọn và có kích thước nhỏ hơn được thiết kế để đặt trên bàn làm việc hoặc bàn. Thích hợp cho các hoạt động sản xuất nhỏ hơn, nghiên cứu và phát triển hoặc các ứng dụng có không gian hạn chế.

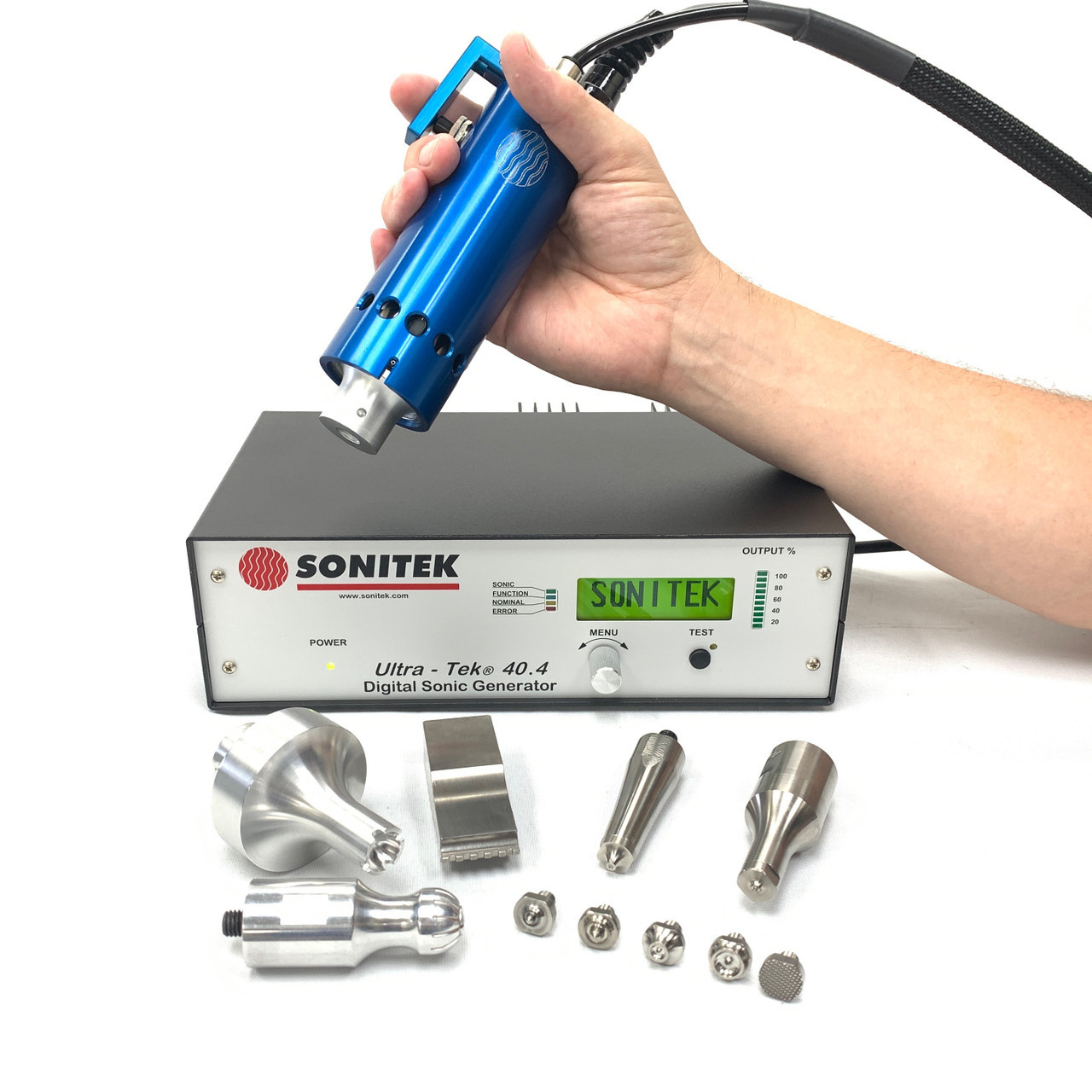

Máy hàn siêu âm nhựa cầm tay di động: Máy hàn siêu âm cầm tay là thiết bị nhỏ gọn, di động được thiết kế cho các ứng dụng đòi hỏi tính di động và linh hoạt. Chúng thích hợp để hàn các bộ phận nhỏ hơn hoặc để sửa chữa và bảo trì tại chỗ.

Máy hàn cỡ trung bình: Những máy này lớn hơn các mẫu máy để bàn nhưng nhỏ hơn các loại máy công nghiệp đặt trên sàn. Thích hợp cho khối lượng sản xuất vừa phải và nhiều kích cỡ bộ phận khác nhau.

Máy hàn cỡ lớn: Máy lớn, hạng nặng được thiết kế để sản xuất khối lượng lớn và các bộ phận bằng nhựa lớn hơn. Thường được trang bị các tính năng nâng cao, tùy chọn tự động hóa và nhiều trạm hàn.

Máy tùy chỉnh hoặc chuyên dụng: Một số nhà sản xuất cung cấp các giải pháp có thể tùy chỉnh để đáp ứng các yêu cầu ứng dụng cụ thể. Những máy này có thể được điều chỉnh để xử lý các kích thước, hình dạng hoặc nhu cầu sản xuất cụ thể

Máy hàn đa trạm: Máy có nhiều trạm hàn để nâng cao năng suất bằng cách cho phép hàn đồng thời nhiều bộ phận. Thường được sử dụng trong môi trường sản xuất có năng suất cao.

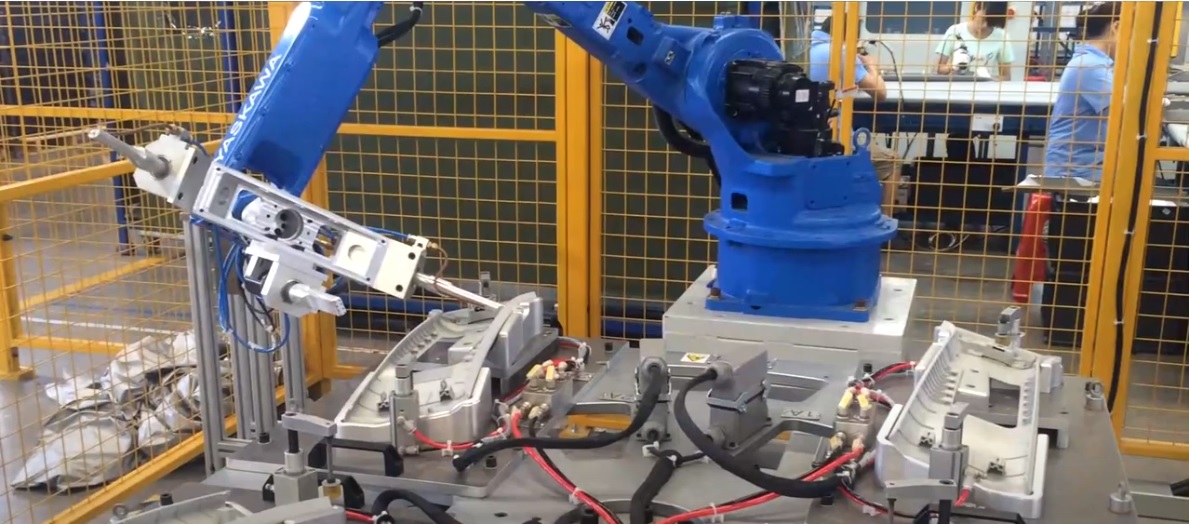

Hệ thống tự động hoặc robot: Tích hợp công nghệ hàn siêu âm vào hệ thống tự động hoặc robot để hàn chính xác, tốc độ cao. Lý tưởng cho dây chuyền sản xuất liên tục với sự can thiệp tối thiểu của con người.

Máy hàn vi mô: Máy chuyên dụng được thiết kế cho các ứng dụng hàn vi mô, thường được sử dụng trong ngành điện tử để gia công các linh kiện nhỏ và tinh xảo.

Khi lựa chọn máy hàn siêu âm nhựa, cần xem xét các yếu tố như kích thước và hình dạng của các bộ phận được hàn, khối lượng sản xuất, yêu cầu tự động hóa và nhu cầu cụ thể của ứng dụng. Điều cần thiết là chọn một chiếc máy phù hợp với mục tiêu sản xuất và tiêu chuẩn chất lượng của quy trình sản xuất. Các nhà sản xuất thường cung cấp các thông số kỹ thuật và hướng dẫn để giúp khách hàng chọn đúng kích cỡ và loại máy hàn siêu âm cho các ứng dụng cụ thể của họ.

Các chế độ hàn của máy hàn siêu âm nhựa

Dưới đây là tổng quan về ba chế độ hàn cơ bản được sử dụng trong máy hàn siêu âm nhựa:

Hàn liên tục:

Mô tả: Trong hàn liên tục, rung động siêu âm được áp dụng liên tục trong suốt quá trình hàn.

Quá trình:

Còi siêu âm duy trì độ rung liên tục khi tiếp xúc với các bộ phận bằng nhựa.

Chế độ này lý tưởng cho các ứng dụng yêu cầu đường hàn liên tục, không bị gián đoạn.

Các ứng dụng:

Hàn liên tục thường được sử dụng để chế tạo các thành phần nhựa dài, chẳng hạn như ống hoặc biên dạng.

Nó phù hợp cho các ứng dụng cần có mối nối liền mạch.

Hàn theo thời gian:

Mô tả: Hàn theo thời gian liên quan đến việc áp dụng các rung động siêu âm lên các bộ phận bằng nhựa trong một khoảng thời gian định trước.

Quá trình:

Năng lượng siêu âm được áp dụng trong một khoảng thời gian cụ thể và nhiệt sinh ra trong thời gian này sẽ nung chảy các vật liệu nhựa.

Thời gian sử dụng năng lượng được điều khiển bởi máy hàn.

Các ứng dụng:

Hàn thời gian phù hợp cho các ứng dụng yêu cầu mối hàn nhất quán và các thông số hàn được xác định bởi thời gian áp dụng năng lượng siêu âm.

Nó được sử dụng cho các bộ phận có đặc tính hình học và vật liệu cụ thể.

Hàn năng lượng:

Mô tả: Hàn năng lượng dựa trên việc áp dụng một lượng năng lượng siêu âm cụ thể vào các bộ phận bằng nhựa.

Quá trình:

Máy phát siêu âm kiểm soát năng lượng đầu vào và quá trình hàn tiếp tục cho đến khi đạt được mức năng lượng mong muốn.

Máy giám sát và kiểm soát năng lượng đầu vào để đảm bảo chất lượng mối hàn đồng đều.

Các ứng dụng:

Hàn năng lượng rất hữu ích để đạt được sự kiểm soát chính xác đối với năng lượng đầu vào, khiến nó phù hợp với các ứng dụng mà chất lượng mối hàn ổn định là rất quan trọng.

Nó thường được sử dụng để hàn các bộ phận có hình dạng và tính chất vật liệu khác nhau.

Ba chế độ hàn này mang đến sự linh hoạt trong việc điều chỉnh quy trình hàn siêu âm với các vật liệu, thiết kế bộ phận và yêu cầu sản xuất khác nhau. Việc lựa chọn chế độ hàn phụ thuộc vào các yếu tố như loại nhựa, thiết kế mối nối và đặc tính mong muốn của mối hàn cuối cùng. Các nhà sản xuất có thể cung cấp máy móc có khả năng chuyển đổi giữa các chế độ này, mang lại sự linh hoạt trong quy trình sản xuất.

Hệ thống điều khiển

Hệ thống điều khiển tiên tiến trong máy hàn siêu âm nhựa chất lượng cao đóng vai trò quan trọng trong việc đảm bảo độ chính xác, độ lặp lại và hiệu quả trong quá trình hàn. Dưới đây là các tính năng và thành phần chính của hệ thống điều khiển tiên tiến trong các máy như vậy:

Điều khiển vi xử lý:

Máy hàn siêu âm tiên tiến được trang bị hệ thống điều khiển dựa trên bộ vi xử lý.

Bộ vi xử lý cho phép kiểm soát chính xác và theo thời gian thực các thông số hàn, đảm bảo độ chính xác và nhất quán.

Giao diện người dùng kỹ thuật số:

Giao diện kỹ thuật số thân thiện với người dùng cung cấp cho người vận hành các điều khiển trực quan để thiết lập và giám sát các thông số hàn. Màn hình cảm ứng hoặc bảng kỹ thuật số cho phép lập trình và điều chỉnh cài đặt dễ dàng.

Điều khiển vòng kín:

Hệ thống điều khiển vòng kín sử dụng cơ chế phản hồi, chẳng hạn như cảm biến, để liên tục theo dõi và điều chỉnh các thông số hàn trong quá trình hàn.

Các tính năng an toàn

An toàn là yếu tố quan trọng cần cân nhắc trong quá trình vận hành máy hàn siêu âm nhựa để ngăn ngừa tai nạn và đảm bảo sức khỏe cho người vận hành. Dưới đây là một số tính năng an toàn trong máy hàn siêu âm nhựa:

Nút dừng khẩn cấp (E-stop): Nút dừng khẩn cấp được đặt nổi bật cho phép người vận hành nhanh chóng dừng máy trong trường hợp khẩn cấp. Nhấn nút E-stop ngay lập tức cắt điện cho quá trình hàn siêu âm.

Cảm biến an toàn: Cảm biến tiệm cận và các cảm biến an toàn khác phát hiện sự hiện diện của người vận hành hoặc vật thể lạ trong khu vực làm việc. Cảm biến kích hoạt máy tự động tắt hoặc chế độ vận hành an toàn để ngăn ngừa tai nạn.

Bảo vệ quá tải: Cơ chế bảo vệ quá tải ngăn chặn lực hoặc áp suất quá mức trong quá trình hàn. Những tính năng này giúp tránh hư hỏng máy hoặc các bộ phận được hàn và giảm nguy cơ tai nạn.

Khả năng tương thích vật liệu

Dưới đây là một số loại vật liệu nhựa khác nhau dùng cho máy hàn nhựa siêu âm:

Vật liệu nhựa nhiệt dẻo: Polyetylen (PE), Polypropylen (PP), Polyvinyl clorua (PVC), Polystyrene (PS), Acrylonitrile butadien styren (ABS), Polycarbonate (PC), Polyamit (Nylon),  Polyetylen terephthalate (PET)…

Việc lựa chọn máy hàn siêu âm nhựa tương thích với các vật liệu cụ thể bao gồm việc xem xét cẩn thận các yếu tố khác nhau để đảm bảo hiệu suất tối ưu và kết quả đáng tin cậy, đảm bảo rằng máy tương thích với các vật liệu này, có tính đến các yếu tố như điểm nóng chảy, tính chất nhiệt và khả năng tương thích hóa học.

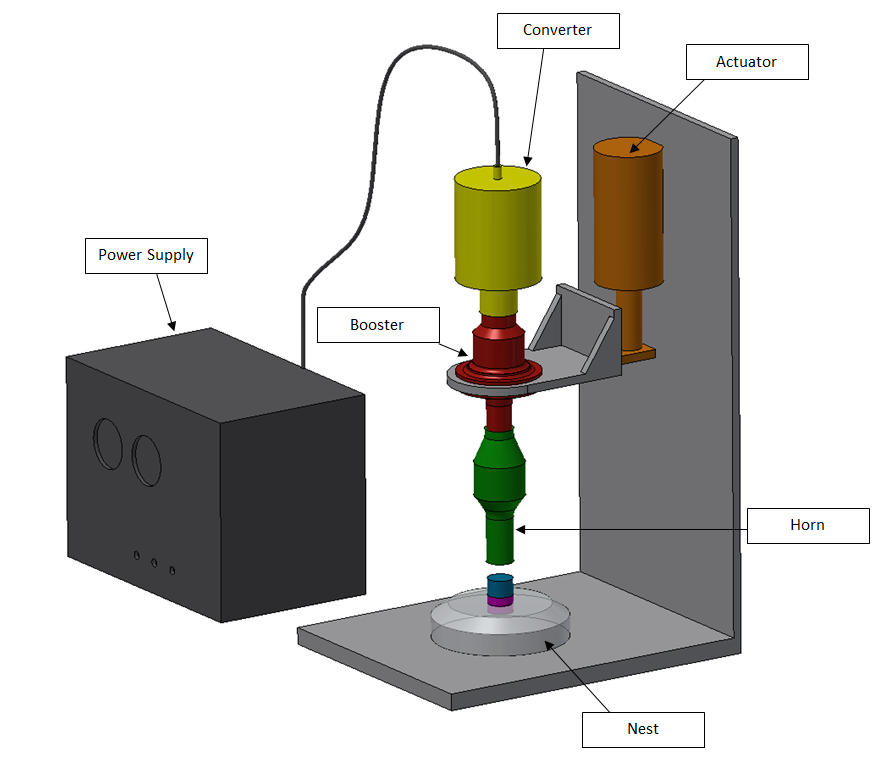

Các thành phần của máy hàn nhựa siêu âm cao cấp

Transducer (đầu dò siêu âm)

Đầu dò siêu âm là một loại gốm áp điện cộng hưởng ở tần số siêu âm. Hiệu ứng áp điện của vật liệu chuyển đổi tín hiệu điện thành rung động cơ học. Đầu dò siêu âm là một thiết bị chuyển đổi năng lượng. Chức năng của nó là chuyển đổi năng lượng điện đầu vào thành năng lượng cơ học (tức là sóng siêu âm) và sau đó truyền nó ra ngoài, trong khi tiêu thụ một lượng nhỏ năng lượng.

Bộ tăng áp

Bộ tăng áp khuếch đại các rung động cơ học do đầu dò tạo ra và tập trung chúng vào dụng cụ hàn (còi). Nó giúp tối ưu hóa việc truyền năng lượng tới các chi tiết nhựa được hàn.

Sonotrode

Sonotrode, còn được gọi là siêu âm cục bộ hoặc đầu hàn, là một thành phần quan trọng trong quá trình hàn. Sonotrode thường có dạng và kích thước tùy thuộc vào ứng dụng cụ thể. Khi sóng siêu âm được truyền vào sonotrode, nó tạo ra các động cơ học và áp lực, làm nóng và kết nối các bề mặt của vật liệu cần hàn.

Khuôn hàn

Đảm bảo rằng các bộ phận được giữ ổn định. Căn chỉnh đúng vị trí và không di chuyển trong suốt quá trình hàn.

Dụng cụ hàn khác trong máy hàn siêu âm như bàn làm việc, hệ thống điều khiển, cơ cấu kẹp và các phụ kiện hỗ trợ khác. Máy hàn siêu âm thường được thiết kế để đáp ứng yêu cầu cụ thể của ứng dụng và đảm bảo quá trình hàn được thực hiện một cách chính xác và hiệu quả.

Bộ phát siêu âm

Bộ phát siêu âm là nguồn năng lượng chuyển đổi năng lượng điện thành các rung động siêu âm tần số cao. Nó cung cấp khả năng kiểm soát tần số, biên độ và công suất của sóng siêu âm được sử dụng để hàn.

Kết luận

Tóm lại, máy hàn siêu âm nhựa là một công cụ then chốt trong sản xuất hiện đại, cung cấp một phương pháp đáng tin cậy và chính xác để nối các thành phần nhựa. Đầu tư vào một máy hàn siêu âm nhựa chất lượng cao là rất quan trọng để đạt được hiệu suất và độ bền vượt trội trong các ứng dụng hàn nhựa.

Những máy như vậy không chỉ cung cấp độ chính xác và tính nhất quán trong quá trình hàn mà còn mang lại tính linh hoạt, an toàn và dễ sử dụng. Độ bền của các bộ phận đảm bảo tuổi thọ hoạt động lâu hơn, giảm thời gian ngừng hoạt động và chi phí bảo trì. Dù được sử dụng trong ngành ô tô, điện tử, y tế hay bao bì, máy hàn siêu âm nhựa chất lượng cao là tài sản vô giá cho các nhà sản xuất hướng tới các giải pháp hàn nhựa hiệu quả và đáng tin cậy.
