Tìm Hiểu Cơ Chế Máy Hàn Siêu Âm Kim Loại

Giới thiệu

Máy hàn siêu âm kim loại là thiết bị sử dụng năng lượng sóng siêu âm để hàn nối các bộ phận kim loại với nhau. Đây là công nghệ hàn không sử dụng nhiệt hoặc áp lực cơ học lớn, thay vào đó tận dụng dao động siêu âm tần số cao để tạo ma sát nội bộ giữa các phân tử kim loại, làm nóng chảy chúng tại bề mặt tiếp xúc và hàn kết chúng lại với nhau.

Máy hàn siêu âm kim loại có mục đích chính là tạo ra các mối hàn chắc chắn giữa các mảnh kim loại bằng cách sử dụng sóng siêu âm, đồng thời giúp tiết kiệm thời gian và đảm bảo chất lượng trong quá trình hàn.

Việc hiểu rõ cơ chế hoạt động của máy hàn siêu âm kim loại là rất quan trọng, mang lại nhiều lợi ích và hiệu quả trong quá trình sử dụng:

• Giúp đảm bảo chất lượng hàn

• Tiết kiệm thời gian và tăng năng suất

• Tiết kiệm năng lượng và chi phí vận hành.

• Đảm bảo an toàn khi vận hành

• Tối ưu việc sửa chữa và bảo trì

Tổng quan về máy hàn siêu âm kim loại

Quy trình hàn

Sử dụng áp lực và nhiệt thông qua sóng siêu âm cho phép hàn nhanh chóng và hiệu quả, tạo ra các liên kết luyện kim mạnh mẽ và đáng tin cậy, và tăng sự chính xác trong quá trình hàn. Ngoài ra, quá trình này làm sạch, thân thiện với môi trường và phù hợp để hàn các loại kim loại khác nhau.

Nhiệt độ tại vùng tiếp xúc có thể lên tới 1000 độ C, làm tan chảy một lớp mỏng kim loại ở bề mặt. Khi tắt sóng siêu âm, các nguyên tử kim loại nguội đi và liên kết với nhau tạo thành mối hàn.

Quá trình hàn siêu âm diễn ra rất nhanh chóng, chỉ trong vài giây đến vài phút. Đồng thời áp lực tác động lên chi tiết cũng khá nhỏ nên không làm biến dạng hay ảnh hưởng đến cấu trúc bên trong của kim loại.

Sự khác biệt giữa phương pháp hàn thông thường và hàn siêu âm kim loại

Hàn thông thường: sử dụng nguồn điện để tạo ra một dòng điện lớn chảy qua mối hàn, tạo ra nhiệt để làm nóng các mảnh kim loại và sau đó kết hợp chúng lại khi làm nguội. Quá trình này thường sử dụng điện cực để tạo ra điện trở, tạo nhiệt và tạo ra mối hàn.

Hàn siêu âm kim loại: sử dụng sóng siêu âm tạo ra hệ thống trao đổi năng lượng với tần số cao và chuyển thành rung động cơ học cực mạnh, tại đây nhiệt độ của mối hàn được tăng lên do ma sát giữa bề mặt phôi và các phân tử bên trong. Khi nhiệt độ đạt đến điểm nóng chảy mối hàn sẽ tan nhanh, sau đó lấp đầy khoảng trống rãnh hàn.

Ứng dụng của máy hàn siêu âm kim loại

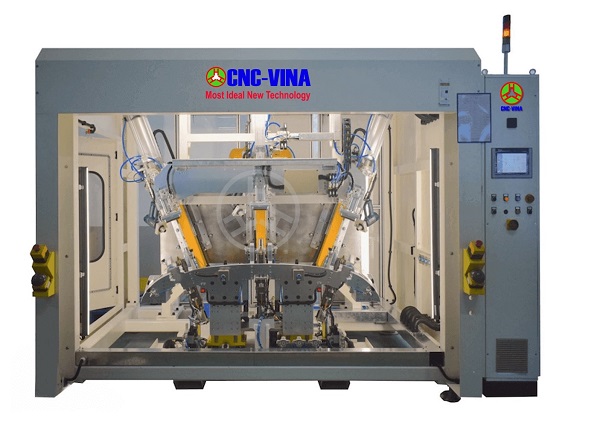

Ngành công nghiệp ô tô:

Máy hàn siêu âm kim loại được sử dụng rộng rãi trong ngành công nghiệp ô tô để hàn các bộ phận kim loại khác nhau. Đặc biệt, chúng thường được sử dụng để hàn các vật liệu như nhôm và đồng. Hiện nay, việc sử dụng các vật liệu nhẹ trong xây dựng các chi tiết của xe hơi hiện đại ngày càng được phổ biến.

Hàn siêu âm kim loại đảm bảo mối hàn chắc chắn giữa các vật liệu như nhôm và đồng, tạo điều kiện cho truyền tải điện hiệu quả và đáng tin cậy.

Máy hàn siêu âm kim loại góp phần giảm trọng lượng trong các ứng dụng ô tô. Bằng cách cho phép sử dụng các vật liệu nhẹ như nhôm, trọng lượng tổng thể của xe có thể giảm mà không ảnh hưởng đến độ bền và tính toàn vẹn cơ học, giúp cải thiện hiệu suất và tiết kiệm nhiên liệu.

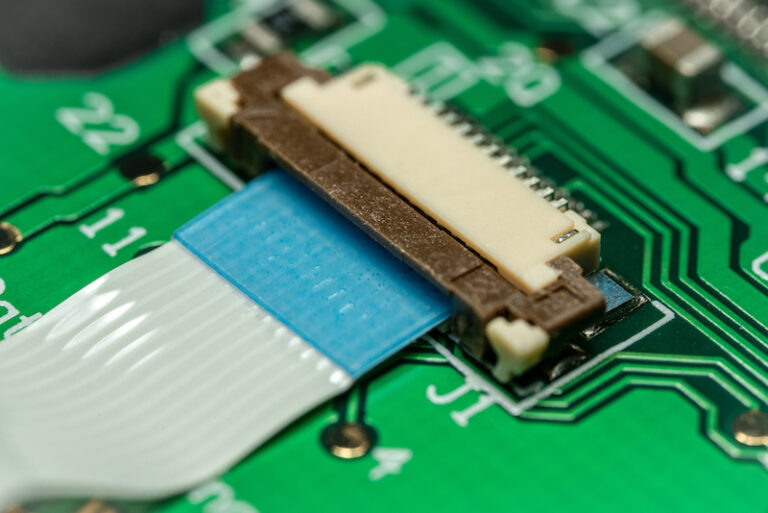

Công nghiệp điện tử:

Điện tử ngày càng yêu cầu các kết nối điện tốc độ cao và đáng tin cậy để chuyển dữ liệu và tín hiệu điện. Máy hàn siêu âm kim loại cho phép tạo ra các mối hàn chắc chắn giữa các dây đồng, đảm bảo truyền tải tín hiệu hiệu quả và giảm thiểu sự mất mát tín hiệu.

Trong công nghiệp điện tử, hàn tốc độ cao và đáng tin cậy là rất quan trọng. Các ứng dụng như mạng máy tính, viễn thông di động, thiết bị điện tử tiêu dùng và thiết bị y tế đòi hỏi truyền tải dữ liệu nhanh và chính xác.

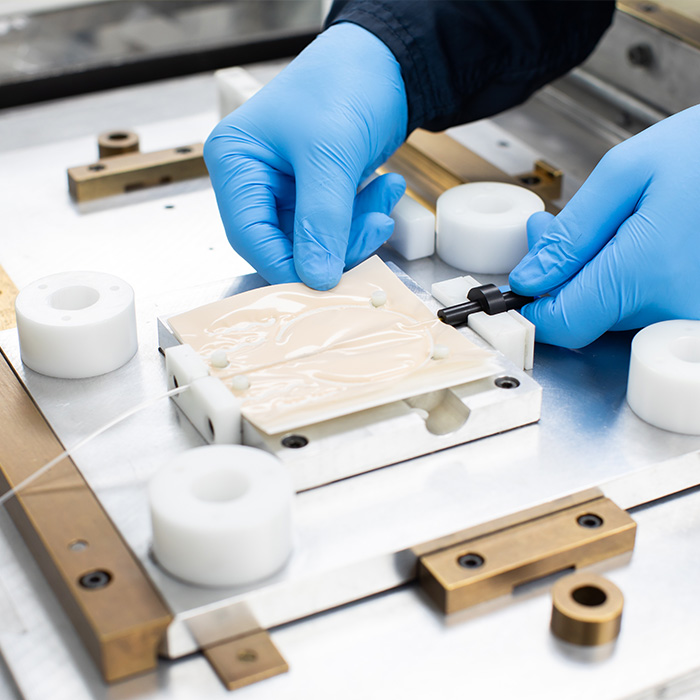

Sản xuất các thiết bị y tế:

Thiết bị y tế thường được làm từ các vật liệu khác nhau như kim loại, nhựa,.... Máy hàn siêu âm kim loại có thể được sử dụng để nối các thành phần kim loại với nhau hoặc nối kim loại với nhựa, tạo ra mối hàn vững chắc và không gây kích ứng cho cơ thể.

Cấu tạo của máy hàn siêu âm

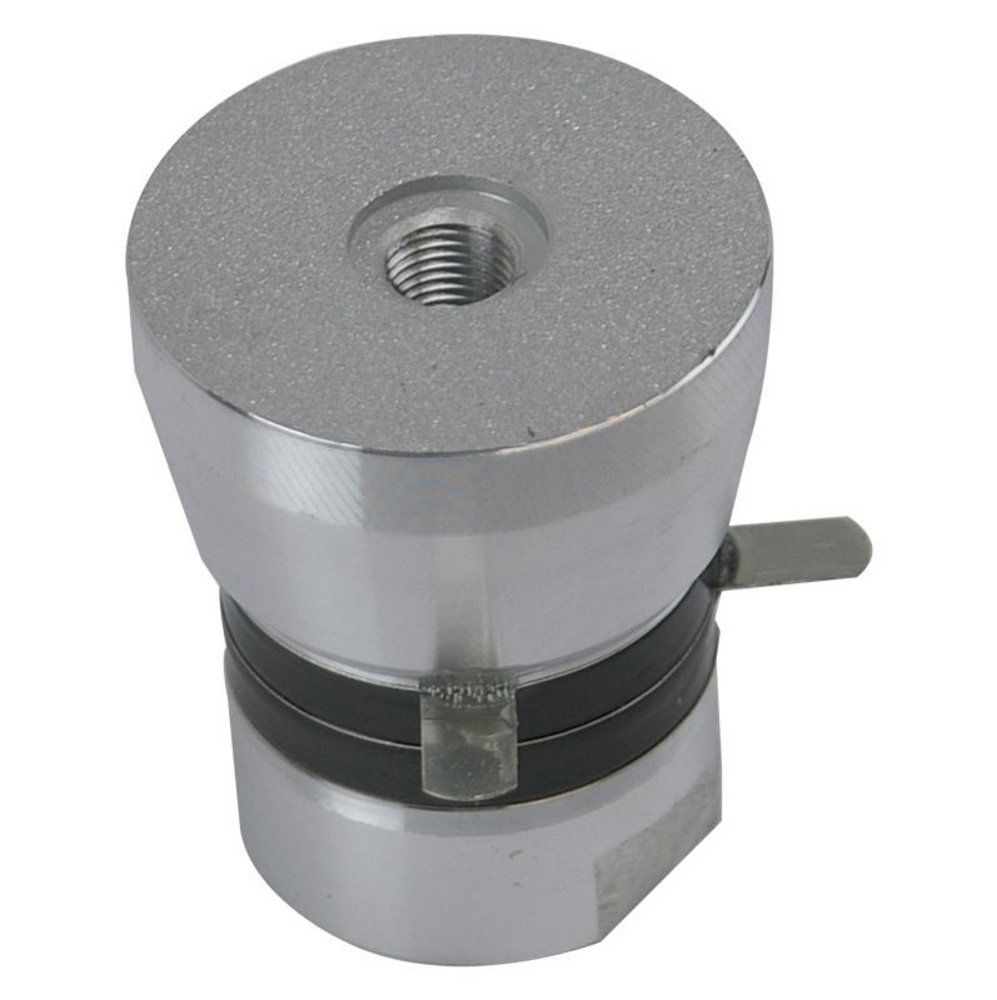

Transducer (đầu dò siêu âm)

Đầu dò siêu âm là một loại gốm áp điện cộng hưởng ở tần số siêu âm. Hiệu ứng áp điện của vật liệu chuyển đổi tín hiệu điện thành rung động cơ học. Đầu dò siêu âm là một thiết bị chuyển đổi năng lượng.

Chức năng của nó là chuyển đổi năng lượng điện đầu vào thành năng lượng cơ học (tức là sóng siêu âm) và sau đó truyền nó ra ngoài, trong khi nó tiêu thụ một lượng nhỏ năng lượng.

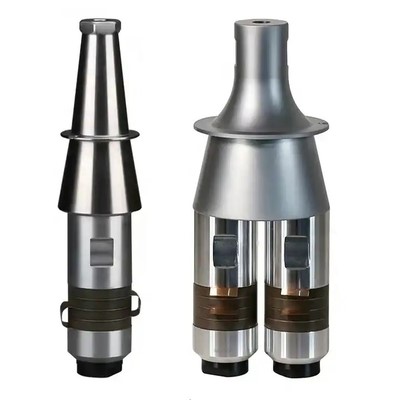

Converter (Bộ chuyển đổi)

Bộ chuyển đổi là thành phần tăng cường và kiểm soát sóng siêu âm được tạo ra bởi đầu hàn siêu âm. Nó thường được làm bằng kim loại hoặc hợp kim giúp tăng biên độ của sóng siêu âm và truyền năng lượng siêu âm từ đầu hàn đến sản phẩm.

Nó cũng có vai trò điều chỉnh và kiểm soát biên độ của sóng siêu âm. Bằng cách thay đổi thiết kế hoặc kích thước, ta có thể điều chỉnh biên độ sóng siêu âm để phù hợp với yêu cầu hàn cụ thể.

Bộ chuyển đổi là thành phần quan trọng trong hệ thống siêu âm, vì chúng khuếch đại và điều khiển các rung động siêu âm. Chúng cung cấp phương tiện để chuyển đổi năng lượng điện thành rung động cơ học, điều chỉnh và kiểm soát tần số, điều chỉnh điện trở, điều chỉnh amplitudes và tối ưu hóa việc sử dụng năng lượng. Những chức năng này cho phép áp dụng siêu âm một cách chính xác và hiệu quả trong các quy trình công nghiệp khác nhau.

Cán hàn

Chức năng của cán hàn trong việc tập trung rung động siêu âm: được thiết kế để tập trung và truyền đạt các rung động siêu âm đến vùng nối của các bộ phận kim loại đang được hàn. Chúng đóng vai trò giao tiếp giữa bộ chuyển đổi và sản phẩm. Các rung động siêu âm được tạo ra bởi bộ chuyển đổi được tăng cường và tập trung bởi cán hàn, giúp tạo ra năng lượng cần thiết cho quá trình hàn.

Hình dạng và vật liệu: hình dạng cán hàn phổ biến bao gồm thiết kế phẳng, trụ, bậc và nghiêng. Việc chọn hình dạng cán hàn phụ thuộc vào các yếu tố như cấu hình hàn, khả năng hàn và phân phối năng lượng mong muốn. Ngoài ra, cán hàn thường được làm từ vật liệu có độ cứng cao, chẳng hạn như titan, nhôm hoặc thép công cụ. Việc lựa chọn vật liệu phụ thuộc vào các yếu tố như tần số hàn, yêu cầu công suất và độ bền.

Nón hàn

Đảm bảo rằng các bộ phận được giữ ổn định. Căn chỉnh đúng vị trí và không di chuyển trong suốt quá trình hàn.

Nguyên lí làm việc của máy hàn siêu âm kim loại

Quá trình chuyển đổi

Quá trình chuyển đổi năng lượng trong hàn kim loại siêu âm là chuyển đổi năng lượng điện thành các dao động cơ học thông qua hiệu ứng piêzô điện của transducer (đầu hàn siêu âm). Các dao động cơ học sau đó được truyền tới mảnh kim loại, tạo ra mối hàn. Transducer (đầu hàn siêu âm) và converter (bộ chuyển đổi) hoạt động cùng nhau để tạo điều kiện truyền giao năng lượng một cách hiệu quả và tối ưu hóa quá trình hàn kim loại siêu âm.

Khuếch đại và ứng dụng rung động cơ học

Rung động cơ học cần được khuếch đại trước khi có thể truyền tới vật liệu hoặc đối tượng được xử lý. Phương pháp thông thường để khuếch đại là sử dụng nón hàn hoặc một loại ống cộng hưởng âm.

Nón hàn được thiết kế để phù hợp với trở kháng của nguồn rung và của vật liệu được hàn, cho phép truyền sóng siêu âm một cách hiệu quả. Hình học và kích thước của nón hàn được thiết kế cẩn thận để đạt được sự khuếch đại và truyền sóng siêu âm mong muốn. Sau khi sóng siêu âm đã được khuếch đại, chúng được truyền tới vật liệu hoặc đối tượng để hàn, xử lý hoặc điều chỉnh.

Quá trình hàn

Các bước tiến hành:

• Chuẩn bị vật liệu hàn

• Cố định vật hàn

• Cài đặt các thông số như: thời gian hàn, …

• Tạo mối hàn

• Kiểm tra và hoàn thiện

Ảnh hưởng của nhiệt độ, áp suất và thời gian đến chất lượng mối hàn:

Nhiệt độ: là yếu tố quan trọng nhất trong quá trình hàn siêu âm. Nhiệt độ cần đạt đủ để làm mềm các vùng hàn của các mảnh kim loại và tạo ra quá trình liên kết. Nhiệt độ quá thấp có thể không đủ để tạo ra mối hàn chắc chắn, trong khi nhiệt độ quá cao có thể gây ra sự nóng chảy quá mức và làm hư hại mối hàn.

Áp suất: được ứng dụng trong hàn siêu âm để đảm bảo mảnh kim loại tiếp xúc chặt chẽ và đủ nhiệt độ để tạo ra mối hàn. Áp suất cung cấp áp lực cần thiết để đảm bảo sự tiếp xúc tốt để tạo ra mối hàn. Áp suất quá thấp có thể dẫn đến sự không đồng đều trong mối hàn và không đủ nhiệt độ để tạo ra mối hàn đáng tin cậy. Áp suất quá cao có thể làm biến dạng mảnh kim loại hoặc gây ra sự nóng chảy quá mức.

Thời gian hàn: Thời gian quá ngắn có thể không đủ để đạt được mối hàn đáng tin cậy, trong khi thời gian quá lâu có thể gây ra sự nóng chảy quá mức và làm hư hại mối hàn. Quá trình hàn siêu âm diễn ra rất nhanh chóng, chỉ trong vài giây đến vài phút.

Ưu điểm và hạn chế của máy hàn siêu âm kim loại

 Ưu điểm:

• Tốc độ hàn nhanh

• Tiết kiệm năng lượng

• Mối hàn chất lượng cao

Hạn chế:

• Kích thước vật hàn hạn chế

• Hình dạng vật hàn đơn giản

Tổng kết

Quá trình hàn siêu âm là phương pháp hàn không phá hủy, bảo toàn vẻ ngoài và chức năng của các vật được xử lý, đặc biệt quan trọng trong các ngành như điện tử và y tế. Sử dụng máy hàn siêu âm có thể tốn chi phí đầu tư ban đầu nhưng với độ hiệu quả và chất lượng của chúng, đây vẫn là sự đầu tư xứng đáng trên chặng đường dài.

Việc hiểu cơ chế hoạt động của máy hàn kim loại siêu âm là một yếu tố quan trọng, giúp đảm bảo chất lượng mối hàn, tối ưu hóa quá trình hàn, đảm bảo an toàn và bảo trì máy móc.
