Máy cấp và tán chốt tự động

Ứng dụng của máy cấp và tán chốt tự động:

Máy cấp và tán chốt tự động (máy tán chốt tự động, máy dập đinh tán, máy tán đinh, tán ri vê) thuộc chủng loại máy gia công chuyên dụng.  Máy tán chốt tự động được chế tạo để phục vụ sản xuất hàng loạt, gia công loạt lớn với nhiệm vụ tán chốt trên chi tiết kim loại của máy in và các chi tiết cơ khí khác. Công việc tán chốt thông thường được thực hiện trên máy vận hành bởi người công nhân. Thời gian gia công rất chậm dẫn tới sản lượng và năng suất không cao. Với những đơn hàng các sản phẩm cần được tán chốt lớn, máy tán chốt chuyên dụng sẽ là lựa chọn được ưu tiên hàng đầu. Giải pháp cấp chốt và lắp chốt tán vào vị trí lỗ theo từng sản phẩm một cách tự động giúp rút ngắn thời gian gia công. Nâng cao năng suất cho dây chuyền lắp ráp.

Đặc tính

Máy cấp và tán chốt tự động chuyên dụng (máy tán chốt tự động, máy dập đinh tán, máy tán đinh, tán ri vet) được CNCVina nghiên cứu và thiết kế chế tạo cho rất nhiều khách hàng tại Việt Nam. Đặc biệt là các khách hàng sản xuất linh kiện điện tử, linh kiện máy in như: Canon, Brother, Fuji Xerox,...Tại các khu công nghiệp của Hà Nội, Bắc Ninh, Hưng Yên, Hải Dương, Hải Phòng, Thái Nguyên, Bình Dương...CNCVina chuyên thiết kế và chế tạo máy theo yêu cầu của khách hàng cho từng sản phẩm cụ thể.

Thông số kỹ thuật máy tán chốt tự động

Kích thước máy tham khảo: 2115x3200x2230 mm

Chiều cao vận hành: 1180 mm

Nguồn cấp chính: 3 phase, AC 220, 50-60 Hz

Điện điều khiển: 24V

Yêu cầu nguồn khí: 0.4-0.6 MPa

Cấu tạo và nguyên lý hoạt động của máy cấp và tán chốt tự động:

Cấu tạo máy:

Máy cấp và tán chốt tự động có cấu tạo gồm 4 thành phần chính:

  1. Hệ thống điều khiển PLC với màn hình hiển thị HMI
  2. Bàn xoay chia độ 8 vị trí (với sản phẩm có 3 lỗ cần tán chốt).
  3. Đầu tán chốt tự động theo sản phẩm của khách hàng

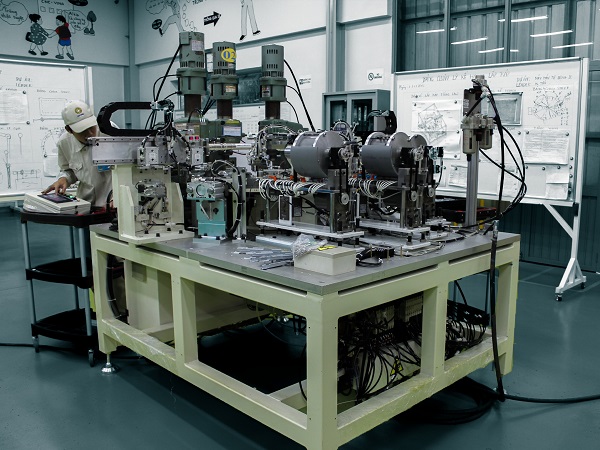

  4. Cụm transfer. Bao gồm 5 cụm (3 cụm cho việc cấp chốt, 1 cụm cho  cấp sản phẩm vào và 1 cụm cho lấy sản phẩm ra). Các chốt pin được cấp tự động bởi hệ thống cấp phôi tự động với phễu rung (Bowl vibrating feeder) và thanh rung (linear vibrating feeder).may cap va tan chot tu dong -may chuyen dungCông nhân và kỹ sư CNCVina đang tiến hành lắp ráp các bộ phận cuối cùng cho máy tán chốt tự động. Chuẩn bị chạy test thử để bàn giao cho khách hàng.

Nguyên lý hoạt động cơ bản:

Máy cấp và tán chốt tự động hoạt động với 2 nhiệm vụ chính. Máy cấp tự động 3 chốt pin vào vị trí nhờ hệ thống phễu và thanh rung cấp phôi kết hợp cơ cấu gắp của máy. Gọi chung là cụm transfer. Máy gia công tán chốt vào đúng vị trí lỗ yêu cầu trên sản phẩm. Đầu chốt pin và sản phẩm được di chuyển tới vị trí gia công bằng bàn xoay chia độ. Kết hợp hệ thống sensor kiểm soát hành trình và độ chính xác. Pin chốt được tán và vê nhờ cụm đầu tán chốt. Sản phẩm hoàn thiện được đưa ra ngoài một cách tự động.

Tính năng nổi bật của máy cấp và tán chốt tự động hàng loạt

  • Sản phẩm cần tán chốt được cấp vào máy và lấy ra tự động.
  • Các đầu tán chốt là các máy ép được bố trí xung quanh bàn xoay sản phẩm. Chi tiết tán được đặt trên 8 đồ gá trên bàn xoay sử dụng hệ thống servo tốc độ chính xác cao.
  • Mỗi máy ép phụ trách thao tác ép tương đương với vị trí của chốt tán.
  • Chốt tán được cấp tự động nhờ 03 bộ chia pin.
  • Có hệ thống cảm biến phát hiện lỗi trong quy trình cấp chốt.
  • Thời gian cho một chu trình là: 4 giây/sản phẩm.
  • Máy hoạt động hoàn toàn tự động, ổn định hiệu quả cao.
  • Dễ dàng kết nối với hệ thống đóng gói ở dây chuyền trước và dây chuyền sau máy tạo thành hệ thống khép kín.
  • Hệ thống sử dụng cho 04 model khác nhau, với thiết kế dễ dàng cho việc thay đổi model.

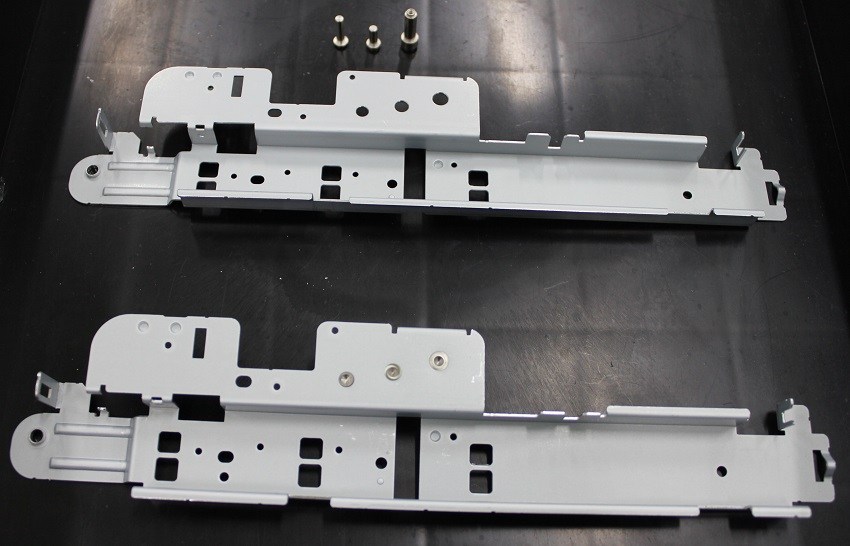

san pham truoc va sau khi duoc tan chot

Chi tiết cần gia công tán chốt với 3 chốt pin trước và sau khi gia công.

Sản phẩm máy tán đinh, chốt tự động của chúng tôi luôn được nghiên cứu và cải tiến qua từng model. Ngày càng hoàn thiện về thiết kế và độ ổn định, năng suất. Từ đó đem lại cho khách hàng những model máy cấp và tán chốt tự động với giá tốt nhất, mức đầu tư hợp lí nhất.
